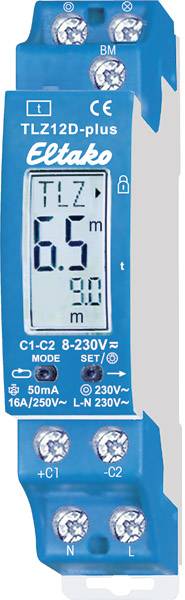

Eltako 23100800 časový spínač schodiskového osvetenia, digitálny, 2300 W

1 spínací kontakt bez potenciálu 16 A / 250 V AC, žiarovky do 2300 W, ESL a LED žiarovky do 200W. Ovládacie napätie 230 V a / alebo 8..230 V UC. Varovanie pred vypnutím a trvalé svetlo je možné prepnúť. Strata v pohotovostnom režime iba 0,5 W. S optimalizáciou a multifunkciou ESL. Zariadenie namontované na koľajnici pre montáž na lištu DIN-EN 60715 TH35. 1 modul = 18 mm široký, 58 mm hlboký. Funkcie a časy sa zadávajú podľa návodu na obsluhu pomocou tlačidiel MODE a SET a zobrazujú sa digitálne na LC displeji. Je možné uzamknutie kľúča. Spínanie kontaktov pri prechode nulou na ochranu kontaktov a žiaroviek. To predlžuje najmä životnosť žiaroviek šetriacich energiu. Nehlučná elektronika neobťažuje najcitlivejšie ucho - na rozdiel od mnohých synchrónnych motorov s mechanickými prevodmi. Vďaka použitiu bistabilného relé nedochádza v dôsledku toho k strate napájania cievky a k ohrevu, dokonca ani pri zapnutí. Po inštalácii počkajte na krátku automatickú synchronizáciu pred pripojením spotrebiča k sieti. Ovládacie, napájacie a spínacie napätie 230 V. Dodatočne s galvanicky oddeleným univerzálnym riadiacim napätím 8..230 V UC. Pre 3- a 4-vodičové obvody, prepínateľné, s podkrovným osvetlením so 4-žilovým obvodom. Automatická detekcia typu obvodu. Žiarivý prúd žiarovky až 50 mA, v závislosti od zapaľovacieho napätia žiaroviek. Presné nastavenie času 1 až 99 minút.
Vlastné trvalé svetelné tlačidlo s vyčnievajúcim tlačidlom SET vo funkciách TLZ, ESV, ES a ER. S riadiacim vstupom detektora pohybu BM, ktorý prevádza vstupný signál na riadiaci impulz vo funkcii TLZ. Tu nie je aktívna funkcia stáleho osvetlenia tlačidla. Po výpadku prúdu v nastavení funkcií TLZ sa osvetlenie znovu zapne, ak ešte neuplynul čas.
Časovanie sa zobrazuje v strede displeja. Cieľový čas medzitým bliká v dolnej časti displeja. Kumulovaný čas zapnutia sa tam zobrazuje mimo časozberného času. Najskôr v hodinách (h) a potom v mesiacoch (m) s jedným desatinným miestom. Ak cieľový čas bliká a zobrazenie časozberného času sa nezmení, je ovládacie tlačidlo zablokované. Ak je aktivovaná výstraha pred vypnutím, osvetlenie bliká v nastaviteľnom čase od 10 do 50 sekúnd pred uplynutím času a celkovo trikrát v kratších intervaloch. Ak je trvalé svetlo zapnuté, je možné ho prepnúť na trvalé svetlo dlhšie ako 1 sekundu, ktoré sa automaticky vypne po nastaviteľnom čase 0,5 až 10 hodín alebo ho možno vypnúť tlačidlami dlhšie ako 2 sekundy. Táto funkcia nie je aktívna na vstupe BM. Ak sú zapnuté stále svetlá a výstraha pred vypnutím, výstraha pred vypnutím sa vydá až po vypnutí stáleho svetla. Ak sú energeticky úsporné žiarovky ESL zapnuté úplne alebo čiastočne, aktivujte v sprievodcovi displeja polohu „ESL“. Znamená to + vedľa skratky funkcie v hornej časti displeja.
Počas prvej sekundy po zapnutí alebo opätovnom zapnutí je možné predĺžiť čas funkcií TLZ krátkym stlačením tlačidla až 3-krát (prečerpaním). Každé tlačidlo pridá nastavený čas raz. Táto funkcia nie je aktívna na vstupe BM.
S multifunkčným zariadením: Možno prepnúť na funkcie ES (impulzný spínač), ER (relé), ESV (impulzný spínač s oneskorením vypnutia) a BZ (počítadlo prevádzkových hodín). Po nastavení požadovanej funkcie ju možno zablokovať. Šípka napravo od
Skratka funkcie v hornej časti displeja označuje stav uzamknutia. ESV: Po uplynutí nastaveného času oneskorenia 0,1 až 9,9 hodín sa systém automaticky vypne, ak nebol vydaný príkaz na manuálne vypnutie. Pomocou ESV je možné zapnúť aj včasné varovanie pred vypnutím, tlačidlo stáleho osvetlenia a ESL. BZ: Pokiaľ je vstup tlačidla vzrušený, znamienko + vedľa skratky funkcie BZ
v hornej časti displeja a pridaný čas v dolnej časti displeja. Spočiatku až 9999 hodín (h), potom automatické prepnutie na mesiace (m), každá s 730 hodinami a zobrazenie s 1 desatinným miestom. V tejto funkcii relé nie je zapnuté.
Zobraziť pokyny vrátane voliteľného jazyka nemčina, angličtina alebo francúzština podľa priloženého návodu na obsluhu.
