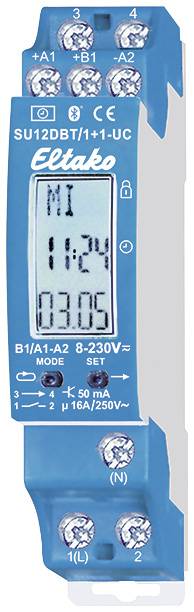

Eltako 23200902 spínacie hodiny, digitálny, Astro program, denný program, týždenný program, IP20

2-kanálový časový spínač s displejom a Bluetooth. Kanál 1 s 1 bezpotenciálovým NO kontaktom 16A/250VAC a DX. Kanál 2 s 1 polovodičovým výstupom OptoMOS bezpotenciálový 50mA/12..230VUC napr. B. na ovládanie elektronického relé (ER) alebo spínača prepäťovej skupiny (EGS). S osvetlením displeja a astro funkciou. Strata v pohotovostnom režime iba 0,1-0,3 wattu.
Napájacie napätie a riadiace napätie pre centrálny ovládač 12..230VUC.

Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35.
1 rozstup = šírka 18 mm, hĺbka 58 mm.
S patentovanou duplexnou technológiou Eltako (DX) môže normálne bezpotenciálový kontakt 1 stále spínať pri prechode nulou pri spínaní striedavého napätia 230V/50Hz a tým drasticky znižovať opotrebenie. Jednoducho pripojte N vodič na svorku (N) a L na 1 (L). Výsledkom je dodatočná strata v pohotovostnom režime iba 0,1 wattu.
Medzi kanálmi je voľne rozmiestnených až 60 pamäťových miest časovača. S dátumom a automatickým prepínaním letného/zimného času. Rezerva chodu bez batérie cca 7 dní.
Každé pamäťové miesto je možné obsadiť funkciou astro (automatické spínanie po východe alebo západe slnka), časom zapnutia a vypnutia alebo impulzným časom spínania (stav pri dodaní 2 sekundy). Čas zapnutia alebo vypnutia Astro je možné posunúť až o ± 2 hodiny. Okrem toho možno zadať časový posun ovplyvnený slnovratmi až o ± 2 hodiny. S ovládacím vstupom (+A1) pre centrálne ovládanie ON alebo OFF s prioritou.
Časovač sa nastavuje buď cez Bluetooth s aplikáciou alebo tlačidlami MODE a SET, je možné uzamknutie tlačidiel.
cez 1. Stlačením MODE alebo SET sa zapne osvetlenie displeja.
20 sekúnd po poslednej operácii MODE alebo SET program automaticky preskočí späť na normálne zobrazenie a osvetlenie displeja sa vypne.
Nastavenie časovača pomocou aplikácie:
Stlačte SET, na displeji sa zobrazí BLE (Bluetooth) a ID časovača. Teraz je možné nadviazať spojenie s aplikáciou (prístupový kľúč 123123 pri dodaní).
Naskenujte QR kód v návode na obsluhu, aplikácia vás prevedie procesom učenia. Po nadviazaní spojenia s aplikáciou sa na displeji zobrazí BLE+. Tlačidlá MODE a SET sú teraz zablokované.
Reset Bluetooth (prípadne vymazanie zmeneného hesla): Spojenie s aplikáciou musí byť prerušené. Stlačte súčasne MODE a SET na 2 sekundy, na displeji bliká RES. Teraz stlačte SET na 2 sekundy, na displeji sa zobrazí bLE. Ak potvrdíte pomocou MODE, vykoná sa reset BLE, prístupový kľúč sa vymaže a obnoví sa stav dodávky.
Nastavte časovač pomocou tlačidiel MODE a SET:
Nastavenie jazyka: Po každom pripojení napájacieho napätia je možné jazyk zvoliť do 10 sekúnd tlačidlom SET a potvrdiť tlačidlom MODE. D = nemčina, GB = angličtina, F = francúzština, IT = taliančina a ES = španielčina. Potom sa zobrazí normálne zobrazenie: deň v týždni, čas, deň a mesiac.
Rýchle posúvanie: V nastaveniach nižšie sa čísla posúvajú rýchlo nahor, ak je tlačidlo Enter stlačené dlhšie. Uvoľnením a opätovným podržaním zmeníte smer.
Nastavenie času: Stlačte MODE a potom vyhľadajte funkciu UHR v PRG pomocou SET a zvoľte pomocou MODE. Pri S zvoľte hodinu pomocou SET a potvrďte pomocou MODE. Pokračujte rovnakým spôsobom s M počas minúty.
Nastavenie dátumu: Stlačte MODE a potom vyhľadajte funkciu DAT v PRG pomocou SET a zvoľte pomocou MODE. Pre J zvoľte rok pomocou SET a potvrďte pomocou MODE. Rovnakým spôsobom postupujte pre M pre mesiac a D pre deň. MO (deň v týždni) bliká ako posledné nastavenie v poradí. Toto je možné nastaviť pomocou SET a potvrdiť pomocou MODE.
Ďalšie nastavenia ako umiestnenie pre funkciu astro, manuálne zapínanie alebo vypínanie, prepínanie letného/zimného času, centrálne ovládanie ZAPNUTÉ alebo VYPNUTÉ, náhodný režim, blokovanie tlačidiel a zadávanie programov časovača podľa návodu na obsluhu.
