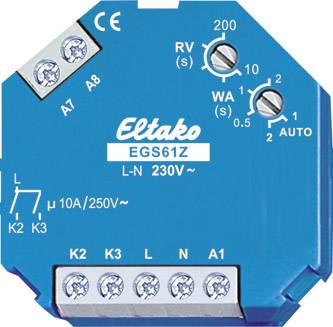

Eltako EGS61Z-230V 61200430 impulzný spínač 16 A

Impulzný skupinový spínač pre centrálne ovládanie, 1 + 1 spínací kontakt bez potenciálov 10A / 250V AC, pre motor 230V AC. Pohotovostný režim iba 0,4 wattu. Pre zapustenú montáž. Dĺžka 45 mm, šírka 45 mm, hĺbka 32 mm. Najnovšia hybridná technológia kombinuje výhody elektronického riadenia bez opotrebovania s vysokým výkonom špeciálnych relé. Tento spínač impulznej skupiny implementuje príkazy zo senzorových relé alebo z spínačov a tlačidiel a spína motor 230 V pre tieniaci prvok alebo roletu. Riadiace, napájacie a spínacie napätie 230V. A1, A7 a A8 musia byť riadené rovnakým potenciálom ako L. Vďaka použitiu bistabilných relé nedochádza k žiadnym stratám výkonu cievky ani k zahrievaniu, ani keď sú zapnuté. Po inštalácii počkajte na krátku automatickú synchronizáciu a až potom pripojte prepnutého spotrebiteľa k sieti. Prostredníctvom ovládacieho vstupu A1 sa univerzálne tlačidlo používa na ovládanie impulzov „hore, zastavenie, spustenie, zastavenie“. Od výrobného týždňa 25/18 je možné smerové tlačidlo „dole“ pripojiť pomocou diódy RTD (na polarite nezáleží). Ďalšie smerové tlačidlo pre „otvorené“ je pripojené priamo k A1. O 1. Riadiaci impulz „dole“ prepne ovládací vstup EGS61Z A1 na „smerové tlačidlo“. Na prepnutie ovládacieho vstupu A1 späť na „univerzálne tlačidlo“ je potrebné krátko vypnúť napájacie napätie. Prídavné riadiace vstupy A7 a A8 slúžia na centrálne centrálne ovládanie hore a dole s prioritou. S prioritou, pretože tieto riadiace vstupy nemožno prepísať inými riadiacimi vstupmi, pokiaľ je kontakt centrálneho ovládania zatvorený. Poloha spínača „hore“ alebo „dole“ sa aktivuje riadiacim signálom. Ďalší riadiaci signál (menej ako 700 ms) na tomto riadiacom vstupe okamžite preruší proces, ďalší riadiaci signál (viac ako 700 ms) pokračuje v aktuálnej akcii. Oneskorenie uvoľnenia sa nastavuje otočným spínačom RV. Ak je prepínač impulznej skupiny v polohe „hore“ alebo „nadol“, spustí sa nastavený čas oneskorenia, na konci ktorého sa zariadenie automaticky prepne na „zastavenie“. Čas oneskorenia je preto potrebné zvoliť najmenej tak dlho, ako sa tieniaci prvok alebo roleta musí pohybovať z jednej koncovej polohy do druhej. Mechanizmus automatického otáčania sa ovláda otočným spínačom WA: Keď je čas otáčania medzi 0,5 a 2 sekundami, automatický mechanizmus otáčania sa zapne. V tomto prípade sa smer otáčania zmení iba „dole“ po uplynutí času oneskorenia nastaveného horným otočným spínačom, napríklad na napnutie markíz alebo na nastavenie žalúzií do určitej polohy. AUTO 1: Žiadne automatické otáčanie a žiadna funkcia pohodlného otáčania. Aktivácia A7 a A8 menej ako 1 s = statický proces (kontakt sa zatvára iba počas aktivácie) ovládanie dlhšie ako 1 s = dynamický proces (kontakt zostáva zatvorený), zastavte novým stlačením. AUTO 2: Automatické otáčanie s dobou otáčania 1 sekunda. Okrem toho je aktívna funkcia miestneho spätného chodu žalúzií na A1: Dvojitý impulz spôsobí pomalé otáčanie v opačnom smere, ktoré sa zastaví ďalším impulzom.

Tento text bol preložený strojovo.
