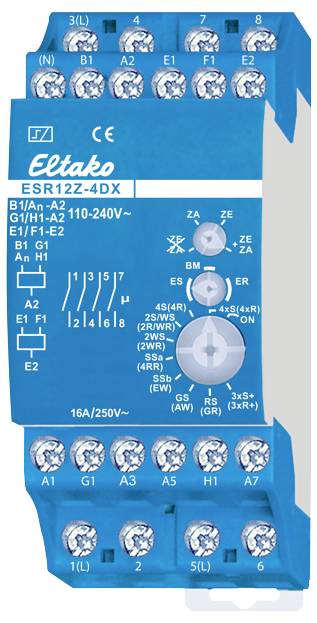

Eltako ESR12Z-4DX/110-240V 21400302 impulzný spínač 2000 W, 16 A

So 4 nezávislými kontaktmi, každý 1 normálne otvorený kontakt, bezpotenciálové 16A/250V AC, 230V LED žiarovky do 600W, žiarovky 2000W. Strata v pohotovostnom režime iba 0,03-0,4 wattu. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 2 deliace jednotky = šírka 36 mm, hĺbka 58 mm. S patentovanou technológiou ELTAKO Duplex (DX) môžu 3 zo 4 bežne bezpotenciálových kontaktov pri spínaní 230V AC 50Hz stále spínať pri prechode nulou, čím sa drasticky znižuje opotrebenie. Za týmto účelom jednoducho pripojte vodič N ku svorke (N) a vonkajšie vodiče k 1(L), 3(L) alebo 5(L). Výsledkom je dodatočná strata v pohotovostnom režime iba 0,1 wattu. Ak sa kontakt používa na ovládanie spínacích zariadení, ktoré samy nespínajú pri prechode nulou, (N) by sa nemal zapájať, pretože dodatočné oneskorenie zopnutia by inak malo opačný účinok. Miestne univerzálne ovládacie napätie 110-240V AC. S prídavnými univerzálnymi vstupmi ovládania napätia centrálne zapínaním a vypínaním pre 110-240V AC, galvanicky oddelené od vstupov lokálneho ovládania. S prídavnými skupinovými ovládacími vstupmi zapínania a vypínania pre 110-240V AC. Rovnaký potenciál ako miestne daňové vstupy. Skupiny týchto impulzných spínačov je možné ovládať samostatne v centrálnom riadiacom systéme cez skupinové riadiace vstupy. Napájacie napätie ako miestne riadiace napätie. Použitím bistabilných relé nedochádza k strate výkonu cievky a k zahrievaniu ani pri zapnutí. Po inštalácii počkajte na krátku automatickú synchronizáciu pred pripojením spínaných spotrebičov do siete. Centrálne príkazy majú vždy prednosť; vstupy lokálneho ovládania sú počas centrálneho príkazu zablokované. Pri výpadku napájacieho napätia sa prístroj definovaným spôsobom vypne. Pomocou horného otočného spínača je možné tento impulzný spínač úplne alebo čiastočne vylúčiť z centrálneho ovládania: ZE+ZA = centrálne zapnutie a centrálne vypnutie účinné, ZE = účinné iba centrálne zapnutie, ZA = účinné iba centrálne vypnutie, ZE+ZA preškrtnuté = žiadne centrálne ovládanie účinné. Stredný otočný prepínač slúži na predvoľbu funkcií spodného otočného prepínača pre ES a ER. ER vyberá funkcie zátvoriek. Ak je zvolený BM, je možné ho ovládať pomocou detektora pohybu, funkcia podľa návodu na obsluhu. Nevhodné pre spätnú väzbu so spínacím napätím stmievacieho spínača. Na tento účel používajte iba relé ESR12DDX-UC, ESR12NP-230V+UC alebo ESR61NP-230V+UC. Spodný otočný spínač je možné použiť na výber medzi 18 funkciami: ON = trvalo zapnuté. 4xS = 4-cestný impulzný spínač s 1 normálne otvoreným kontaktom, riadiace vstupy A1, A3, A5 a A7. (4xR) = 4-cestné spínacie relé s 1 normálne otvoreným kontaktom, riadiace vstupy A1, A3, A5 a A7. 4S = impulzný spínač so 4 kontaktmi. (4R) = spínacie relé so 4 kontaktmi. 2S/WS = impulzný spínač s 3 spínacími kontaktmi a 1 spínacím kontaktom. (2R/WR) = spínacie relé s 3 spínacími kontaktmi a 1 spínacím kontaktom. 2WS = impulzný spínač s 2 normálne otvorenými kontaktmi a 2 normálne zatvorenými kontaktmi. (2WR) = spínacie relé s 2 spínacími kontaktmi a 2 spínacími kontaktmi. SSa = sériový spínač 2 + 2 normálne otvorené kontakty so spínacou sekvenciou 0-2-2+4-2+4+6, spätná väzba 8. (4RR) = normálne zatvorené relé so 4 kontaktmi. SSb = sériový spínač 2 + 2 normálne otvorené kontakty so spínacou sekvenciou 0-2-2+4-2+4+6-2+4+6+8. (EW) = Zapínacie stieracie relé s 3 spínacími kontaktmi a 1 spínacím kontaktom, doba stierania 1s. GS = skupinový spínač. Postupnosť prepínania 0-2-0-4-0-6-0. Spätná väzba 8. (AW) = Vypínacie stieracie relé s 3 zapínacími kontaktmi a 1 vypínacím kontaktom, doba stierania 1s. RS = spínač so 4 normálne otvorenými kontaktmi, A1 = nastavený a A3 = resetovací riadiaci vstup. (GR) = Skupinové relé 1 + 1 + 1 +1 normálne rozopnuté. 3xS+ = 3-cestný impulzný spínač s 1 normálne otvoreným kontaktom + spätná väzba 8, riadiace vstupy A1, A3 a A5. (3xR+) = 3-cestné spínacie relé s 1 normálne otvoreným kontaktom + spätná väzba 8, riadiace vstupy A1, A3 a A5.

Tento text bol preložený strojovo.
