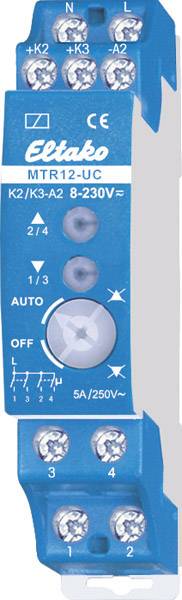

Eltako MTR12-UC deliace relé, 250 V, 1 ks

Izolačné relé motora. Strata v pohotovostnom režime iba 0,5 wattu. 1 modul. Rúrkové motory tieniacich prvkov a rolety nesmú byť nikdy zapojené priamo paralelne, pretože by to viedlo k spätnému napätiu cez koncové spínače a nakoniec k zničeniu motorov. Jeden EGS12Z-UC je dostatočný pre jeden motor a ak je riadiace napätie a napätie motora 230 V. Ak však má byť s EGS12Z-UC riadených viac ako jeden motor alebo ak nie je riadené napätie rovnaké, musí byť pre každé dva motory pripojený MTR12-UC. MTR12-UC môže byť prevádzkovaný paralelne, ale vyžaduje voľné kontaktné výstupy K2 / K3 riadiaceho EGS12Z-UC. Tieto sú pripojené na svorky K2 / K3 na MTR12-UC. 1/2 = motor 1, 3/4 = motor 2. Pomocou otočného prepínača je možné uzamknúť funkcie hore alebo dole a úplne ich vypnúť. Tento zámok platí iba pre max. 2 pripojené motory. To znamená, že jednotlivé tieniace prvky alebo rolety môžu byť úplne alebo čiastočne vylúčené z automatickej funkcie celkového riadiaceho systému.

Tento text bol preložený strojovo.
