ERNI 63209 SMC meracie lišta Počet kontaktov 26 Počet riadkov 2 1 ks

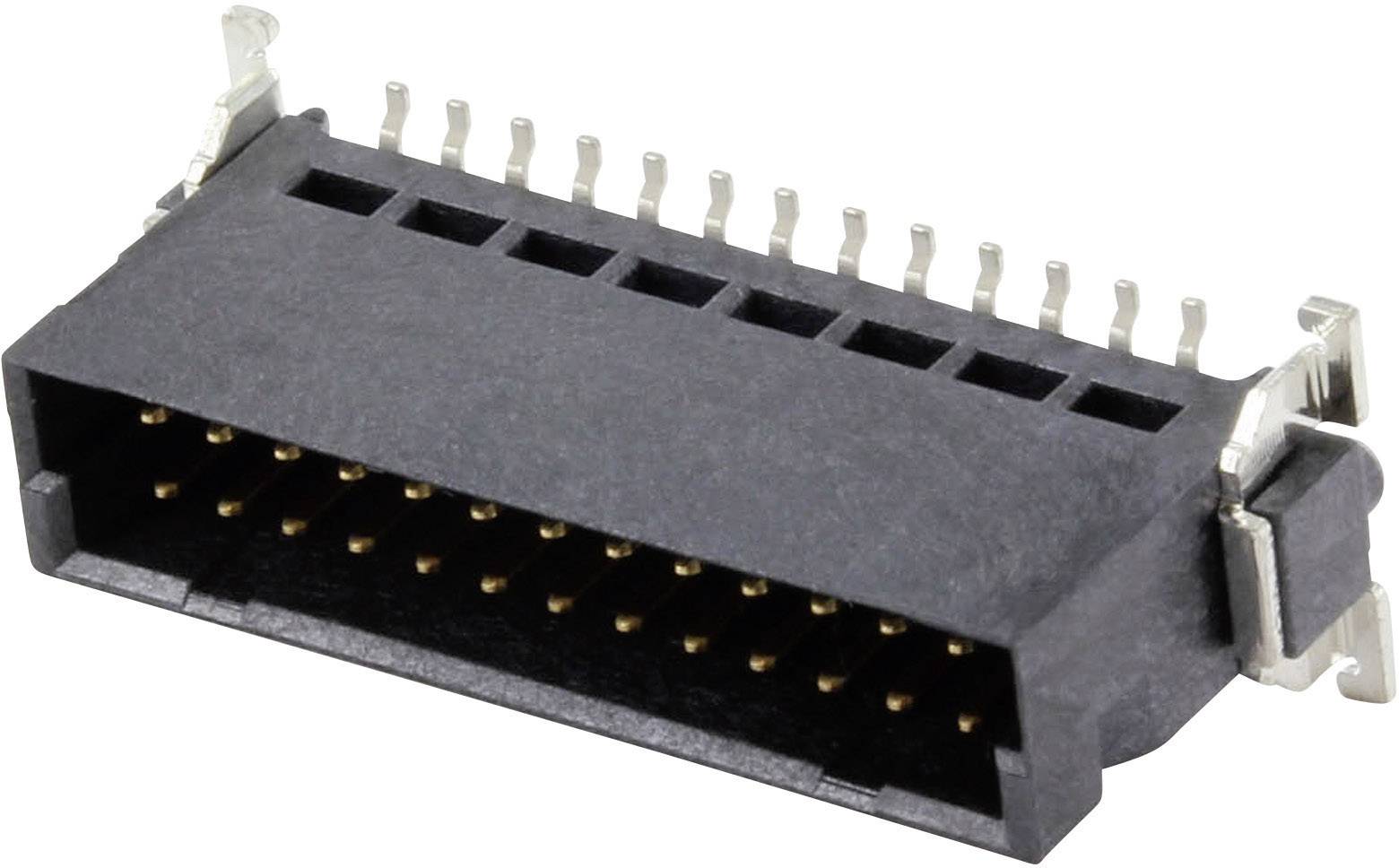

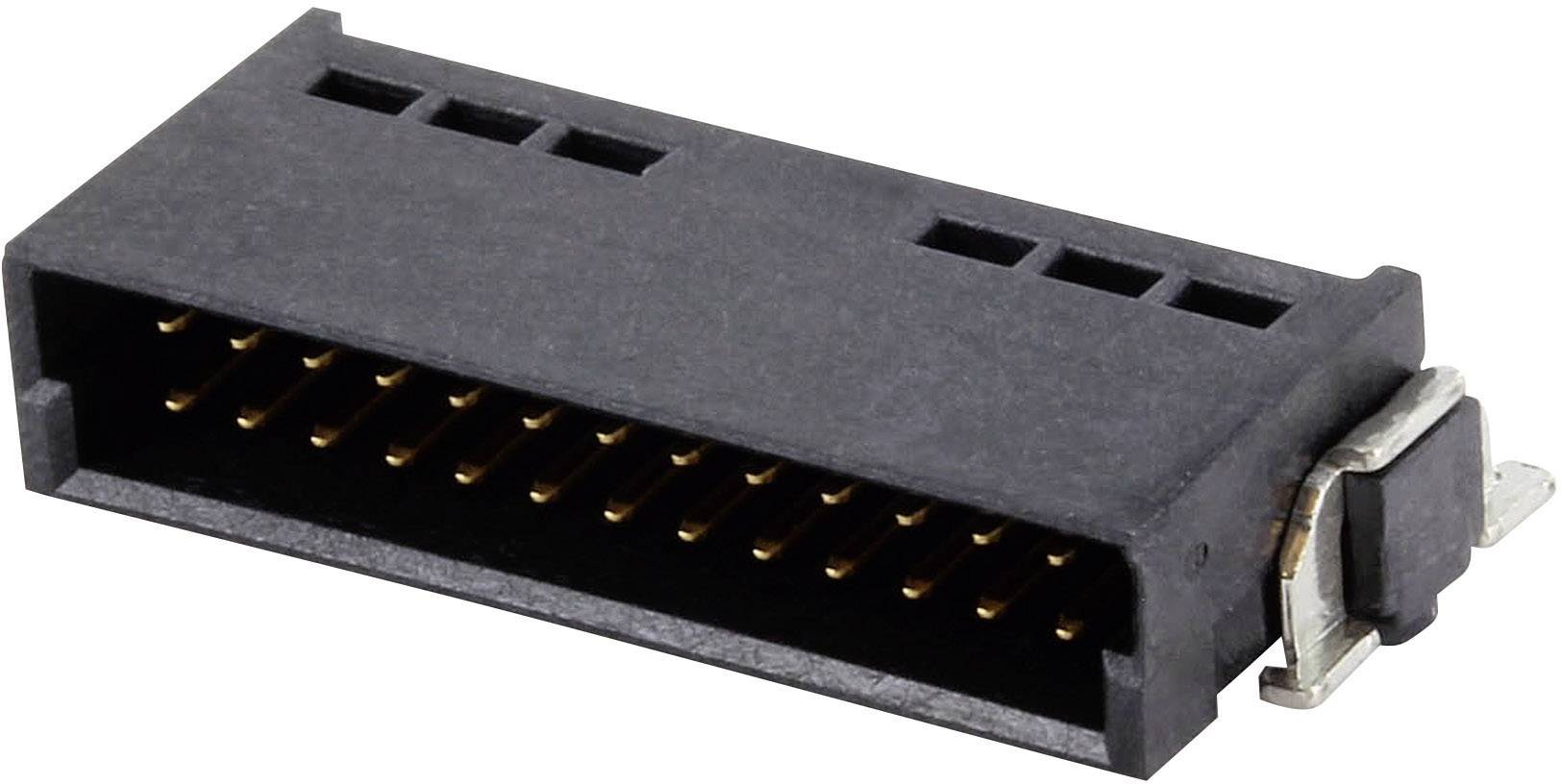

Čierny elektronický konektor s viacerými zlatými kontaktmi, podobný HDMI vstupu, na bielom pozadí.

Ilustračný obrázok

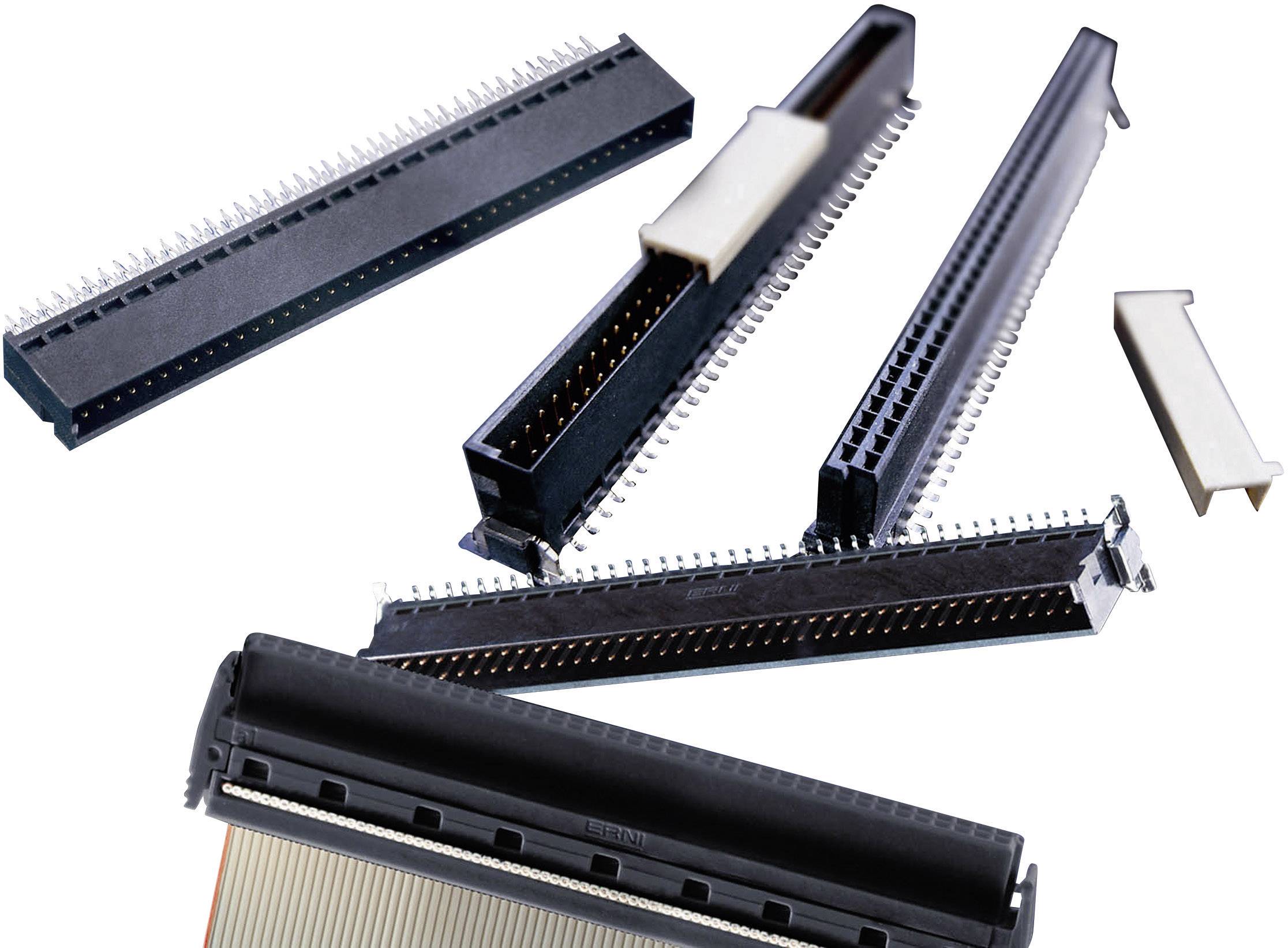

Niekoľko elektronických konektorov rôznych tvarov a veľkostí na bielom pozadí, zobrazujúcich rôzne usporiadania pinov.

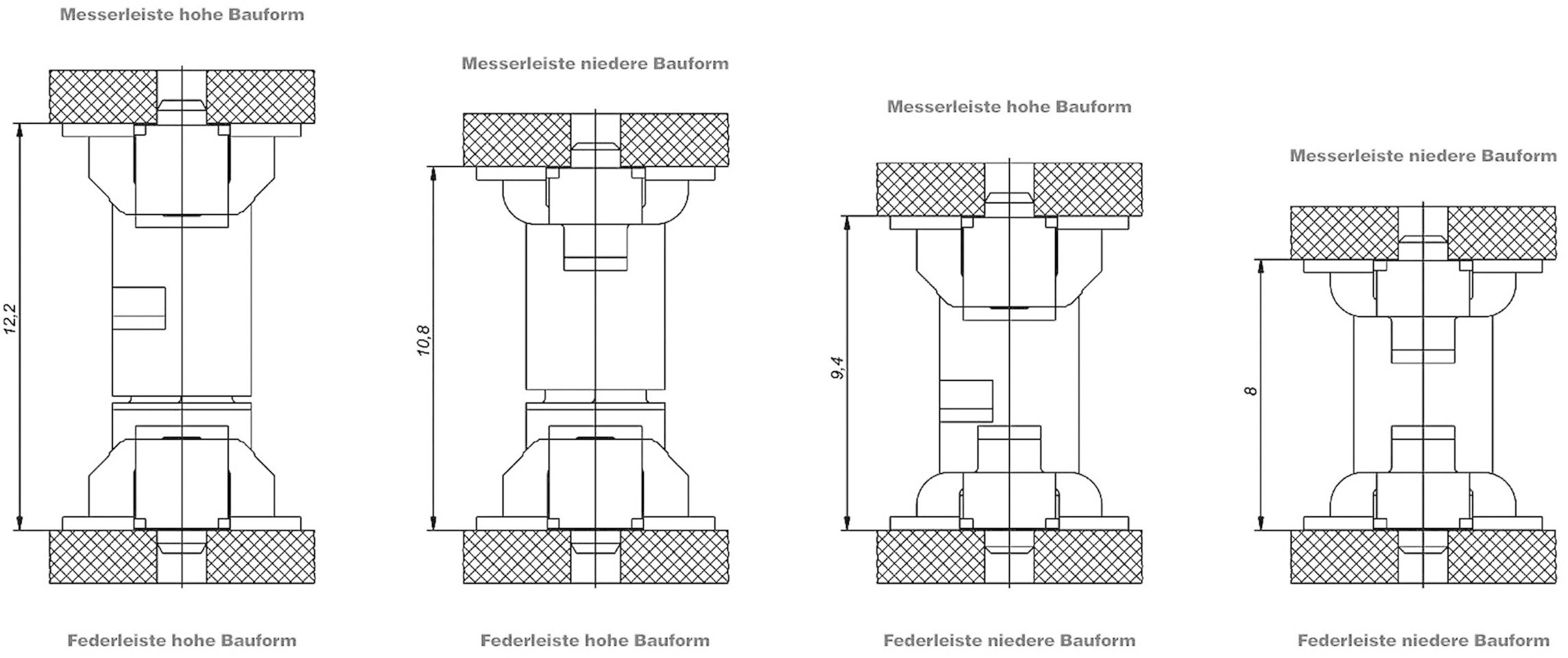

Výkres štyroch mechanických súčiastok s rozmermi. Vľavo: nožová a pružinová lišta vo vysokej konštrukcii. Vpravo: nožová a pružinová lišta v nízkej konštrukcii.

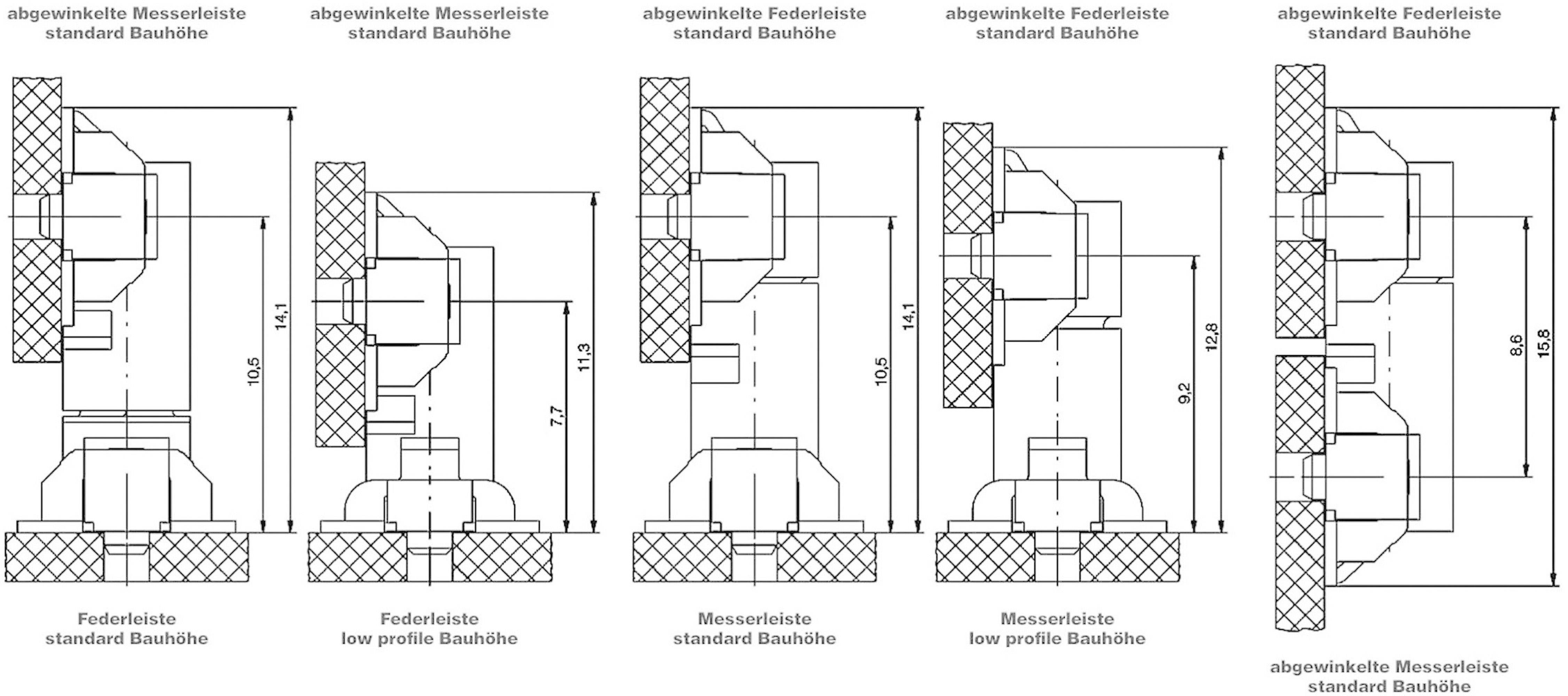

Technický výkres piatich rôznych prierezov mechanickej súčiastky s rozmermi, všetky so stranami pera a noža.

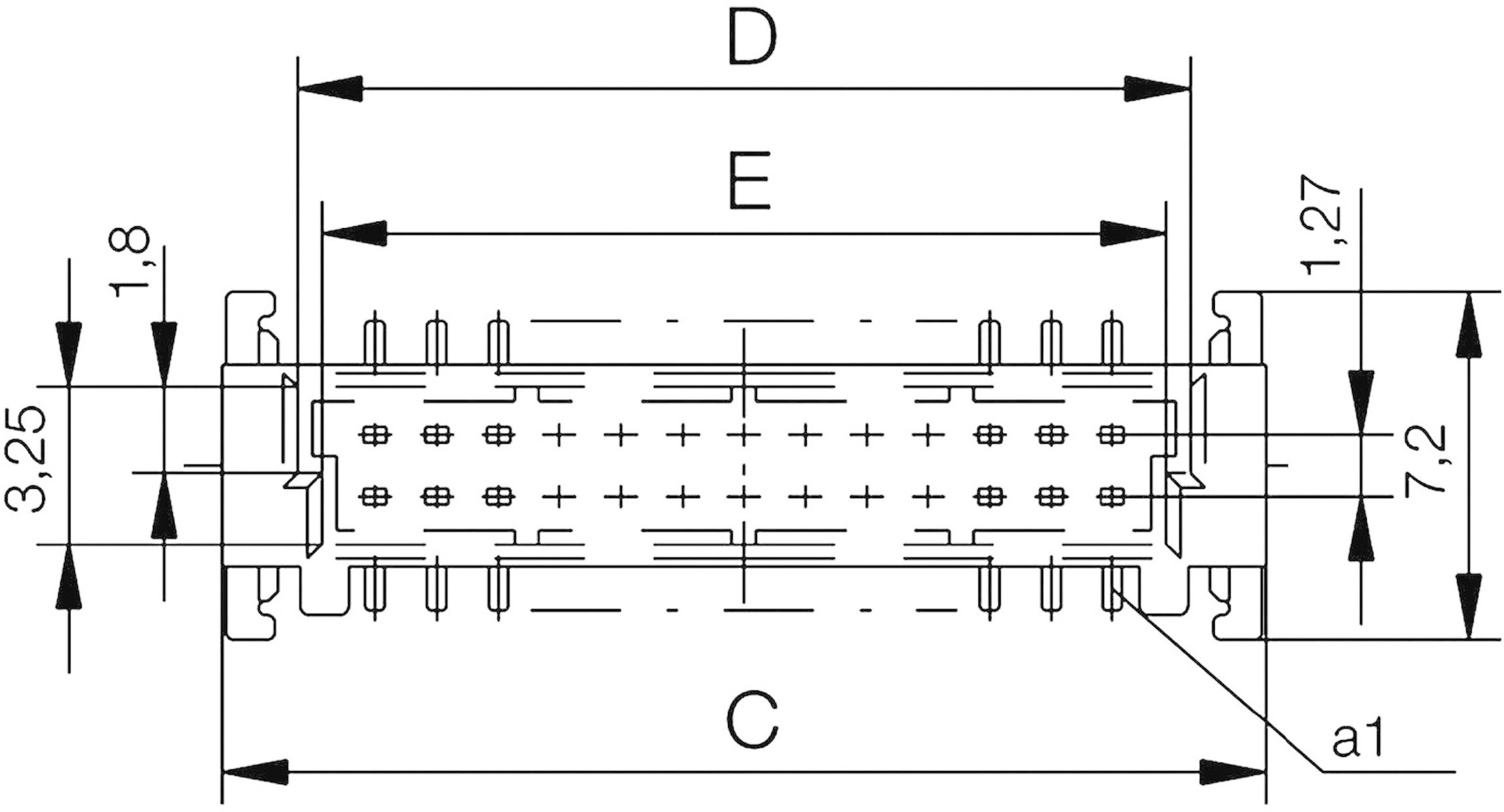

Technický výkres konektora s rozmermi: šírka 3,25 a 7,2 mm, výška 1,8 a 1,27 mm, ďalšie rozmery C, D a E.

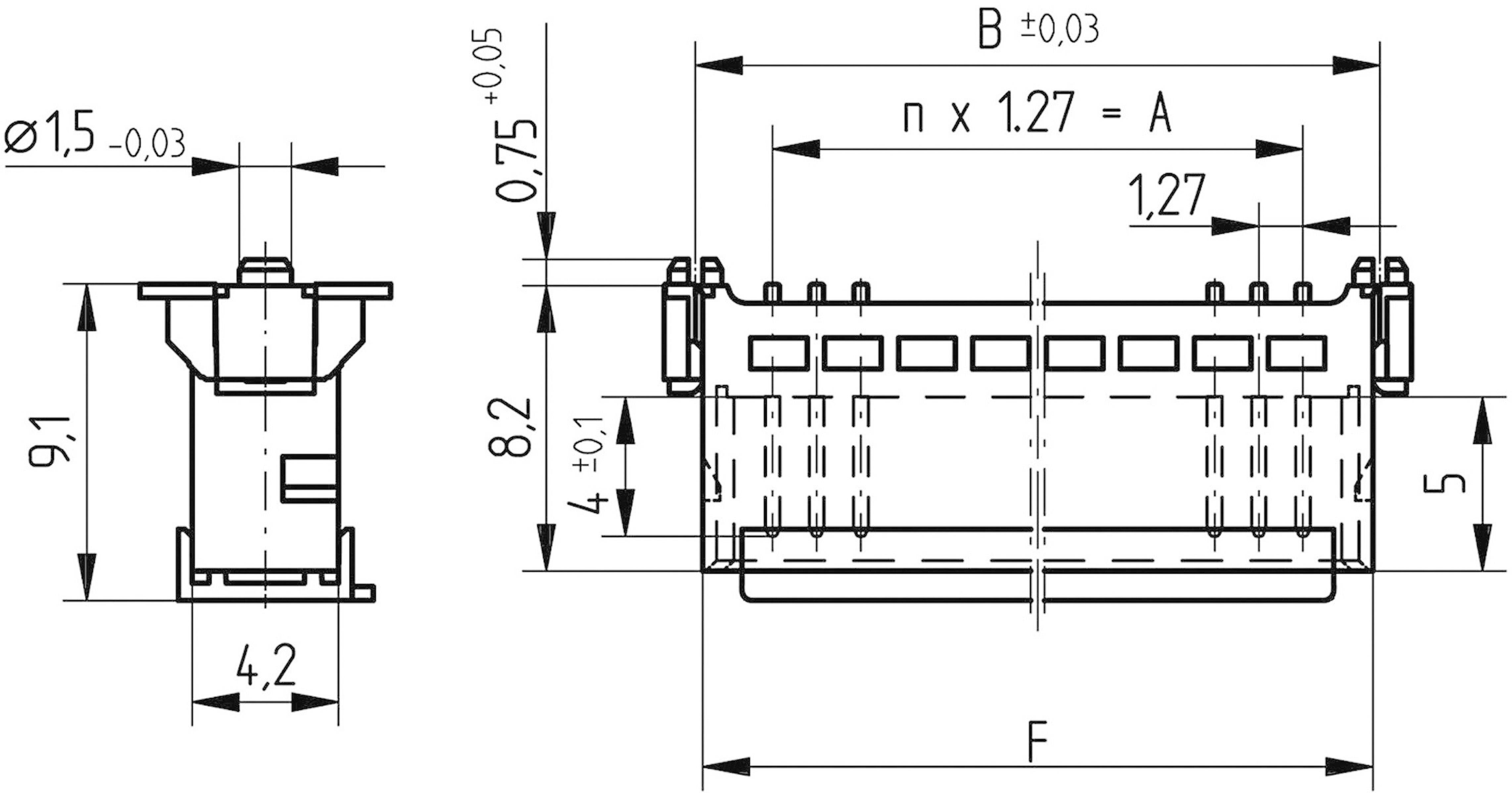

Technický výkres konektora s rozmermi: Priemer 0,15 ±0,03; šírka B ±0,03; rozostup pinov 1,27; výška 9,1 a 8,2.

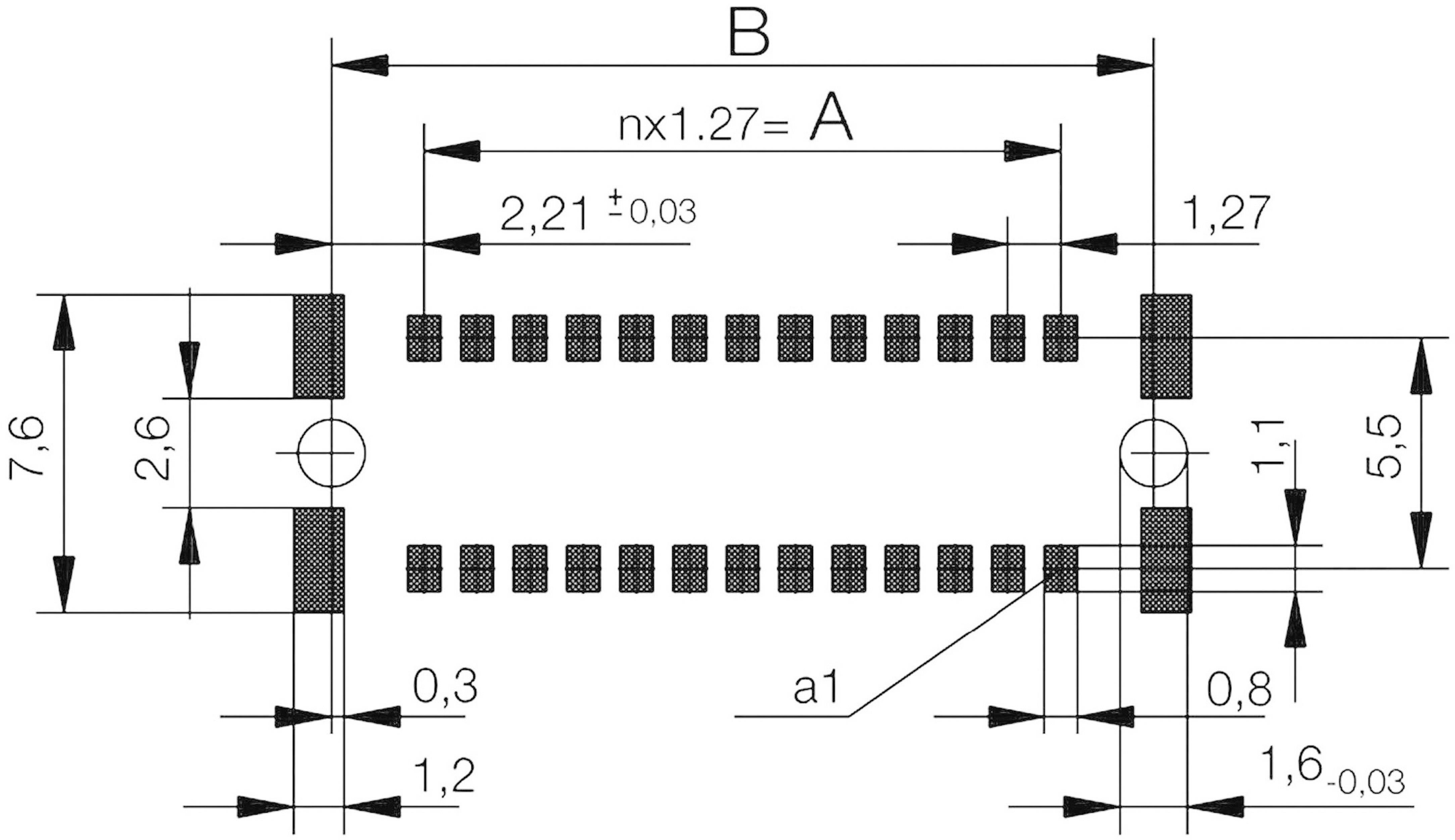

Technický nákres puzdra integrovaného obvodu s podrobnými rozmermi a špecifikáciami vrátane rozostupu pinov a celkovej šírky.

1/8

Ilustračný obrázok

Kategória výrobku

SMC meracie lišta

Počet kontaktov

Prevedenie

rovná meracia lišta

Raster (rozteč)

1.27 mm

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Št 10. 9.

73 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (4,46 € / kus)

4,46 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Konektor SMC male

Počet riadkov 2
Obsah 1 ks

Technické parametre

Kategória výrobku: SMC meracie lišta

Počet kontaktov: 26

Prevedenie: rovná meracia lišta

Smer zástrčky: kolmo k DPS

Počet riadkov: 2

Raster (rozteč): 1.27 mm

Menovitý prúd: 1.7 A

Menovitý prúd - filter: 1.7 A

Vyhotovenie podľa DIN: Q

Počet kontaktov v rade: 13

Pripojenie: SMT

Farba: čierna

Materiál puzdra: LCP

Číslo výrobcu: 063209

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Šírka: 21.6 mm

V: 9.1 mm

Dĺžka: 7.2 mm

Max. teplota: +125 °C

Min. teplota: -55 °C

Typ: 63209

Rozmer.: (d x š x v) 7.2 x 21.6 x 9.1 mm

Priechodné odpor: max. 25 mΩ

Pólov: 26

Kontaktná plocha: pozlátená

Na stiahnutie

Datasheet

Datasheet 1169143 ERNI 63209 SMC meracie lišta Počet kontaktov 26 Počet riadkov 2 1 ks

Informácie

Informácie 1169143 ERNI 63209 SMC meracie lišta Počet kontaktov 26 Počet riadkov 2 1 ks
