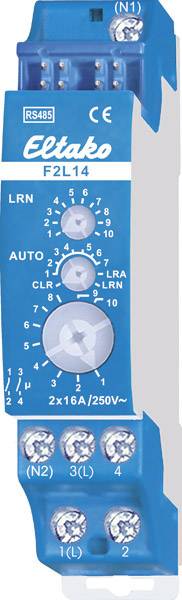

F2L14 Eltako RS485 spínač pohonu klobúčikové tienidlo

2-stupňové ventilačné relé, 1 + 1 NO beznapäťový bezpotenciálový 16A / 250V AC, s technológiou DX. Obojsmerný. Strata v pohotovostnom režime iba 0,1 wattu. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Za týmto účelom jednoducho pripojte vodič N na svorku (N1) a L na 1 (L) a / alebo N na (N2) a L na 3 (L). To má za následok ďalšiu stratu v pohotovostnom režime iba 0,1 wattu. Ak dôjde k výpadku napájacieho napätia, stav spínania sa zachová. Po návrate napájacieho napätia sa definovaným spôsobom vypne. Tento ventilačný pohon vyhodnocuje informácie až z 23 pasívnych senzorov, ako sú prepínače, kontakty okenných dverí, senzory okenných kľučiek FFG7B-rw alebo moduly rádiového vysielača. Hodnotia sa tiež aktívne snímače CO2, vlhkosti a teploty. S počítačovým nástrojom PCT14 je možné prepojiť niekoľko aktívnych snímačov. Ak sú dva kontakty zapojené paralelne, stane sa z 2-stupňového pohonu pre 2 otáčky ventilátora pohon pre jedného ventilátora. Stredný otočný prepínač je potrebný pre výučbu v polohe LRN. Tu sa nastavuje požadovaný prevádzkový režim počas prevádzky. Horný otočný prepínač je počas učenia nastavený na typ snímača. Bezdrôtové tlačidlo (exkluzívne) s dvojitým vahadlom je naučené v polohe otočného spínača 1. Ďalšie možnosti nastavenia nájdete v návode na obsluhu.

Tento text bol preložený strojovo.
