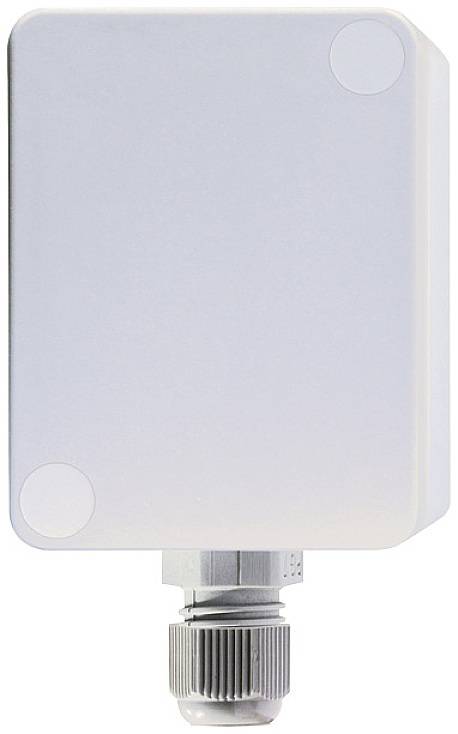

FASM60-UC Eltako bezdrôtový vysielač Max. dosah 30 m

Bezdrôtový modul vonkajšieho vysielača 2 kanály. DxŠxV: 60x46x30mm (rozmery bez skrutiek). S vnútornou anténou. Žiadna strata v pohotovostnom režime. Modul rádiového vysielača má dva kanály a môže tak posielať rádiové telegramy do bezdrôtovej siete Eltako ako rádiové tlačidlo. A1 iniciuje bezdrôtový telegram, ako je stlačenie kolískového ovládača v hornej časti bezdrôtového tlačidla pomocou kolískového ovládača a A3 ako stlačenie kolískového ovládača v spodnej časti. Telegram pri otvorení dvoch ovládacích kontaktov je rovnaký ako pri uvoľnení prepínača. Viacero modulov rádiového vysielača nesmie byť aktivovaných súčasne. Na spodnej strane je skrutkový spoj M12 pre vodotesné spojenie IP54. Pripojenie k internej 5-cestnej svorke pre riadiace vstupy +A1/-A2 a +A3/-A2. Za týmto účelom uvoľnite dve skrutky na prednej strane a odstráňte kryt. Ak sú svorky A1 a A3 prepojené mostíkom, vysiela sa z A3 raz za minútu rádiový telegram, pokiaľ je prítomné riadiace napätie. Napr. pre centrálne príkazy s prioritou. Univerzálne riadiace napätie spracováva riadiace povely od 8 do 253 V AC alebo 10 až 230 V DC s dĺžkou minimálne 0,2 sekundy. Maximálna paralelná kapacita jednotlivých riadiacich vedení (uložených samostatne) je 3nF pri 230V, to zodpovedá cca 10 metrom. Paralelné riadiace vedenia (uložené spolu) pri 230V 0,5nF, cca 2 metre. Maximálna paralelná kapacita riadiacich vedení je 12 až 24V UC 0,03 mikrofarad, to zodpovedá cca 100 metrom. Nevyžaduje sa konštantné napájanie, teda žiadne straty v pohotovostnom režime. Od týždňa výroby 48/16 môžu byť rádiové telegramy šifrované. Vnútorný otočný spínač je potrebný na aktiváciu alebo deaktiváciu šifrovania a počas prevádzky je v strednej polohe. Aktivácia šifrovania: Otočte otočný prepínač na pravú zarážku a raz stlačte. Deaktivácia šifrovania: Otočte otočný prepínač doľava a raz stlačte.

Tento text bol preložený strojovo.
