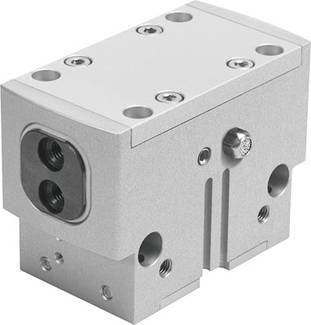

Ilustračný obrázok
FESTO 1132945 HGPD-35-A paralelné chápač Materiál puzdra: hliník 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (1 275,00 € / kus)
1 275,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
14-dňová lehota na vrátenie tovaru je zahrnutá v ceneHlavné benefity
paralelné chápač HGPD-35-A
Technické parametre
- Počet uchopovacích čeľustí: 2 Veľkosť: 35 Spôsob upevnenia: voliteľné: vnútorný závit a centrovacie puzdro s priechodným otvorom a centrovacie puzdro s priechodným otvorom a vodiacim čapom s vnútorným závitom a vodiacim čapom Prevádzkový tlak: 3 ... 8 bar prevádzkový tlak tesniaceho vzduchu: 0 ... 0,5 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Montážna poloha: Ľubovoľná Funkcia: dvojčinná Celková úchopná sila otvorená pri 6 baroch: 581 N Celková úchopná sila blízka pri 6 baroch: 534 N Funkcia uchopovača: Paralelná uchopovacia sila na čeľusť uchopovača pri 6 bar otvorený: 291 N uchopovacia sila na čeľusť chapadla zatvorená pri 6 baroch: 267 N Poznámka k prevádzkovému a ovládaciemu médiu: Je možné použitie oleja (pri ďalšej prevádzke) Zdvih na čeľusť chapadla: 8 mm Konštrukčná konštrukcia: Šikmá rovina, postup núteného pohybu, trieda odolnosti proti korózii CRC: 2 - mierne vystavenie korózii Hmotnostný moment zotrvačnosti: 3,56 kgcm2 Maximálna pracovná frekvencia chapadla:<= 3 Hz Max. Presnosť výmeny:<= 0,2 mm max. Vôľa čeľustí uchopovača Sz:<= 0,02 mm Max. Uhol čeľuste uchopovacieho čeľusti, ay:<= 0,1 stupňa Max. Sila na čeľusť uchopovača Fz statická: 750 N Max. Hmotnosť na vonkajší prst uchopovača: 278 g Max. Moment na čeľusti uchopovača Mx statický: 40 Nm max. Moment na čeľusti uchopovača Moja statická hodnota: 30 Nm max. Moment na čeľusti uchopovača Mz statický: 25 Nm Minimálny čas otvorenia pri 6 bar: 33 ms Minimálny čas zatvorenia pri 6 bar: 37 ms Interval domazávania vodiace prvky: 5 000 000 miliónov SP Pneumatické pripojenie: M5 Pneumatické pripojenie, tesniaci vzduch: M5 Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 572 g Rotačná symetria:<= 0,2 mm Trieda ochrany: IP65 Teplota okolia: 5 ... 60 ° C Materiál krycieho viečka: vysoko legovaná nehrdzavejúca oceľ Materiál krytu: Eloxovaný hliník Materiál čeľustí chapača: Kalená oceľ Poznámka k materiálom: Opakovateľnosť chapadla v súlade s RoHS:<= 0,05 mm
- Prevádzkové médium
Stlačený vzduch
- Typ
1132945
- Kategória výrobku
paralelné chápač
- Materiál puzdra
hliník
- Pripojenie
M5
- Prevádzkový tlak (max.)
8 bar
- Prevádzková teplota
5 °C (min)
- Min. prevádzková teplota
5 °C
- Číslo výrobcu
1132945
- Prevádzkový tlak (min.)
3 bar
- Presnosť (+/-)
0.05 mm
- Hmotnosť
572 g
- Médium
stlačený vzduch
IP65
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
+5 °C
- Účinky
dvojčinný
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2204571 FESTO 1132945 HGPD-35-A paralelné chápač Materiál puzdra: hliník 1 ks
