Finder relé prepínanie čerpadla 240 V/AC, 240 V/DC 1 spínací, 1 spínací 1 ks 72.42.0.230.0000

Sériové časové relé Finder so skrutkovými svorkami a nastaviteľným časovým intervalom. Číslo modelu '72.42.0.230.0000'. Napätie 110-230V.

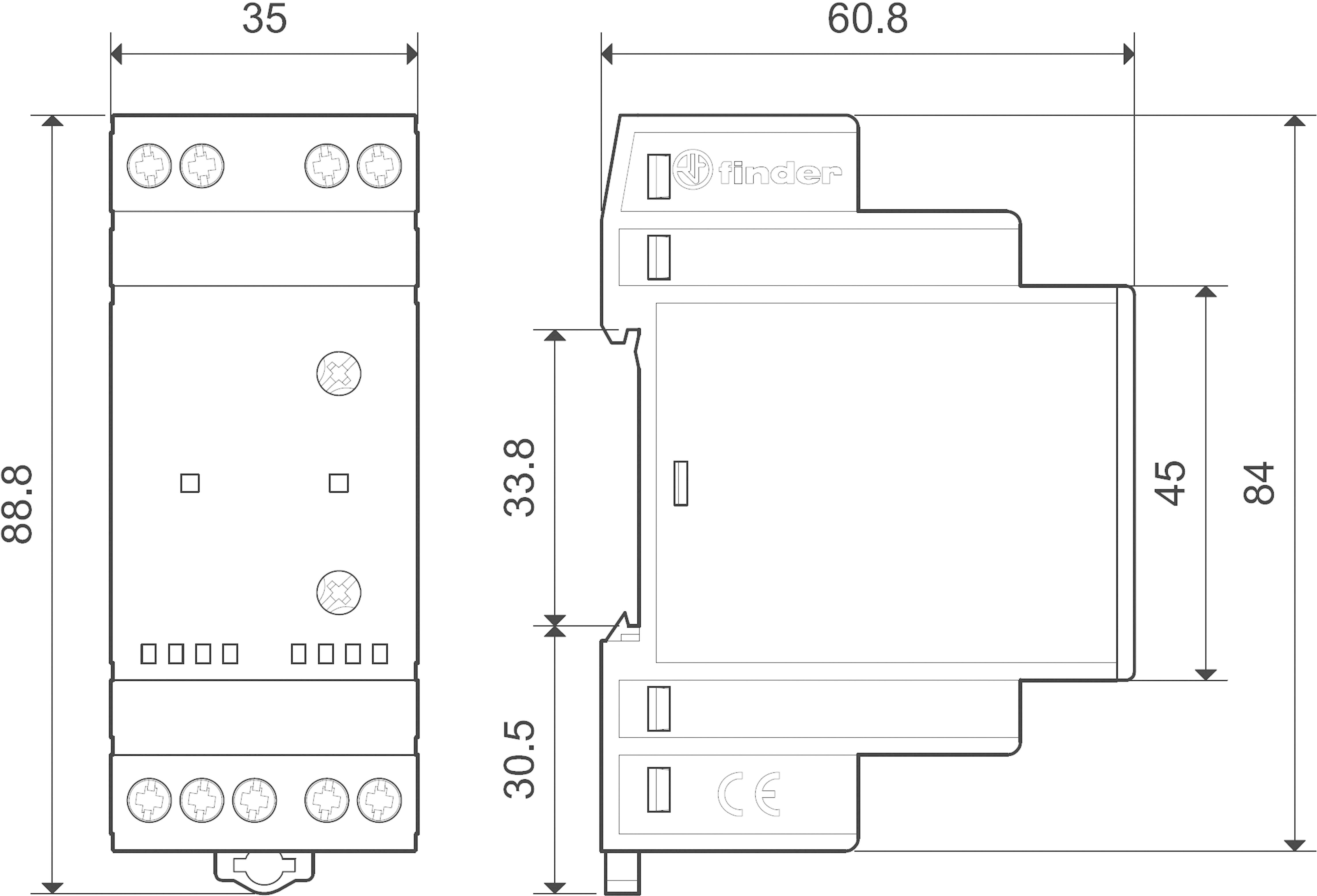

Technický výkres elektrického relé s rozmermi: šírka 35 mm, výška 88,8 mm, hĺbka 60,8 mm.

Schéma elektrického obvodu s dvoma motormi (M), riadiacou jednotkou v strede a dvoma spínačmi (S1, S2) dole.

1/3

Kategória výrobku

relé prepínanie čerpadla

Prevádzkové napätie max.

240 V/AC

240 V/DC

Typ kontaktu

1 spínací

Spínacie napätie (max.)

400 V/AC

Spínací prúd (max.)

20 A

Datasheety: (PDF)

Doručenie: Št 10. 9.

6 Ks

Počet

Celkom (56,90 € / kus)

56,90 €

bez DPH.

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Prepínacie relé čerpadla, typ 72.42

Technické parametre

Kategória výrobku: relé prepínanie čerpadla

Typ: 72.42.0.230.0000

Prevádzkové napätie: 240 V/AC
240 V/DC

Min. prevádzkové napätie: 110 V/DC
110 V/AC

Prevádzkové napätie max.: 240 V/AC
240 V/DC

Prevádzkové napätie: 110, 110 - 240, 240 V/AC, V/DC

Typ kontaktu: 1 spínací
1 spínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 20 A

Max. spínací výkon: 3000 VA
550 W

Elektrická životnosť: (pri AC1) 100 x 10³Spínacie cykly

Min. teplota: -20 °C

Max. teplota: +50 °C

: IP20

Šírka: 35 mm

V: 84 mm

Hĺbka: 60.8 mm

Rozmer.: (š x v x h) 35 x 84 x 60.8 mm

Obsah: 1 ks

: 12 A

: 35

: 60.8 mm

: 84 mm

: 20 A

: NIE

: Polarized

: Mono stable

: NIE

: Single contact

: NIE

: Screw connection

: 230-230 V

: 230-230 V

: 230-230 V

: AC/DC

: IP20

: ÁNO

: 90-264 V

: 90-264 V

: 90-264 V

: AC/DC

: 0

: 2

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 507530 Finder relé prepínanie čerpadla 240 V/AC, 240 V/DC 1 spínací, 1 spínací 1 ks 72.42.0.230.0000

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507530 Finder relé prepínanie čerpadla 240 V/AC, 240 V/DC 1 spínací, 1 spínací 1 ks 72.42.0.230.0000

Popis

Špeciálne relé na zmenu záťaže. Pre aplikácie s čerpadlami, kompresormi, klimatizačnými a chladiacimi jednotkami. 2-stupňové prepínanie.
Funktionen:
MIOvládajte pomocou napájacieho napätia.
MEOvládanie pomocou ovládacích kontaktov S1, S2.
M2Iba ovládanie výstupu 21 - 24.
M1Riadenie iba výstupu 11-14. Na lištu DIN EN 60715 TH35.

Tento text bol preložený strojovo.
