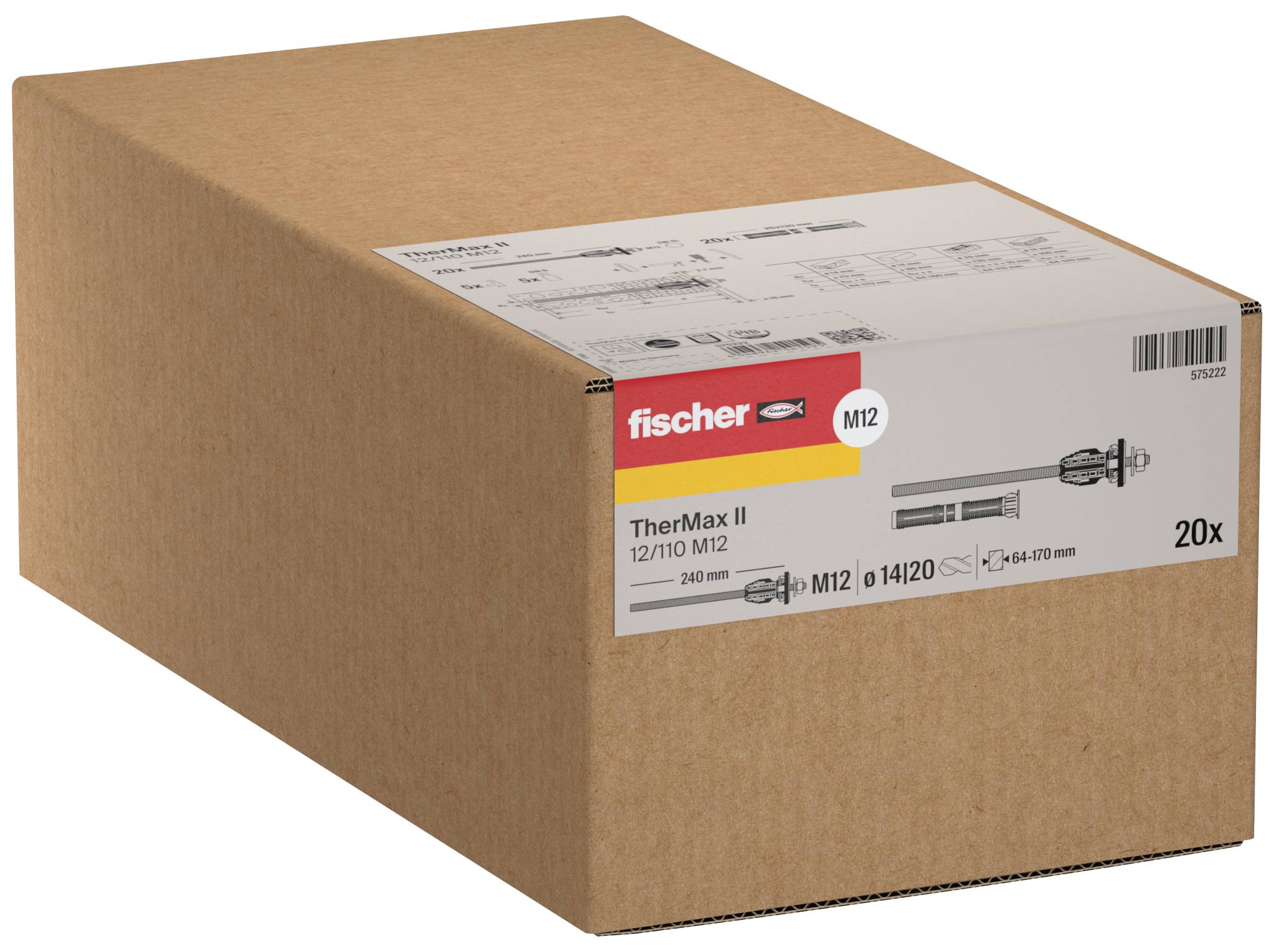

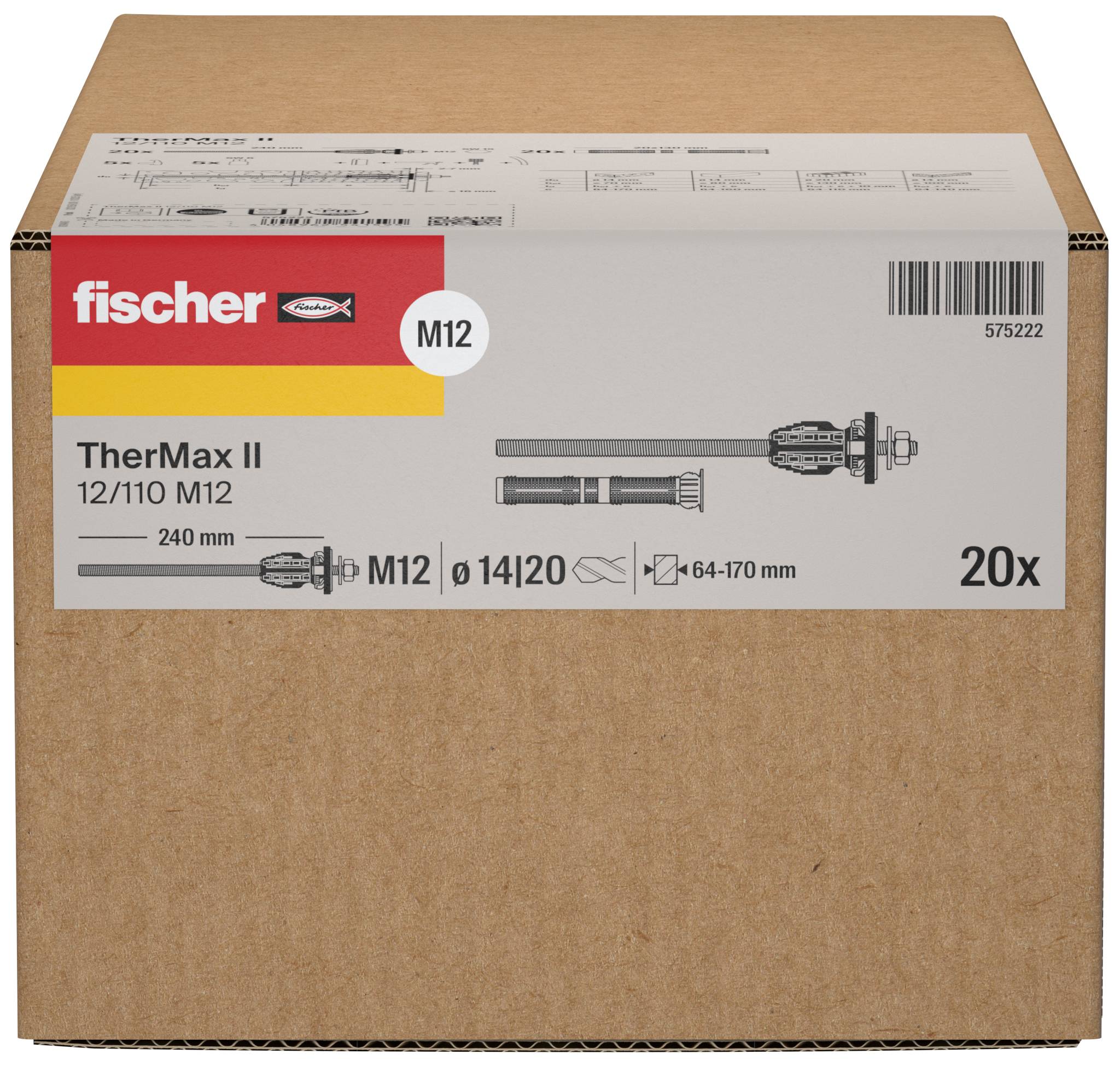

Hnedá kartónová krabica na dopravu označená fischer TherMax II M12 kotviaciou súpravou, 20 kusov.

Fischer 575222 systém pre dištančné montáže (d) 240 mm pozinkované 20 ks-1

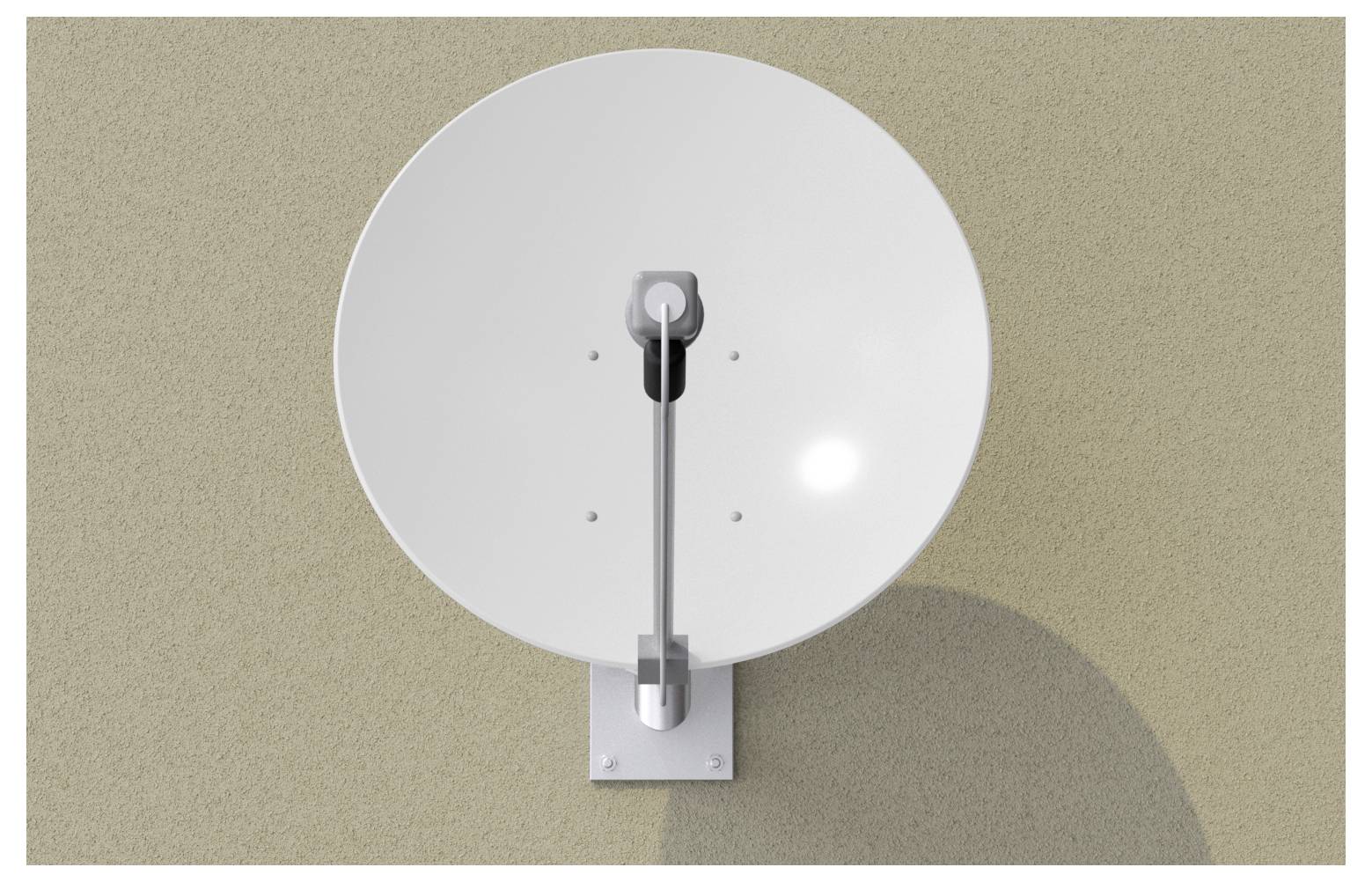

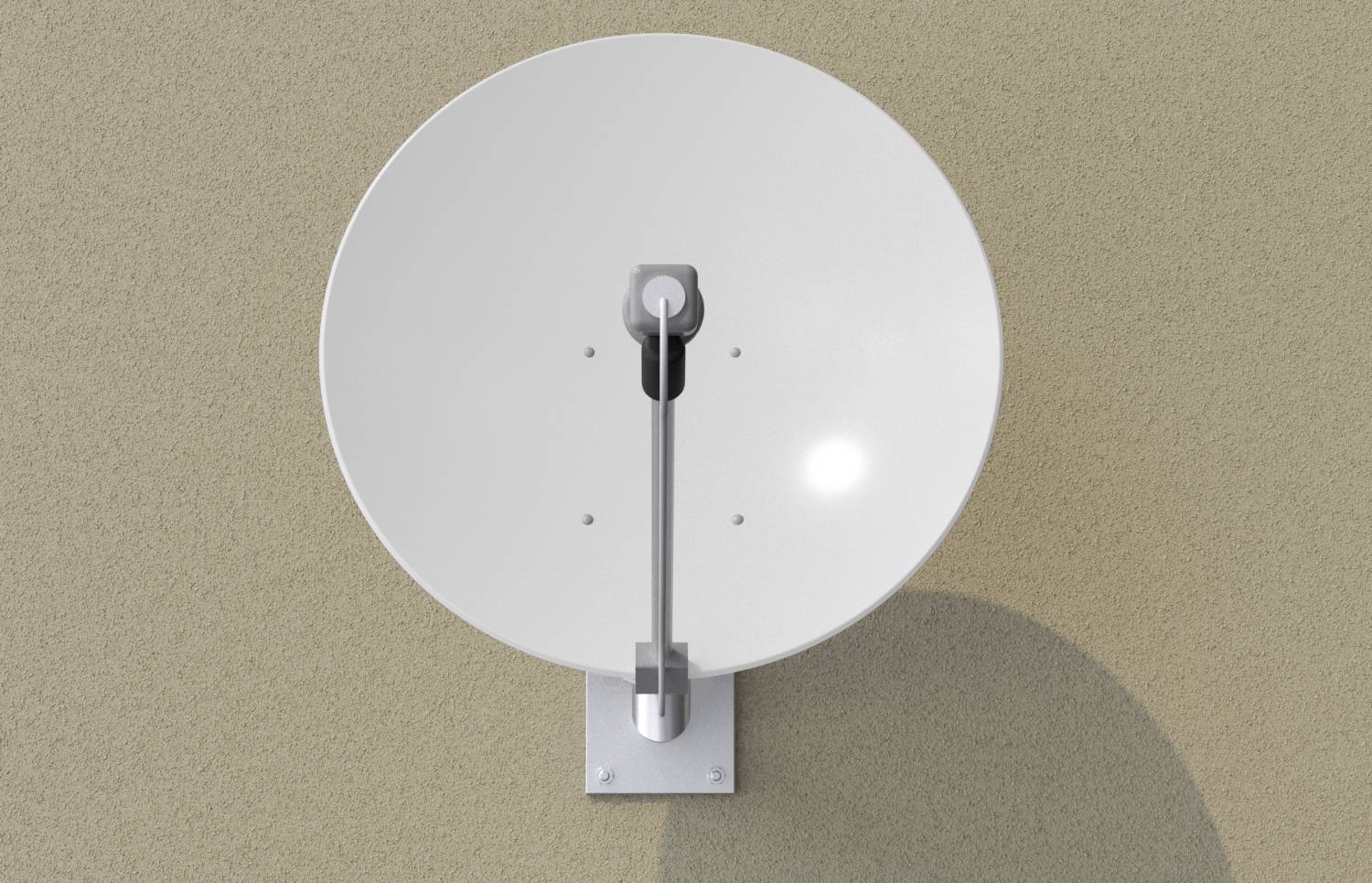

Biela satelitná anténa namontovaná na béžovej stene, pohľad zospodu, s jej tieňom vrhnutým doprava.

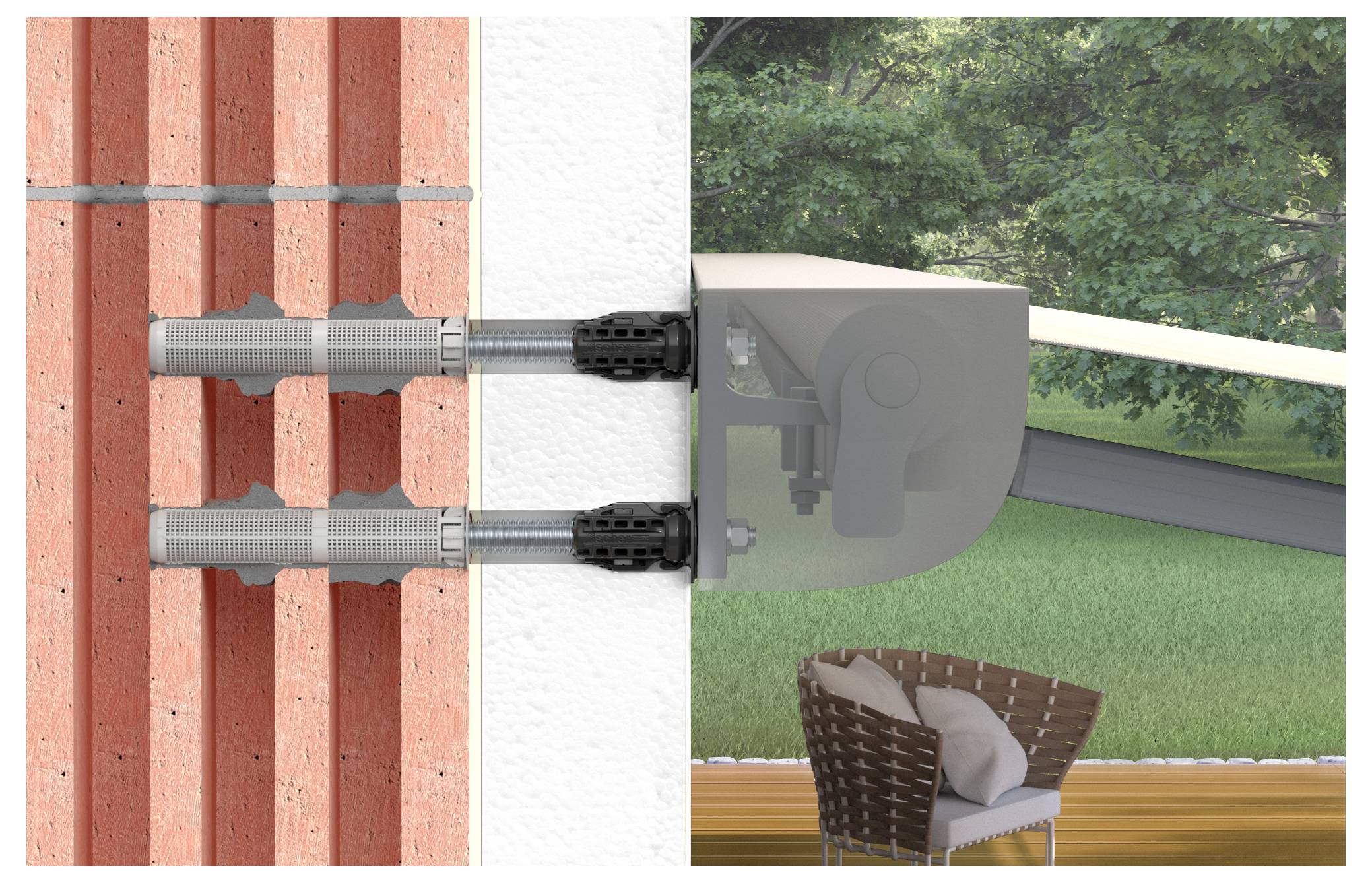

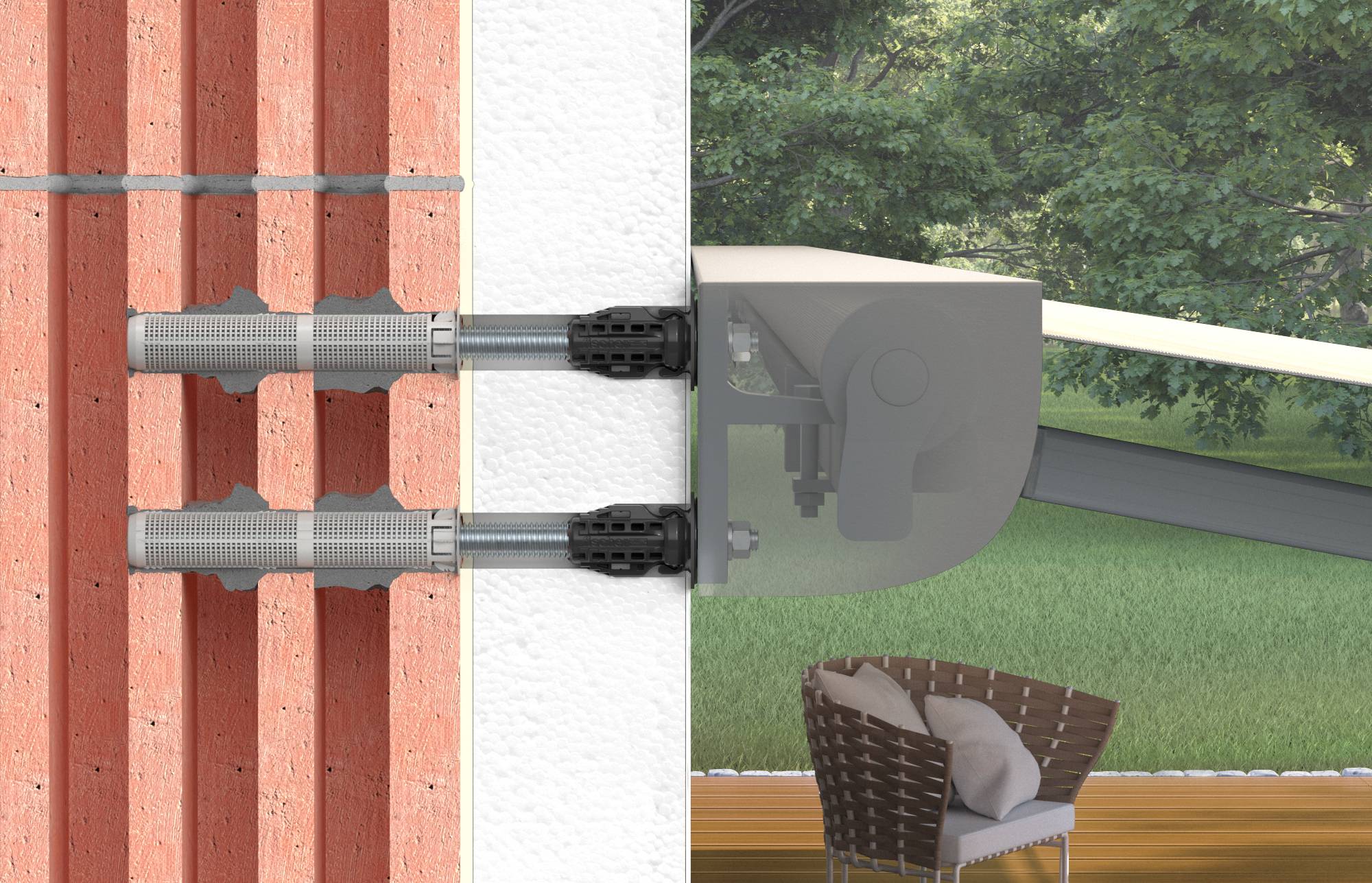

Diagram steny pripevneného markízu s konzolou zakotvený dvoma dlhými skrutkami cez murivá do vnútornej podpornej konštrukcie.

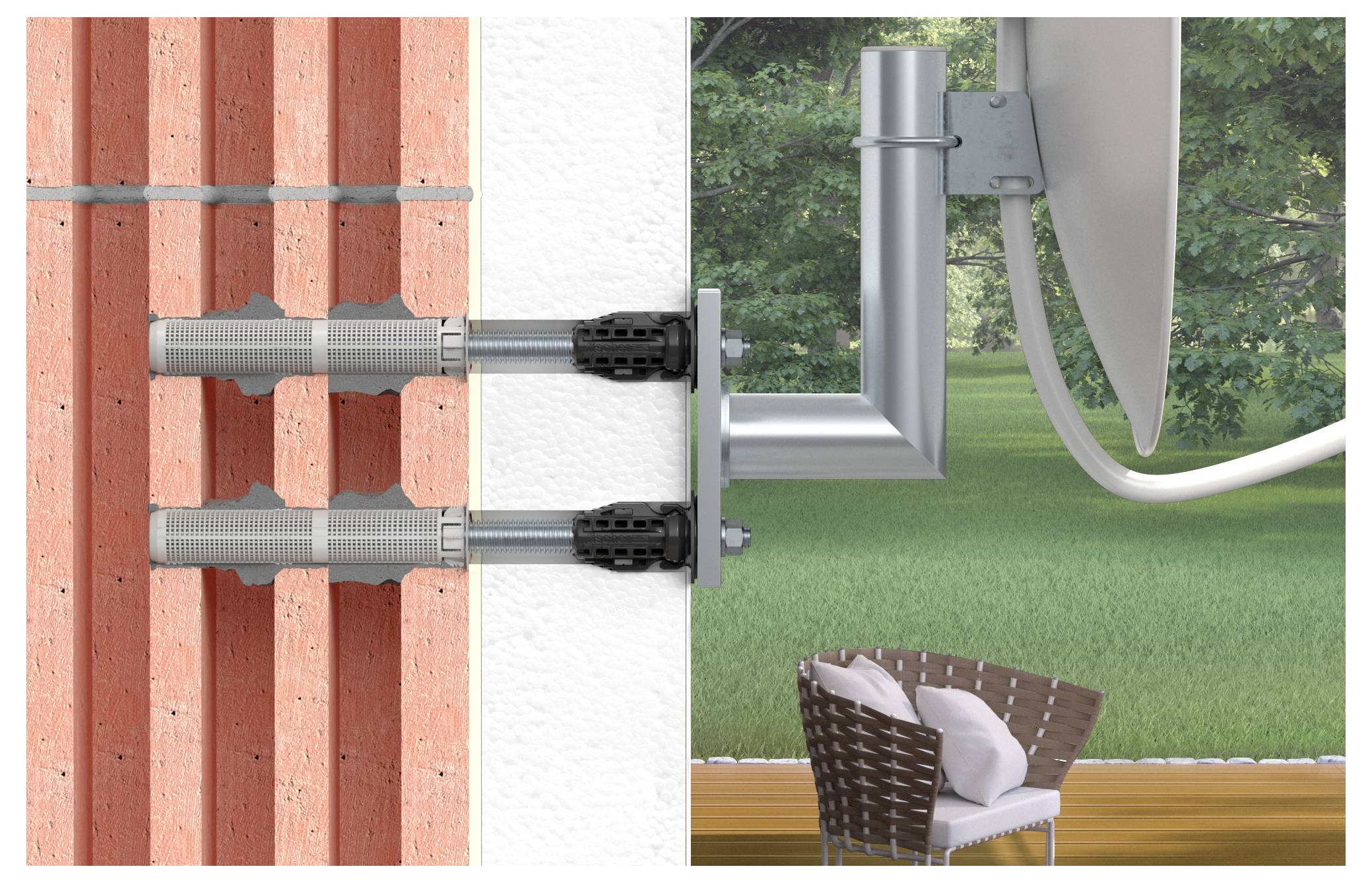

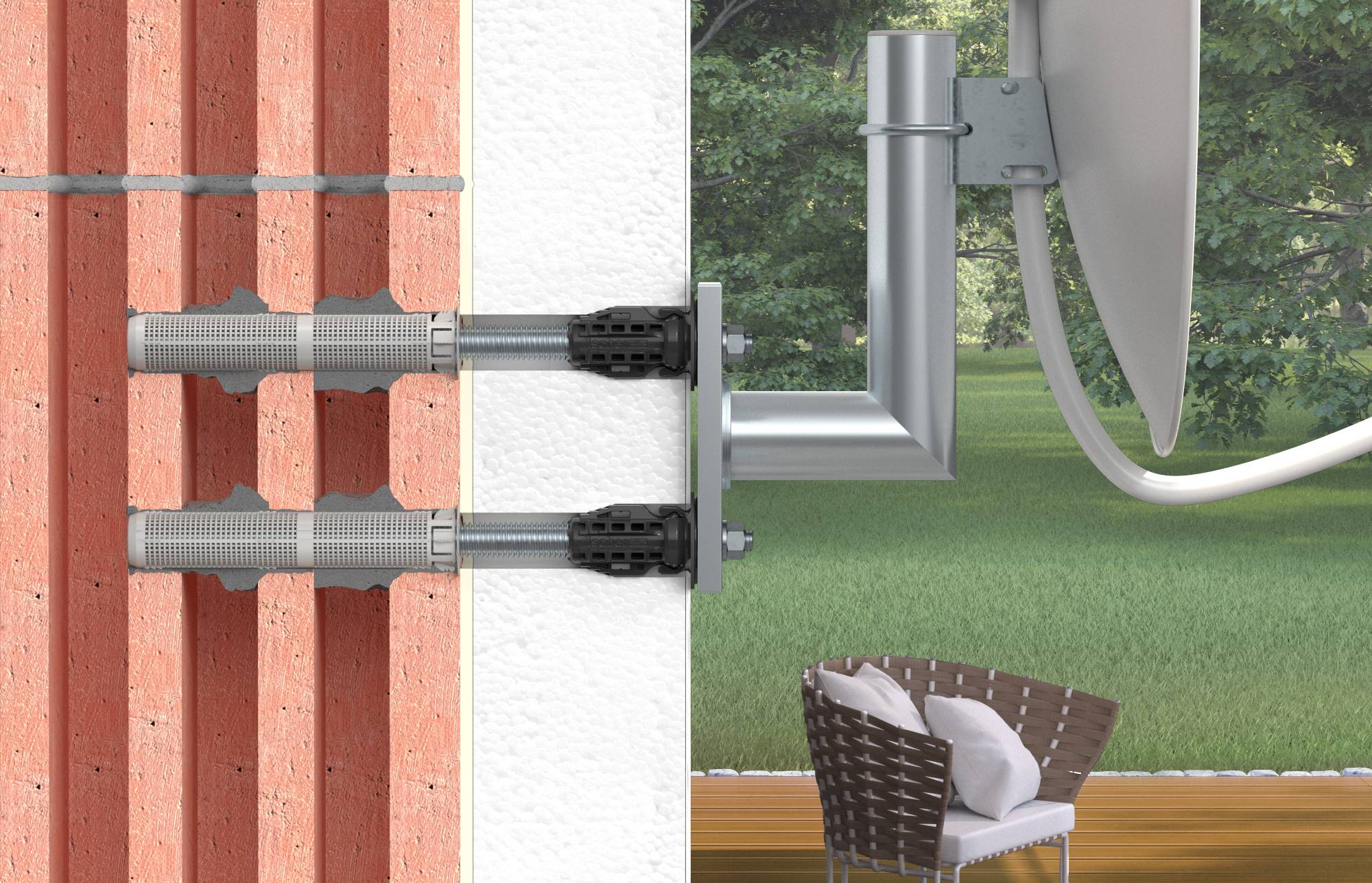

Diagram nástenného držiaka satelitnej paraboly ukotvého cez tehlu a izoláciu do steny budovy, zobrazujúci inštalačný priečny rez.

Fischer 575222 systém pre dištančné montáže (d) 240 mm pozinkované 20 ks-5

Diagram znázorňujúci vrták vyvŕtavajúci sa vodorovne cez vrstvené materiály, s červenou šípkou označujúcou smer vŕtania a malou vloženou značkou označujúcou cieľovú oblasť.

Balená remanufakturovaná tonerová kazeta G&G REBORN s modrou tubusom toneru zobrazenou nižšie, označená číslom 842258 a kompatibilná s Ricoh.

Diagram znázorňujúci konektor kábla, ktorý sa tlačí alebo uzamyka na mieste, s červenými šípkami označujúcimi zapojenie hornej západky na zástrčke.

Schéma vrtáka pohybujúceho sa doľava vrstvami pôdy so šípkami ukazujúcimi rotáciu a smer vŕtania a ikonou indikujúcou rezanie alebo striekacie pôsobenie.

Diagram steny s prirezom zobrazujúcim izolačné vrstvy, so šípkami naznačujúcimi prúdenie vzduchu alebo prenos tepla cez dutinu a okolo potrubia alebo potrubia.

Diagram porovnávajúci dve ukončenia káblov v stene: horná časť ukazuje kábel vytiahnutý von, spodná časť ukazuje kábel bezpečne upevnený a pripojený s červenou šípkou naznačujúcou smer vloženia.

Diagram zobrazujúci vretenovité injekčné zariadenie vnikajúce do vrstvitej tkaniny so šípkami naznačujúcimi otáčanie v smere hodinových ručičiek a hĺbku vniknutia; ikony oka a stopiek naznačujú pozorovanie a načasovanie.

Diagram dvoch upevňovacích prvkov prechádzajúcich vrstvením materiálu, zobrazujúci limit hrúbky '≤ 5 mm' a červenú šípku naznačujúcu smer alebo rozostup na pravej strane.

Diagram zobrazujúci ikonu kruhového konektora, na ktorý červená šípka ukazuje na nástenný držiak, ilustrujúc spôsob pripojenia alebo zarovnania konektora s montážou.

Diagram prierezu dvoch kotevných prvkov upevnených v stene, ktorý ukazuje skrutku vstavenú sprava do horného kotevného prvku a nainštalovaný dolný kotevný prvok v dutine steny.

Prierezový diagram kotvy steny s dvoma upevňovacími prvkami; červené označenia zobrazujú "Tinst" moment uťahovania a požadovaný rozostup/hĺbku 2-7 mm.

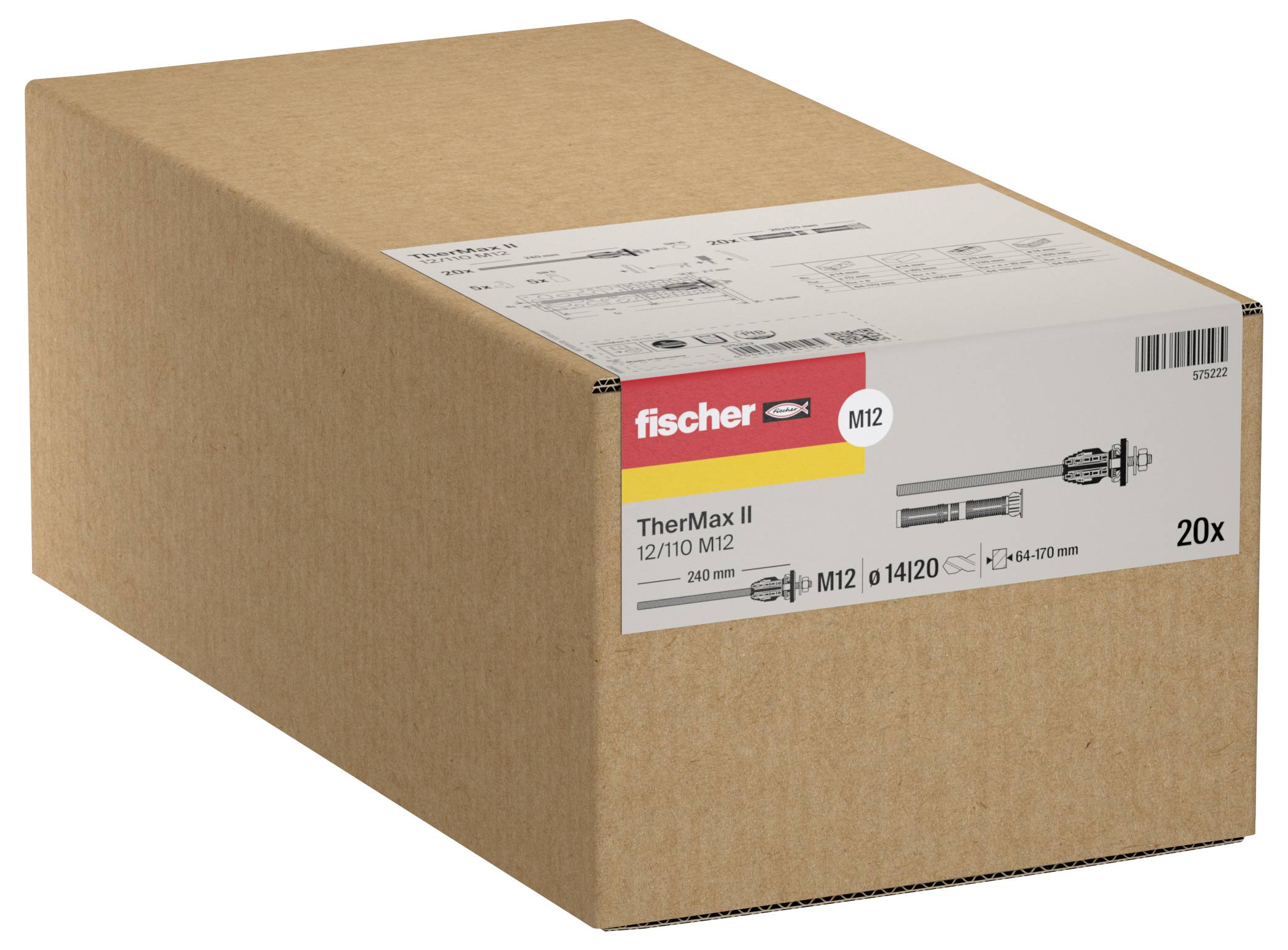

Kartónová krabica sady skrutkovacích prvkov fischer TherMax II M12, na prednej strane označená 20x.

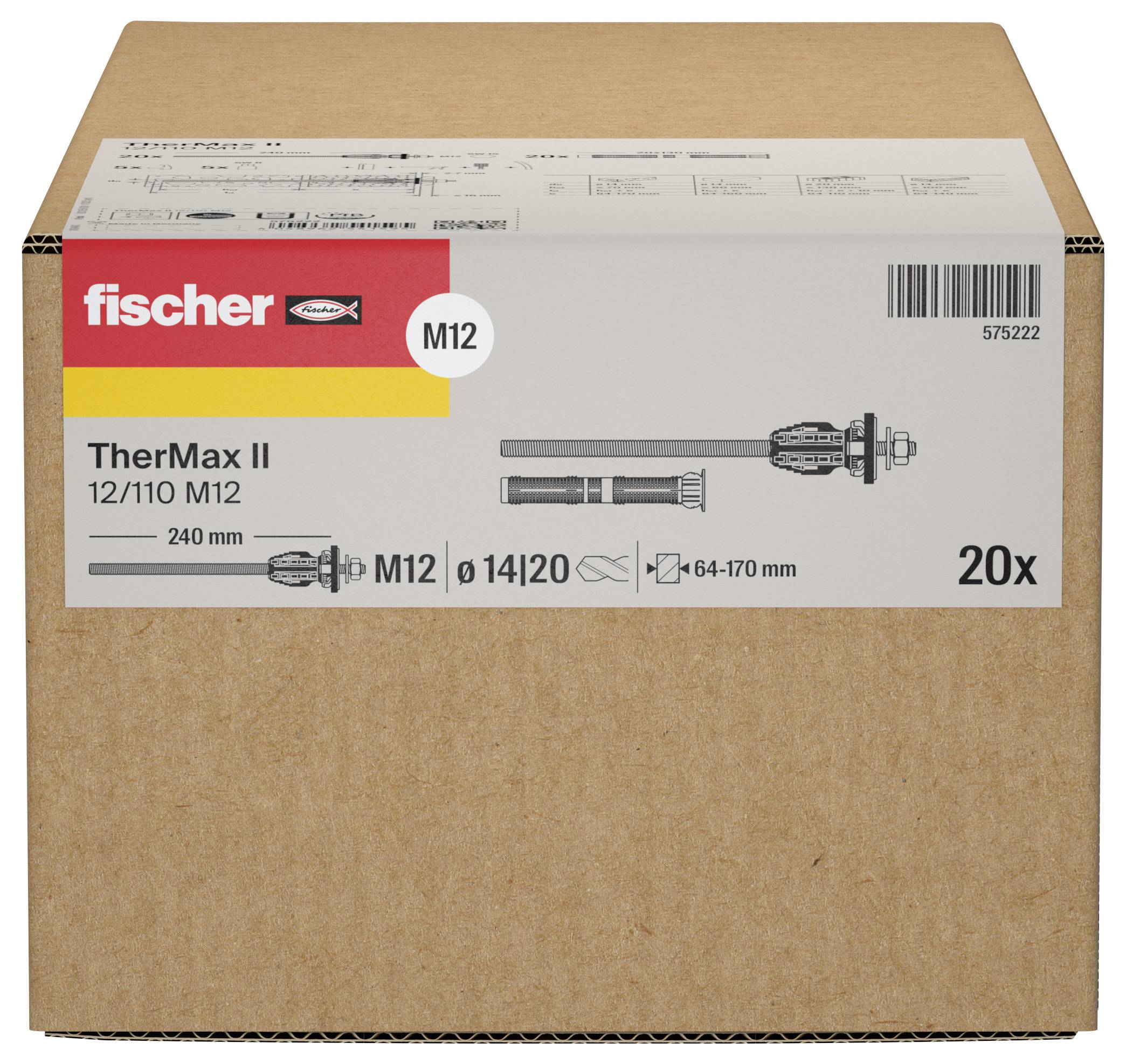

Kartónová krabica označená 'fischer TherMax II 12/110 M12' s ilustráciami produktu, čiarovým kódom a množstvom '20x'.

1/19

Kategória výrobku

systém pre dištančné montáže

Dĺžka

240 mm

Obsah

20 ks

Vlastnosti materiálu

pozinkované

Vhodné pre

betón

Datasheety: (PDF)

Doručenie: Po 14. 9.

30 Set(y)

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (340,65 € / kus)

340,65 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

fischer dištančný montážny systém TherMax II 12/110 M12

Skutočná odolnosť voči prudkému dažďu a dlhotrvajúca ochrana pred vlhkosťou.
Unikátna kompenzácia pre šikmé vŕtané otvory do 5°.
Maximálna bezpečnosť a flexibilita vďaka schválenému nastaveniu bez drahého špeciálneho náradia.
Optimálna geometria kužeľa pre presné a jednoduché frézovanie bez natrhnutia povrchu omietky.
Žiadny tepelný most vďaka protichladovému kužeľu.
Absorbuje ťažké bremená a je obzvlášť ľahko inštalovateľný.

Technické parametre

Oblasť použitia: Markízy
Závit M12
Veľkosť závitu: 12 mm
Závitová tyč: M12 x 204 mm
Montážny krútiaci moment: 20 Nm
Pripojovací závit: M12
Hrúbka nenosnej vrstvy: 64 - 170 mm
S krycou krytkou: Áno
S hmoždinkou: Nie
S podložkou: Áno
Certifikačné značky / schválenia: ETA - Európske technické posúdenie
Prostredie: Vlhká miestnosť / Vonkajší priestor

Kategória výrobku: systém pre dištančné montáže

Dĺžka: 240 mm

Obsah: 20 ks

Vlastnosti materiálu: pozinkované

Vhodné pre: betón

Vr. matky: áno

Na stiahnutie

Datasheet

Datasheet 3760685 Fischer 575222 systém pre dištančné montáže (d) 240 mm pozinkované 20 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760685 Fischer 575222 systém pre dištančné montáže (d) 240 mm pozinkované 20 ks

Popis

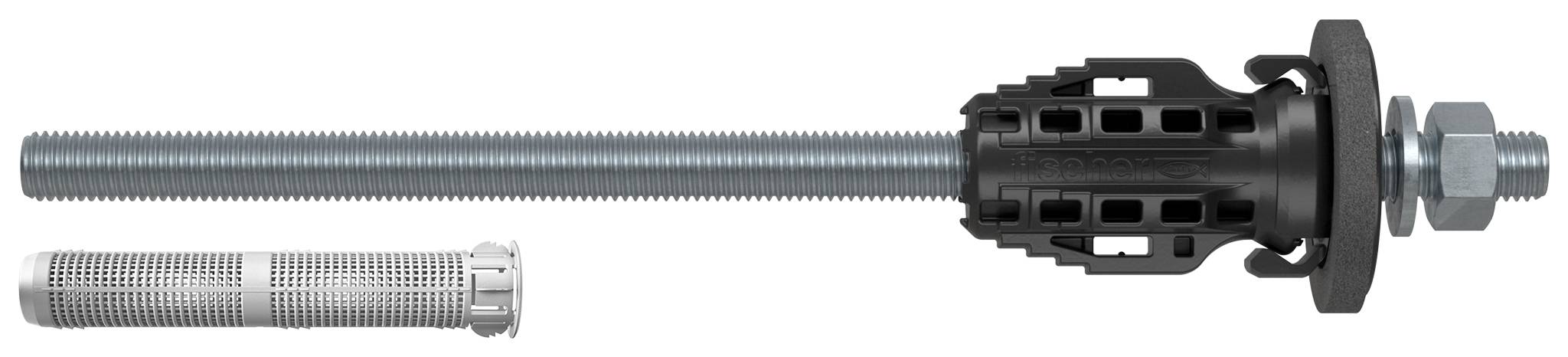

Dištančný montážny systém fischer TherMax II je riešením pre upevnenie bez tepelných mostov na zateplené fasády. Systém pozostáva zo špeciálnej kotevnej tyče vyrobenej z galvanicky pozinkovanej ocele s kužeľom vystuženým sklenenými vláknami, krycej krytky s tesniacim krúžkom EPDM a závitového čapu. Protitepelný kužeľ na kotviacej tyči si sám prerezáva cestu cez omietku do izolačného materiálu, čím prerušuje tepelný most. V kombinácii s rôznymi injektážnymi maltami fischer je systém schválený pre množstvo stavebných materiálov. Súčasťou balenia je kotviace puzdro na upevnenie šetriace maltu v dierovanom tehlovom murive. Samostatná krycia krytka s tesniacim krúžkom EPDM spolu so zaoblenou hlavou kužeľa kompenzuje šikmé vŕtané otvory. Tesniaci krúžok z EPDM chráni pred prenikajúcou vlhkosťou a prudkým dažďom. TherMax II upevňuje ťažké bremená, ako sú markízy, klimatizácie a satelitné systémy, do betónu, pórobetónu a muriva z dutých a plných tehál.
