Fischer 575229 systém pre dištančné montáže (d) 380 mm pozinkované 2 ks

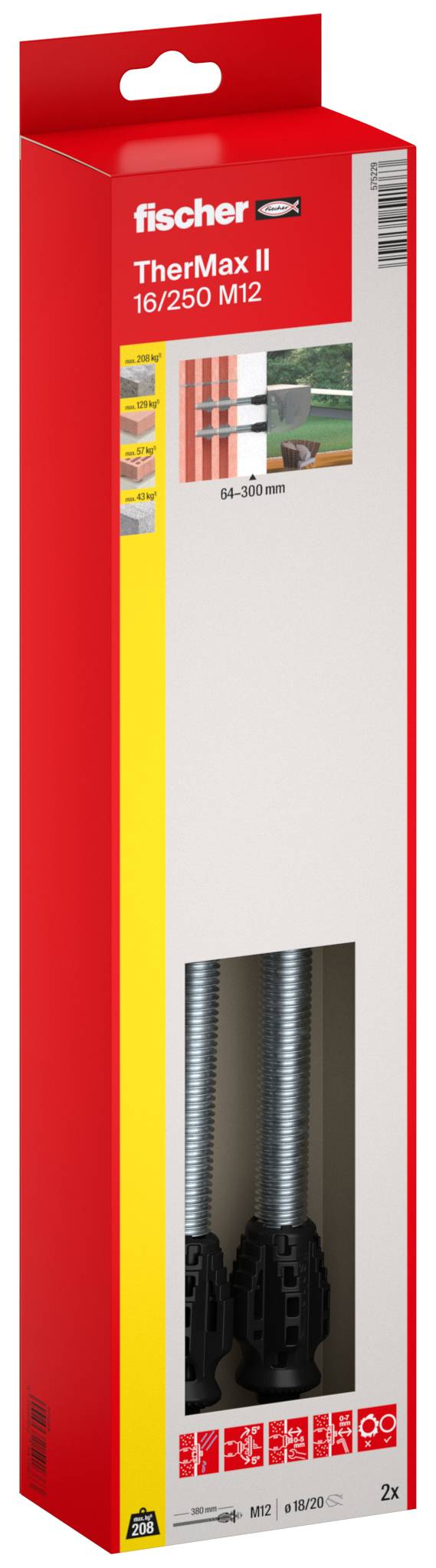

Obrázok balenia sady skrutkovacich prvkov Fischer TherMax II 16/25 M12, červená krabica s dvoma čiernymi kotviacimi prvkami na stene viditeľnými v spodnej časti.

Technická schéma skrutkovacieho kotvy do betónu, ktorá zobrazuje dva inštalačné pohľady s označenými rozmermi pre hĺbku otvoru, dĺžku kotvy a hrúbku upevnenia.

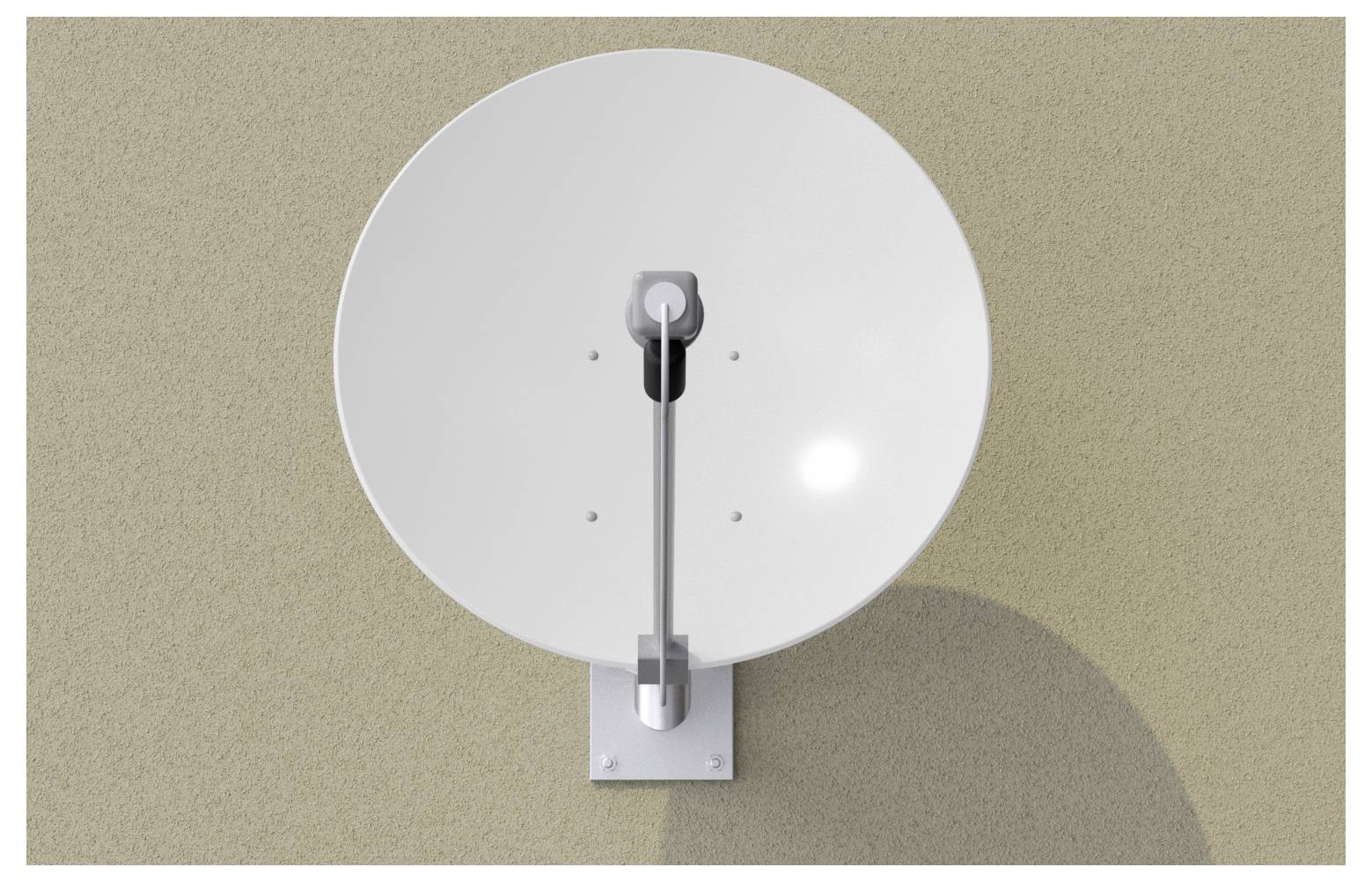

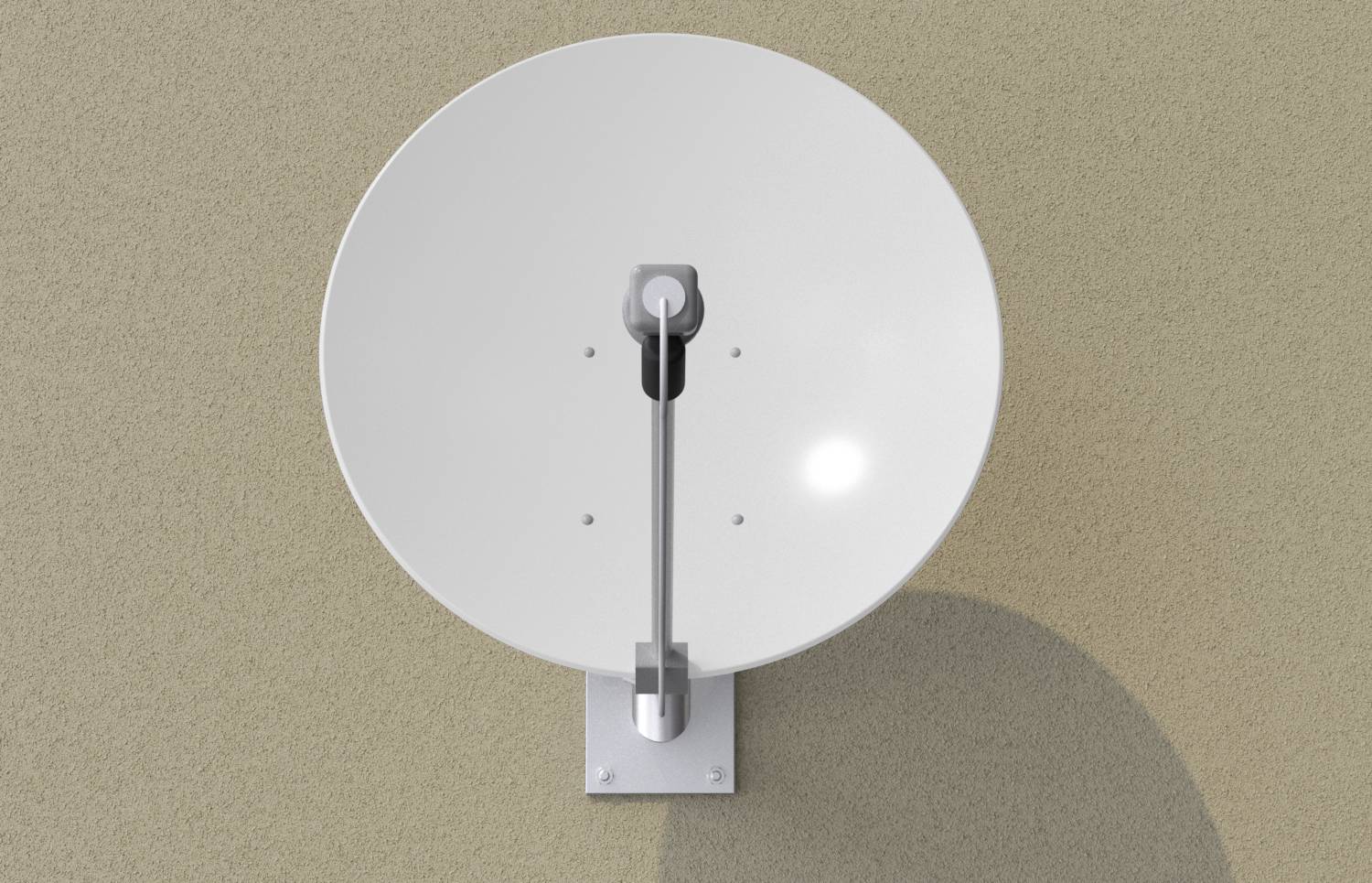

Biela okrúhla satelitná parabola umiestnená na béžovej stene s centrálnym podperným ramenom a tieňom vrhaným doprava dole.

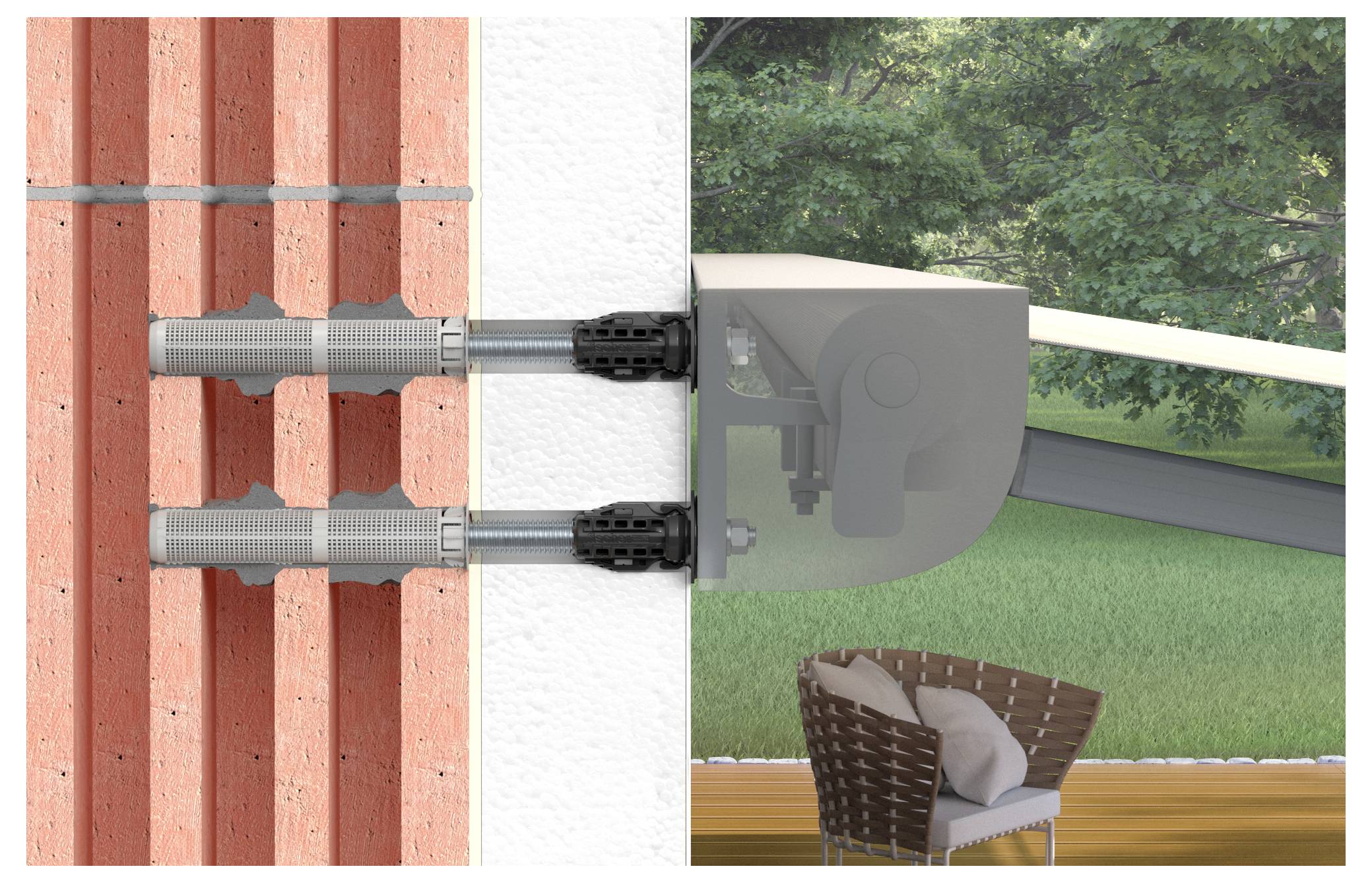

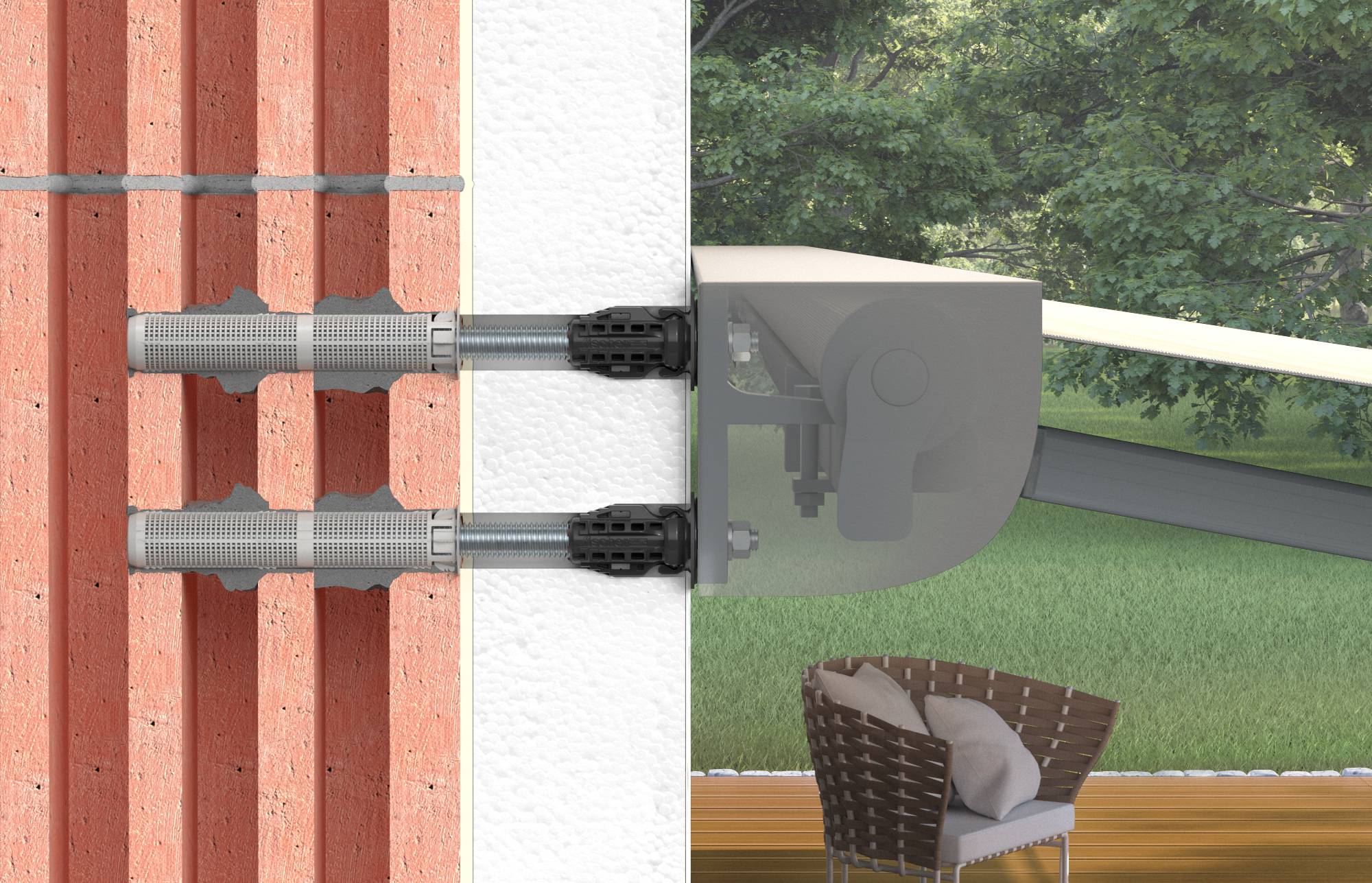

Prierezový diagram markízy alebo tieneného mechanizmu ukotvený v murovej stene, ktorý ukazuje dva montážne skrutky cez izoláciu do ramena s konzolou.

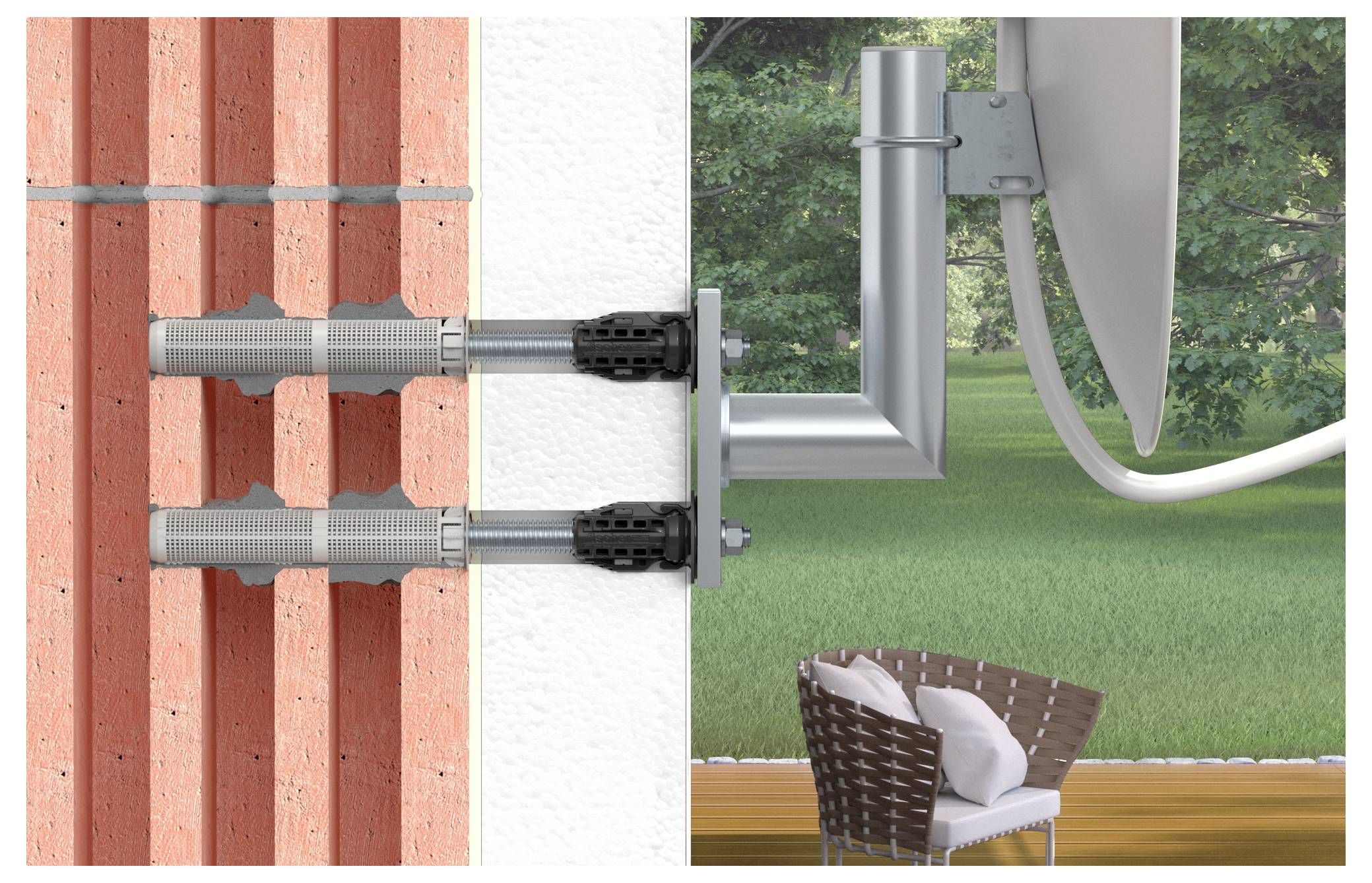

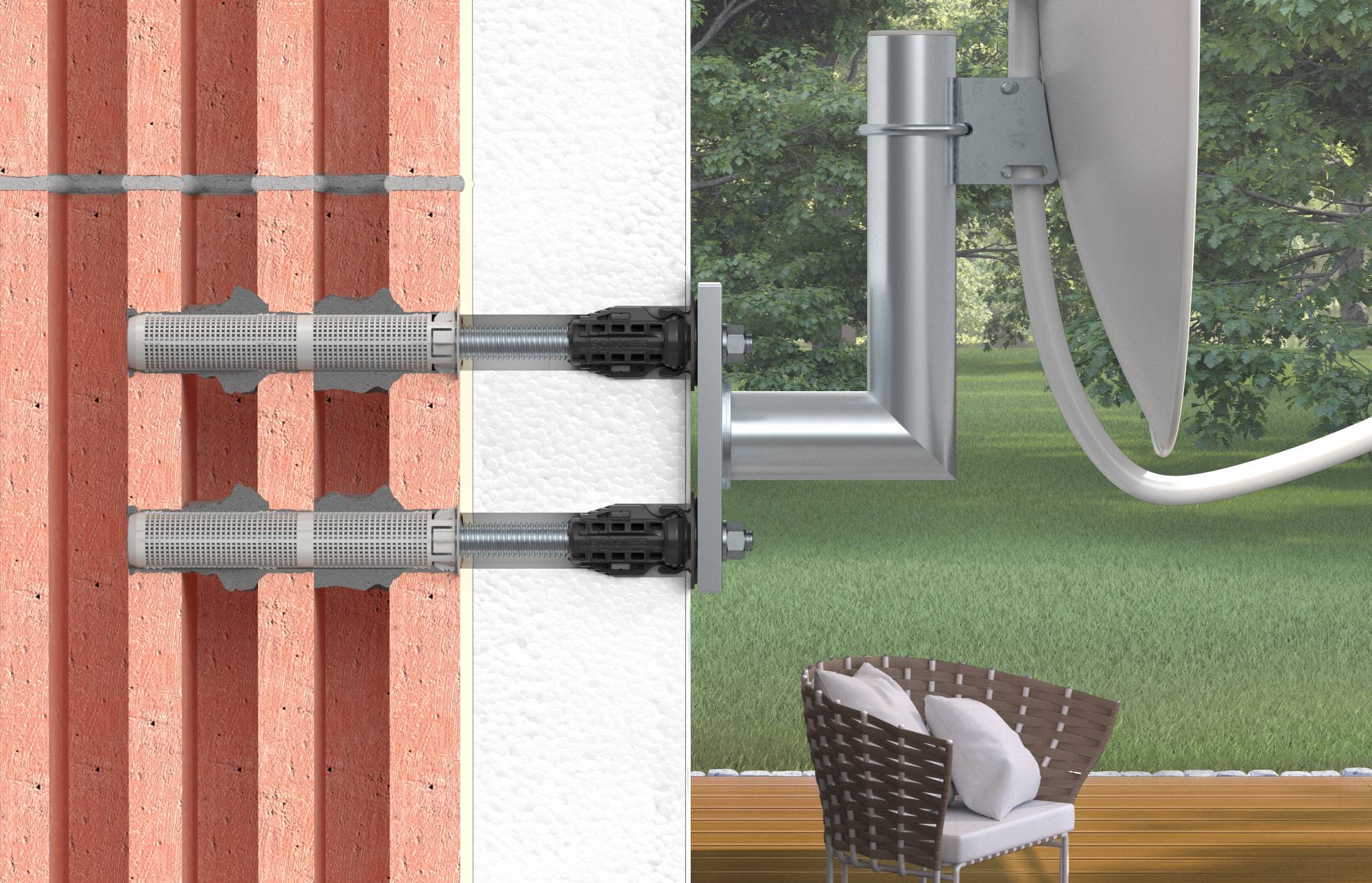

Diagram inštalácie nástennej satelitnej antény, zobrazujúci kotevné skrutky upevňujúce konzolu cez tehlovú stenu a externý montážny systém.

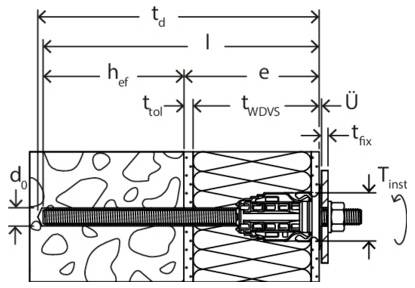

Technický diagram kotvenia do steny v príčnom reze, zobrazujúci izolovanú stenu a rozmery upevňovača označené ako t_d, l, h_ef, e, t_wDVS, t_fix, d_0, T_inst a Ü.

Diagram popisu vŕtacieho bitu vloženého vodorovne cez vrstvenný materiál, so šípkou označujúcou smer vŕtania a malým vloženým obrázkom ukazujúcim polohu vŕtania.

Technická schéma zobrazujúca murársku kotviaci skrutku s červenými čiarami rozmerov označenými k=td, td a e merajúcimi celkovú dĺžku, zabudovanie a vzdialenosť od okraja.

Zobrazené sú dve pozície upínacej svorky kábla, s červeným T-tvarovým značkovačom a šípkou označujúcou miesto, kde stlačiť západku na púzdre konektora.

Ilustrácia vrták vŕtajúceho sa vrstvovým materiálom zľava doprava s červenými šípkami naznačujúcimi pohyb vpred a rotačný pohyb a troskami padajúcimi z otvoru.

Fischer 575229 systém pre dištančné montáže (d) 380 mm pozinkované 2 ks-10

Diagram s prieresom dvoch ukončení káblov v stene, zobrazujúci čierny kábel hore a červený kábel dole so šípkami označujúcimi smer ťahu.

Diagram zobrazujúci závitový implantát alebo skrutku vloženú cez vrstvené tkanivo, so šípkami naznačujúcimi rotáciu a smer plus symbol hodín naznačujúci čas alebo trvanie.

Prierez s diagramom znázorňujúcim dva káblikové konektory cez stenu; minimálne odstúpenie označené ako „≤ 5 mm" s červenou šípkou naznačujúcou smer.

Diagram zobrazujúci kruhový konektor a červenú šípku smerujúcu na zásuvku alebo zásuvnicu na stene, ktorá naznačuje vloženie alebo pripojenie.

Diagram mechanickej kotvy vkladanej do vrtu v stene, ktorý zobrazuje expanzné rukávy upevňujúce sa v podklade.

Prierezový diagram upevňovacieho zostavenia zobrazujúci smer utiahovania "Tinst" a požadovaný rozostup 2-7 mm.

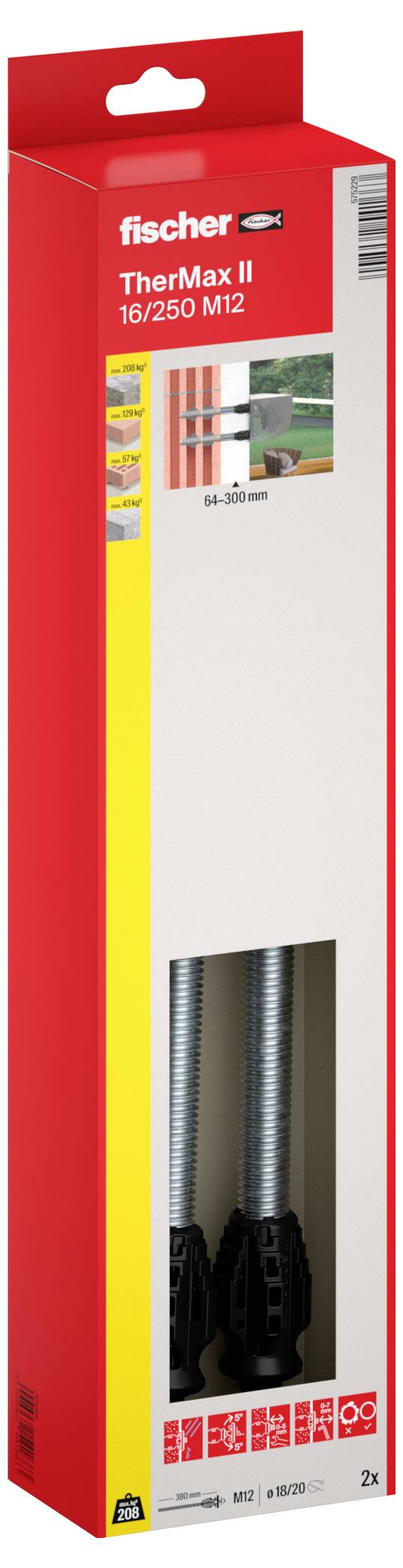

Sada kotiev Red Fischer TherMax II v krabici označená „16/250 M12" s obrázkom produktu a čiarovým kódom na aplikácie montáže na steny.

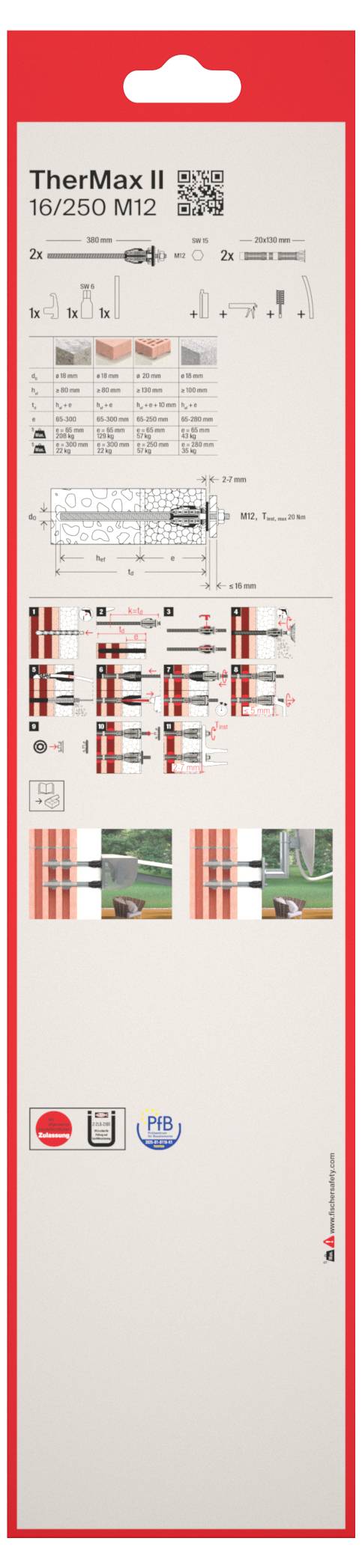

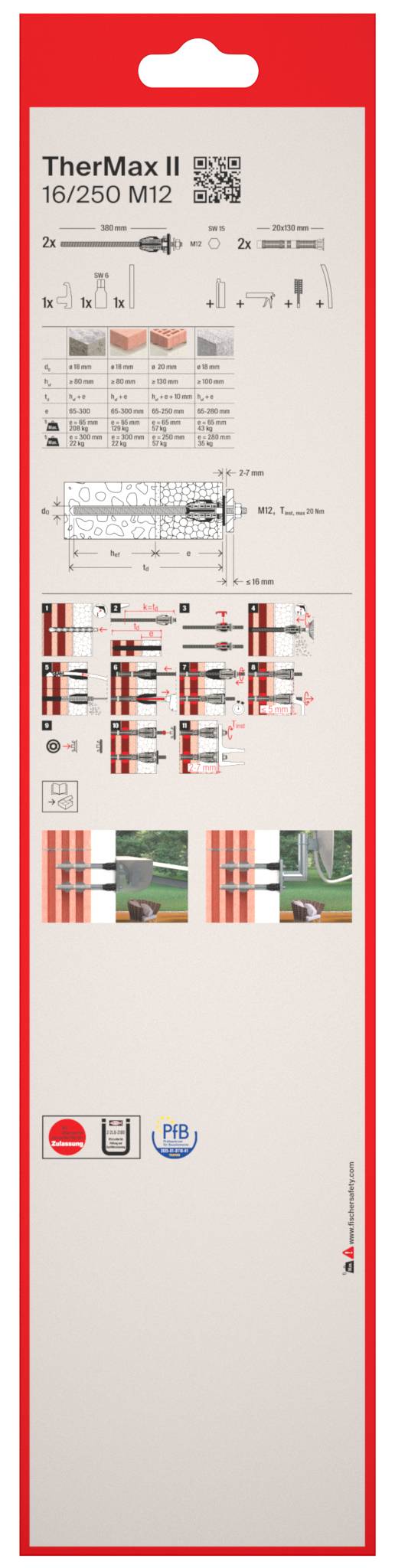

Balíček produktu TherMax II pre 16/250 M12 konektory, zobrazujúci schémy zapojenia, rozmery a príklady inštalácie na červeno-bielej krabici.

1/19

Kategória výrobku

systém pre dištančné montáže

Dĺžka

380 mm

Obsah

2 ks

Vlastnosti materiálu

pozinkované

Vhodné pre

betón

Datasheety: (PDF)

Doručenie: Po 14. 9.

30 Set(y)

Počet (Veľkosť balenia 2 ks)

Set(y)

Celkom (58,53 € / kus)

58,53 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

fischer dištančný montážny systém TherMax II 16/250 M12 (2)

Skutočná odolnosť voči prudkému dažďu a dlhotrvajúca ochrana pred vlhkosťou.
Unikátna kompenzácia pre šikmé vŕtané otvory do 5°.
Maximálna bezpečnosť a flexibilita vďaka schválenému nastaveniu bez drahého špeciálneho náradia.
Optimálna geometria kužeľa pre presné a jednoduché frézovanie bez natrhnutia povrchu omietky.
Žiadny tepelný most vďaka protichladovému kužeľu.
Absorbuje ťažké bremená a je obzvlášť ľahko inštalovateľný.

Technické parametre

Oblasť použitia: Markízy
Závit M16
Veľkosť závitu: 16 mm
Závitová tyč: M16 x 344 mm
Montážny krútiaci moment: 20 Nm
Pripojovací závit: M12
Hrúbka nenosnej vrstvy: 64 - 300 mm
S krycou krytkou: Áno
S hmoždinkou: Nie
S podložkou: Áno
Certifikačné značky / schválenia: ETA - Európske technické posúdenie
Prostredie: Vlhká miestnosť / Vonkajší priestor

Kategória výrobku: systém pre dištančné montáže

Dĺžka: 380 mm

Obsah: 2 ks

Vlastnosti materiálu: pozinkované

Vhodné pre: betón

Vr. matky: áno

Na stiahnutie

Datasheet

Datasheet 3760689 Fischer 575229 systém pre dištančné montáže (d) 380 mm pozinkované 2 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760689 Fischer 575229 systém pre dištančné montáže (d) 380 mm pozinkované 2 ks

Popis

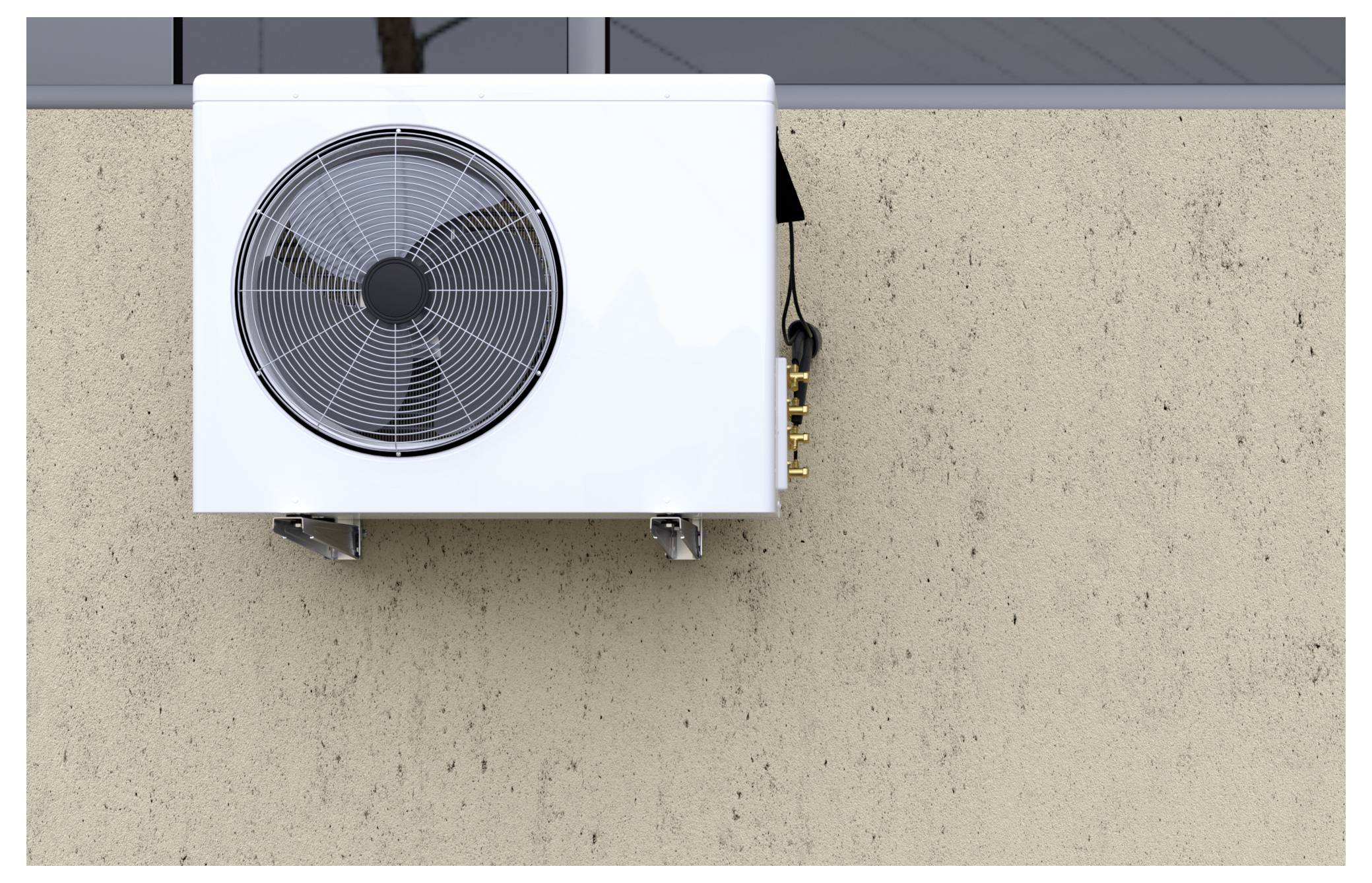

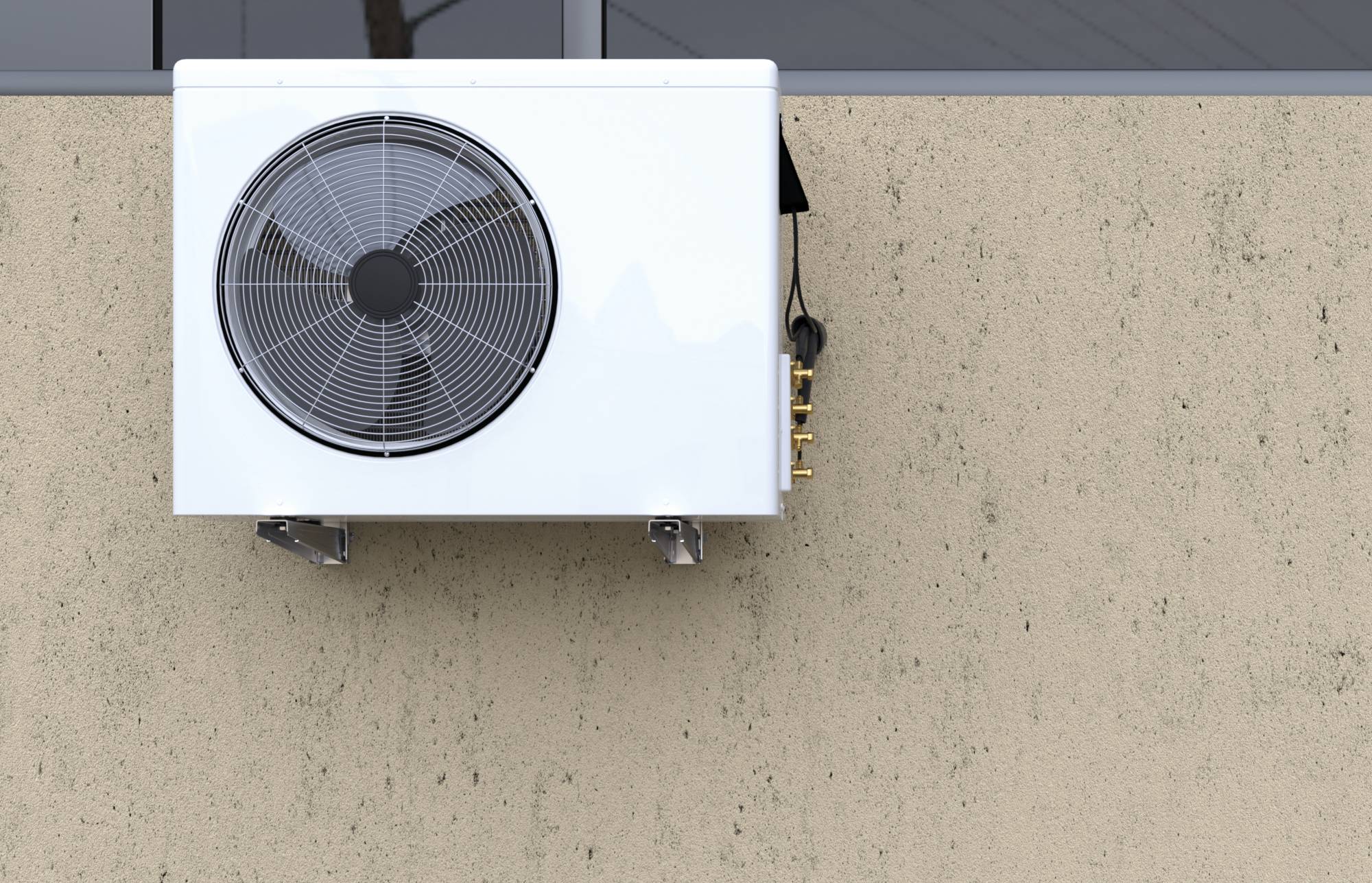

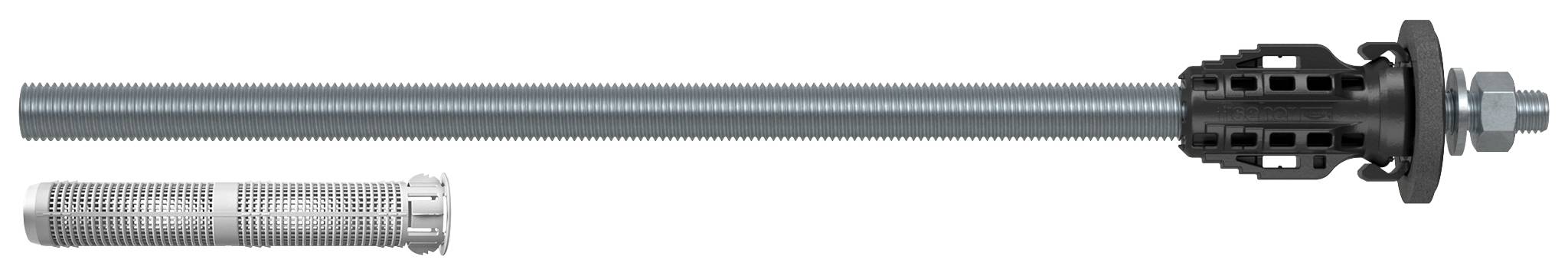

Dištančný montážny systém fischer TherMax II je riešením pre upevnenie bez tepelných mostov na zateplené fasády. Systém pozostáva zo špeciálnej kotevnej tyče vyrobenej z galvanicky pozinkovanej ocele s kužeľom vystuženým sklenenými vláknami, krycej krytky s tesniacim krúžkom EPDM a závitového čapu. Protitepelný kužeľ na kotviacej tyči si sám prerezáva cestu cez omietku do izolačného materiálu, čím prerušuje tepelný most. V kombinácii s rôznymi injektážnymi maltami fischer je systém schválený pre množstvo stavebných materiálov. Súčasťou balenia je kotviace puzdro na upevnenie šetriace maltu v dierovanom tehlovom murive. Samostatná krycia krytka s tesniacim krúžkom EPDM spolu so zaoblenou hlavou kužeľa kompenzuje šikmé vŕtané otvory. Tesniaci krúžok z EPDM chráni pred prenikajúcou vlhkosťou a prudkým dažďom. TherMax II upevňuje ťažké bremená, ako sú markízy, klimatizácie a satelitné systémy, do betónu, pórobetónu a muriva z dutých a plných tehál.
