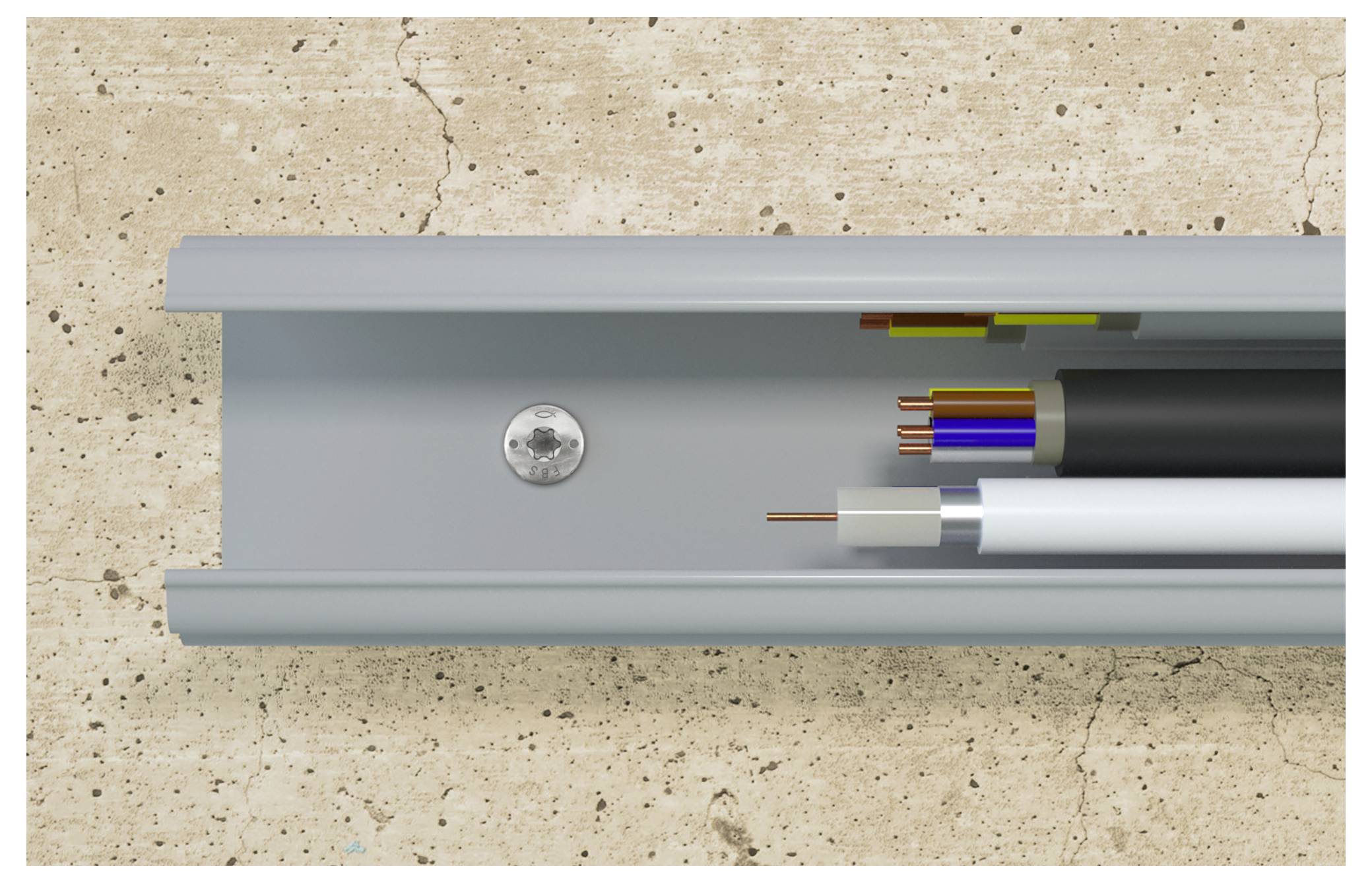

Prierez stenovo upevneného káblovodu s viazanými elektrickými a vláknobetónovými káblami v sivom kovovom kanáli.

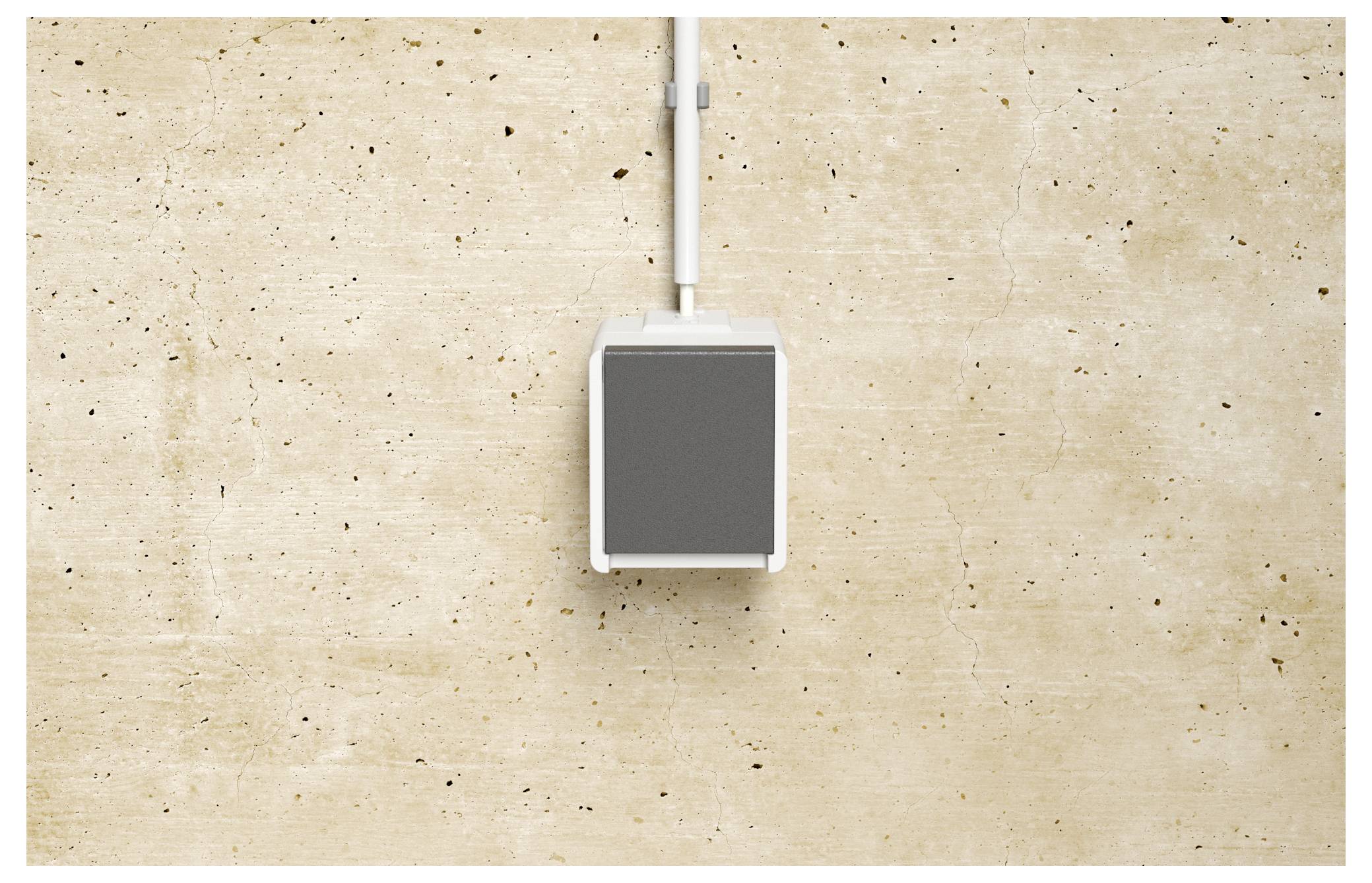

Biela elektrická zásuvka na stene s zaplunutým bielym kábkom na béžovej štruktúrovanej stene, pohľad zhora.

Minimalistická nástenná polička s čiernym reproduktorom, naskladanými knihami a rámovanou fotografiou budovy nad ňou na pozadí béžovej textúrovanej steny.

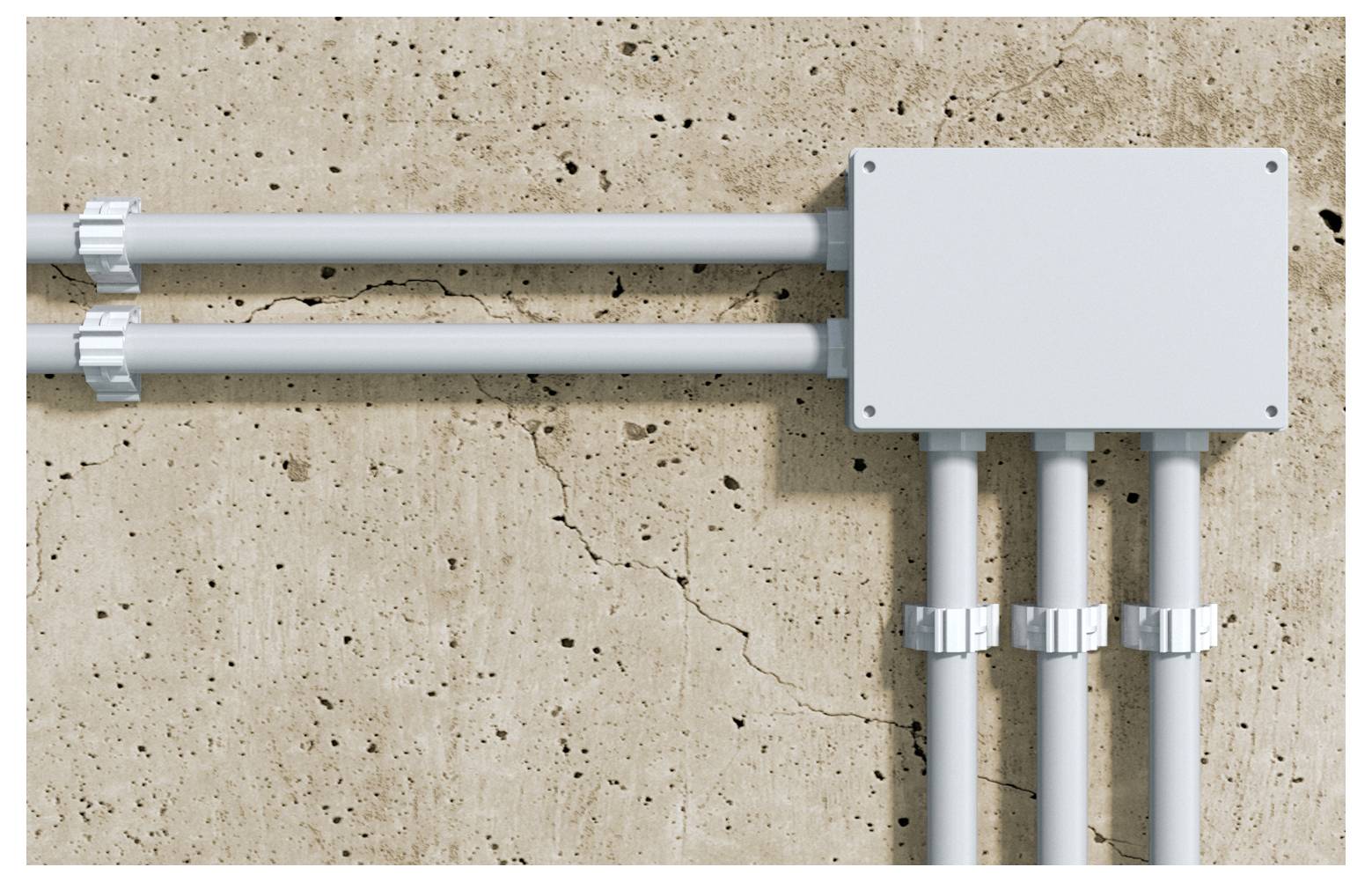

Elektrické drážkovače vchádzajú do spojovacieho boxu upevneného na betónovej stene.

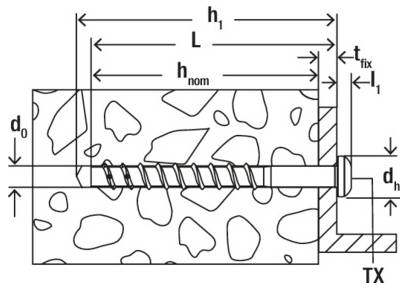

Technický diagram skrutkovacieho spojovacieho prvku v murive, ktorý ukazuje zabudovanie a rozmery upevnenia označené h1, L, hnom, d0, dh, tfix, l1 a TX.

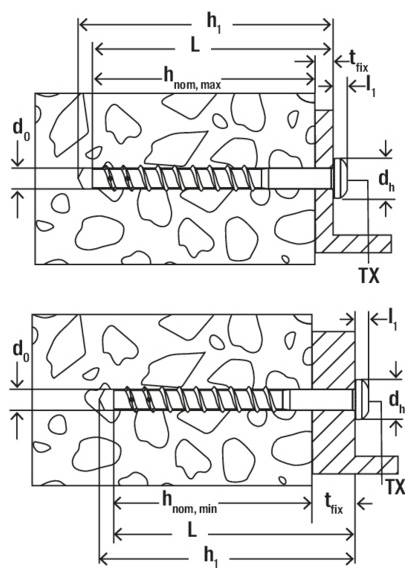

Technický diagram zobrazujúci dva prierezy murárskych kotevných skrutiek s rozmermi označenými pre hĺbku otvoru, zapustenie, dĺžku skrutky a hrúbku upevňovacieho prvku

Schéma závitového skrutkovacieho prvku vloženého horizontálne cez betónovú stenu s červenou šípkou ukazujúcou na špičku skrutky.

Diagram katétra prechádzajúceho cez tkanivo so červenou šípkou ukazujúcou kvapalinu alebo silu pohybujúcu sa zľava doprava von z tela.

Fischer 579370 Concrete screw 30 mm TX glavanizované zinkom 200 ks-9

Diagram rozširovacieho kotvy vloženej do steny, so šípkou ukazujúcou na límec kotvy blízko povrchu.

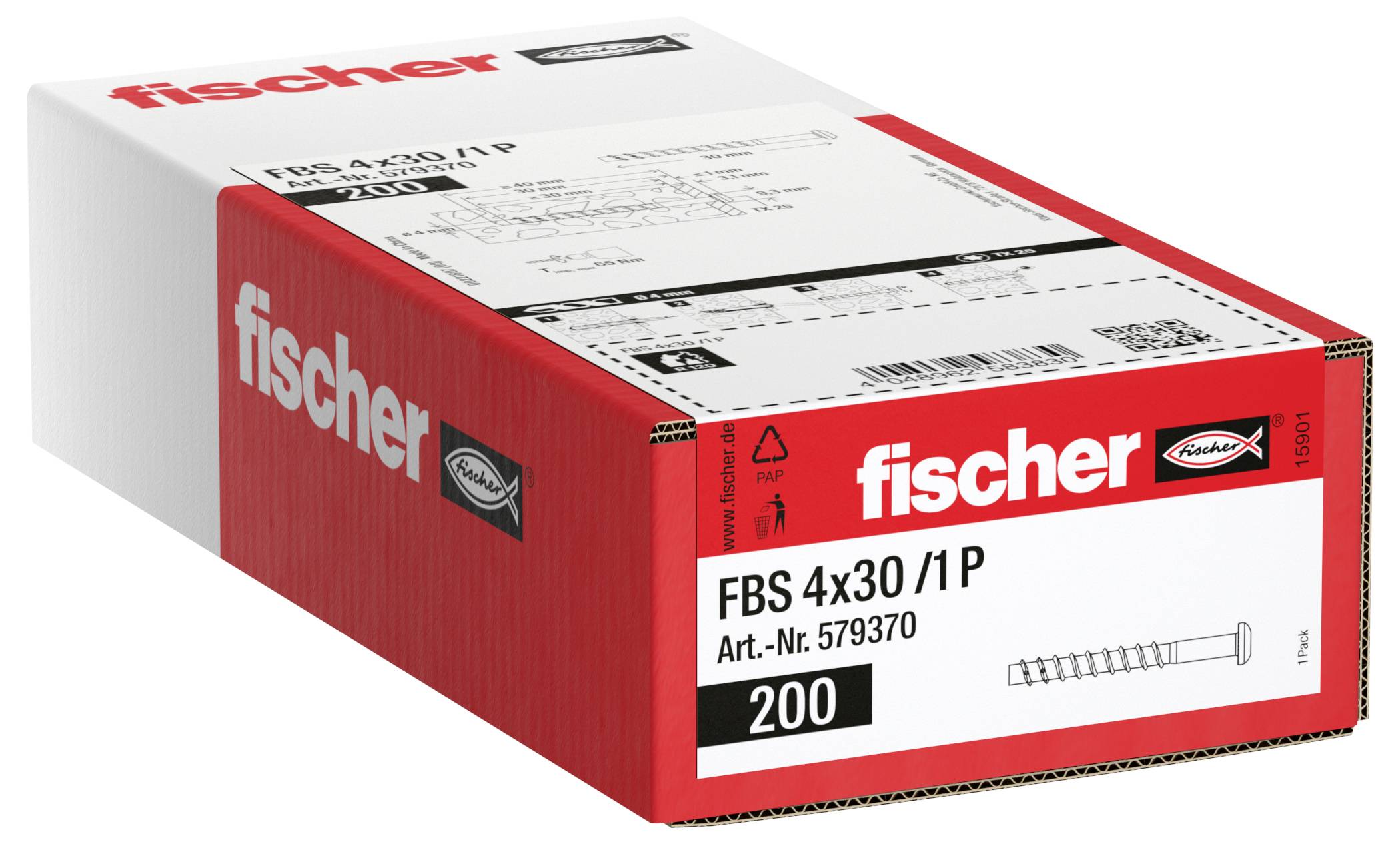

Červená krabica na balenie Red Fischer pre kotvové prvky "fischer" FBS 4x30/1 P, označená "200" a "Art.-Nr. 579370".

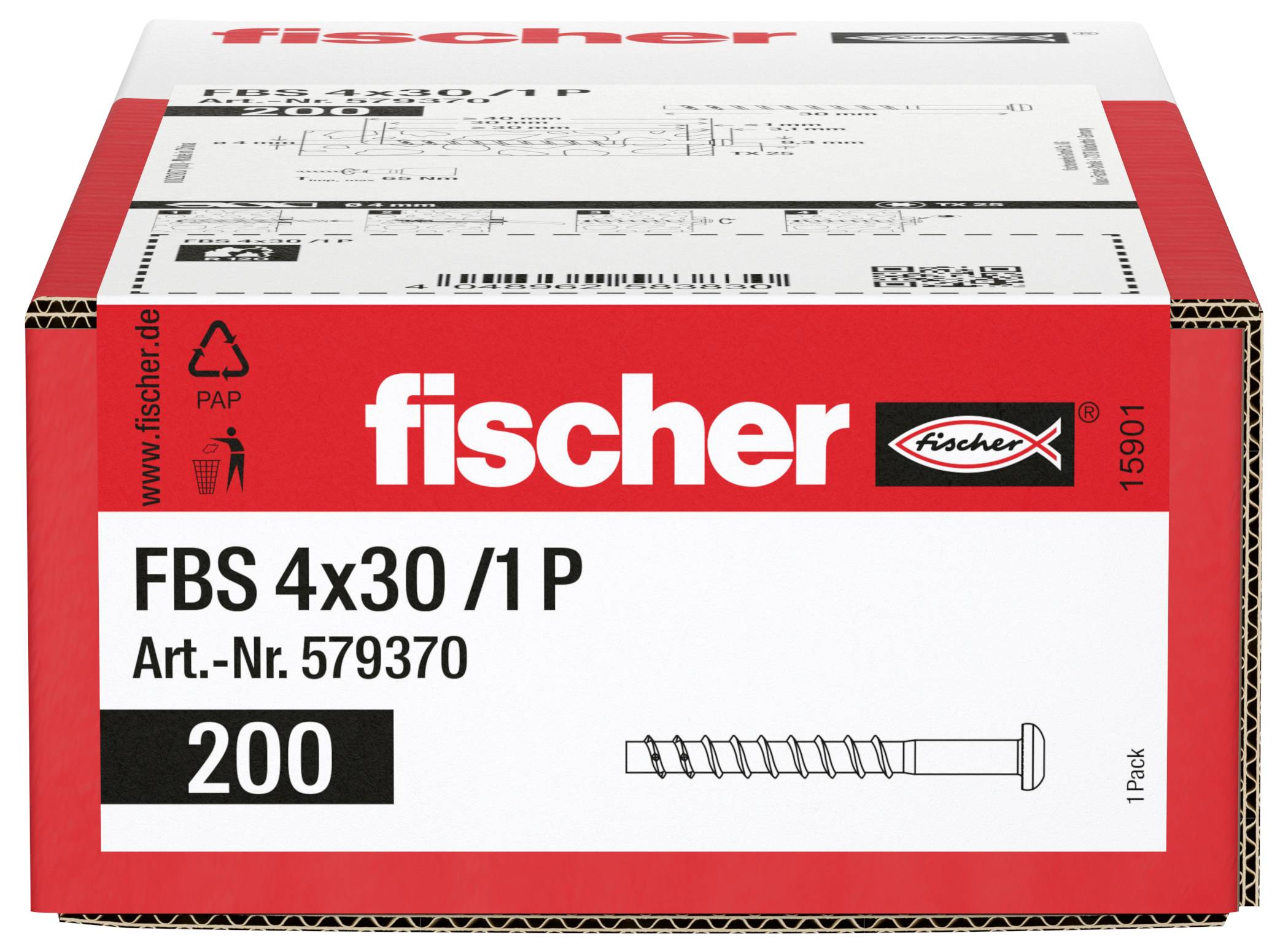

Fischer FBS 4x30/1 P krabica 200 betónových skrutiek s názvom produktu, číslom položky 579370 a obrázkom skrutky.

1/13

Datasheety: (PDF)

Doručenie: Št 27. 8.

30 Set(y)

Počet (Veľkosť balenia 200 ks)

Set(y)

Celkom (35,99 € / kus)

35,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

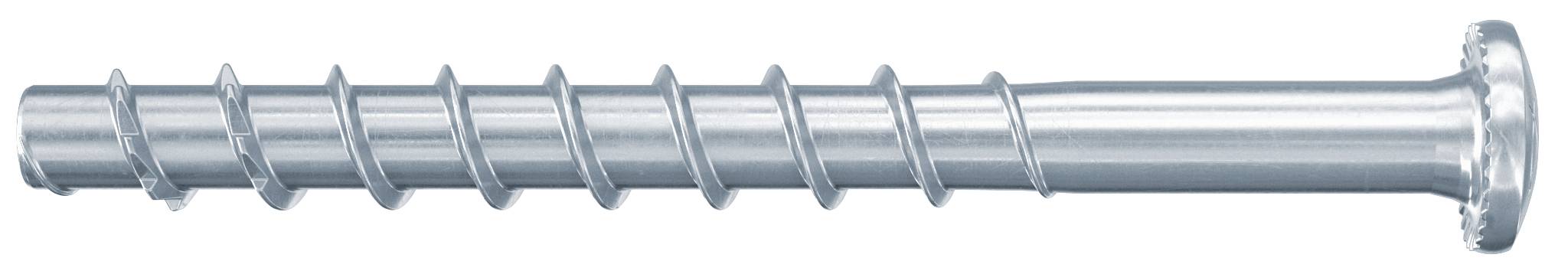

fischer skrutka do betónu FBS 4 x 30 /1 P s panheadom, galvanicky zinkovaná oceľ

Rýchla a jednoduchá montáž a demontáž pomocou akumulátorového skrutkovača, rázového uťahováka alebo manuálnej inštalácie rukou.
Flexibilné použitie na rôznych povrchoch.
Dve hĺbky kotvenia ponúkajú vysokú flexibilitu, napríklad pri premostení omietky, a umožňujú flexibilné prispôsobenie sa zaťaženiu.
Posúdenie požiarnej bezpečnosti podľa normy R120 zvyšuje bezpečnosť a umožňuje použitie aj v prípade požiaru.

Technické parametre

Minimálna hĺbka vrtu: 40 mm
Minimálna hĺbka vŕtaného otvoru pre montáž cez priechodný otvor: 40 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 30 / 1 mm
Rozmery skrutiek: 4,0 x 30 mm
Dĺžka skrutky: 30 mm
Priemer hlavy: 9,3 mm
Veľkosť bitov (TX): 25
Menovitý priemer vrtáka: 4 mm
Dĺžka kotvy: 30 mm
Pohon: TX25
Prostredie: Vnútorné

Kategória výrobku: Concrete screw

Pohon: TX

Obsah: 200 ks

Dĺžka: 30 mm

Vlastnosti materiálu: glavanizované zinkom

Tvar hlavy: Pan Head

Na stiahnutie

Datasheet

Datasheet 3760709 Fischer 579370 Concrete screw 30 mm TX glavanizované zinkom 200 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760709 Fischer 579370 Concrete screw 30 mm TX glavanizované zinkom 200 ks

Popis

Betónové skrutky fischer FBS 4 a 5 P sú kotviace riešenie vyrobené z galvanicky pozinkovanej ocele so šošovkovou hlavou a TX držiakom. FBS 4 a 5 P sú ideálne na montáž líšt, zásuviek na omietku, káblových kanálov, elektrických inštalácií a aplikácií HVAC všeobecne, ako aj v sektore domácich prác. Keď sa skrutka do betónu zaskrutkuje do vyvŕtaného otvoru, boky závitu sa zarežú do podkladu tvarovým spôsobom a zabezpečia únosnosť. Minimálne vŕtanie šetrí čas počas montáže. Odporúčané zaťaženia pre betón, ako aj vhodnosť pre murivo s hustou štruktúrou, ako sú plné tehly z kremičitanu vápenatého, a požiarna odolnosť podľa R 120 zaručujú dodatočnú bezpečnosť.
