Fischer FH II 12/10 S K NV vysokovýkonná kotva 12 mm 090934 1 sada

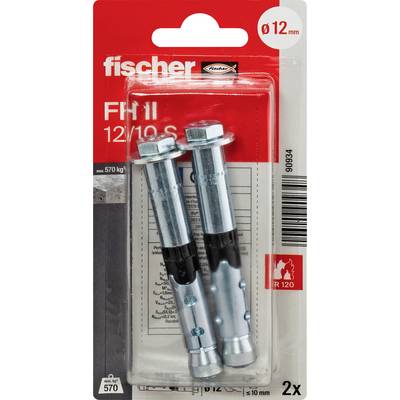

Balík kovových kotiev Fischer FH II 12/10-S, 2 kusy, s priemerom 12 mm a hodnotením požiarnej odolnosti R 120

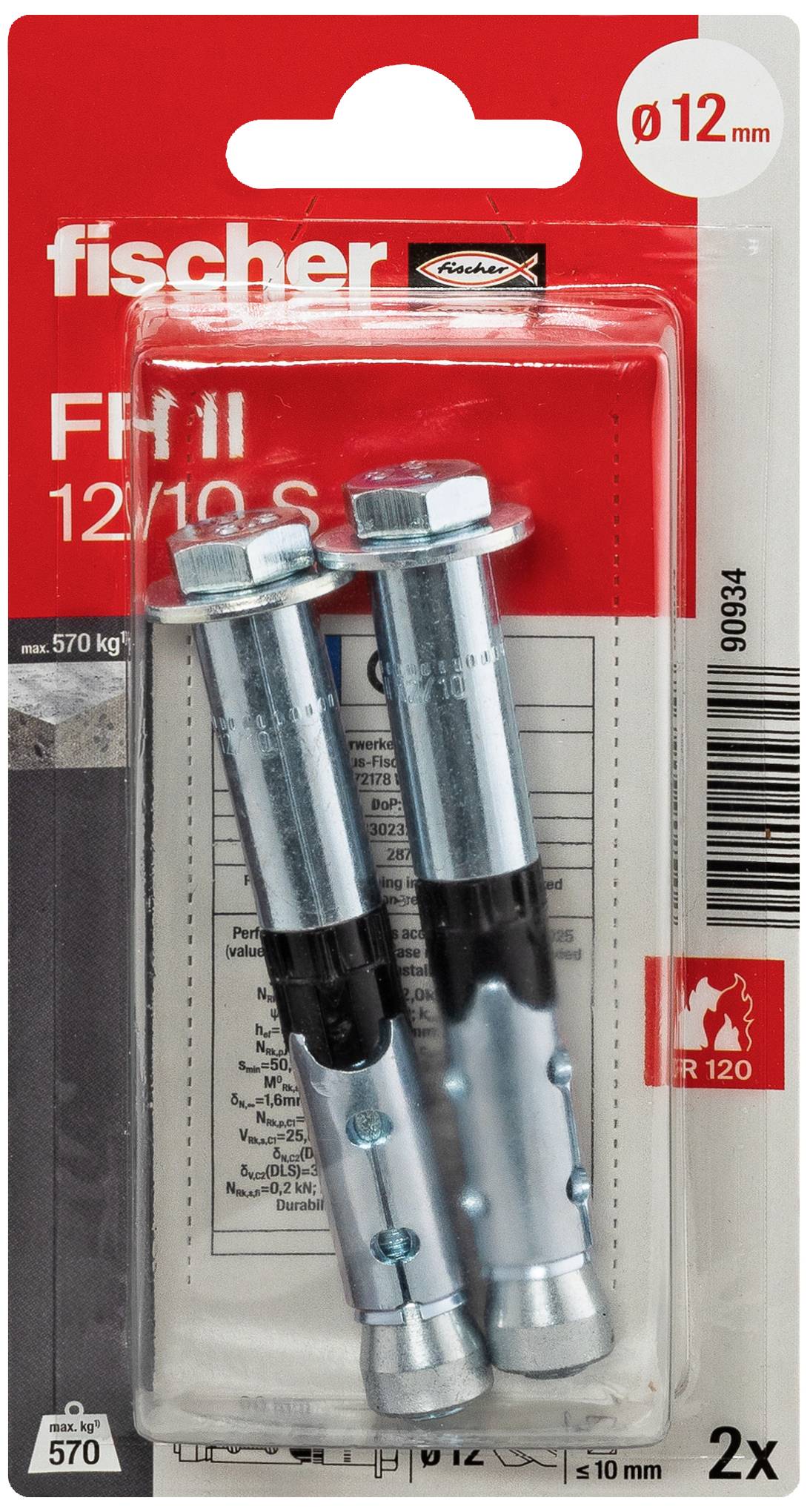

Dva rybárske ťažké kovové kotvy, model FH II 12/10 S, balené v červenej kartónovej krabici. Vhodné pre vysoké zaťaženie a protipožiarne testované.

Oceľová nosníková konštrukcia s červenými kovovými profilmi pripevnená na betónovej stene, niekoľko skrutiek spája jednotlivé prvky; ľavý profil je horizontálny, prvky na pravej strane sú vertikálne.

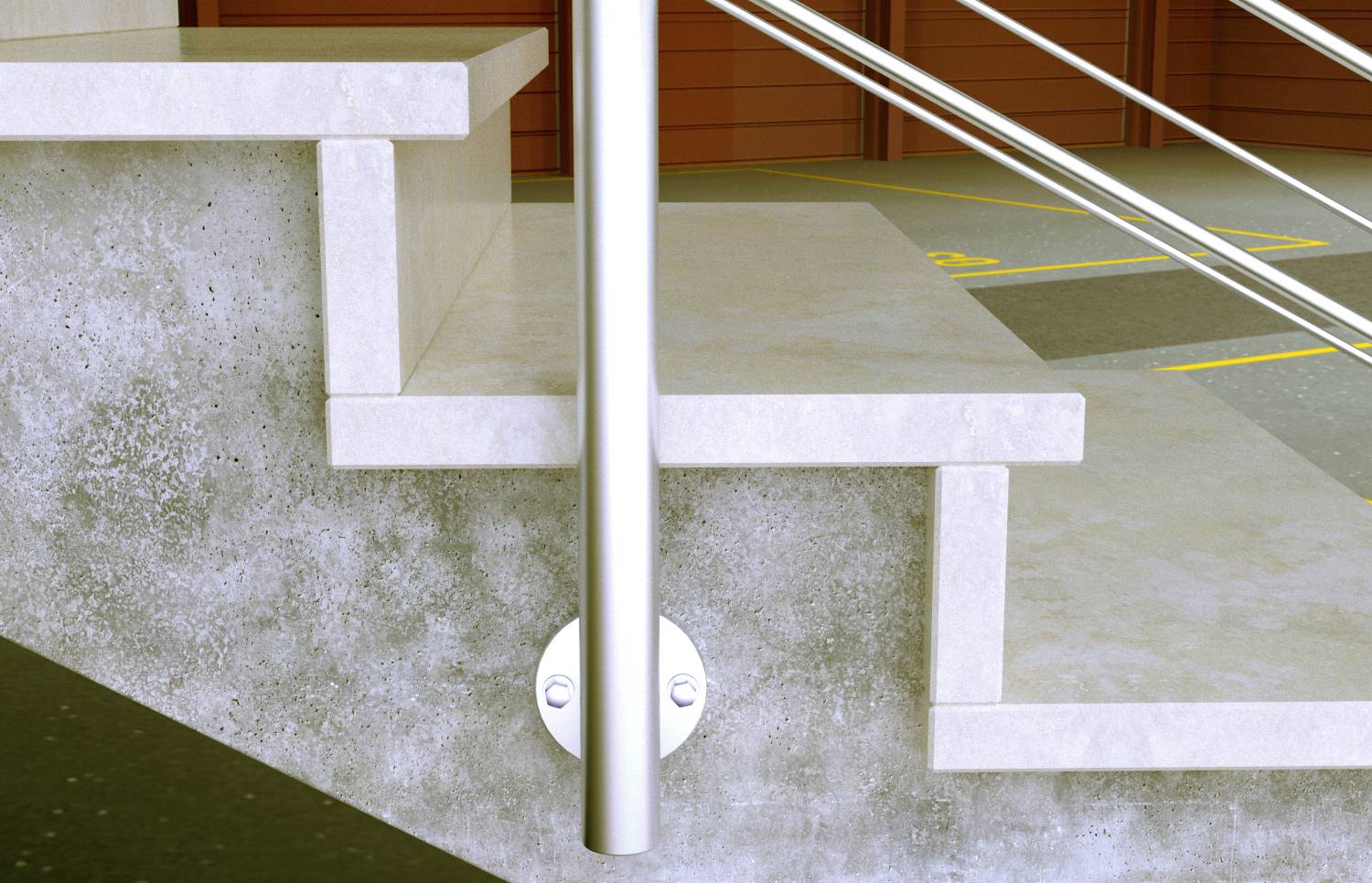

'Detailný záber betónovej schody s nerezovým zábradlím z bočného pohľadu. V pozadí je parkovisko s vyznačenými parkovacími miestami.'

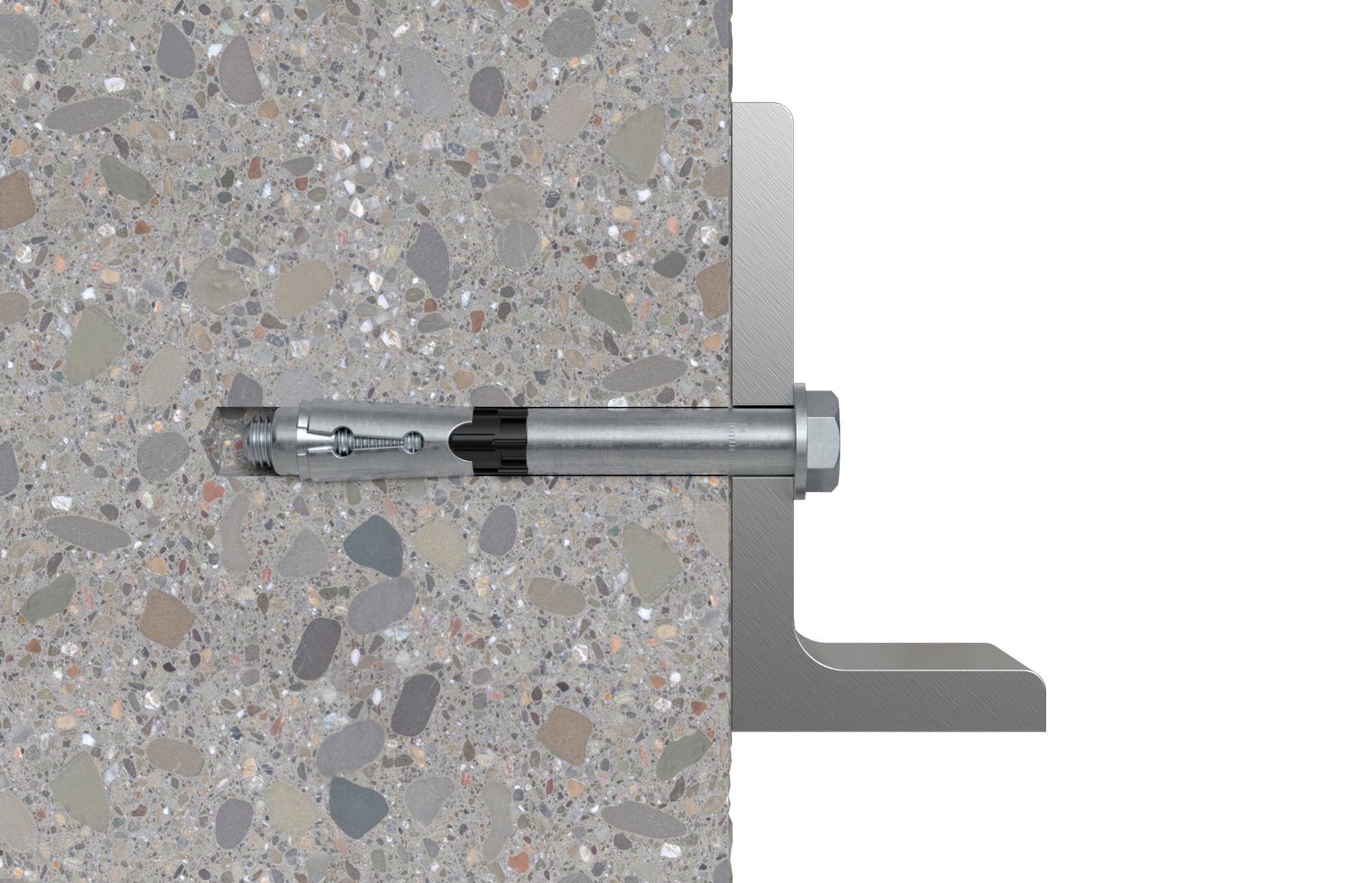

Skrutková hmoždinka upevňuje kovový diel na betónovej stene. Kovový diel je pripevnený v pravom uhle.

Vŕtačka vŕta cez stenu pomocou špirálového vrtáka. Vrták preniká murivom a otáča sa doprava.

Priečny rez stenou s injektážou izolácie. Čierny šípka ukazuje smer materiálu do steny.

Priečny rez kotvenia do betónu; kľúč dotiahne skrutku, aby sa kotvenie upevnilo.

Ilustrácia hmoždinky v stene, s červenou šípkou ukazujúcou smer utiahnutia, s popiskou 'Tinst'.

Kovový skrutka s hmoždinkou ukotvená v betónovej stene, zobrazuje priečny rez upevňovacou technikou.

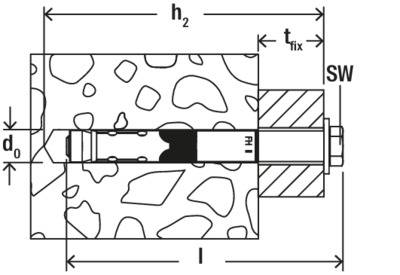

Technický výkres hmoždinky v stene. Popisy zobrazujú rozmery: d_0, h_2, t_fix, l a SW. Znázorňuje montáž.

1/11

Datasheety: (PDF)

Doručenie: Št 23. 7.

11 Set(y)

Počet

Set(y)

Celkom (10,99 € / kus)

10,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

fischer vysokovýkonná kotva FH II 12/10 SK NV

Medzinárodné schválenia zaručujú maximálnu bezpečnosť a najvyšší výkon. Tiež pre aplikácie v oblastiach so zemetrasením (seizmické C1 a C2).
Ideálna súhra hriadeľa skrutky a puzdra umožňuje vysokú priečnu nosnosť a menší počet upevňovacích bodov.
Optimalizovaná geometria inteligentne znižuje energiu tuhnutia a zaisťuje tak montáž bez námahy.

Technické parametre

(Ø): 12 mm

Kategória výrobku: vysokovýkonná kotva

Materiál: ocel

Rozmer.: (Ø) 12 mm

Vhodné pre: betón
prírodný kameň

Obsah: 1 sada

Vonkajší Ø: 12 mm

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Datasheet

Datasheet 3065935 Fischer FH II 12/10 S K NV vysokovýkonná kotva 12 mm 090934 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065935 Fischer FH II 12/10 S K NV vysokovýkonná kotva 12 mm 090934 1 sada

Informácie

Informácie 3065935 Fischer FH II 12/10 S K NV vysokovýkonná kotva 12 mm 090934 1 sada

Popis

fischer vysokovýkonná kotva FH II S so šesťhrannou hlavou je objímková kotva vyrobená z pozinkovanej ocele. Kotva sa upevňuje pomocou časovo nenáročnej prevlečnej montáže. Po utiahnutí kotvy sa kužeľ vtiahne do rozpernej objímky a pripevní ju k stene vrtu. Čierny plastový krúžok zabraňuje otáčaniu kotvy a absorbuje sklz utiahnutia. Nástavec sa tým pritiahne ku kotviacej základni. Vysokovýkonná kotva fischer FH II S so šesťhrannou hlavou je ideálna na upevnenie konzol, oceľových konštrukcií a káblových trás v betóne s trhlinami a bez trhlín.
