Fischer FIS H 16 x 85 K K NV injektážna kotevné puzdro 85 mm 16 mm 503788 1 sada

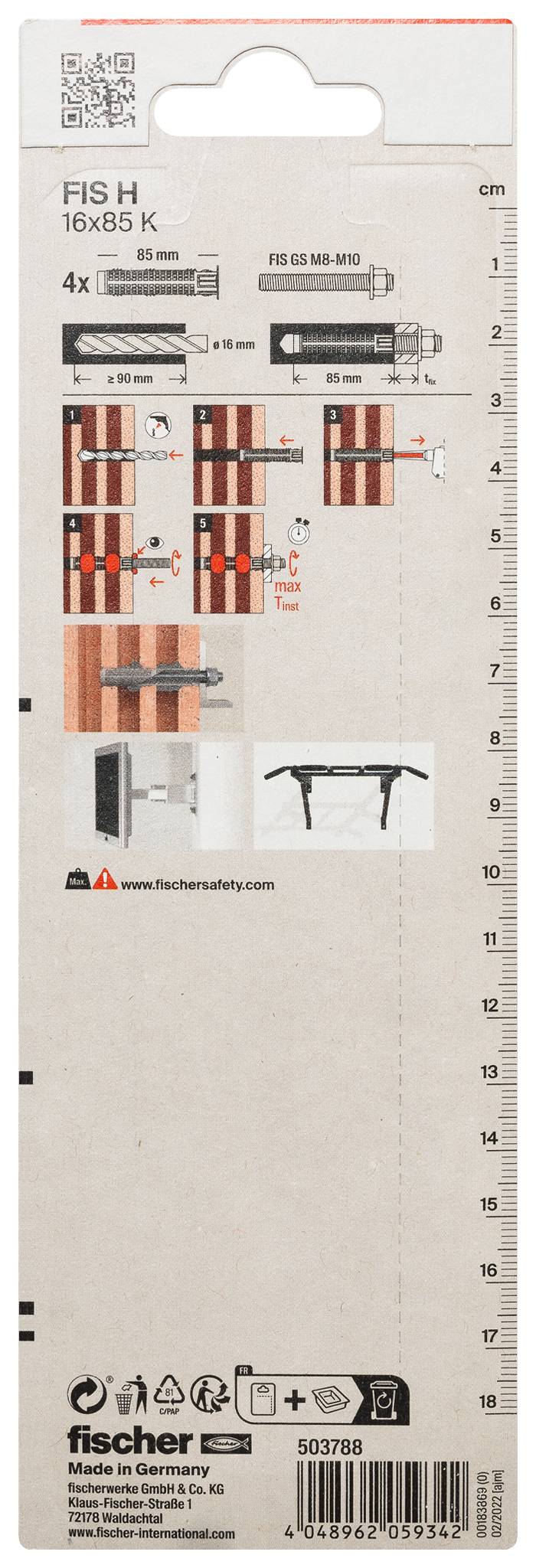

Balenie štyroch sivých dialov Fischer pre otvory 16 mm, zobrazené na červeno-žltom obale v maloobchode.

Štyri sivé hmoždinky značky Fischer v originálnom balení, vhodné pre 16-milimetrové vŕtané otvory.

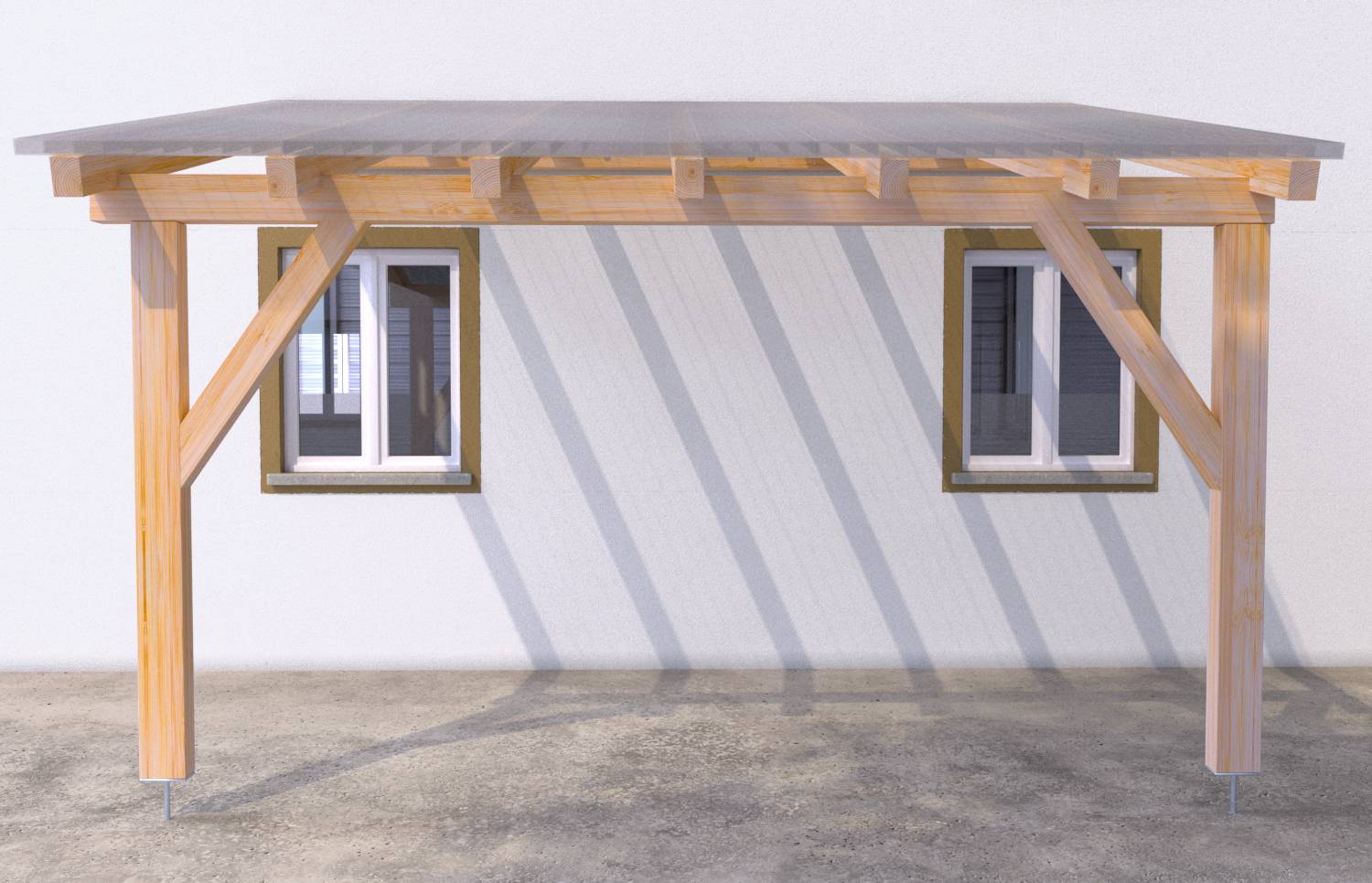

Drevený prístrešok s dvoma oknami v pozadí. Strecha je plochá a konštrukcia je vyhotovená z light svetlých drevených trámov.

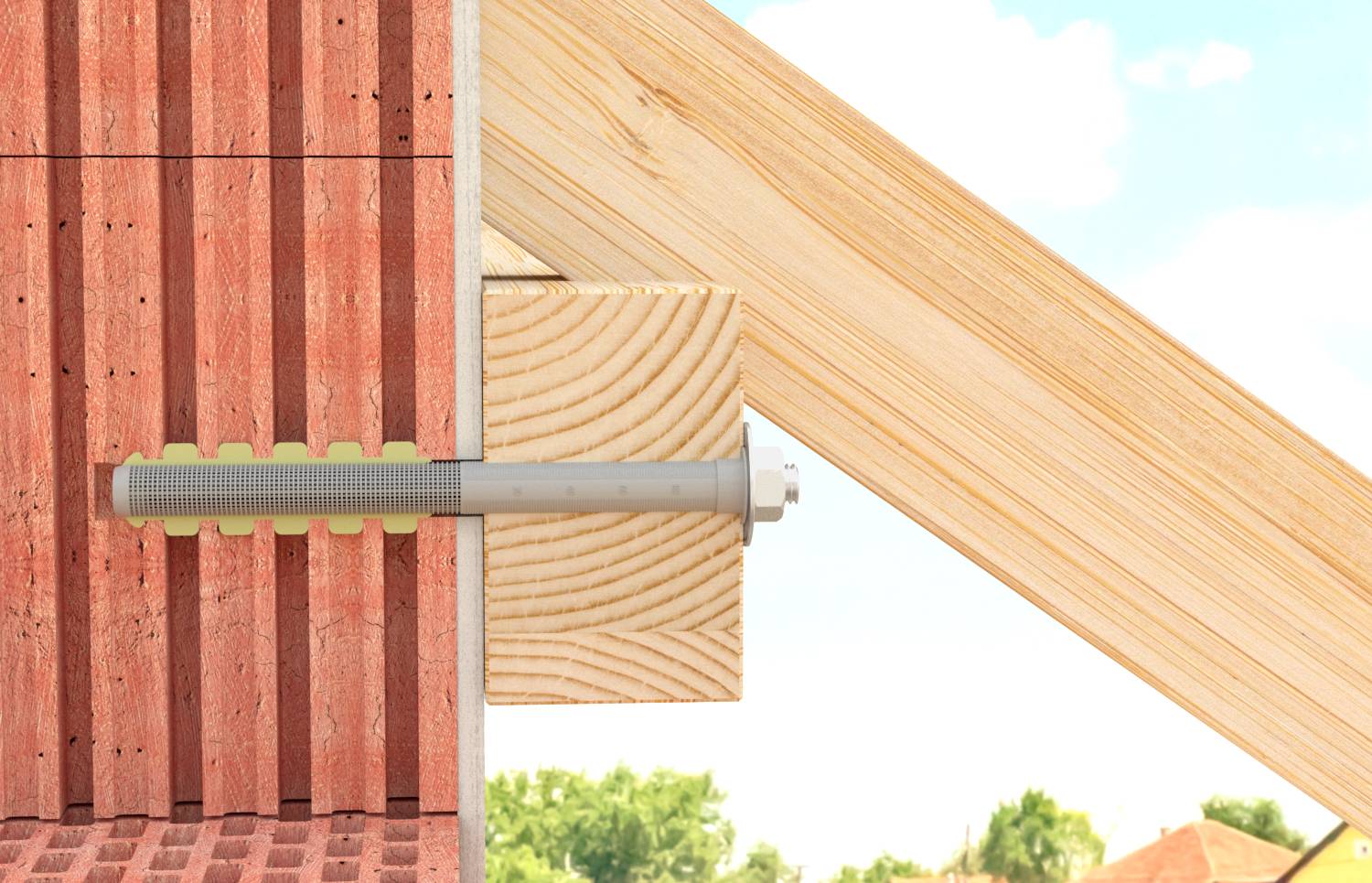

Svorníkový kotevný prvok upevňuje drevený trám o tehlovú stenu. Kotva prechádza drevenou kockou a končí v stene.

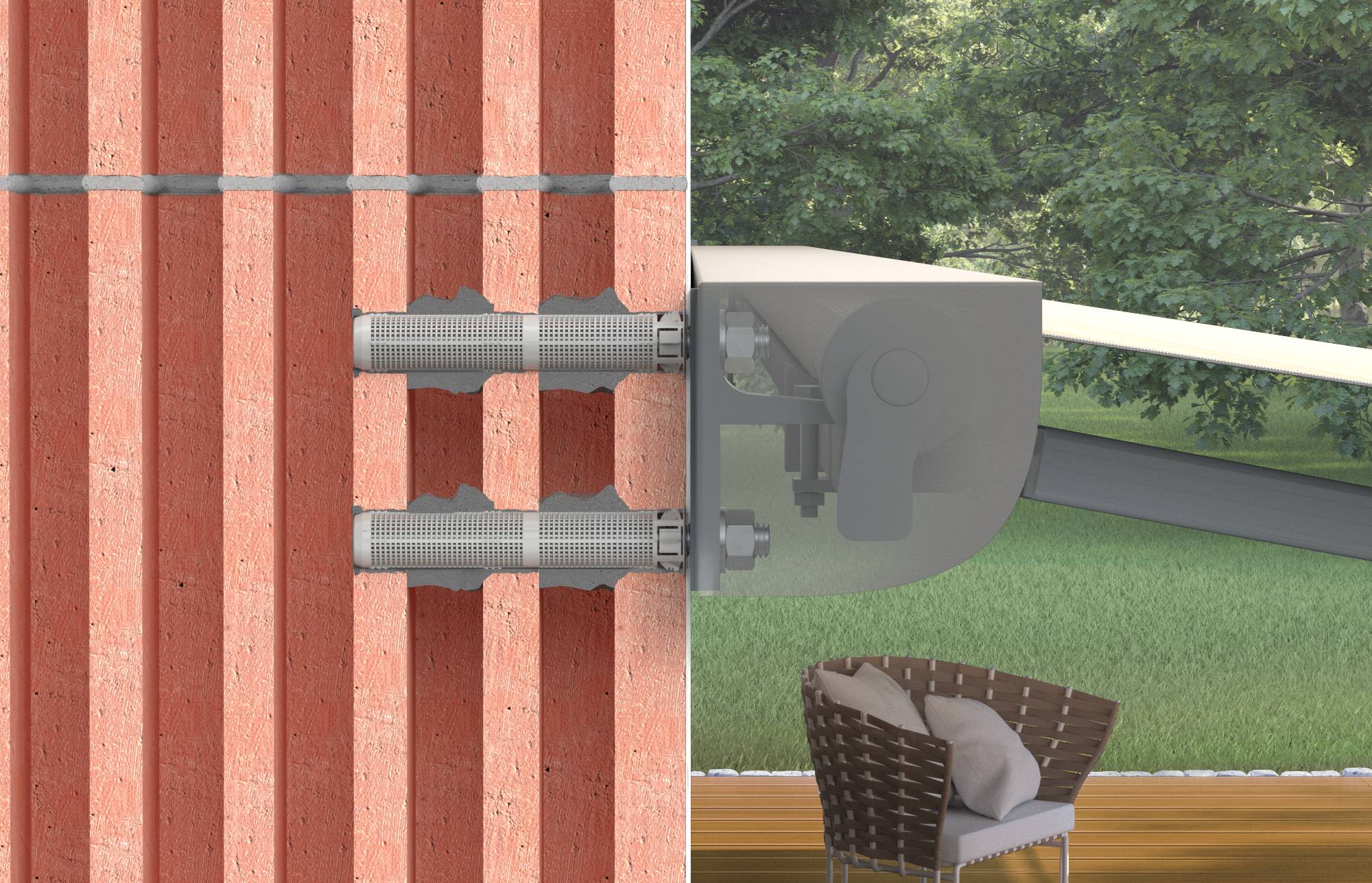

Tehlovú stenu s dvoma kovovými rúrami vľavo dopĺňa terasa vonku so stoličkou a zelenou trávou. Spája vnútorný a vonkajší priestor.

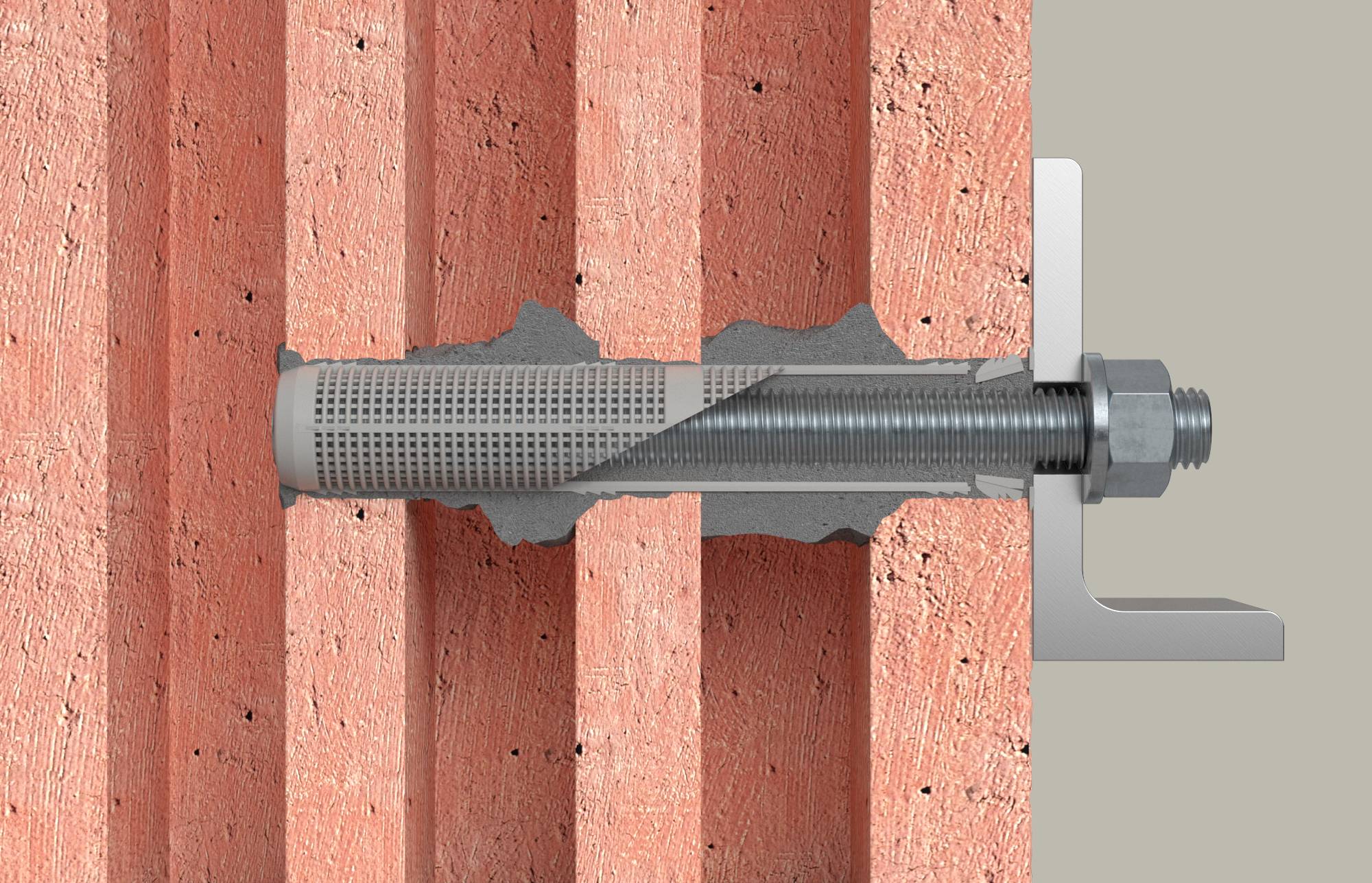

Kovový kotevný prvok ukotvený v červenom murive. Zobrazuje funkčný princíp kotevného systému so skrutkami a maticami na upevnenie.

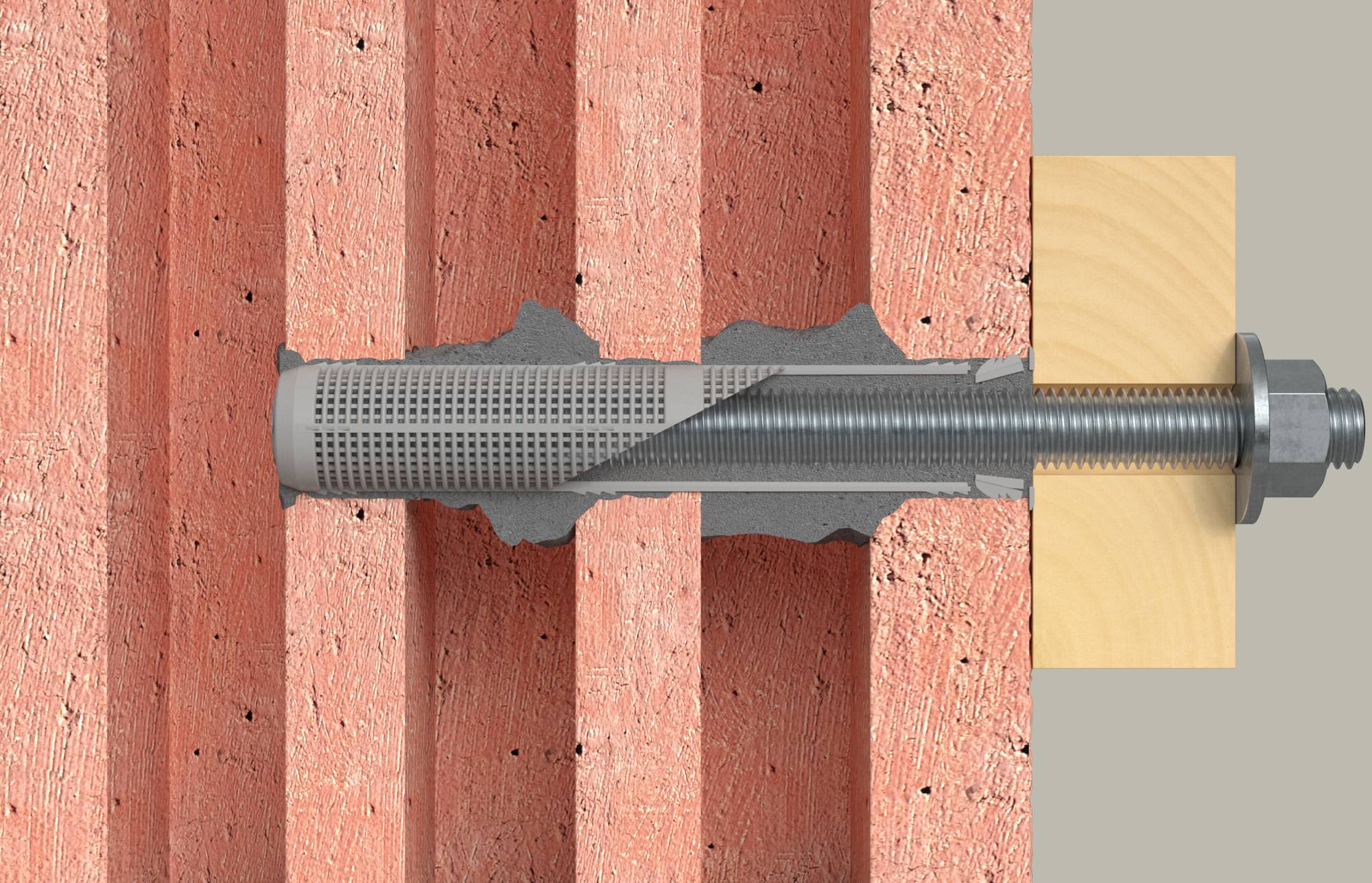

Priečny rez tehlovou stenou červenej farby s osadenými kovovým kotviacim čapom, ktorý upevňuje kus dreva.

Vrták preniká viacvrstvovým materiálom zľava.

Prierez skrutky ukotvenej v stene. Červená šípka ukazuje smer ťahu skrutky.

Ruka drží červený nástroj s nápisom 'fischer', ktorý vsádza hmoždinky do betónovej steny.

'Znázornenie hmoždinky ukotvenej v stene so skrutkou, ktorá ju upevňuje. Šípka znázorňuje smer ťahu.'

'Ilustrácia hmoždinky, ktorá sa skrutkuje do steny. Momentový kľúč ukazuje smer a inštalačný moment.'

1/13

Datasheety: (PDF)

Doručenie: Št 23. 7.

15 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (13,81 € / kus)

13,81 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

fischer injektážna kotviaca manžeta FIS H 16 x 85 K plast

Mriežková štruktúra kotevného puzdra znižuje spotrebu malty.
Kotviaca objímka umožňuje optimálne presné uloženie do dierovanej tehly.
Strediace krídelká upevňujú kotviace tyče s rôznymi priemermi. To znižuje zložitosť a inventár.
Hroty: žiadne vypadávanie pri inštalácii nad hlavou.
Schválenie ETA.

Technické parametre

(Ø): 16 mm

Kategória výrobku: injektážna kotevné puzdro

Materiál: plast

Dĺžka: 85 mm

Rozmer.: (Ø x d) 16 mm x 85 mm

Vhodné pre: duté tehly
odľahčený betón
betón
vápennopieskové tehly dierované
vápennopieskové tehly plné
plná tehla
dutá pemza
duté dosky
pemza

Obsah: 1 sada

Vonkajší Ø: 16 mm

Na stiahnutie

Datasheet

Datasheet 3065963 Fischer FIS H 16 x 85 K K NV injektážna kotevné puzdro 85 mm 16 mm 503788 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065963 Fischer FIS H 16 x 85 K K NV injektážna kotevné puzdro 85 mm 16 mm 503788 1 sada

Popis

fischer injektážne kotevné puzdro FIS HK je systémový komponent pre profesionálnu a maltu šetriacu montáž kotevnej tyče FIS A alebo kotvy s vnútorným závitom FIS E do muriva z dierovaných tehál. Na tento účel možno použiť injektážnu maltu fischer FIS V, FIS VW HIGH SPEED, multifunkčnú maltu, montážnu maltu a montážnu maltu Green. Optimalizovaná štruktúra mriežky znižuje spotrebu injektážnej malty. Pri osadzovaní kotevnej tyče a kotvy s vnútorným závitom sa malta pretlačí cez mriežkovú konštrukciu a vytvorí tvarové spojenie s dierovanou tehlou. Tým sa zaťaženie prenáša do stavebného materiálu. Nastavenie prebieha vo vopred umiestnenej montáži. Nenosné vrstvy je možné premostiť pomocou puzdra injektážnej kotvy. Je potrebné dodržať schválenia príslušných injektážnych mált.

Tento text bol preložený strojovo.
