Fischer FSU M10x100/20 skrutková kotva 150 mm 567778 10 ks

Strieborný kovový mechanický kotevný skrutok s červeným bezpečnostným obojkom a závitovaným koncom, zobrazený v bočnom pohľade na bielom pozadí.

Strieborný, okrúhly predmet so štvorcovým vzorom v strede, podobným QR kódu, na bielom pozadí.

Priemyselná hala s 20-tonným žltým žeriavom zavesenom na strope, kovovými konštrukciami na stenách a prázdnou podlahou, pričom v pravej časti sa nachádza modrá vodná plocha.

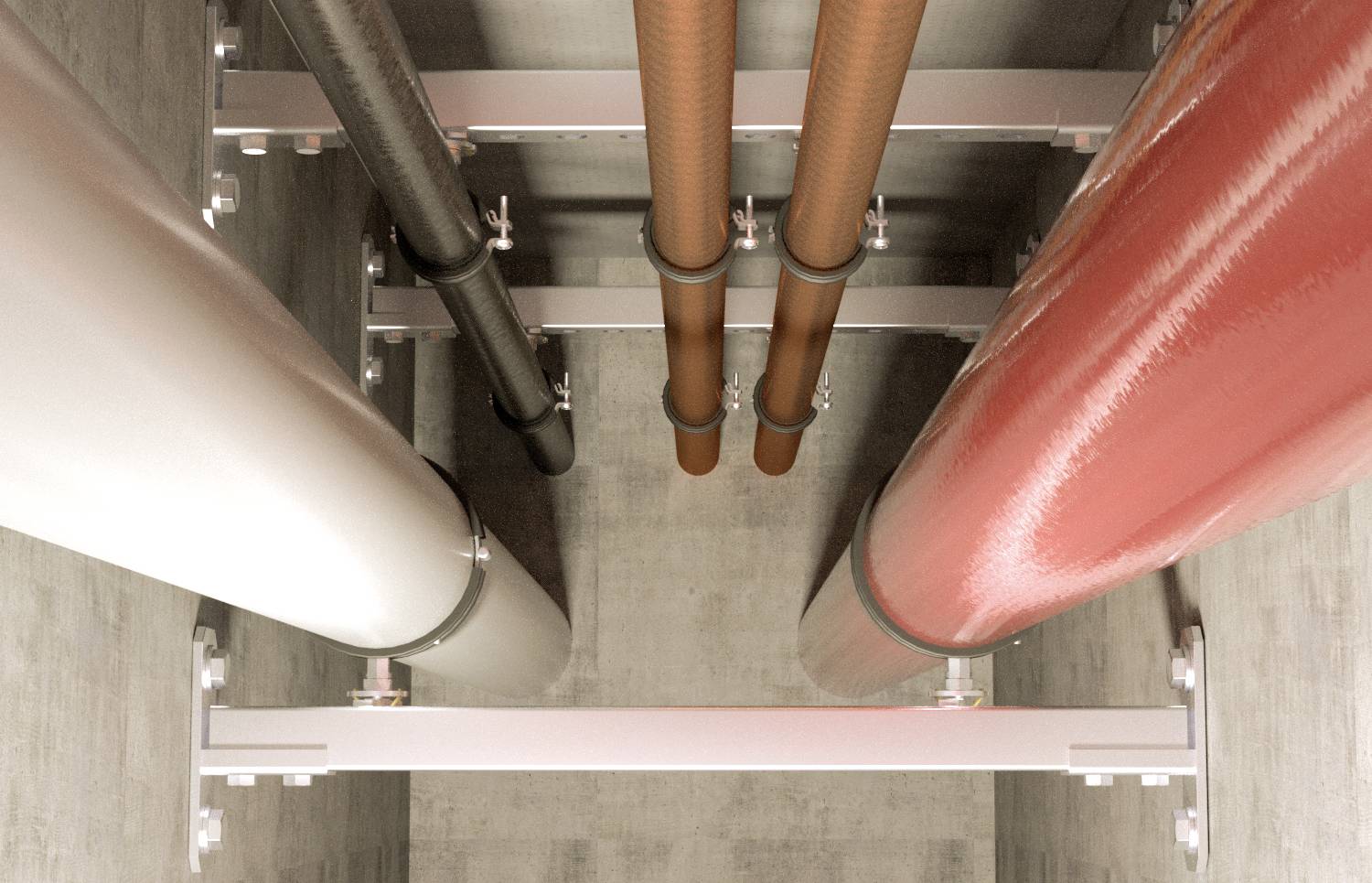

Rôznofarebné potrubia vedú paralelne vedľa seba cez šachtu. Sú upevnené na kovovým držiakom.

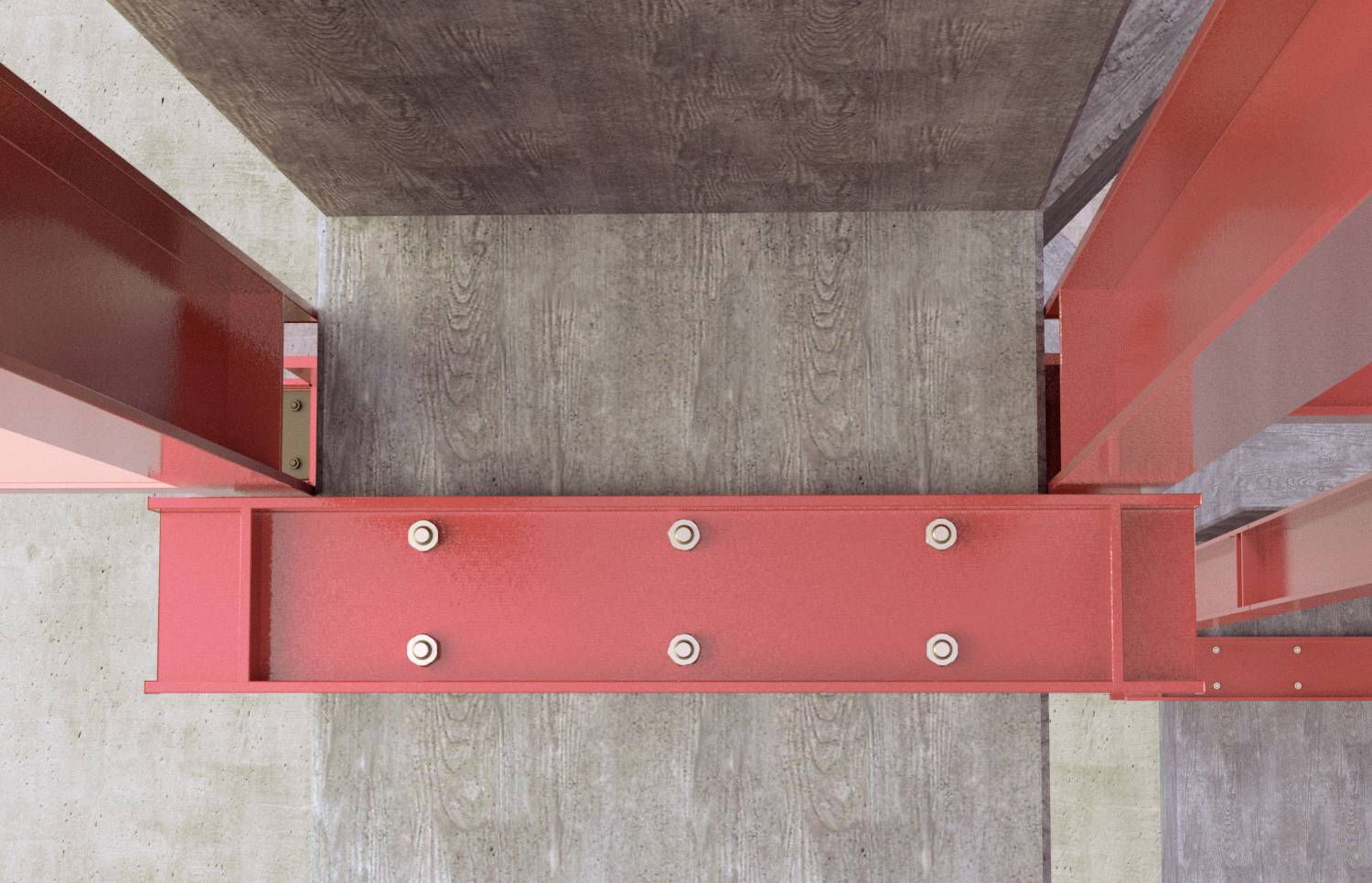

Červené oceľové nosníky lešenia pohľadom zhora. Šesť skrutiek spája hlavné nosníky. V pozadí je vidieť betónovú a drevenú štruktúru.

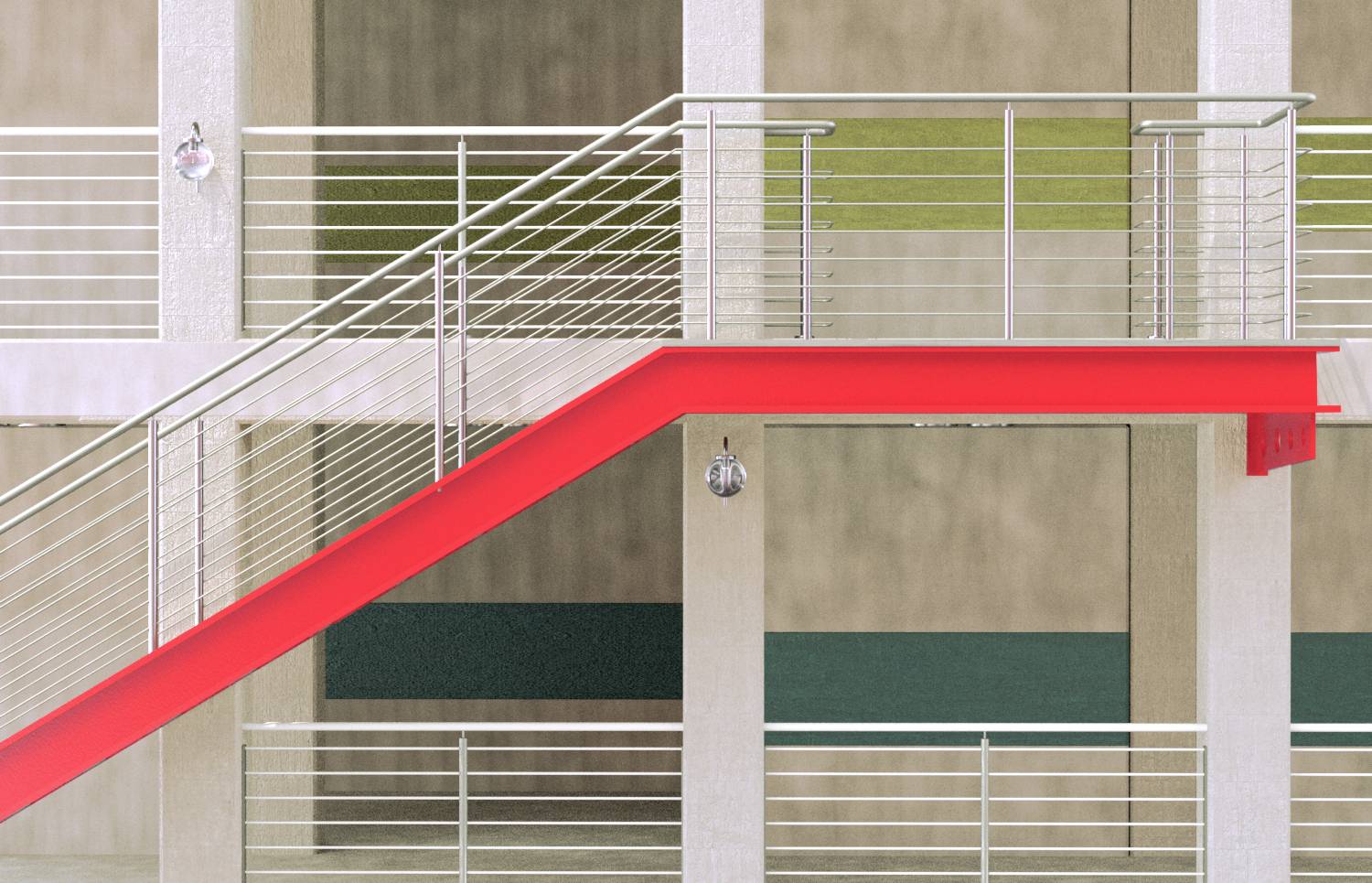

Červené schodisko v modernej budove. Kovové zábradlie a betónové steny s farebnými akcentmi. Čistý, priemyselný štýl.

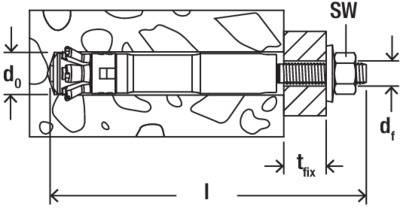

Technický výkres skrutkovej skrutky s rozmermi: priemer (d_o, d_f), šírka kľúča (SW), dĺžka (l), hĺbka upevnenia (t_fix). Vzorka na pozadí znázorňuje štruktúrovaný materiál.

Vrták s označením 'FSU-SD' sa vŕta do povrchu s nepravidelnými tvarmi v podloží.

Ilustrácia procesu stláčania citróna. Vľavo nakrájaná citrónová štvrtina, vpravo šípka znázorňujúca tok šťavy.

Ilustrácia kotvy v betónovej stene so šípkou znázorňujúcou smer inštalácie. Symbol zakazuje použitie príklepovej vŕtačky.

Diagram zobrazuje súčiastku 'FSU-ST' namontovanú v smere šípky na stenu.

Ilustrácia systému vŕtacieho vstupu: zobrazuje časti, steny, šípky znázorňujúce smer, rotujúci vrták, oko pre vizuálnu kontrolu.

Diagram znázorňuje bezpečný odstup (U) hmoždinky v stene. Výstražný symbol označuje dôležité bezpečnostné upozornenia.

Hrot vrtáka v hornine so skrutkou smerujúcou doprava, určený na upevňovacie účely.

Návod na inštaláciu kotvy do betónovej steny. Vložte kotvu do steny, utiahnite maticu a podložku, 'Tinst' je znázornený.

Ilustrácia rozperného kotevného prvku upevneného v betóne. Kotva je roztiahnutá a zaistená, s podložkou a maticou na vonkajšej strane.

1/16

Doručenie: St 29. 7.

28 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (435,00 € / kus)

435,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Menovitý priemer vrtáka: 20 mm
Priemer vyvŕtaného otvoru v nadstavci: 12 mm
Maximálna hrúbka nástavca: 20 mm
Závit M10
Veľkosť kľúča: 17 mm

Kategória výrobku: skrutková kotva

Materiál: ocel

Dĺžka: 150 mm

Priemer skrutky: 10 mm

Vhodné pre: betón

Obsah: 10 ks

Vonkajší Ø: 20 mm

Vlastnosti materiálu: glavanizované zinkom

V: 150 mm

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3026189 Fischer FSU M10x100/20 skrutková kotva 150 mm 567778 10 ks

Popis

fischer podrezaná kotva FSU je samorezná podrezaná kotva vyrobená z pozinkovanej ocele pre aplikácie, kde sa vyžaduje najvyššie zaťaženie a bezpečnosť (napr. stavba ťažkých oceľových prevádzok, jadrové elektrárne, ropný a plynárenský priemysel). Podrezaná kotva je ideálna pre ťažké upevňovacie prvky na kotvenie oceľových konštrukcií, ťažkých potrubí a vnútorných priemyselných strojov v popraskanom a nepopraskanom betóne. Počas predbežného zasúvania sa FSU umiestni do vyvŕtaného otvoru vytvoreného vrtákom FSU-SD pomocou nastavovacieho nástroja FSU-ST. Kotva sama prereže podrezanie a vytvorí pozitívne spojenie. To zaisťuje maximálnu bezpečnosť aj pri veľkých šírkach trhlín v seizmických oblastiach. Kotvu je možné rýchlo a bez zanechania zvyškov odstrániť pomocou nástroja na demontáž FSU-DT.
