Fischer FSU M12x125/30 skrutková kotva 190 mm 567782 10 ks

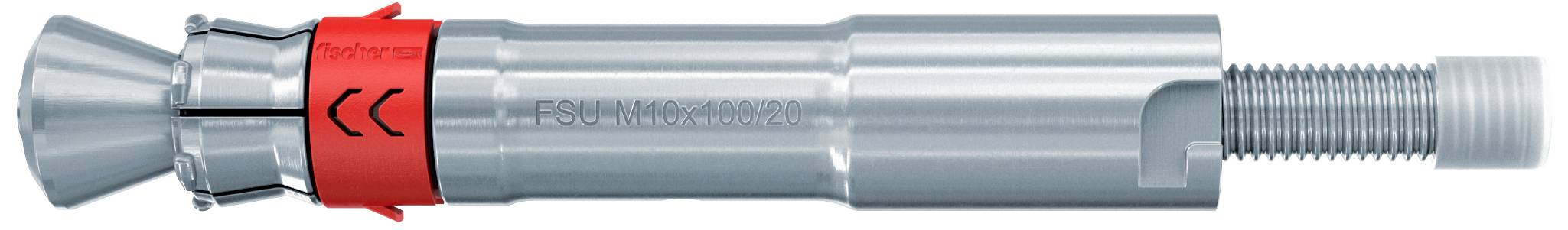

Kovový teleskopický prút s červeným zámkovým obojkom a závitovaným koncom, zobrazený horizontálne na bielom pozadí.

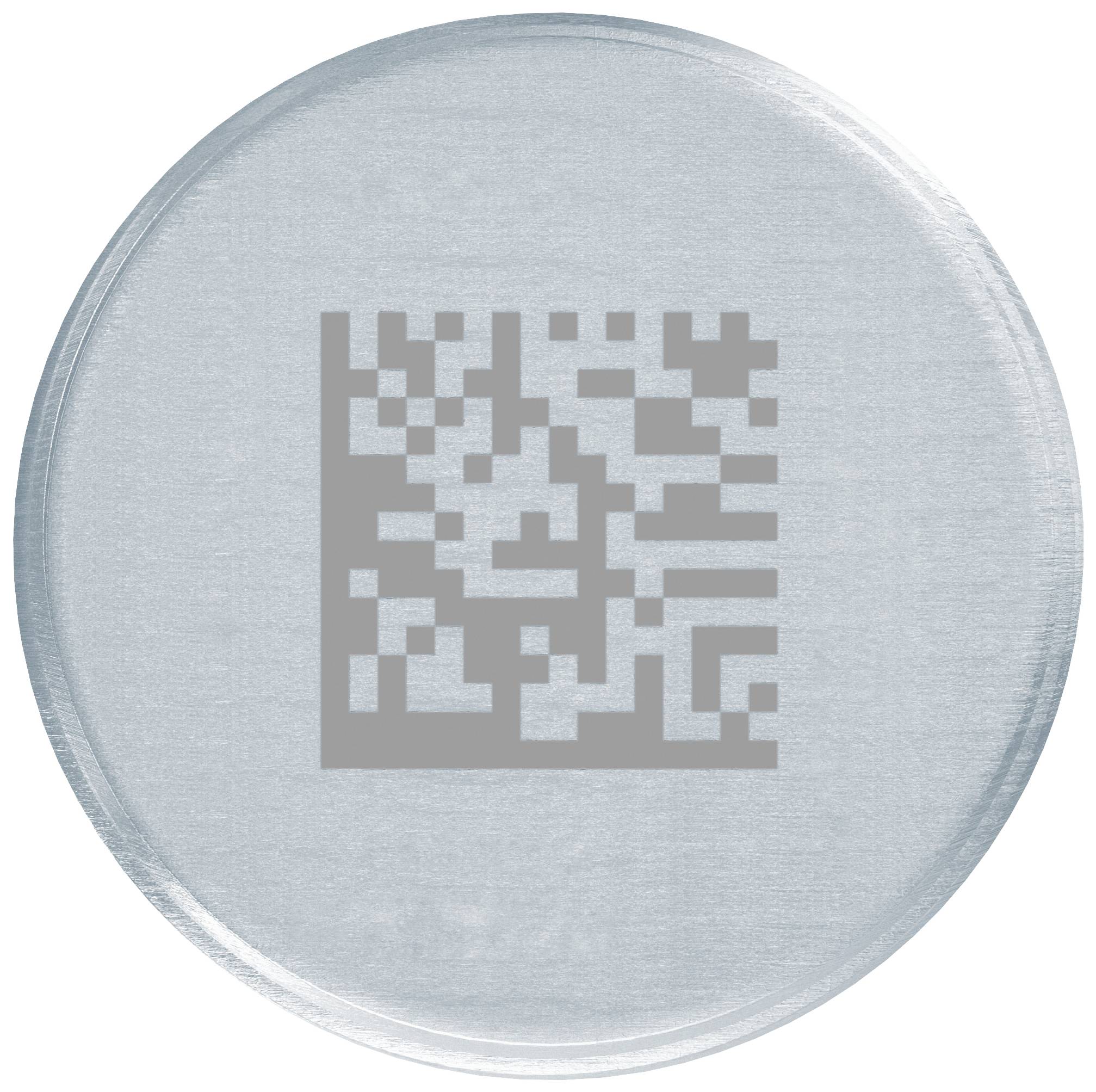

Strieborný guľatý poklop s nálepkou QR kódu v strede, na bielom pozadí.

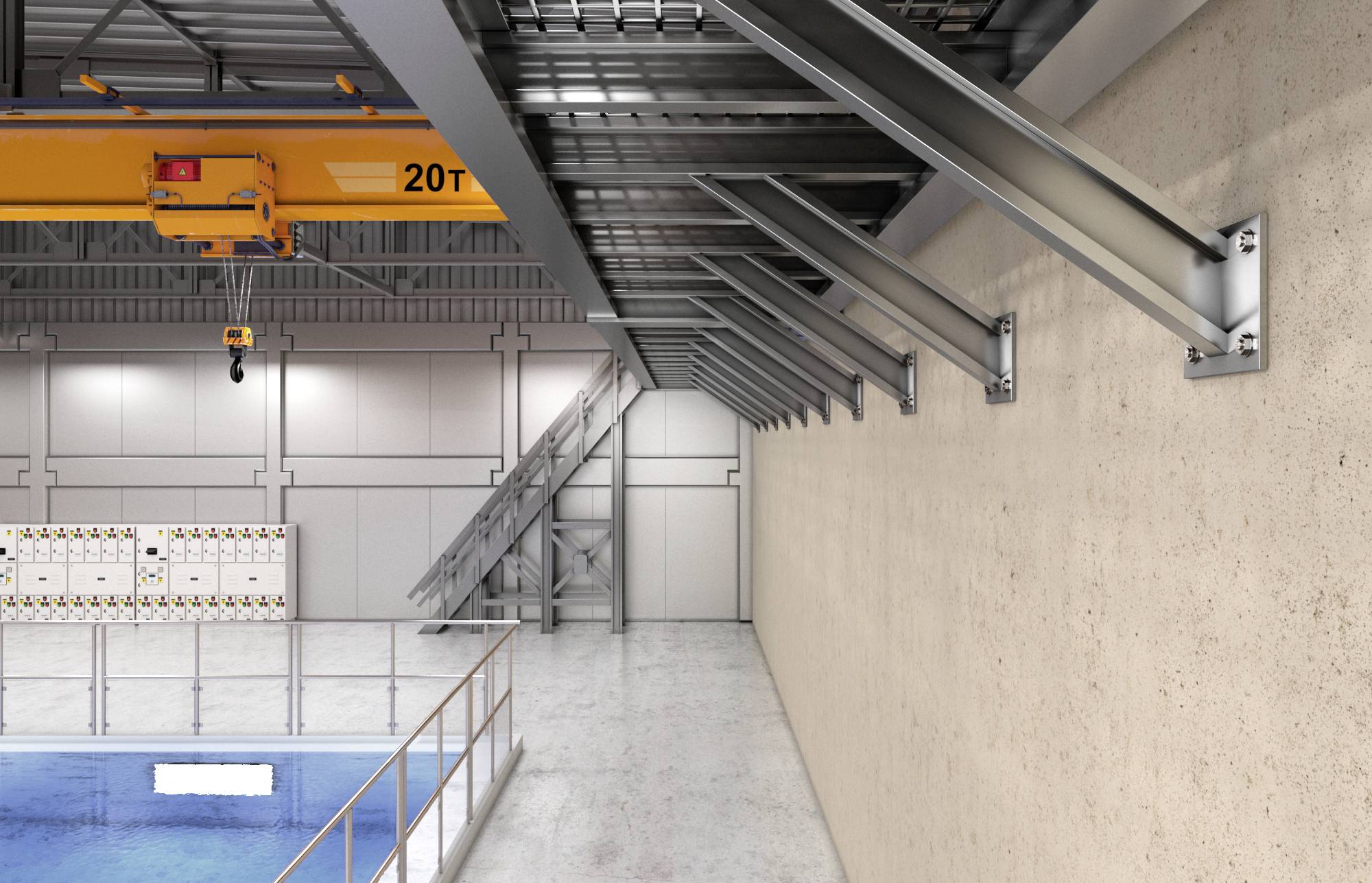

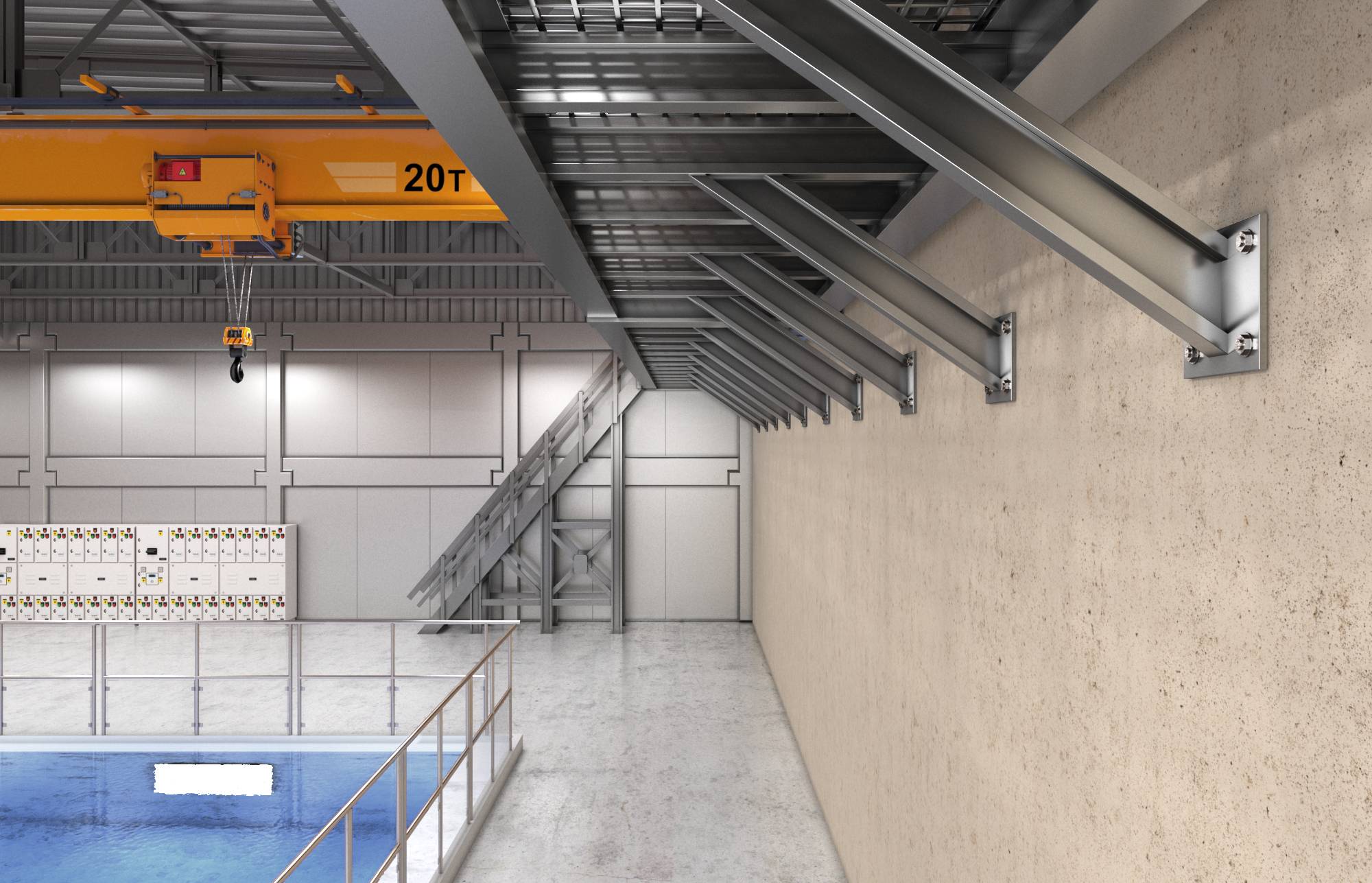

Vnútorný pohľad na priemyselnú halu s 20-tonový žltým žeriavom na strope. Vpravo sa nachádza masívna stena s oceľovými nosníkmi. Vľavo je čiastočne viditeľná nádrž.

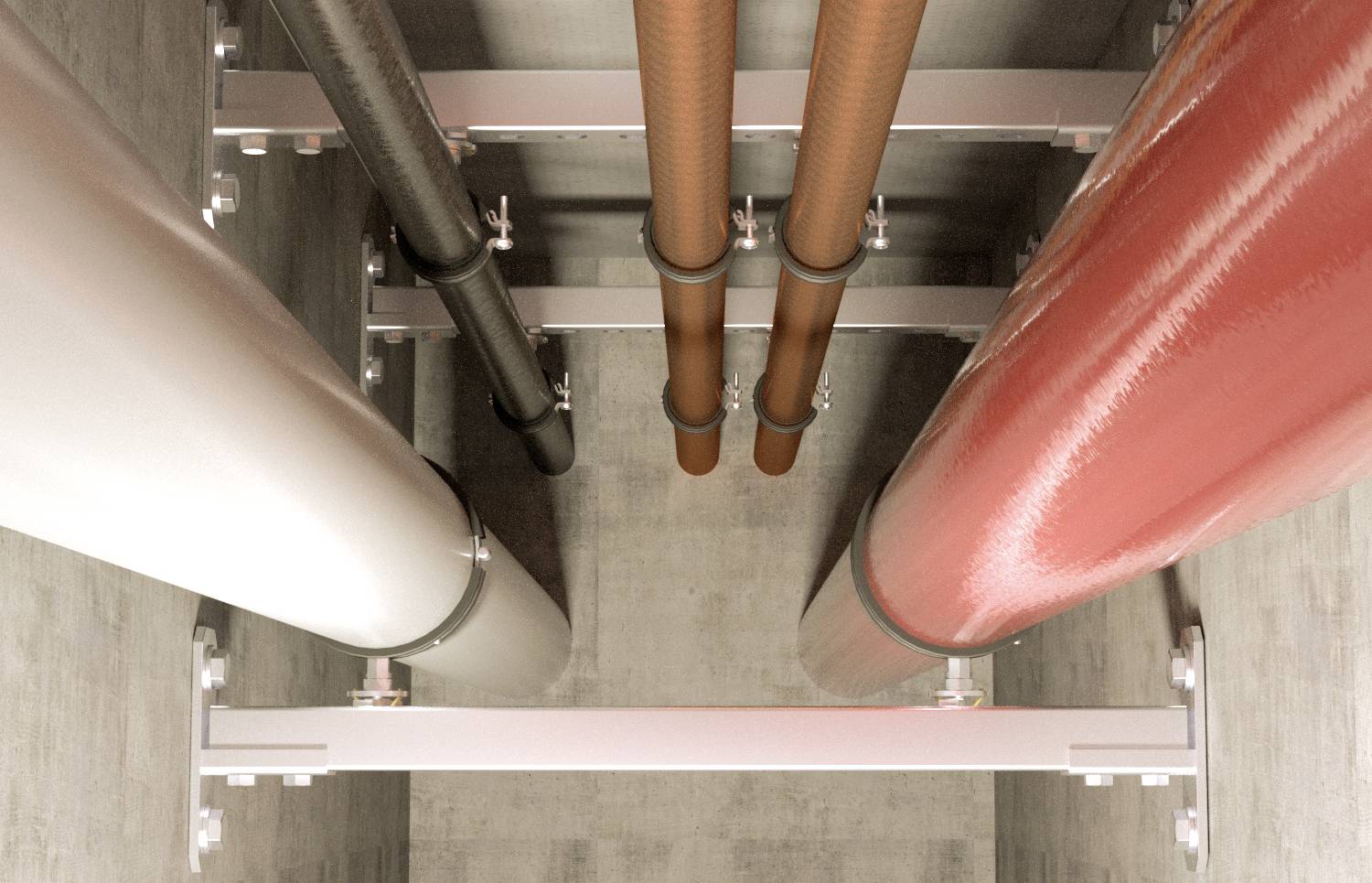

Rôzne potrubia v betónovom kanáli prebiehajú paralelne vedľa seba. Líšia sa veľkosťou a farbou, vrátane čiernej, červenej a bielej.

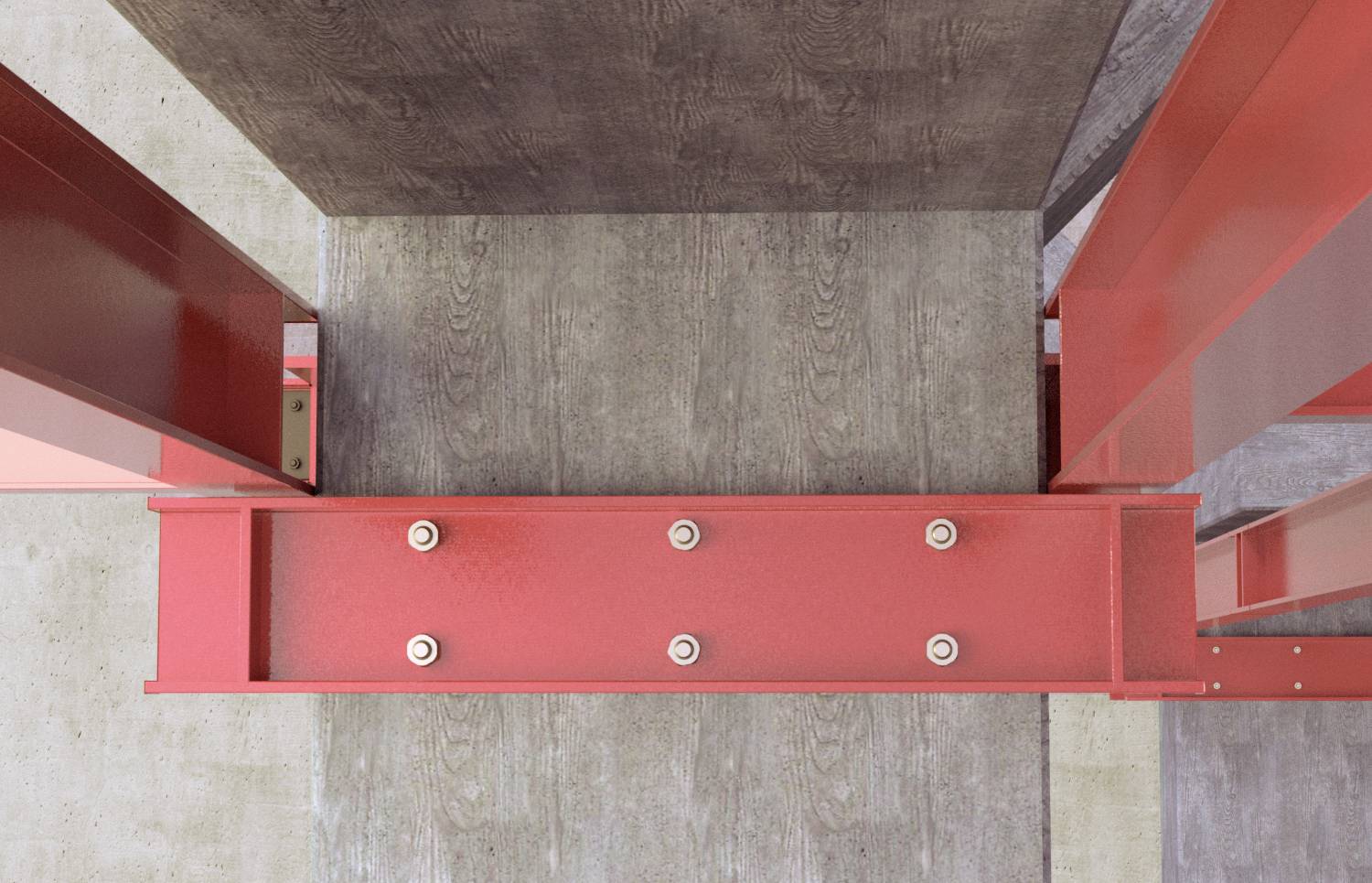

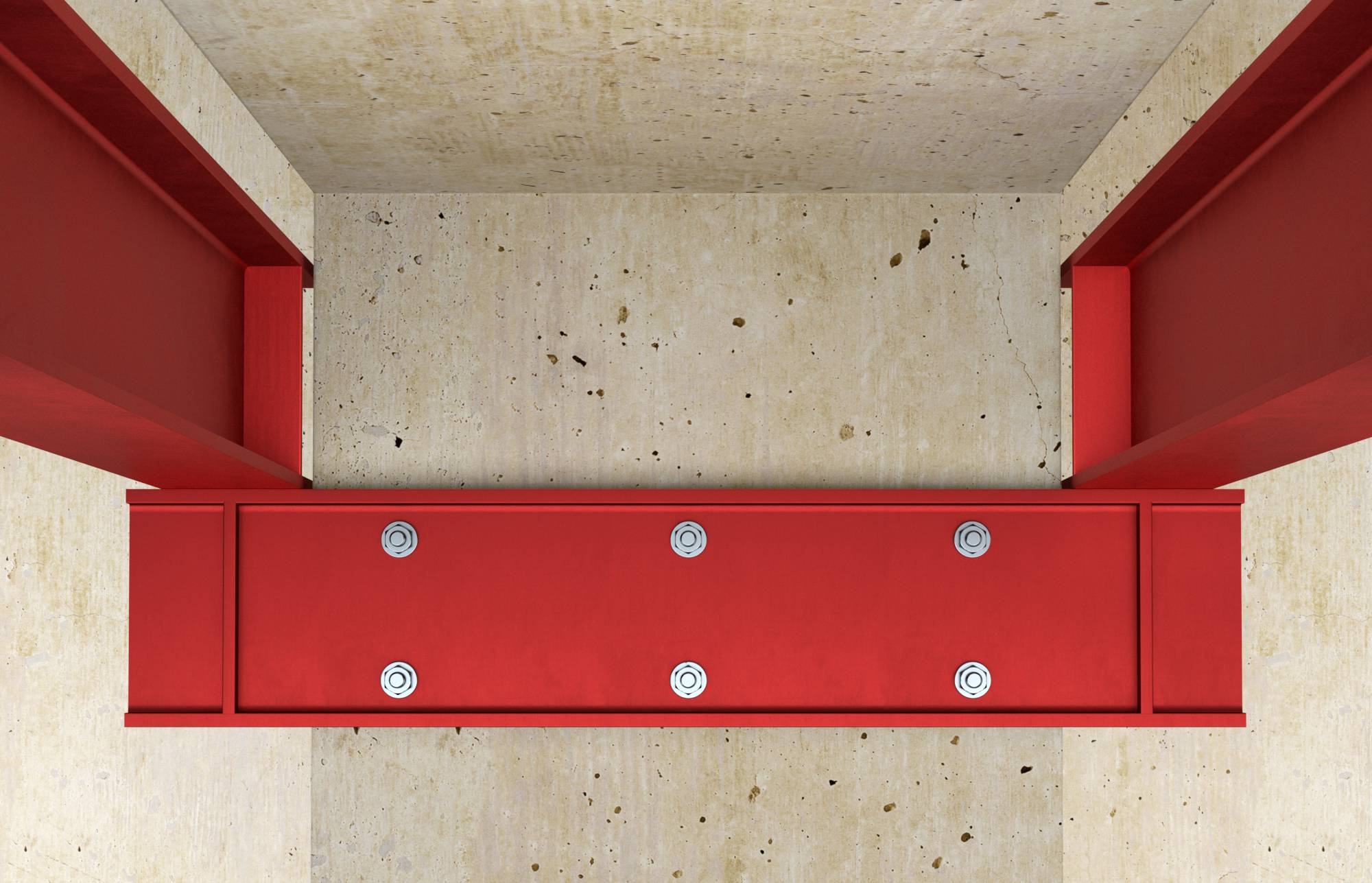

Červený oceľový nosník, pripevnený pomocou skrutiek, na betónovej stene. Pohľad zhora zobrazuje konštrukčné detaily.

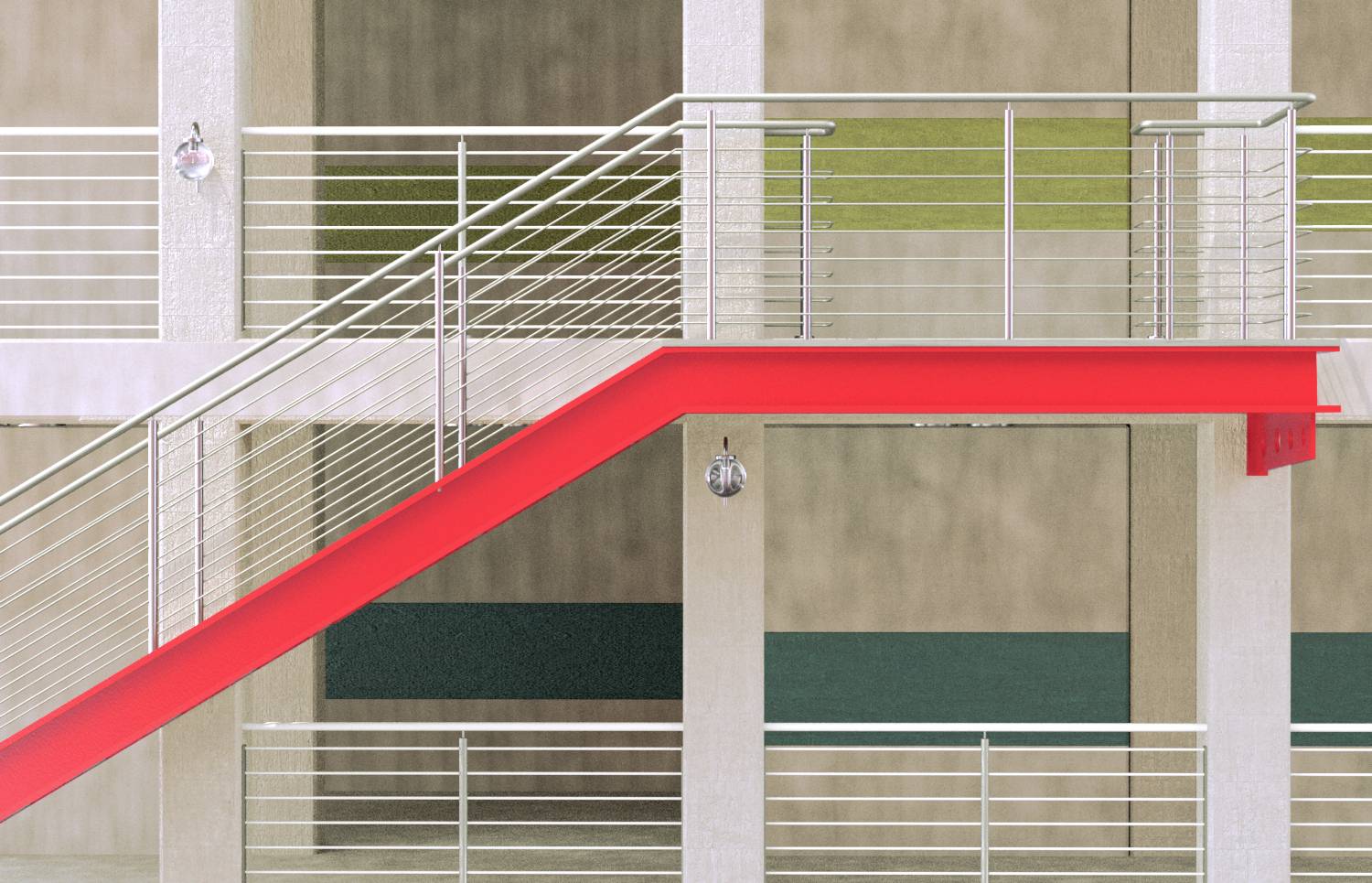

Moderné schodisko s červeným zábradlím vedie medzi poschodiami v budove. Čisté línie a minimalistická estetika.

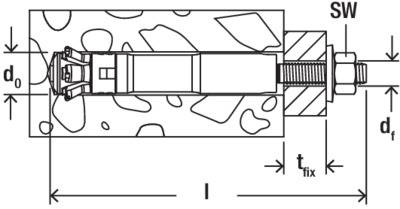

Technický výkres skrutky v materiálovom vložení s popisom dĺžky a priemeru vrátane symbolu skrutky.

Vrtací nástroj preniká štruktúrou označenou "FSU-SD" a vykazuje špirálovitý rezný profil.

Schematické znázornenie vlákna s materiálovou vrstvou, ktorá preniká geotechnickou vrstvou. Červený šípka ukazuje smer.

Animácia kladiva ukazuje vrták prenikajúci do betónu. Prečiarknutá skrutka signalizuje: Nepoužívajte príklepný režim.

'FSU-ST'-diagram: Spojovacie prvok so smerovým šípkou smerujúcou doľava znázorňuje smer pohybu. Vľavo štruktúrovaný povrch.

Znázornenie steny s upevňovacím prvkom. Zobrazuje inštaláciu kotevného svorníka vŕtačkou vrátane detailného pohľadu na koniec svorníka.

'Obrázok ukazuje vyvŕtaný otvor so závitovým kotvením. Upozornenie: Dodržiavať vzdialenosť 'U' od hrany. Znázorňuje správnu montáž v murive.'

Vŕtací nástroj v stene, smerový šípka v červenej farbe ukazuje smer vŕtania vpravo. Hlava vrtáka vľavo na obrázku.

Ilustrácia skrutkovej hmoždinky v betónovej stene. Hmoždinka je dotiahnutá kľúčom. Šípka znázorňuje smer otáčania.

Skrutka s hmoždinkou je namontovaná do steny po boku. Hmoždinka má červené značky a tesne prilieha k povrchu steny.

1/16

Doručenie: St 29. 7.

21 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (515,00 € / kus)

515,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Priemer vrtáku: 22 mm
Priemer vyvŕtaného otvoru v nadstavci: 14 mm
Maximálna hrúbka nástavca: 30 mm
Závit M12
Veľkosť kľúča: 19 mm

Kategória výrobku: skrutková kotva

Materiál: ocel

Dĺžka: 190 mm

Priemer skrutky: 12 mm

Vhodné pre: betón

Obsah: 10 ks

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3026191 Fischer FSU M12x125/30 skrutková kotva 190 mm 567782 10 ks

Popis

fischer podrezaná kotva FSU je samorezná podrezaná kotva vyrobená z pozinkovanej ocele pre aplikácie, kde sa vyžaduje najvyššie zaťaženie a bezpečnosť (napr. stavba ťažkých oceľových prevádzok, jadrové elektrárne, ropný a plynárenský priemysel). Podrezaná kotva je ideálna pre ťažké upevňovacie prvky na kotvenie oceľových konštrukcií, ťažkých potrubí a vnútorných priemyselných strojov v popraskanom a nepopraskanom betóne. Počas predbežného zasúvania sa FSU umiestni do vyvŕtaného otvoru vytvoreného vrtákom FSU-SD pomocou nastavovacieho nástroja FSU-ST. Kotva sama prereže podrezanie a vytvorí pozitívne spojenie. To zaisťuje maximálnu bezpečnosť aj pri veľkých šírkach trhlín v seizmických oblastiach. Kotvu je možné rýchlo a bez zanechania zvyškov odstrániť pomocou nástroja na demontáž FSU-DT.
