Fischer FSU M12x125/50 skrutková kotva 210 mm 567786 10 ks

Kovový mechanický expanzný kotevný skrutok s červeným golierom, závitovaným koncom a kužeľovitou hlavou na bielom pozadí.

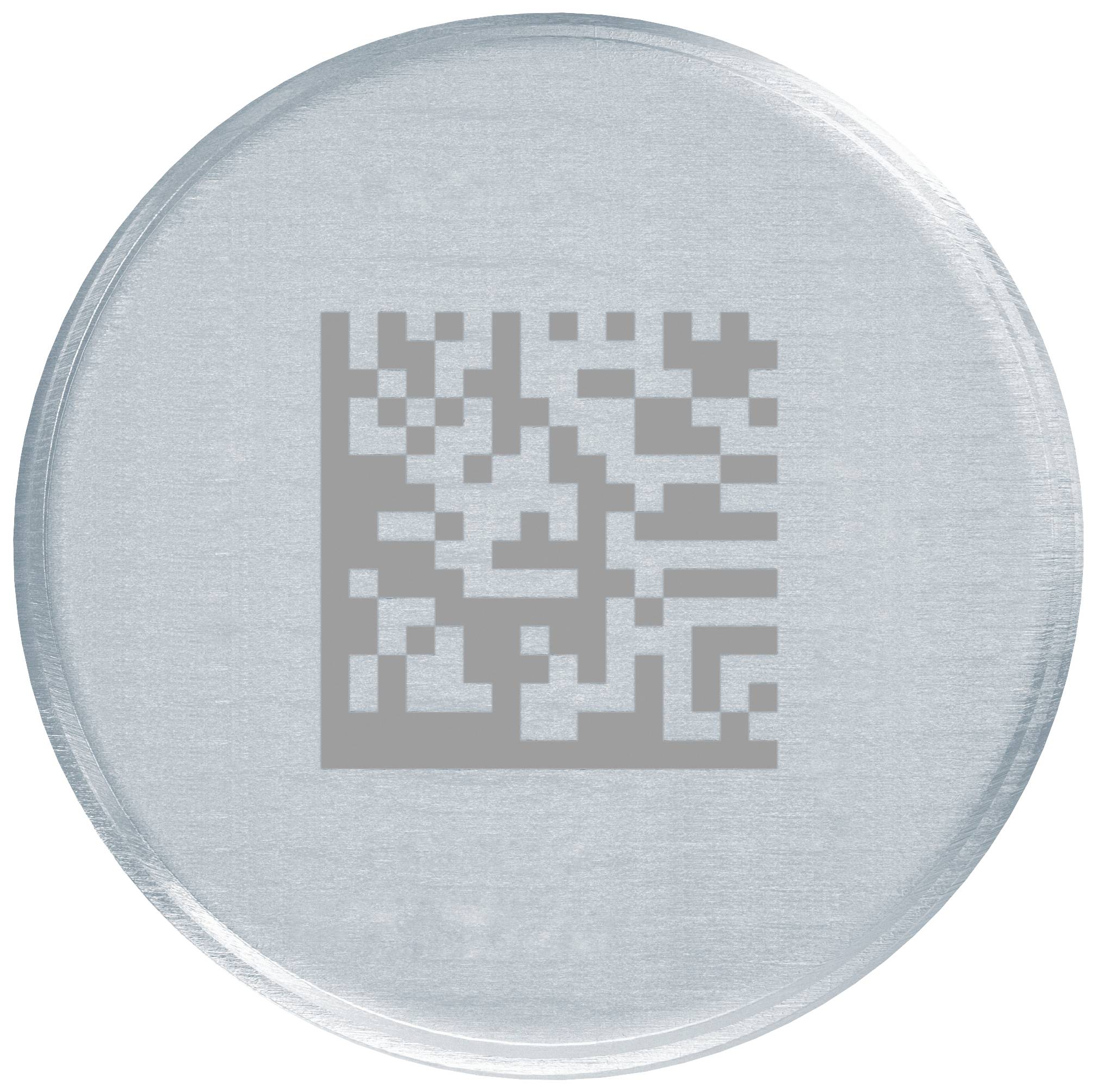

Plochá valcovitá batéria s DataMatrix kódom na hornej strane, ktorý sa používa na identifikáciu alebo overenie.

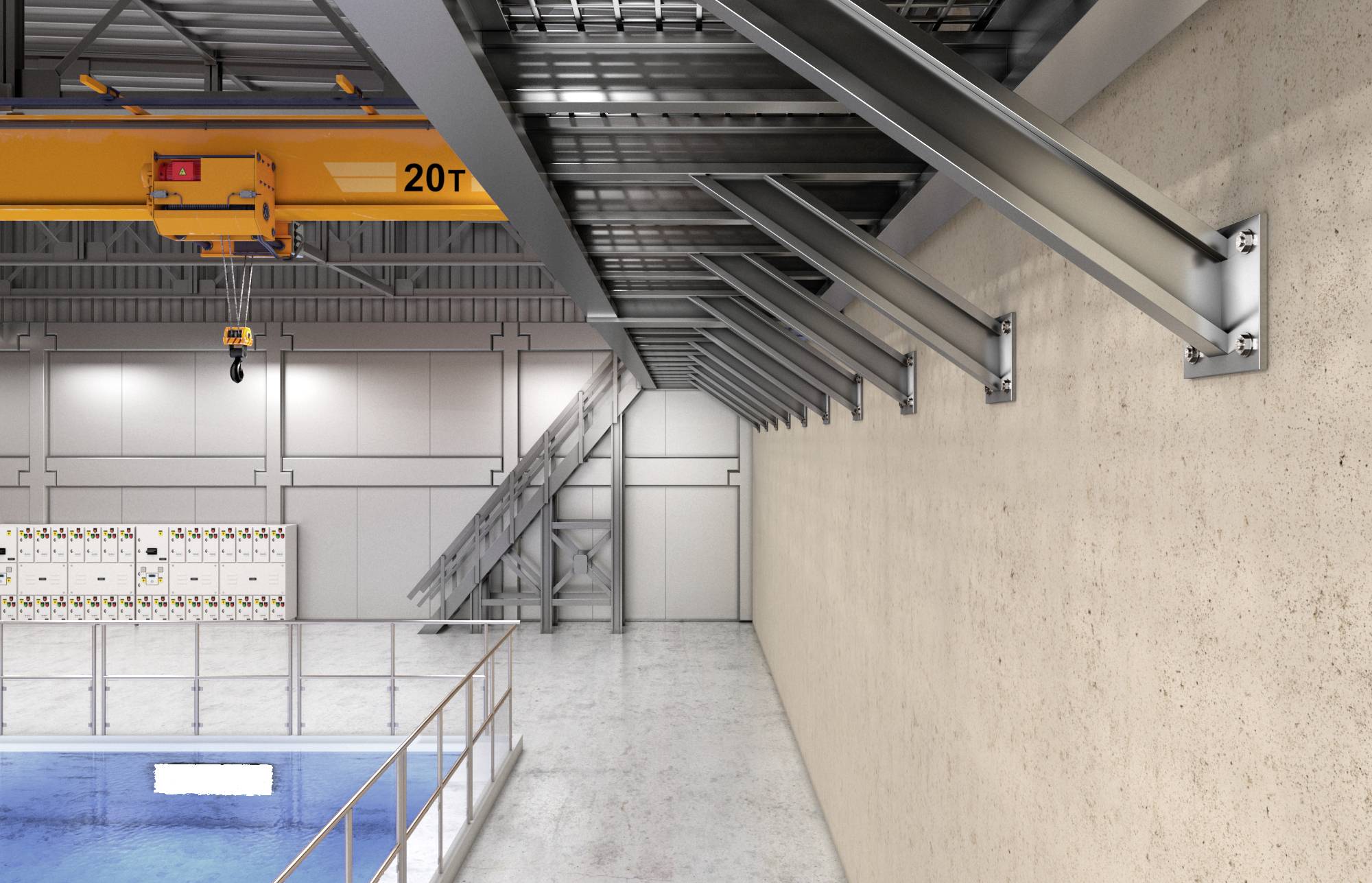

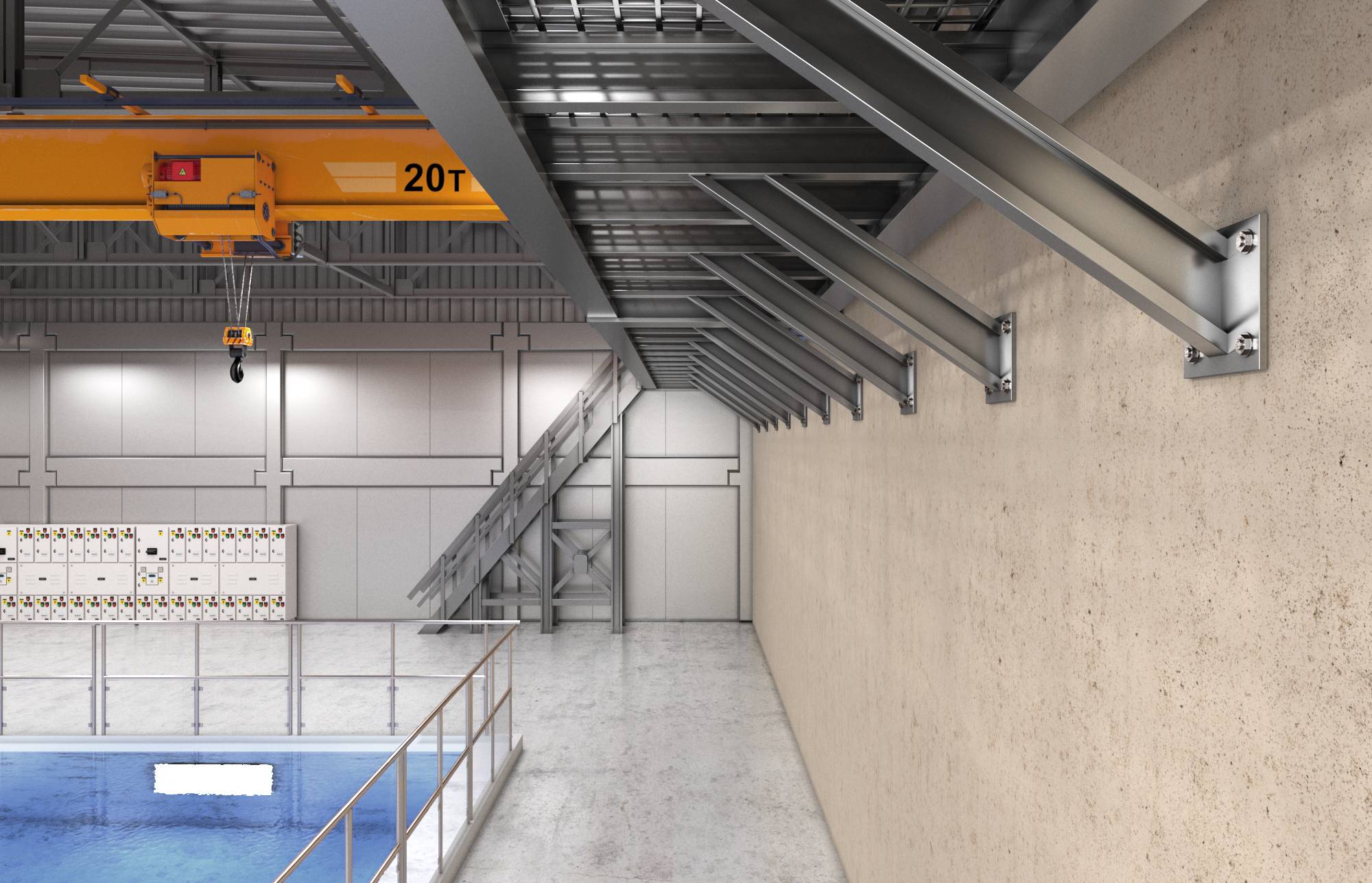

Priemyselná hala s žeriavom nad bazénom, podporné trámy na stene, kovové zábradlie a prístupové schodisko.

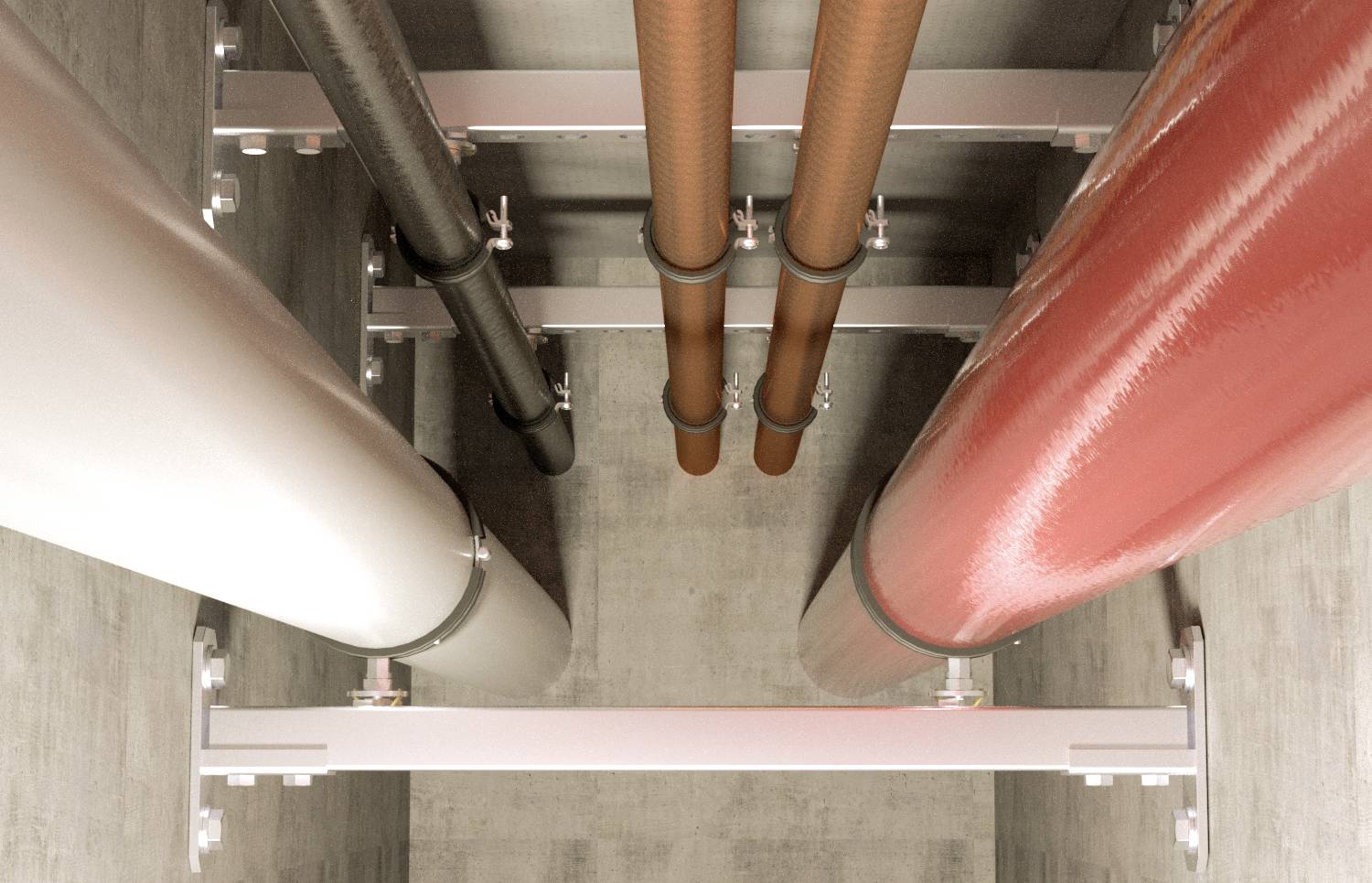

Rôzne potrubia v jednom šachte. Vľavo biele, v strede dve hnedé a vpravo červené potrubie. Kovové štruktúry.

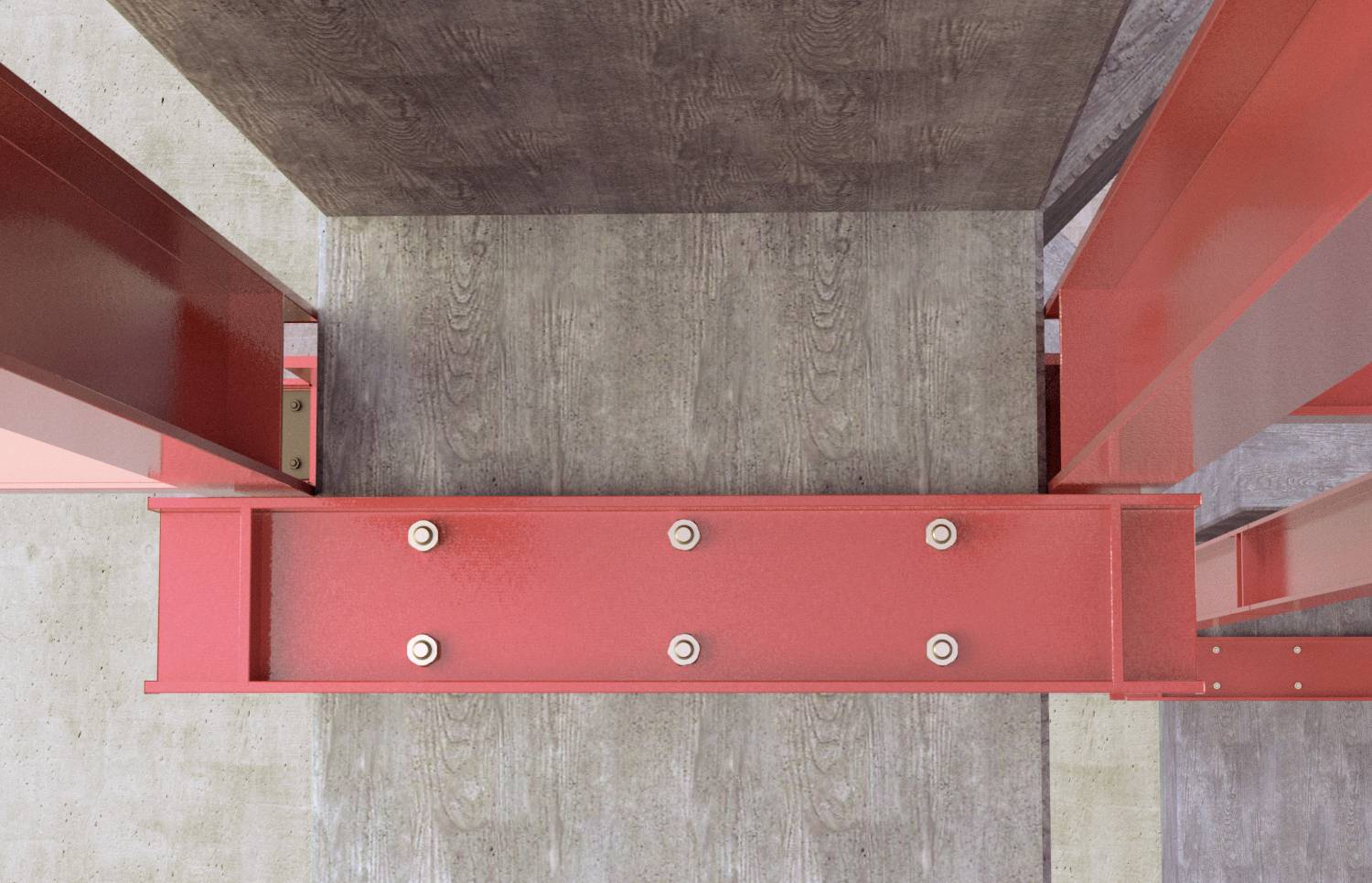

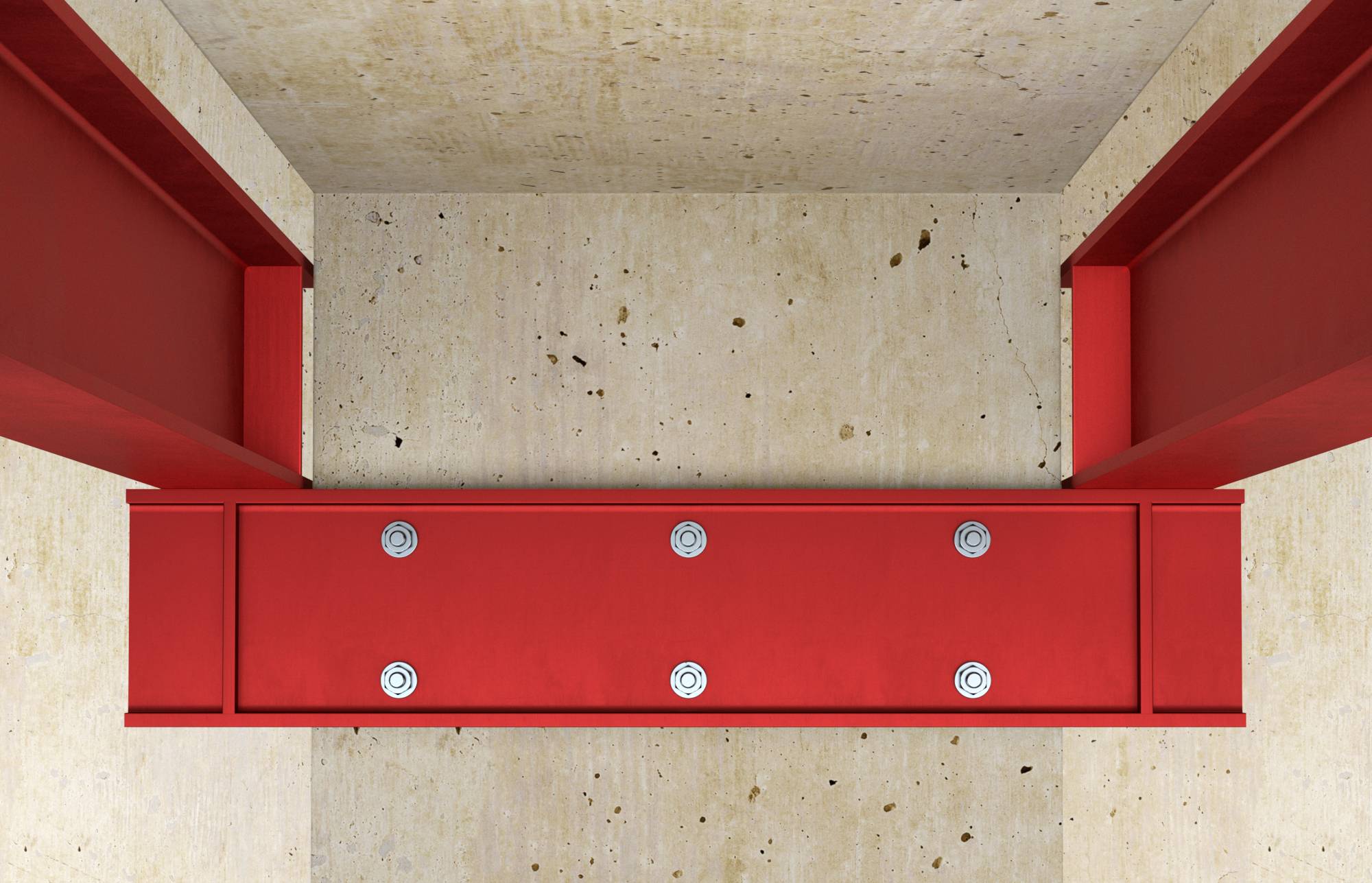

Červený oceľový nosník z vtáčej perspektívy na betónovej podlahe. Nosník je pripevnený skrutkami. Stavenisko alebo technický detail.

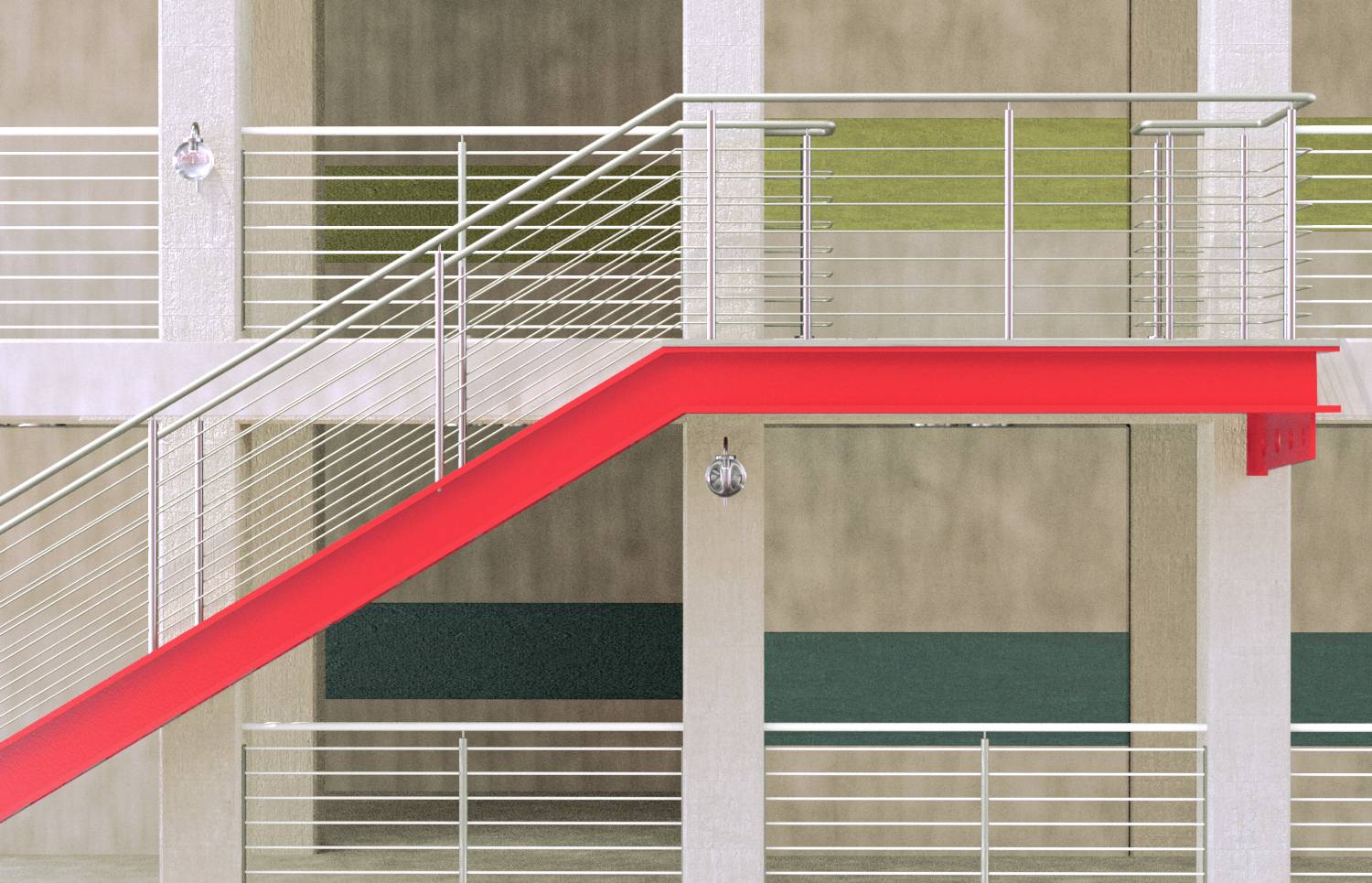

Červené schodisko s nerezovým zábradlím v modernej betónovej budove. Schodisko vedie nahor a zdôrazňuje minimalistický dizajn.

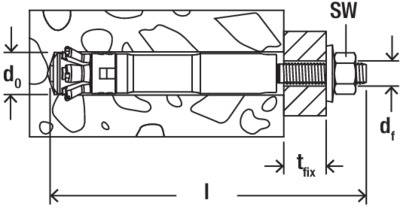

Ilustrácia mechanickej súčiastky s popiskami pre priemer (d0, df), dĺžku (l), šírku kľúča (SW) a t_fix.

Vrták preniká do materiálu špirálovým vzorom, označený štítkom 'FSU-SD'. Smer vŕtania je vyznačený červenou šípkou smerujúcou doprava.

Diagram znázorňuje roztrhaný vlákno, ktoré prechádza cez drsný povrch. Červená šípka označuje trenie.

Ilustrácia znázorňuje hmoždinku, ktorá je správne zasadená do betónovitej steny. Červený symbol so škrtnutým klincom upozorňuje, že klince sa nemajú používať.

Technický výkres spojovacej súčiastky s označením 'FSU-ST', šípka smeruje doľava.

Návod na vŕtanie do steny: Zobrazuje vŕtačku v stene so šípkou na odstránenie. Symbol na ochranu očí, detaily upevnenia.

Obrázok zobrazuje grafické znázornenie vrtného otvoru s kotviacou tyčou a výstražným znamením. Inštalačné rozmery a bezpečnostné upozornenia sú zvýraznené.

'Znázornenie vrtáka v priečnom reze, ktorý vŕta do betónovej steny. Vrták má špeciálnu špičku pre presné vŕtanie.'

Diagram znázorňuje skrutku, ktorá sa zavádza do kamennej steny. Vpravo sa otáča podložka a matica cez skrutku.

'Ilustrácia výstuhovej kotvy v betónovej stene. Kotva je odborne nainštalovaná a ukazuje svoje ukotvenie v materiáli.'

1/16

Doručenie: St 29. 7.

6 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (545,00 € / kus)

545,00 €

s DPH

Doprava zadarmo

Už len 6 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Menovitý priemer vrtáka: 20 mm
Priemer vyvŕtaného otvoru v nadstavci: 14 mm
Maximálna hrúbka nástavca: 50 mm
Závit M12
Veľkosť kľúča: 19 mm

Kategória výrobku: skrutková kotva

Materiál: ocel

Dĺžka: 210 mm

Obsah: 10 ks

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3026193 Fischer FSU M12x125/50 skrutková kotva 210 mm 567786 10 ks

Popis

fischer podrezaná kotva FSU je samorezná podrezaná kotva vyrobená z pozinkovanej ocele pre aplikácie, kde sa vyžaduje najvyššie zaťaženie a bezpečnosť (napr. stavba ťažkých oceľových prevádzok, jadrové elektrárne, ropný a plynárenský priemysel). Podrezaná kotva je ideálna pre ťažké upevňovacie prvky na kotvenie oceľových konštrukcií, ťažkých potrubí a vnútorných priemyselných strojov v popraskanom a nepopraskanom betóne. Počas predbežného zasúvania sa FSU umiestni do vyvŕtaného otvoru vytvoreného vrtákom FSU-SD pomocou nastavovacieho nástroja FSU-ST. Kotva sama prereže podrezanie a vytvorí pozitívne spojenie. To zaisťuje maximálnu bezpečnosť aj pri veľkých šírkach trhlín v seizmických oblastiach. Kotvu je možné rýchlo a bez zanechania zvyškov odstrániť pomocou nástroja na demontáž FSU-DT.
