Fischer FSU-P M10x100/20 skrutková kotva 150 mm 567780 10 ks

Kovový valcový rozťahovací kotva s červeným bezpečnostným pásom, závitovaným koncom a šesťhrannou hlavou na ľavej strane; zobrazená vodorovne na bielom pozadí.

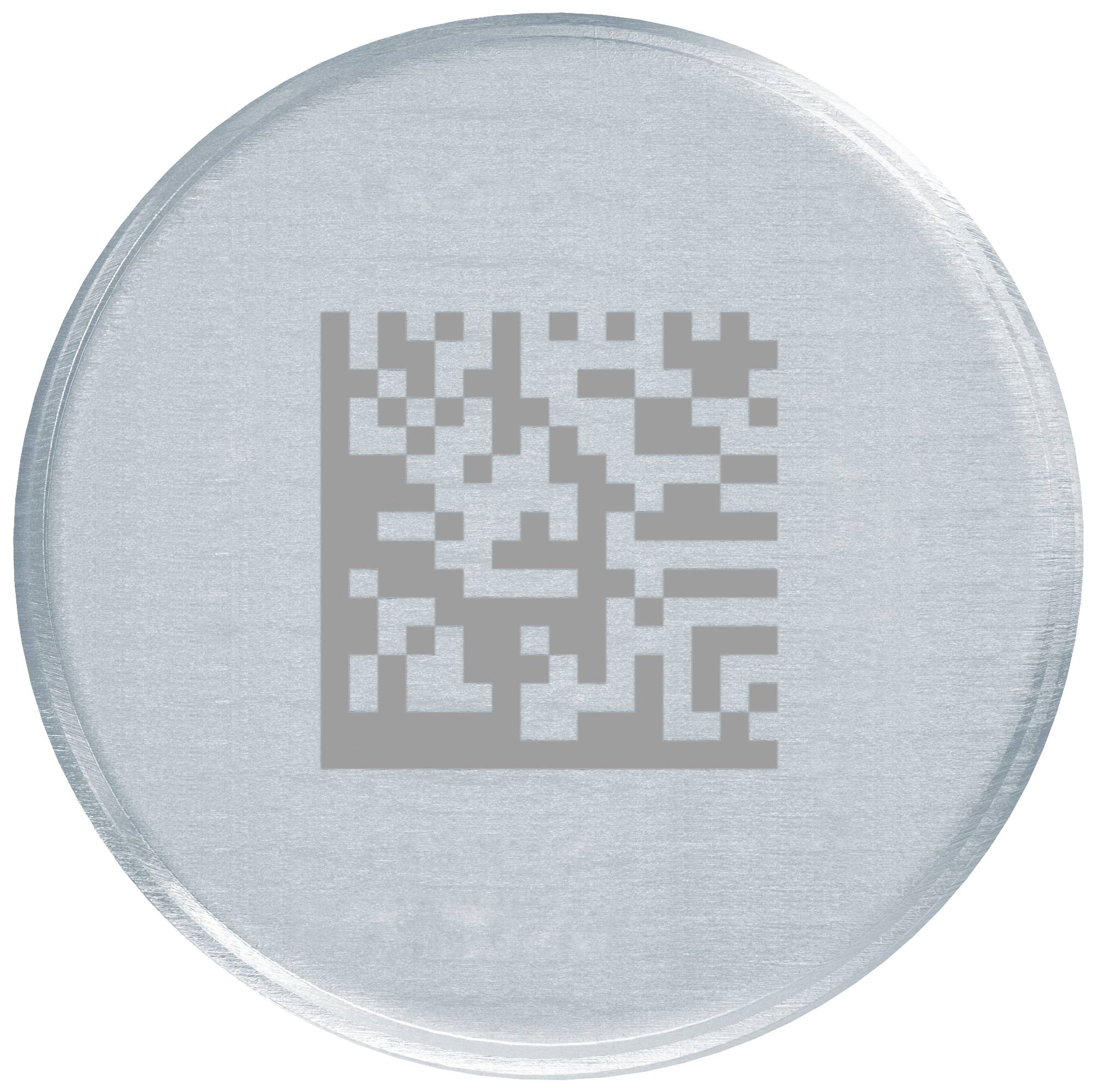

Guľatý strieborný predmet so vloženým QR kódom v strede.

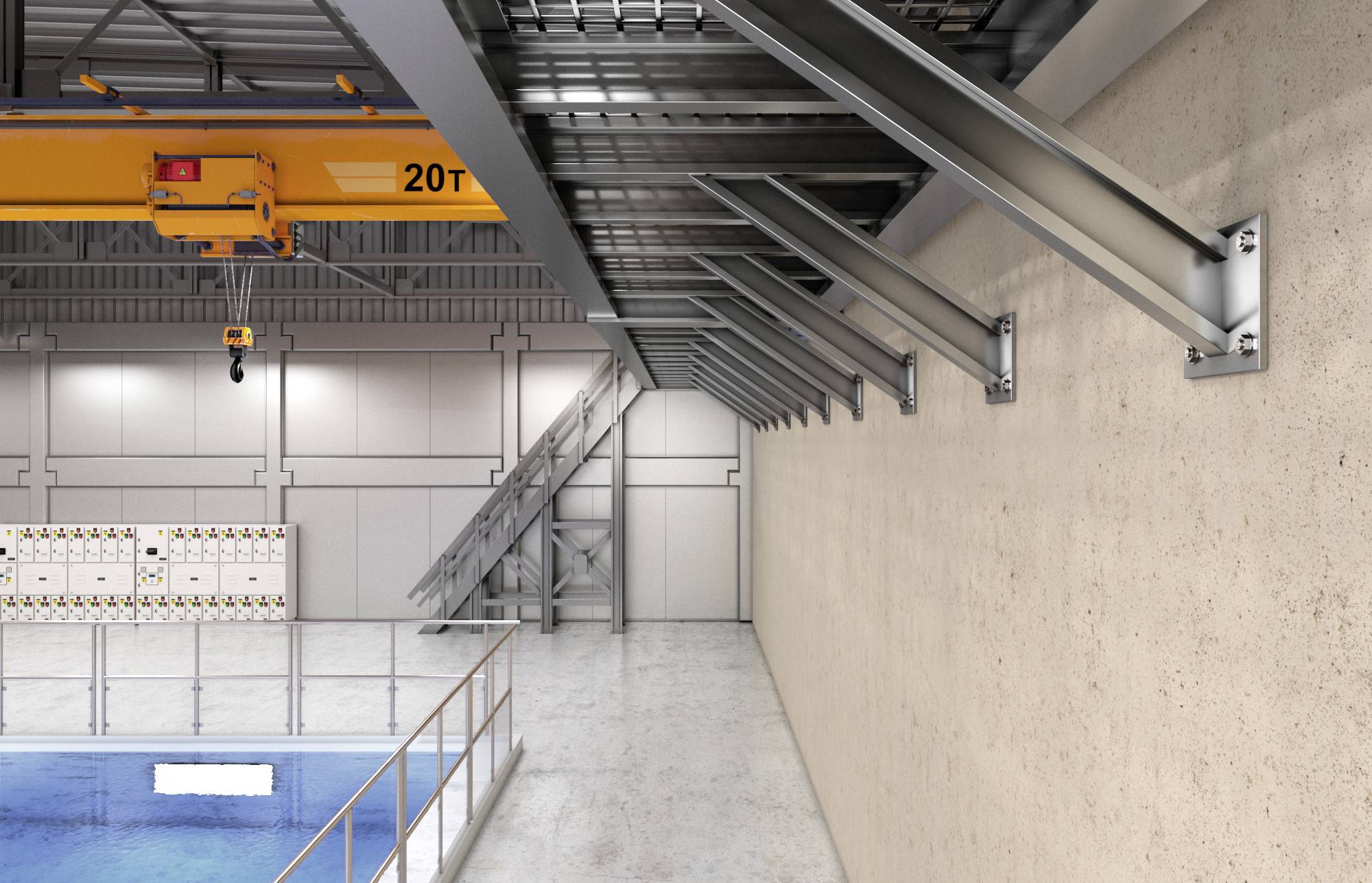

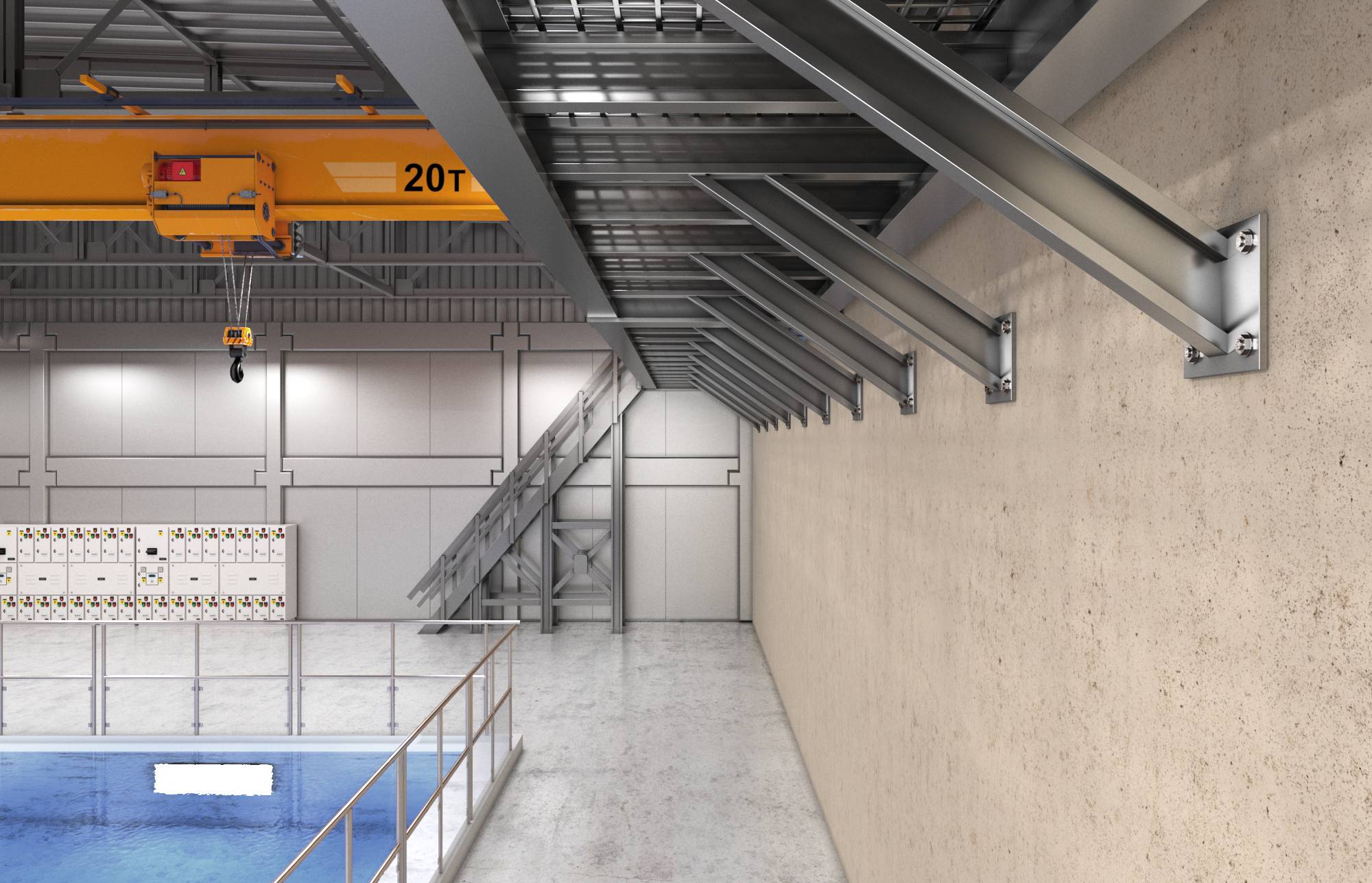

Vnútorný pohľad na priemyselný objekt s mostovým žeriavom na strope, oceľovým nosníkom na betónovej stene a prázdnou nádržou.

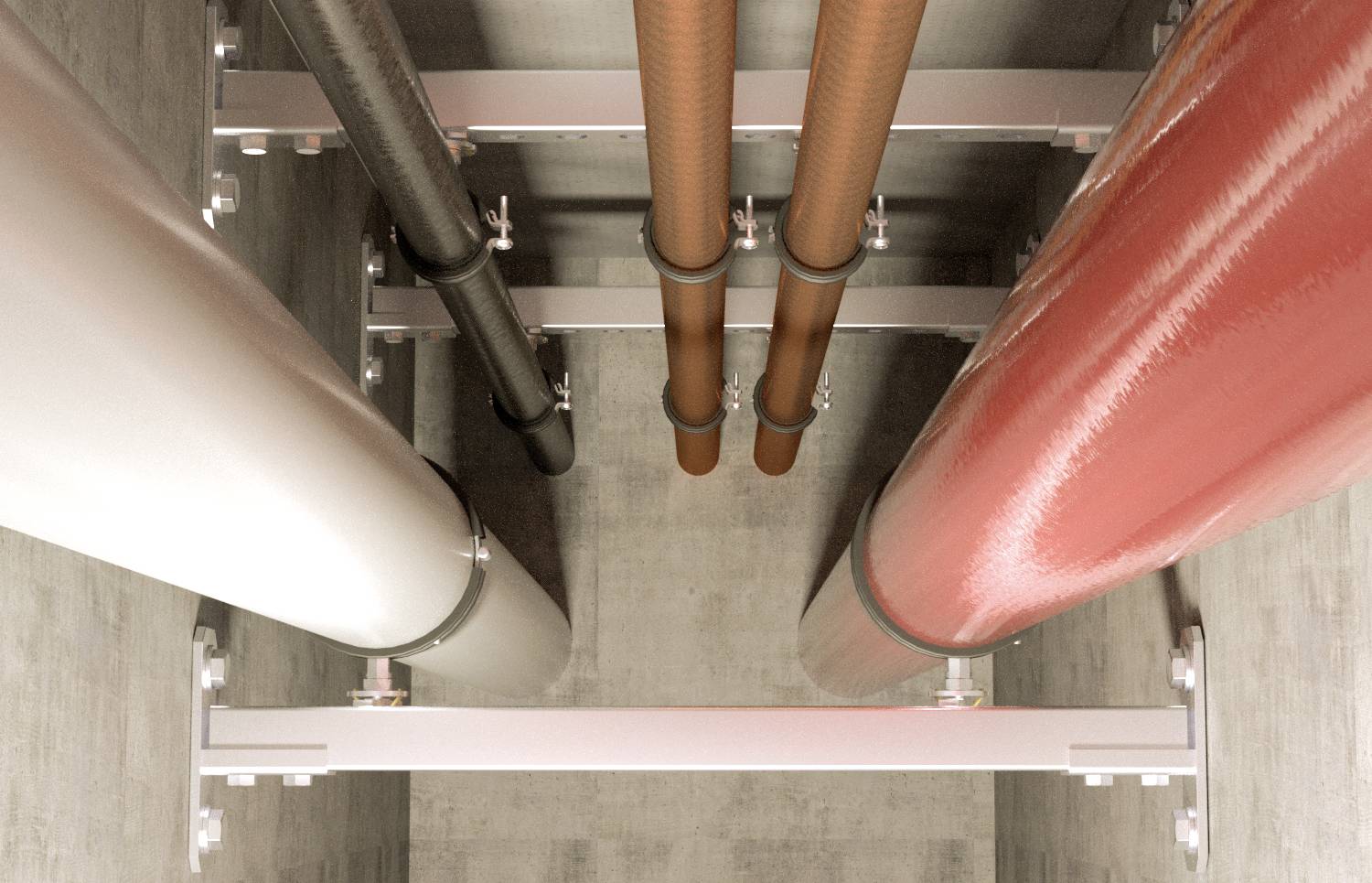

Potrubný systém v šachte s rozličnými farbami a materiálmi, znázorňujúci usporiadanie a upevnenie potrubia.

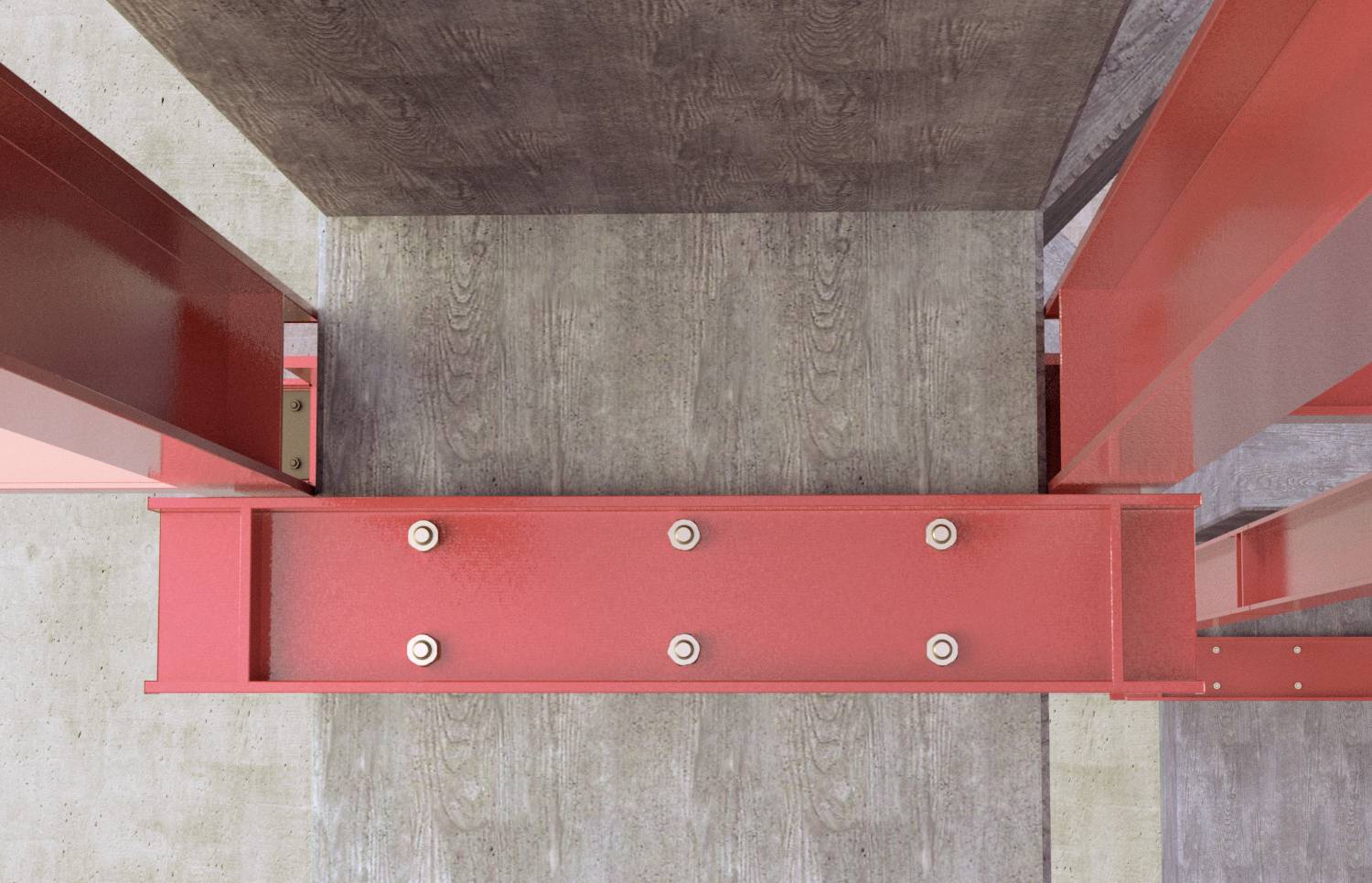

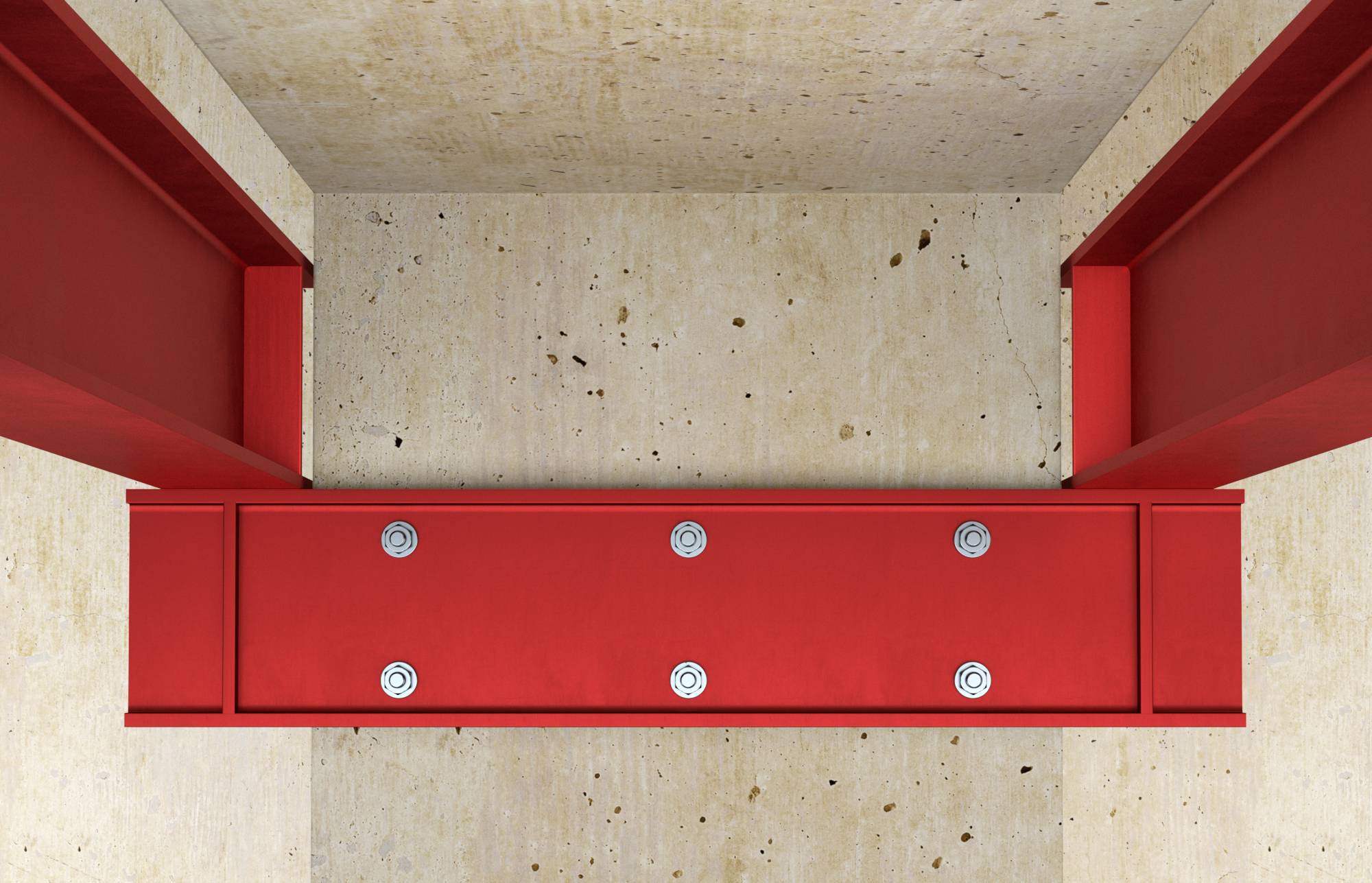

Červená oceľová nosníková konštrukcia pohľadom zhora na betónovej podlahe. Šesť viditeľných skrutiek spája dva nosníky.

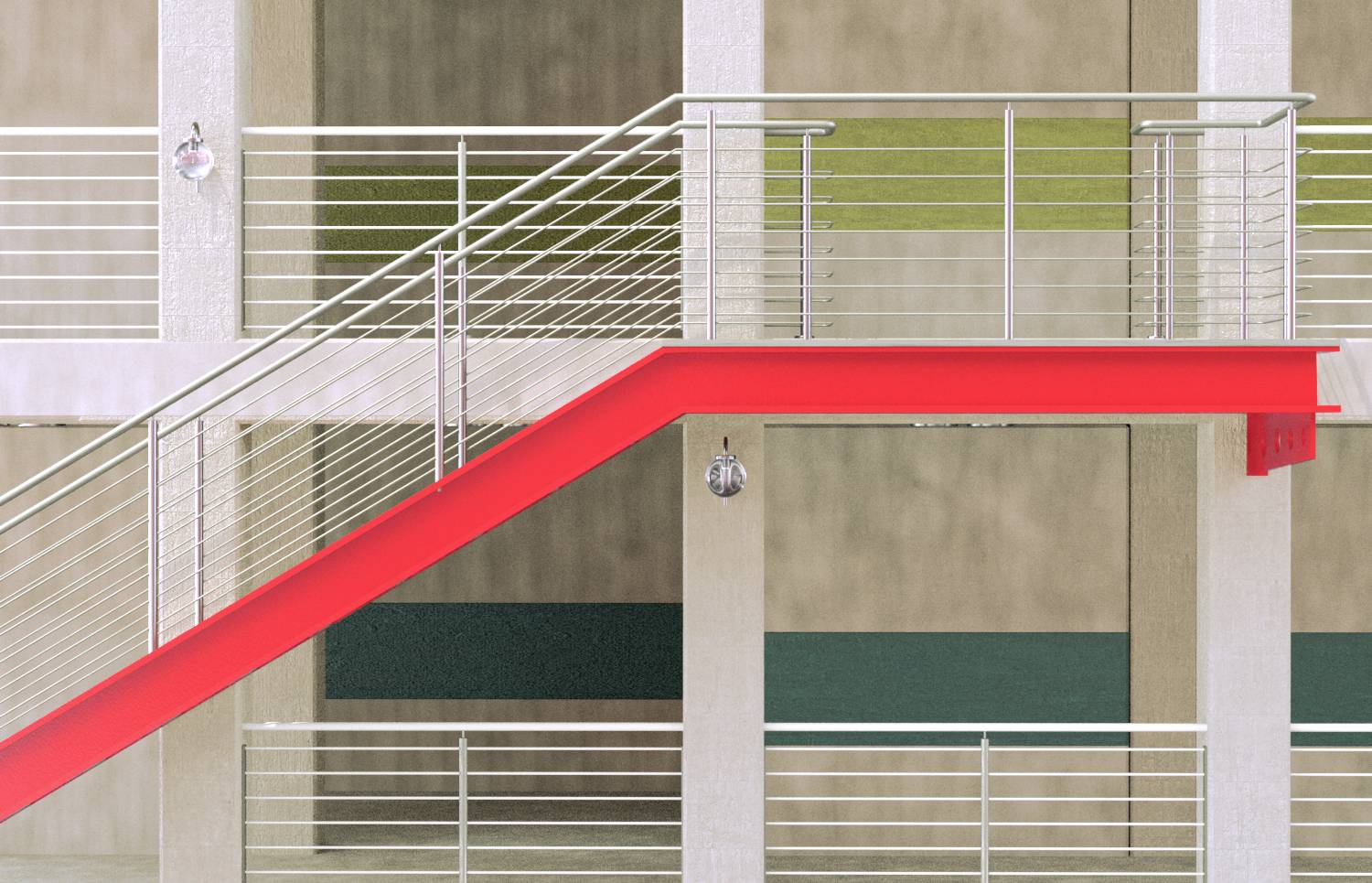

Červené schodisko v modernej budove, obklopené kovovými zábradliami. Pozadie s neutrálnymi a zelenými akcentmi.

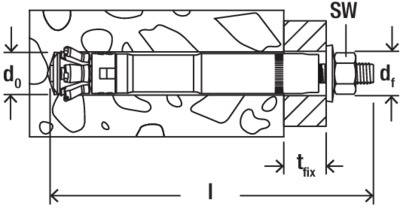

Technický výkres spojovacej časti prvku so zobrazením rozmerov d0, df, tfix, l a šírky kľúča SW.

Vŕtací postup v stene pomocou vrtáka, označený ako 'FSU-SD'. Vrták je zasadený do betónu alebo muriva.

Diagram znázorňuje šíp, ktorý ilustruje smer prúdenia cez nasýtenú pôdu, ohraničený betónovým rámom.

Stavebný diel sa osadzuje do steny. Červená šípka ukazuje smer upevnenia. Symbol varuje pred nesprávnym použitím.

Technický výkres montážneho návodu so šípkou smerujúcou doľava a nápisom 'FSU-ST'.

Diagram znázorňuje inštaláciu hmoždinky v stene. Čiastočný pohľad na hmoždinku a nástroj na jej dotiahnutie.

Nákres hmoždinky zasadenej do steny so všeobecnými výstražnými symbolmi, ktoré upozorňujú na správnu hĺbku zabudovania a potrebný odstup od steny.

Technický výkres: Čap sa umiestni do múru, s maticou na dotiahnutie a skrutkou na zabezpečenie.

Technický výkres kovového kotevného prvku nainštalovaného v betónovej stene. Kotva je zaistená maticou a podložkou.

1/15

Doručenie: St 29. 7.

20 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (475,00 € / kus)

475,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Menovitý priemer vrtáka: 20 mm
Priemer vyvŕtaného otvoru v nadstavci: 21 mm
Maximálna hrúbka nástavca: 20 mm
Závit M10
Veľkosť kľúča: 17 mm

(Ø): 20 mm

Kategória výrobku: skrutková kotva

Materiál: ocel

Dĺžka: 150 mm

Priemer skrutky: 10 mm

Rozmer.: (Ø x d) 20 mm x 150 mm

Vhodné pre: betón

Obsah: 10 ks

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3026190 Fischer FSU-P M10x100/20 skrutková kotva 150 mm 567780 10 ks

Popis

fischer podrezaná kotva FSU-P je samorezná podrezaná kotva vyrobená z pozinkovanej ocele pre aplikácie, kde sa vyžaduje najvyššie zaťaženie a bezpečnosť (napr. stavba ťažkých oceľových prevádzok, jadrové elektrárne, ropný a plynárenský priemysel). Podrezaná kotva je ideálna pre ťažké upevňovacie prvky na kotvenie oceľových konštrukcií, ťažkých potrubí a vnútorných priemyselných strojov v popraskanom a nepopraskanom betóne. FSU-P sa umiestni do zostavy s priechodným otvorom pomocou nastavovacieho nástroja FSU-ST do vŕtaného otvoru vytvoreného pomocou vrtáka FSU-SD. Kotva sama prereže podrezanie a vytvorí pozitívne spojenie. To zaisťuje maximálnu bezpečnosť aj pri veľkých šírkach trhlín v seizmických oblastiach. Kotvu je možné rýchlo a bez zanechania zvyškov odstrániť pomocou nástroja na demontáž FSU-DT.

Tento text bol preložený strojovo.
