Fischer FSU-P M12x125/30 skrutková kotva 190 mm 567784 10 ks

Kovový mechanický pohon s červeným varovným pásom a závitovým hrotom, zobrazený horizontálne na bielom pozadí.

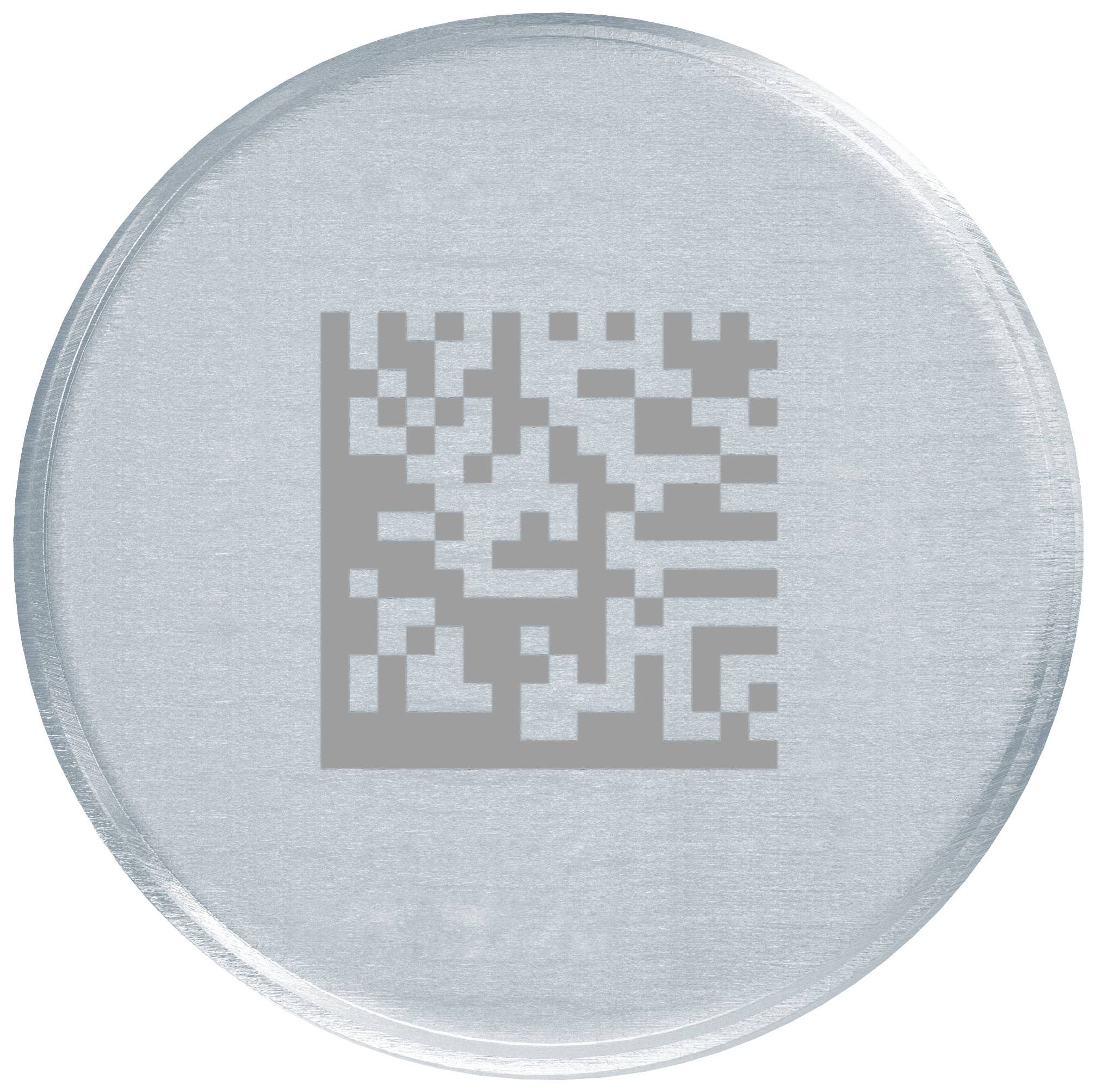

QR kód na striebornom, okrúhlom kovovom povrchu.

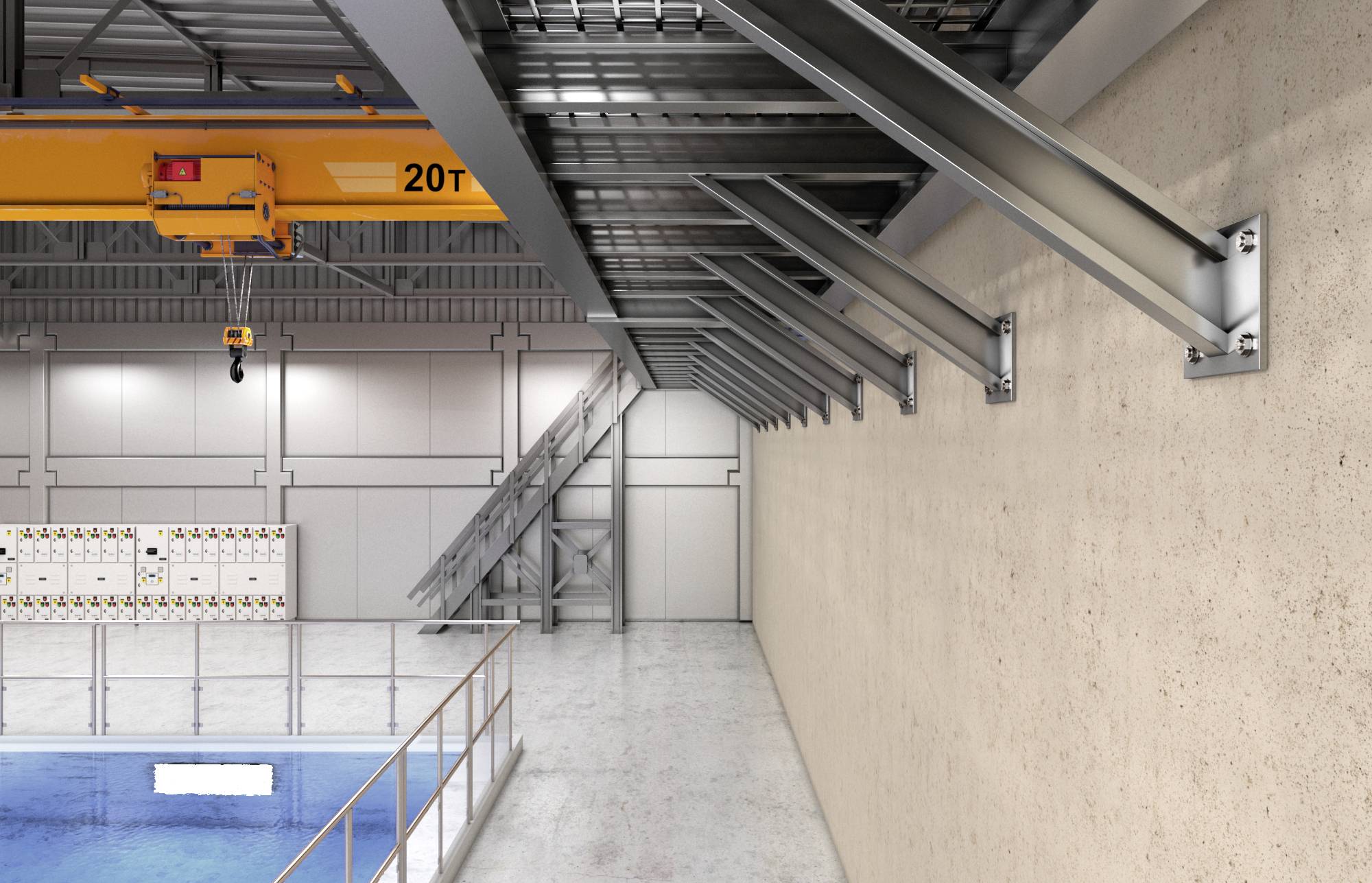

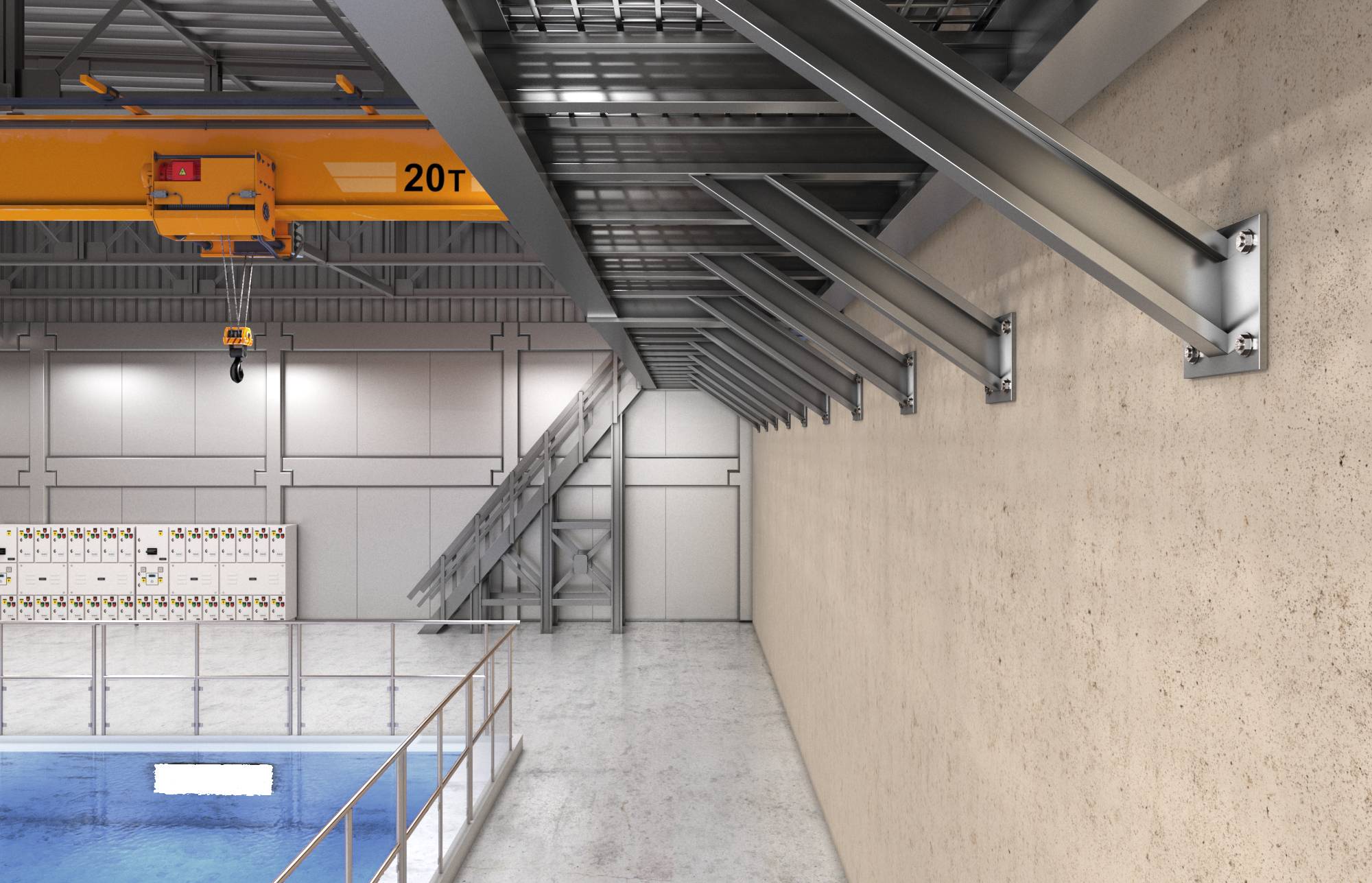

Priemyselná výrobná hala so stĺpmi z ocele, mostovým žeriavom a vodnou nádržou. Kovové schodisko vedie do vyšších úrovní.

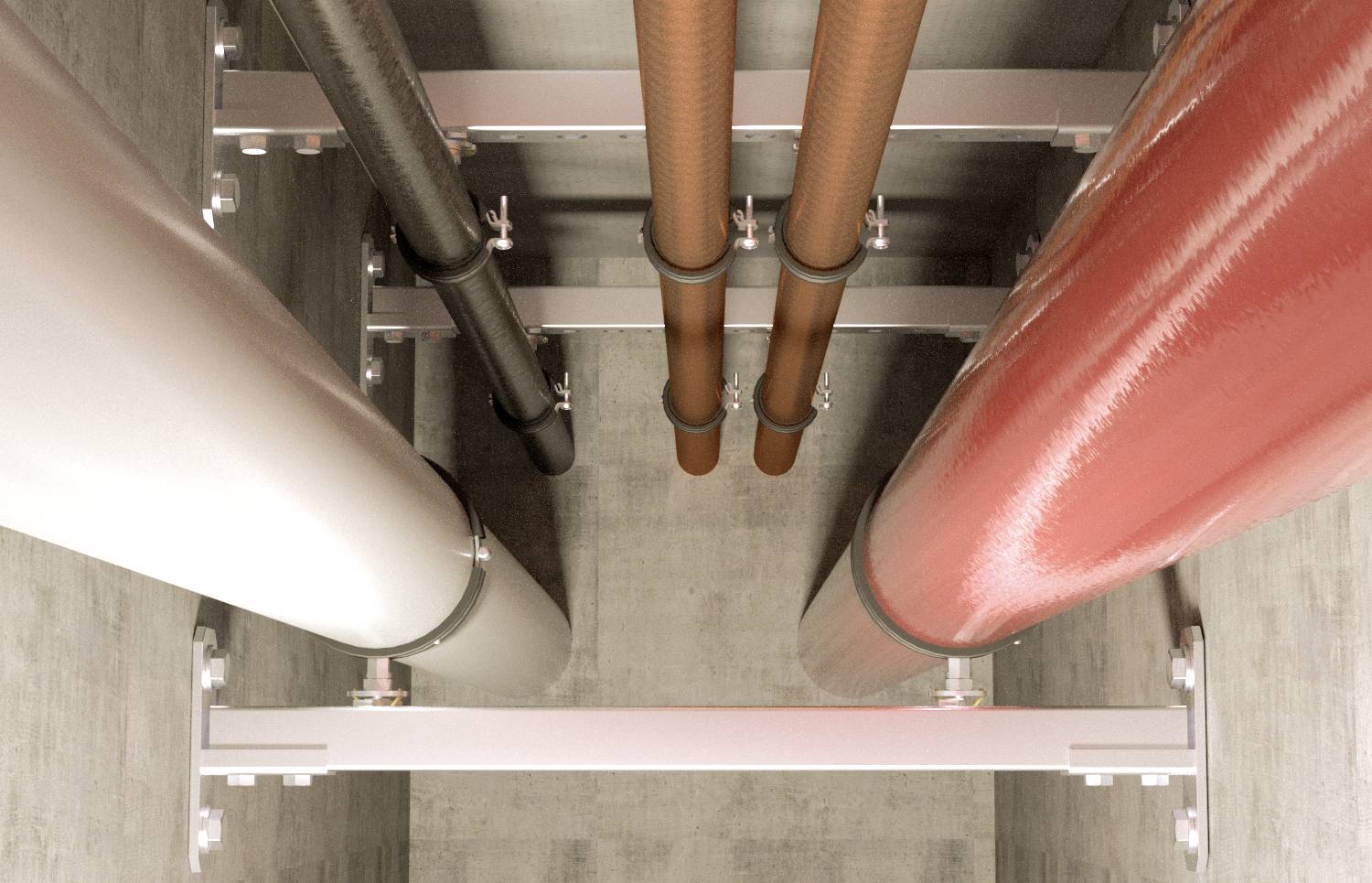

Veľké priemyselné potrubia v šachte, vrátane dvoch červených potrubí, jedného čierneho potrubia a jedného sivého potrubia, ktoré sú vedené vedľa seba.

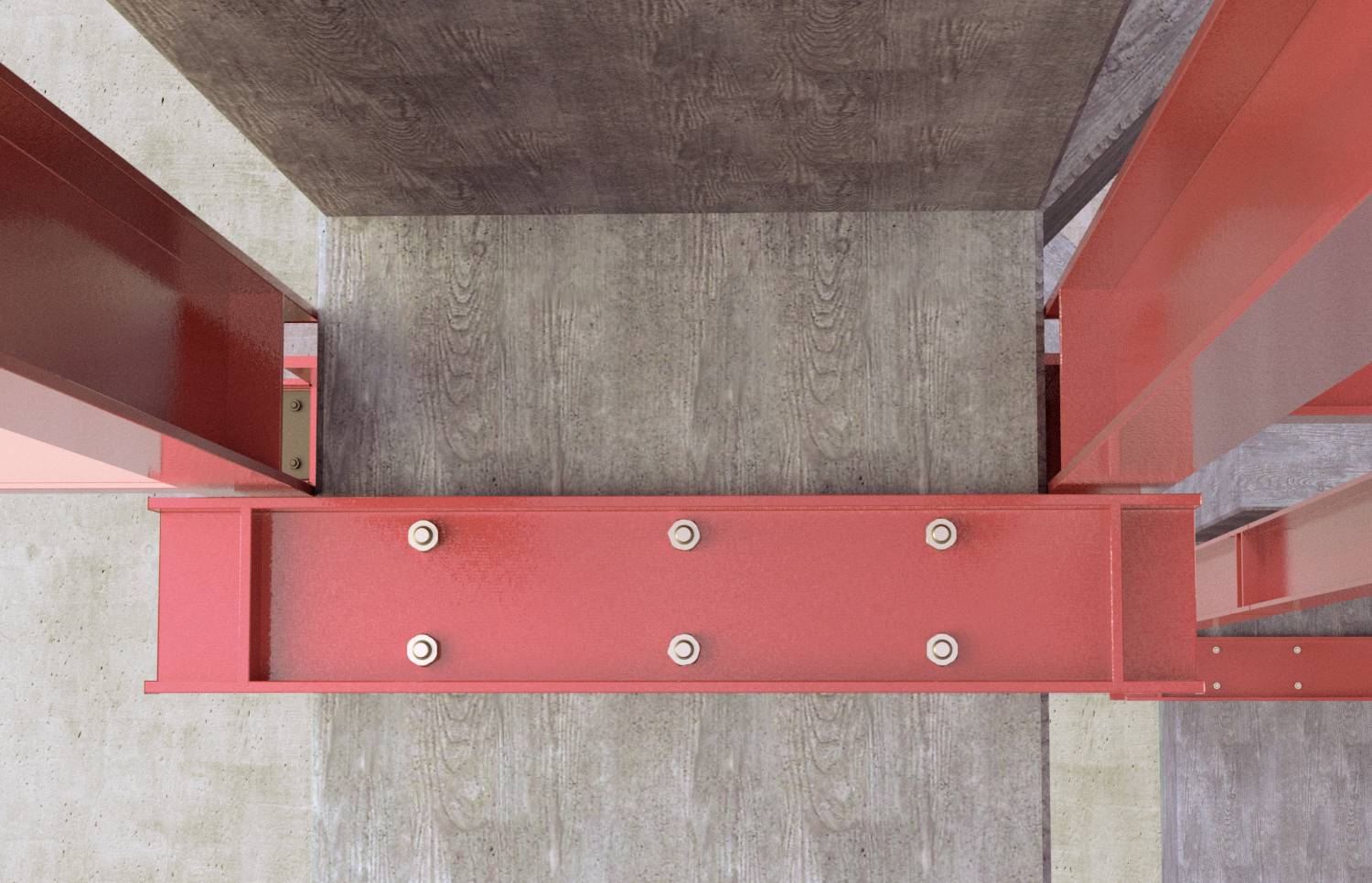

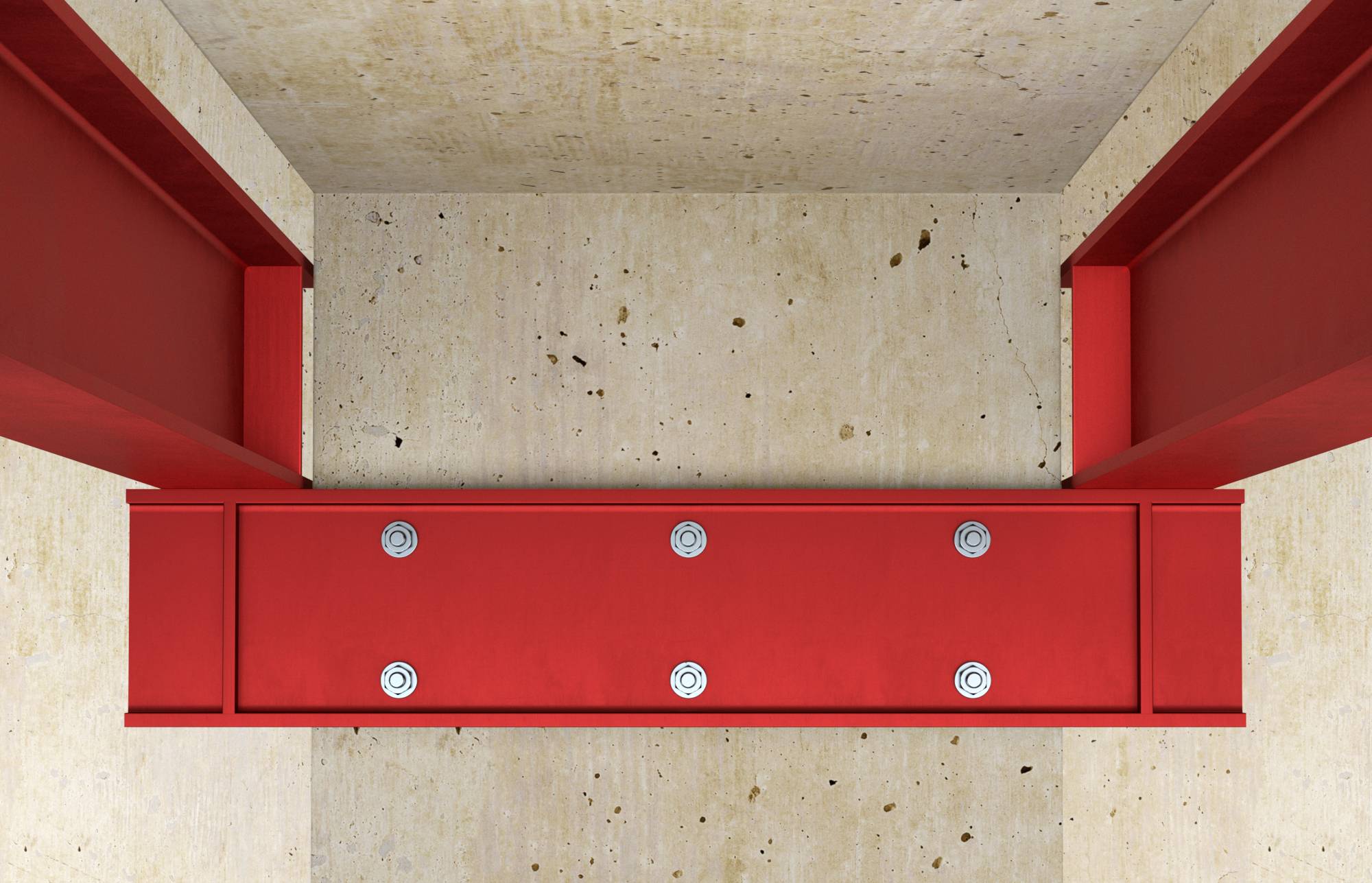

Červený oceľový nosník v rámci budovy, pohľad zhora. Zobrazuje štruktúrne usporiadanie betónu a oceľových nosníkov v konštrukcii.

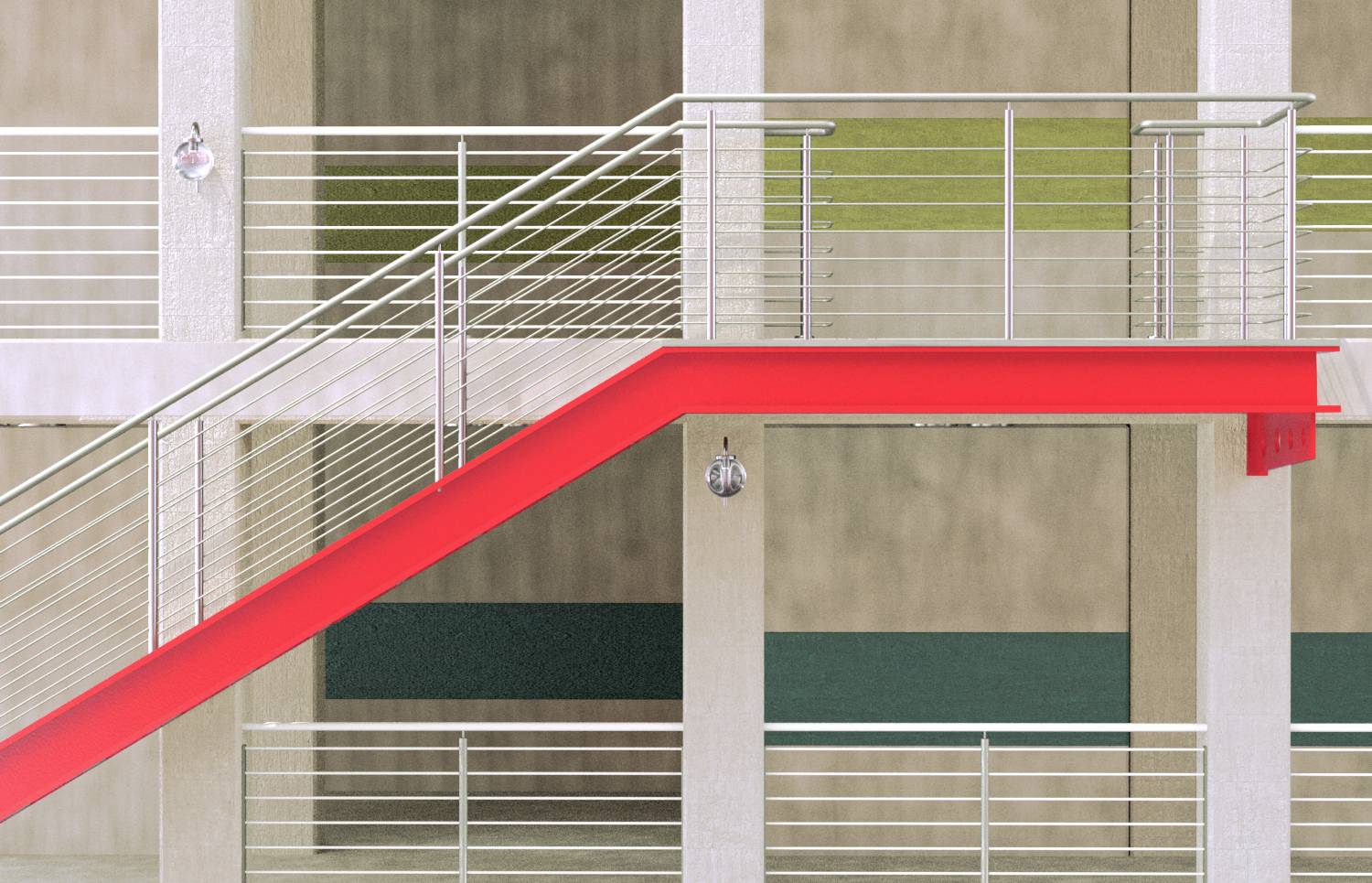

Moderné schodisko s červeným zábradlím a kovovými zábranami. V pozadí béžové steny s zelenými a modrými obdĺžnikovými plochami.

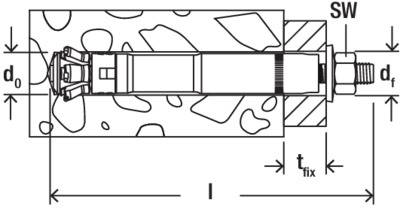

Technický výkres skrutkovitého spoja s detailmi rozmerov: 'd0', 'df', 'l', 'tfix', 'SW' zobrazuje súčasti v schematickom pohľade.

Hrot vrtáka v stene s označením 'FSU-SD'. Znázorňuje umiestnenie vrtáka v materiáli.

Diagram znázorňuje dutú ihlu prechádzajúcu stenou. Čierne častice sa pohybujú cez ihlu, šípka označuje smer prúdenia.

Schematický nákres kotvy v stene, so šípkou smerujúcou doprava. Preškrtnutá skrutka označuje zákaz.

Diagram znázorňuje FSU-ST pripojenie so šípkou smerujúcou doľava, ktorá ukazuje smer pripojenia.

Technický výkres znázorňuje upevňovacie prvky v stene. Svorník je kotvený pomocou špeciálnych nástrojov.

Výkres so stenovou úchytkou, skrutkou, výstražnými symbolmi a očami. Pozor: Úchytkuneumiestnťovať príliš blízko hrany.

Schéma znázorňuje montáž kotvy do betónu: vyvŕtanie diery, vloženie kotvy, naskrutkovanie matice a podložky, s červeným CC symbolom.

Diagram znázorňuje skrutkovú kotvu v betónovej stene. Viditeľné detaily sú telo kotvy a upevnená skrutka.

1/15

Doručenie: St 29. 7.

12 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (589,00 € / kus)

589,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Priemer vrtáku: 22 mm
Priemer vyvŕtaného otvoru v nadstavci: 23 mm
Maximálna hrúbka nástavca: 30 mm
Závit M12
Veľkosť kľúča: 19 mm

Kategória výrobku: skrutková kotva

Materiál: ocel

Dĺžka: 190 mm

Priemer skrutky: 12 mm

Vhodné pre: betón

Obsah: 10 ks

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3026192 Fischer FSU-P M12x125/30 skrutková kotva 190 mm 567784 10 ks

Popis

fischer podrezaná kotva FSU-P je samorezná podrezaná kotva vyrobená z pozinkovanej ocele pre aplikácie, kde sa vyžaduje najvyššie zaťaženie a bezpečnosť (napr. stavba ťažkých oceľových zariadení, jadrové elektrárne, ropný a plynárenský priemysel). Podrezaná kotva je ideálna pre ťažké upevňovacie prvky na kotvenie oceľových konštrukcií, ťažkých potrubí a vnútorných priemyselných strojov v popraskanom a nepopraskanom betóne. FSU-P sa umiestni do zostavy s priechodným otvorom pomocou nastavovacieho nástroja FSU-ST do vŕtaného otvoru vytvoreného pomocou vrtáka FSU-SD. Kotva sama prereže podrezanie a vytvorí pozitívne spojenie. To zaisťuje maximálnu bezpečnosť aj pri veľkých šírkach trhlín v seizmických oblastiach. Kotvu je možné rýchlo a bez zanechania zvyškov odstrániť pomocou nástroja na demontáž FSU-DT.
