Fischer FSU-P M12x125/50 skrutková kotva 210 mm 567788 10 ks

Strieborný kovový rozperný skrutný kolík s červeným varovným pásom a označením "CC", zobrazený vodorovne na bielom pozadí.

Guľatý kovový gombík so štvorcovým, pixelovým vzorom v strede, podobný QR kódu.

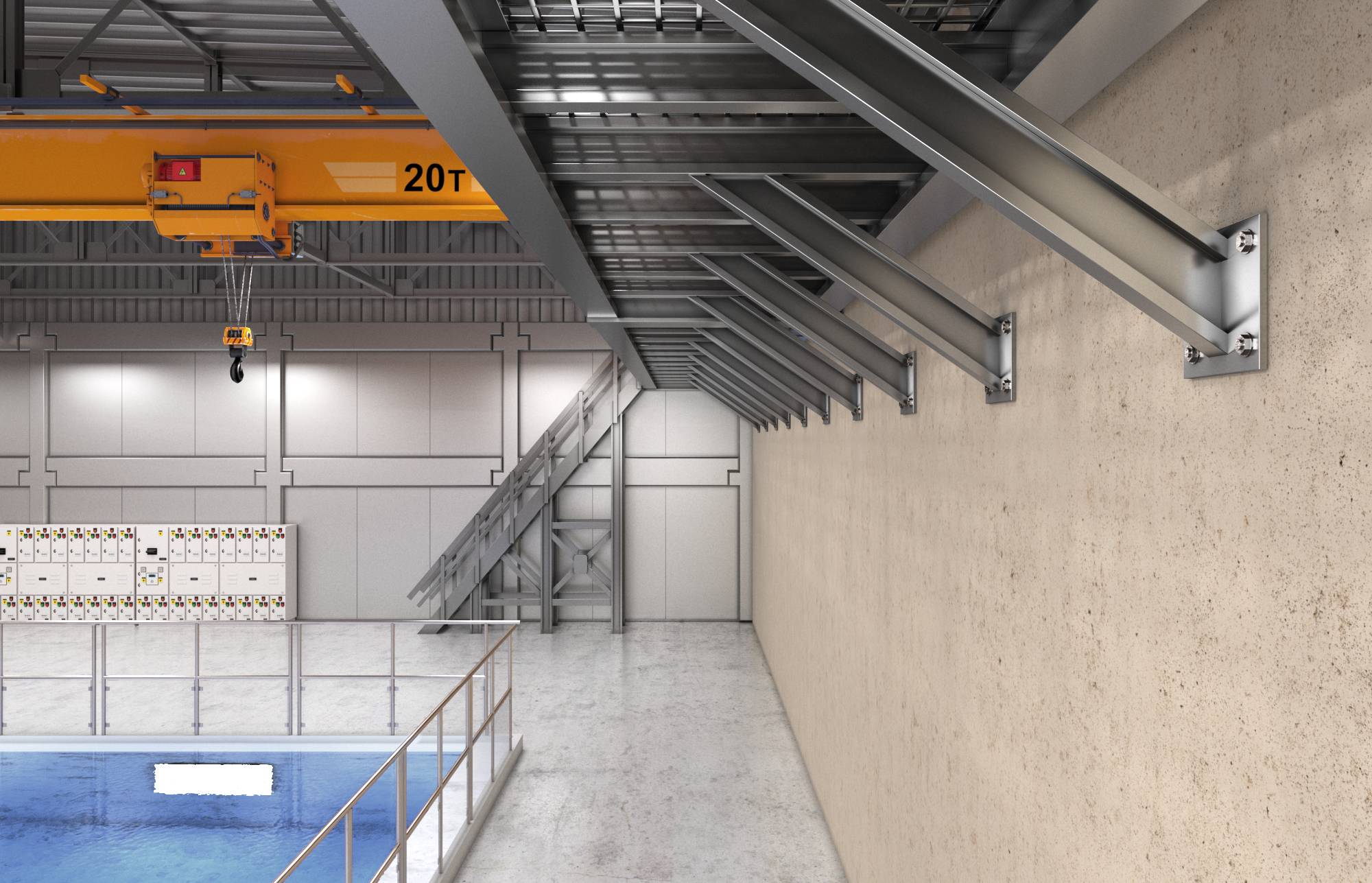

Krytý bazén s žeriavom nad bazénom. Na stene sú kovové výstuhy a v pozadí vedie schodisko nahor.

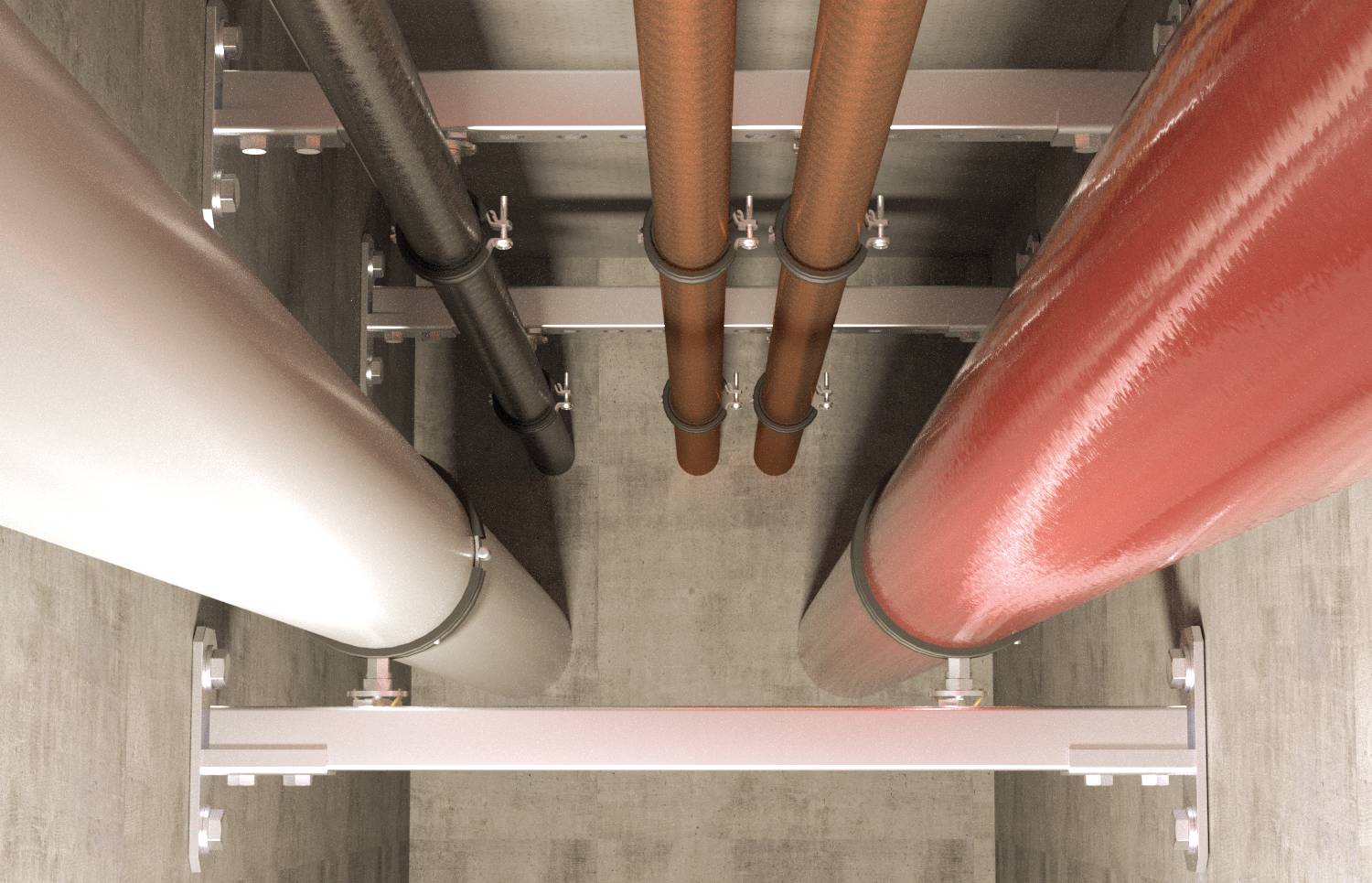

Potrubia v šachte, pohľad zdola. Rôzne farby označujú rozdielne funkcie alebo materiály.

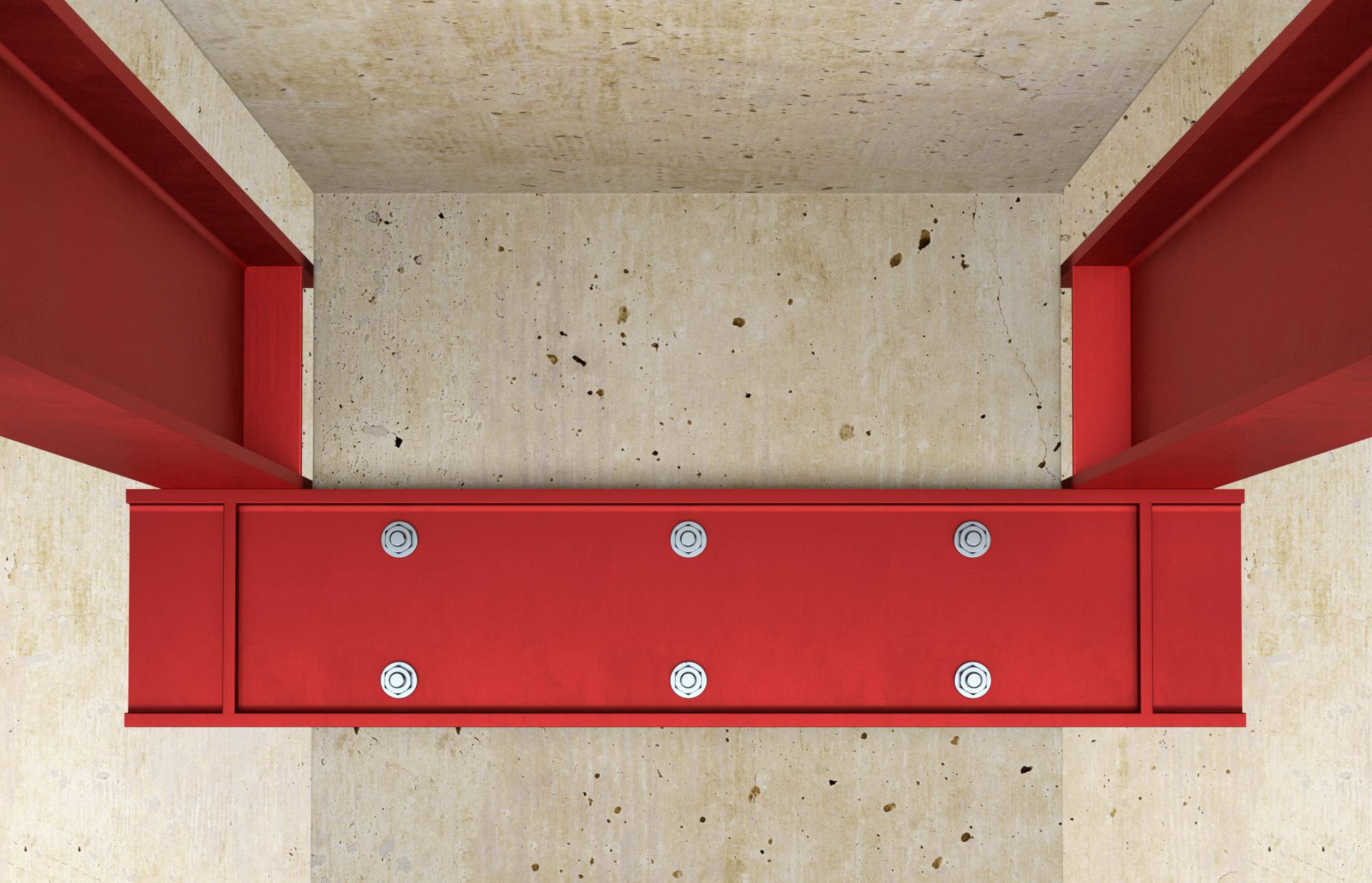

Červené oceľové nosníky spojené skrutkami v konštrukcii budovy, pohľad zhora, zobrazuje priemyselnú výstavbu a materiály.

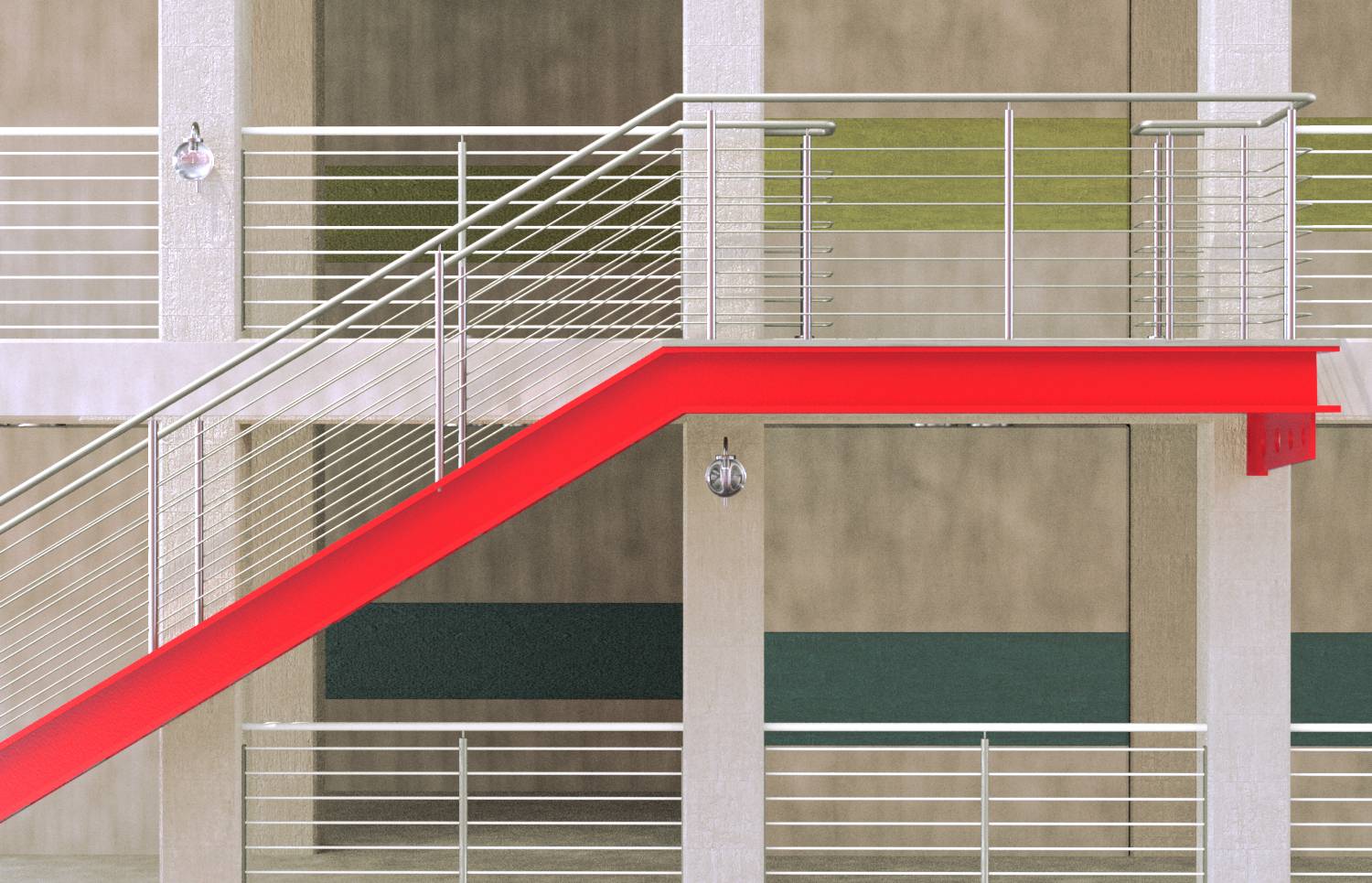

Červené schodisko s kovovým zábradlím, vľavo dekoratívne nástenné svietidlo, vedie do natretej betónovej budovy. Minimalistický dizajn.

Technický výkres skrutkovej spojovacej súčiastky. Zobrazuje rozmery: d₀, d_f, l a t_fix. Štruktúra povrchu v pozadí.

Schéma vŕtania znázorňuje vŕtačku prenikajúcu do steny s nápisom 'FSU-SD' vedľa, šípka smeruje doprava.

Diagram znázorňuje šípku, ktorá predstavuje pohyb materiálov cez malý tunel v hornine.

Ilustrácia znázorňuje kotevný svorník v betónovej stene s červeným označením a šípkou vpravo. Vedľa je preškrtnutý klinec.

Diagram znázorňuje prevodovku s prvkami pripojenia, červená šípka a text 'FSU-ST' označujú komponent na pravej strane obrázka.

Technický výkres skrutky, ktorá je zaskrutkovaná cez stenu do kotevnej hmoždinky v stene; znázorňuje priečny pohľad na mechanizmus.

Diagram kotevného prvku na stene s výstražnými upozorneniami. Zobrazuje vzdialenosti, povrch betónu a správnu polohu. Obsahuje symboly bezpečnosti.

Inštalácia 'Tinst' znázorňuje skrutku s hmoždinkou v montážnom otvore na stene. Šípky ukazujú smer otáčania a postup inštalácie.

Stenová kotva s čapovým kotvením, ktorá je upevnená v betóne. Kotva je zabezpečená otáčavým pohybom.

1/15

Doručenie: Po 27. 7.

6 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (483,74 € / kus)

483,74 €

bez DPH.

Doprava zadarmo

Už len 6 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Priemer vrtáku: 22 mm
Priemer vyvŕtaného otvoru v nadstavci: 23 mm
Maximálna hrúbka nástavca: 50 mm
Závit M12
Veľkosť kľúča: 19 mm

Kategória výrobku: skrutková kotva

Materiál: ocel

Dĺžka: 210 mm

Obsah: 10 ks

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3026194 Fischer FSU-P M12x125/50 skrutková kotva 210 mm 567788 10 ks

Popis

fischer podrezaná kotva FSU-P je samorezná podrezaná kotva vyrobená z pozinkovanej ocele pre aplikácie, kde sa vyžaduje najvyššie zaťaženie a bezpečnosť (napr. stavba ťažkých oceľových prevádzok, jadrové elektrárne, ropný a plynárenský priemysel). Podrezaná kotva je ideálna pre ťažké upevňovacie prvky na kotvenie oceľových konštrukcií, ťažkých potrubí a vnútorných priemyselných strojov v popraskanom a nepopraskanom betóne. FSU-P sa umiestni do zostavy s priechodným otvorom pomocou nastavovacieho nástroja FSU-ST do vŕtaného otvoru vytvoreného pomocou vrtáka FSU-SD. Kotva sama prereže podrezanie a vytvorí pozitívne spojenie. To zaisťuje maximálnu bezpečnosť aj pri veľkých šírkach trhlín v seizmických oblastiach. Kotvu je možné rýchlo a bez zanechania zvyškov odstrániť pomocou nástroja na demontáž FSU-DT.

Tento text bol preložený strojovo.
