Fischer HM 6 x 37 S K NV hmoždinka do dutín 37 mm 12 mm 090931 1 sada

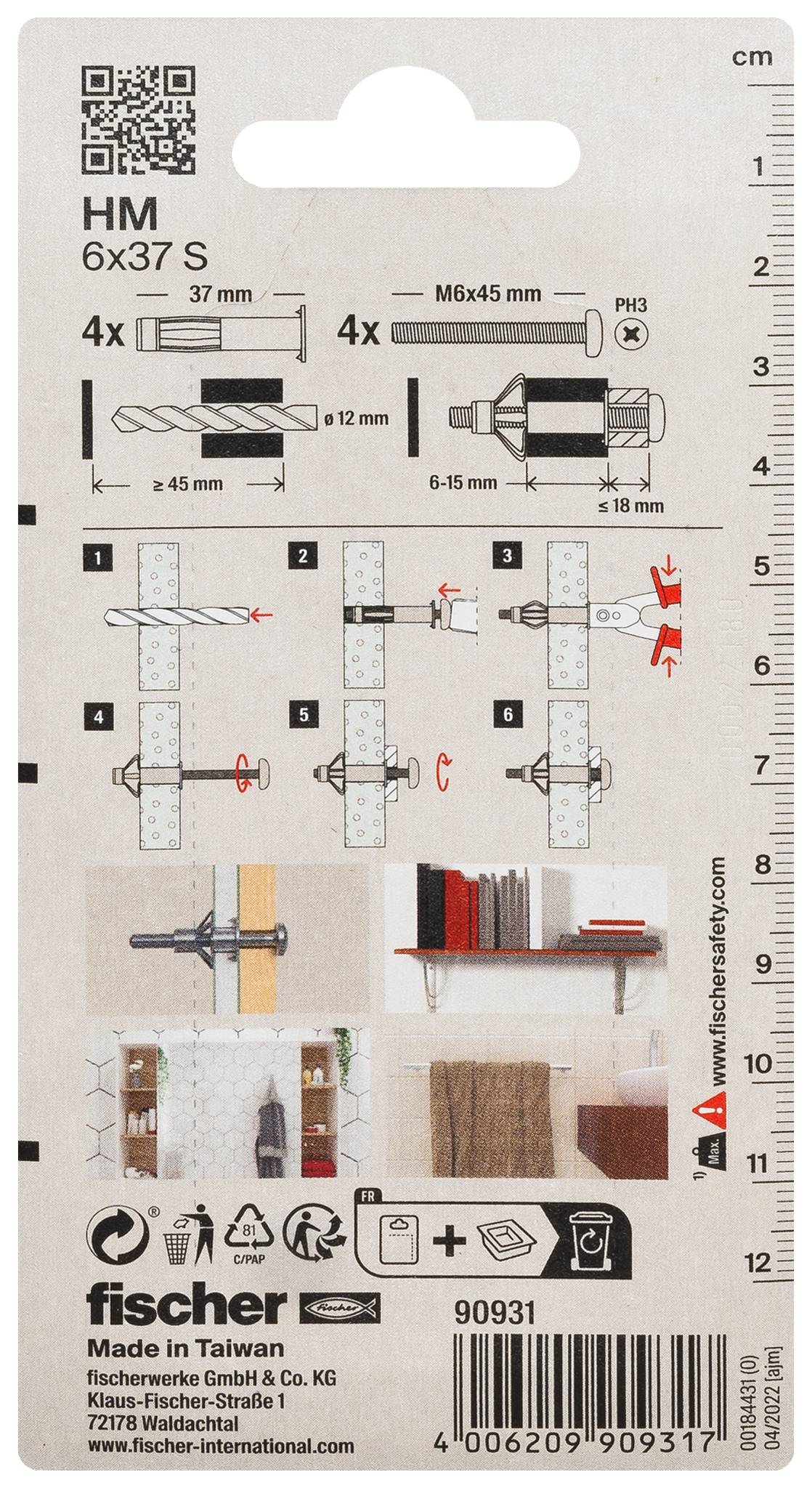

Balenie kotiev Fischer HM 6x37 S M6 do kovu, 4 kusy, na upevňovanie do dutej steny.

Balenie Fischer-HM-hmoždiniek, veľkosť M6, rozmery 6x37 mm, 4 kusy. Obsahuje kovové príchytné kotvy, vhodné pre spoľahlivé upevnenie.

Záves na tyči s krúžkami a upevňovacími svorkami. Biela, polopriehľadná záclona pred neutrálnym pozadím.

Police so striebornými farebnými dózami a sklenenými nádobami so zelenými viečkami, usporiadané v dvoch radoch pred krémovou stenou.

Vrták preniká sprava do materiálového kusu s bodkami; červený smer šípky smeruje dovnútra.

Diagram skrutkovej kotvy montovanej do steny. Červená šípka ukazuje smer dotiahnutia.

Diagram znázorňuje montážnu príchytku v stene s hmoždinkou a červenými svorkami na upevnenie.

Rozperný hmoždinka sa vkladá do dierkovanej dosky. Skrutka sa otáča doprava, aby upevnila hmoždinku.

Schéma upevnenia konštrukcie: Kotevný svorník v stene, so znázorneným pravotočivým pohybom.

Priečny rez múrom s klin(ov)ým kotvením, ktorý prechádza cez stenu, zobrazuje spôsob upevnenia a umiestnenia kotvy.

Konektor sa zasúva do zásuvky. Červený šípka ukazuje smer zasunutia. Prerušovaná čiara naznačuje polohu pred pripojením.

Vrták preniká do materiálu s červenou šípkovou značkou. Materiál je označený bodkami, čo môže naznačovať nejakú štruktúru.

Priečny rez kotvenia steny: Vľavo kotevné púzdro v stene, vpravo skrutka s podložkou, šípka ukazuje smer ťahu.

Schematický nákres rozpernej matice upevnenej v hmoždinke. Šípka ukazuje smer otáčania pri dotiahnutí.

Montážny návod pre skrutku s hmoždinkou v stene. Skrutka sa upevňuje otáčaním, aby sa zabezpečilo spoľahlivé uchytenie.

Priečny rez murovým kotvením v stene, znázorňujúci kotevný svorník, podložku a upevňovaciu platňu na zabezpečenie steny.

Technický výkres kotvy v stene s rozmermi: d₀, dₛ, dₚ, tₓ, lₛ. Zobrazuje upevnenie a hĺbku zabudovania.

1/17

Datasheety: (PDF)

Doručenie: Št 23. 7.

7 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (5,28 € / kus)

5,28 €

bez DPH.

Už len 7 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer dutinová kovová hmoždinka HM 6 x 37 S s metrickou skrutkou

Udrží ťažké predmety v panelových stavebných materiáloch vďaka veľkej kontaktnej ploche rozperných ramien.
Flexibilná inštalácia: skrutku možno povoliť a znova utiahnuť.
Žiadne otáčanie: Špáradlo na okraji hmoždinky drží hmoždinku v panelovom stavebnom materiáli.
Vhodné na predvloženie.
Kompletné s metrickou skrutkou.

Technické parametre

(Ø): 12 mm

Kategória výrobku: hmoždinka do dutín

Materiál: kov

Dĺžka: 37 mm

Rozmer.: (Ø x d) 12 mm x 37 mm

Vhodné pre: sadrokartóny
betónové panely dierované
drevotrieska
preglejkové dosky

Obsah: 1 sada

Vonkajší Ø: 12 mm

Na stiahnutie

Datasheet

Datasheet 3065930 Fischer HM 6 x 37 S K NV hmoždinka do dutín 37 mm 12 mm 090931 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065930 Fischer HM 6 x 37 S K NV hmoždinka do dutín 37 mm 12 mm 090931 1 sada

Popis

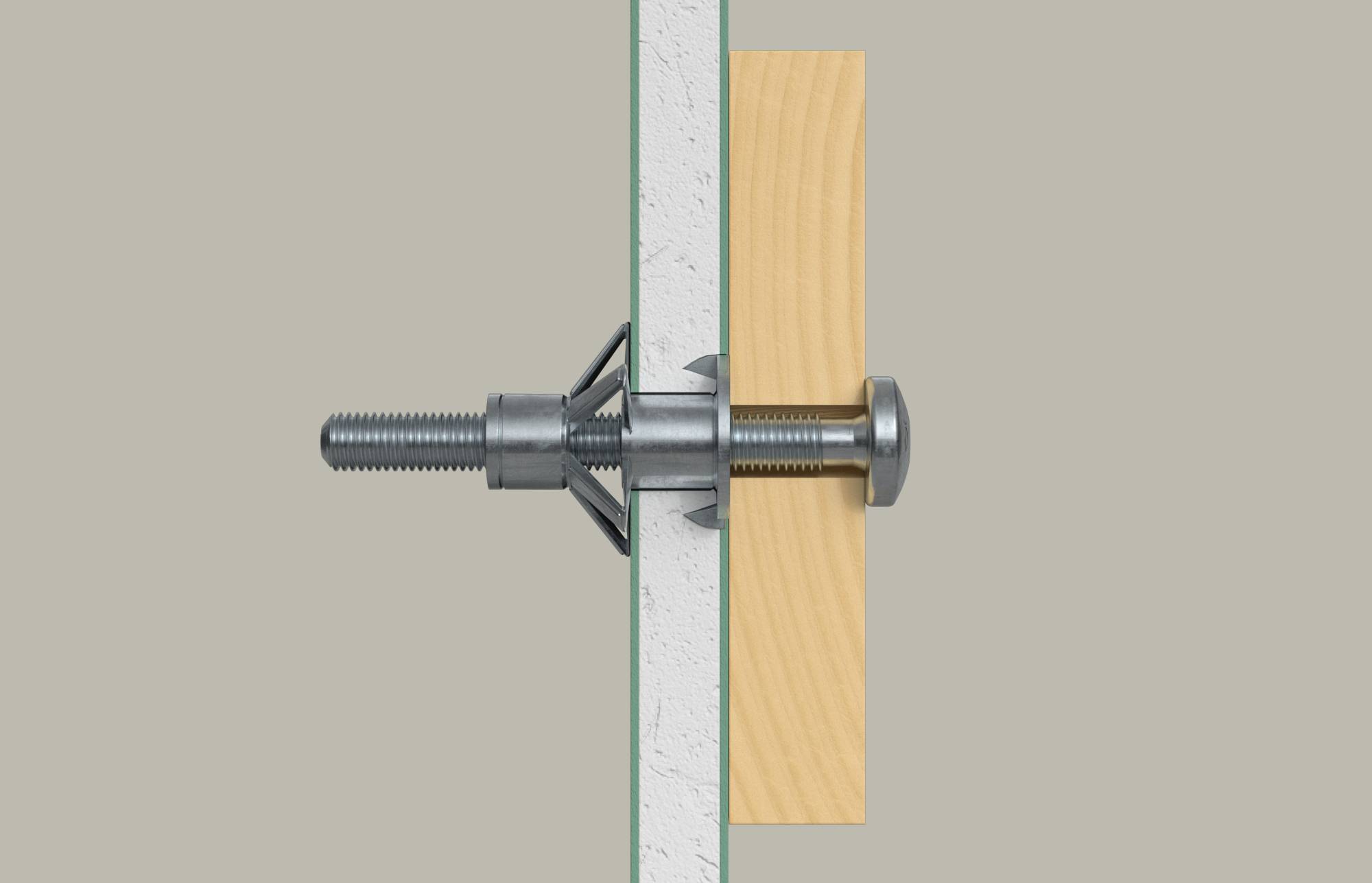

fischer dutinová kovová hmoždinka HM-S je všestranná dutinová hmoždinka s metrickou skrutkou pre všetky panelové stavebné materiály s hrúbkou steny od 3 do 50 mm. Hmoždinka sa vkladá pomocou montážnych klieští fischer HM-Z 1 do vopred umiestnenej montáže. Kliešte slúžia na ťahanie hmoždinky v dutine proti panelovému stavebnému materiálu. Rozperné ramená sa vyklopia a pritlačia k zadnej časti dosky. Alternatívne je možná aj montáž pomocou skrutkovača alebo akumulátorového skrutkovača. Vďaka metrickému vnútornému závitu je možné nástavec niekoľkokrát pripevniť a odpojiť. Kovová hmoždinka fischer HM je vhodná na pripevnenie svetiel, obrazov a svetelných nástenných políc v interiéri.
