Fischer univerzálna hmoždinka 40 mm 579154 50 ks

Obrázok zásuvnej špeciel od Fischer a skrutkovacieho upevňovacieho prvku, zobrazené oddelene na bielom pozadí.

Tri čierno-červené bundy zavesené na háčikoch na stene, pričom časť ďalšej bundy je viditeľná zľava.

Čierna nástenná lampa v industriálnom štýle s priehľadným ochranným košom, umiestnená na stene s jemnou textúrou.

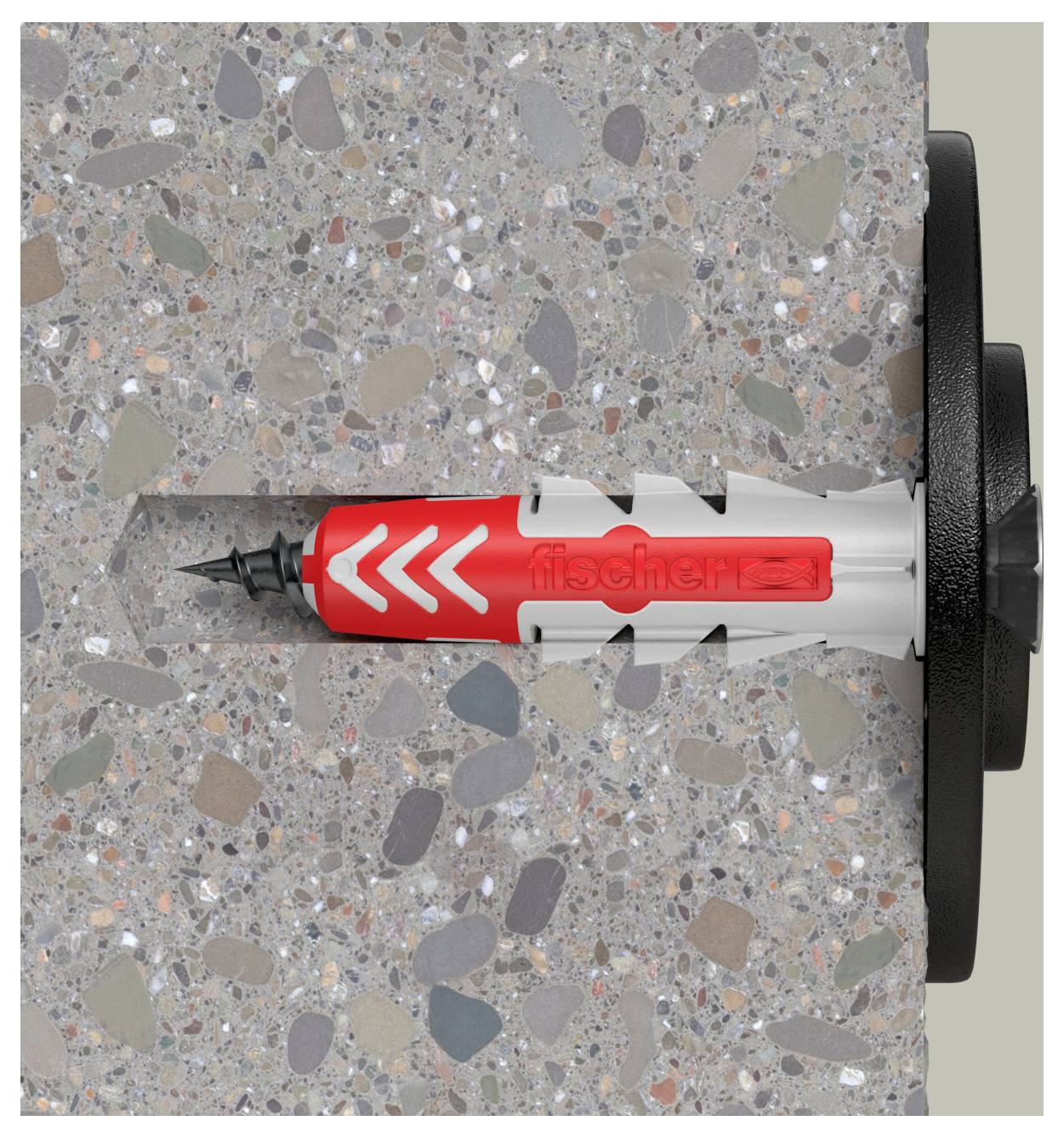

Červený plastový kotva do betónu zobrazená vložená do vyvŕtaného otvoru v betóne, s čiernym skrutkom položeným vedľa nej.

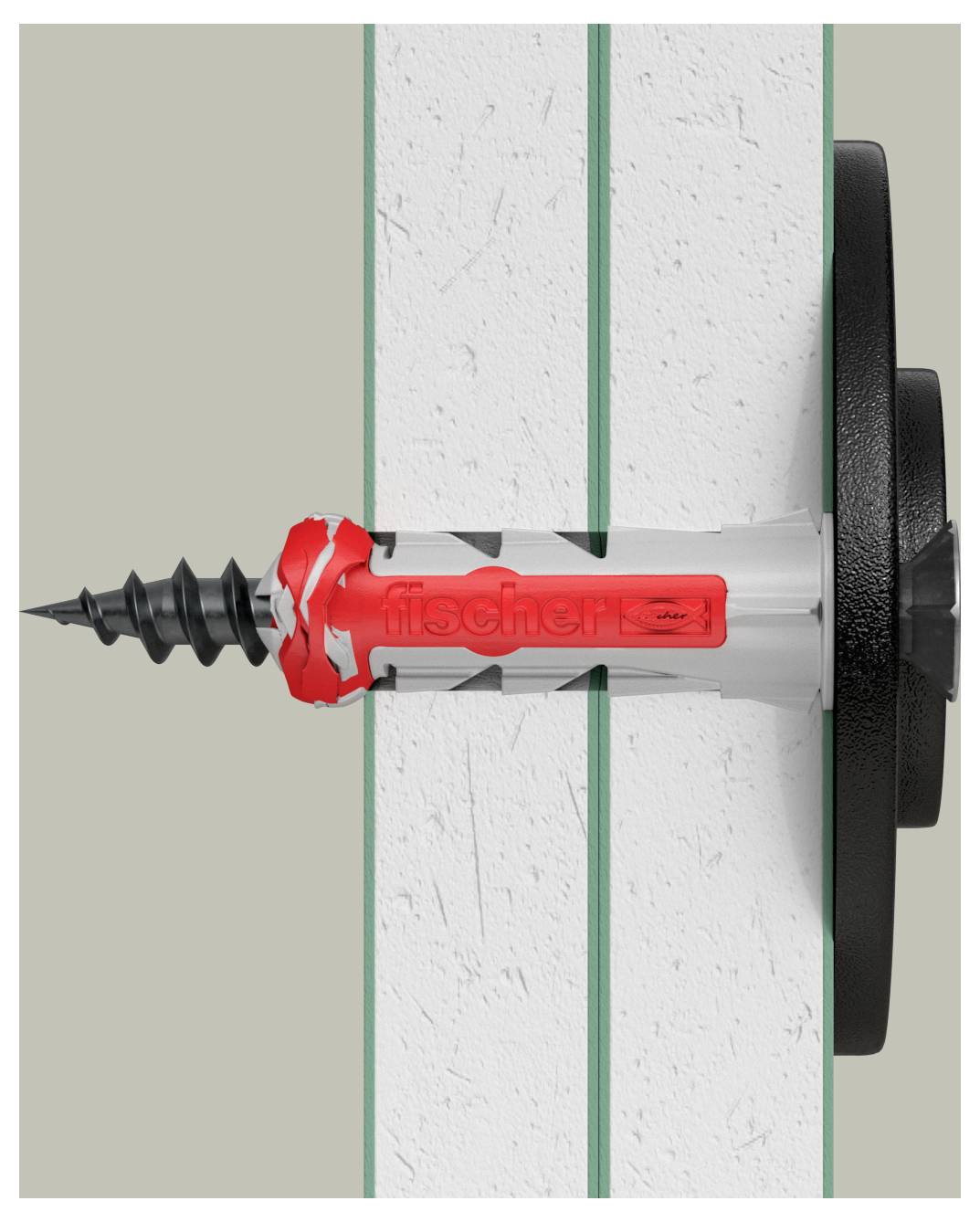

Priererez Fischer kotviaceho skrutku inštalovaného cez izolačný stenový panel, zobrazujúci telo skrutku a čierny upevňovací prvok, ktorý ho upevňuje na nosnosť povrch.

Detailný diagram závitového kotvy upevnenej v murovej stene, ktorý ukazuje upevňovací prvok vložený cez povrch muriva.

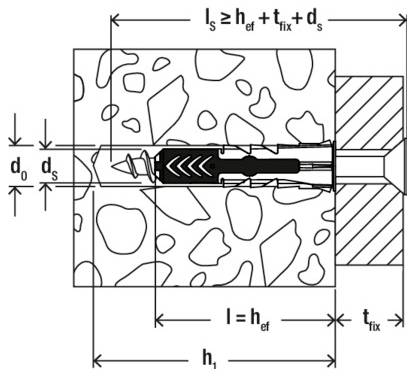

Technický diagram kotveného upevňovacieho prvku v betóne, zobrazujúci rozmerové označenia vloženia a otvoru d0, ds, hef, h1, l, tfix a ls.

Diagram znázorňujúci vŕtací vrták vložený vodorovne do povrchu kameňa alebo betónu, s červenou šípkou ukazujúcou na špicu vrtáka na pravej strane.

Diagram závitovej kotvy vháňanej do steny s červenou šípkou a ikonou oka zvýrazňujúcou vflush pozíciu kotvy na povrchu.

Diagram dlatnového vrták prenikajúceho vrstvením materiálom zo strany, s červenou šípkou smerujúcou doprava naznačujúcou smer vŕtania.

Ilustrácia kotvy do steny, ktorá sa tlačí do otvoru v textúrovanej stene pomocou skrutky posúvanej doľava

Fischer univerzálna hmoždinka 40 mm 579154 50 ks-11

Diagram steny s kotvou v stenovom rámiku, zobrazujúci skrutku, ktorá sa vháňa do kotvy sprava.

Prierez stenového kotevného skrutkovača, ktorý sa zatiahuje do muriva, s červenými šípkami ukazujúcimi, ako sa skrutka otáča v smere hodinových ručičiek, aby sa kotva v stene rozšírila.

Rozšírenie stenového kotvy: skrutka pohání červený púzdro do vyvŕtaného otvoru v stene, čím rozširuje kotvu pri otáčaní skrutky v smere hodinových ručičiek.

Diagram rozťahovacieho kotvenia steny v navŕtanej diere, keď sa skrutka utahuje, s červenou šípkou označujúcou otáčanie v smere hodinových ručičiek.

Prierez kotvou zapustenou v betóne, znázorňujúci červený expanzný skrutkovací záves s jeho puzdrom zasahujúcim do steny.

Priečny rez kotvy steny so skrutkou a červeným puzdrom, ktoré sa rozširuje vnútri nosného prvku alebo stenovej dosky na bezpečné upevnenie montážneho držiaka.

Diagram steny kotvy vloženej do vrstvovaného materiálu, kde skrutka utahuje kotvu a rozširuje ju, aby ju držala na mieste.

Ilustrácia skrutkovacieho kotvy zarazenej do steny, zobrazujúca červenú kotviaco zátvorku a upevňovač, ktorý zabezpečuje kovovú platňu na povrch.

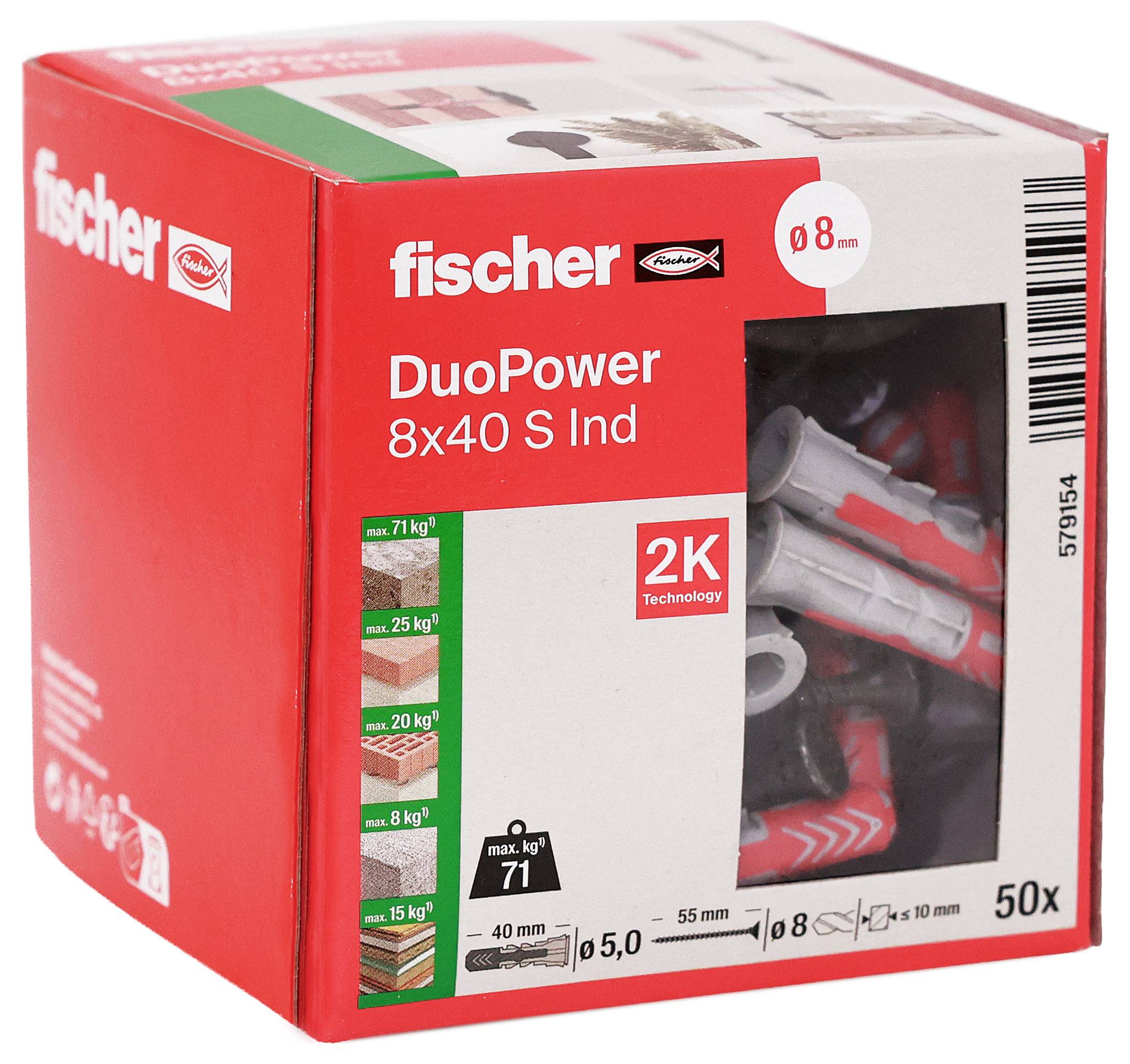

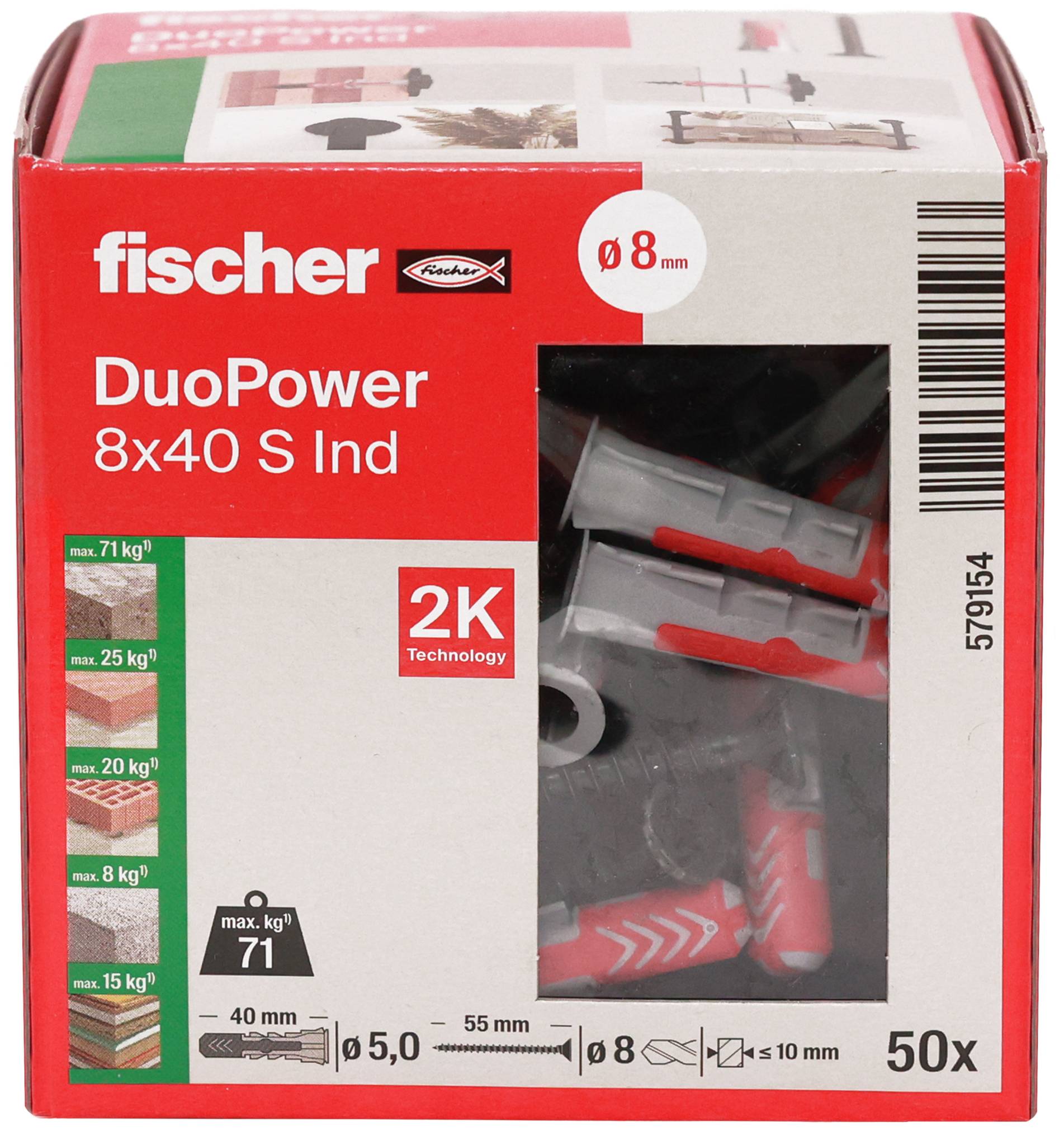

Kotvy na steny Red Fischer DuoPower 8x40 S Ind v krabici s 50 kusmi, veľkosť vrtáka 8 mm a nosnosť vytlačená na prednej strane.

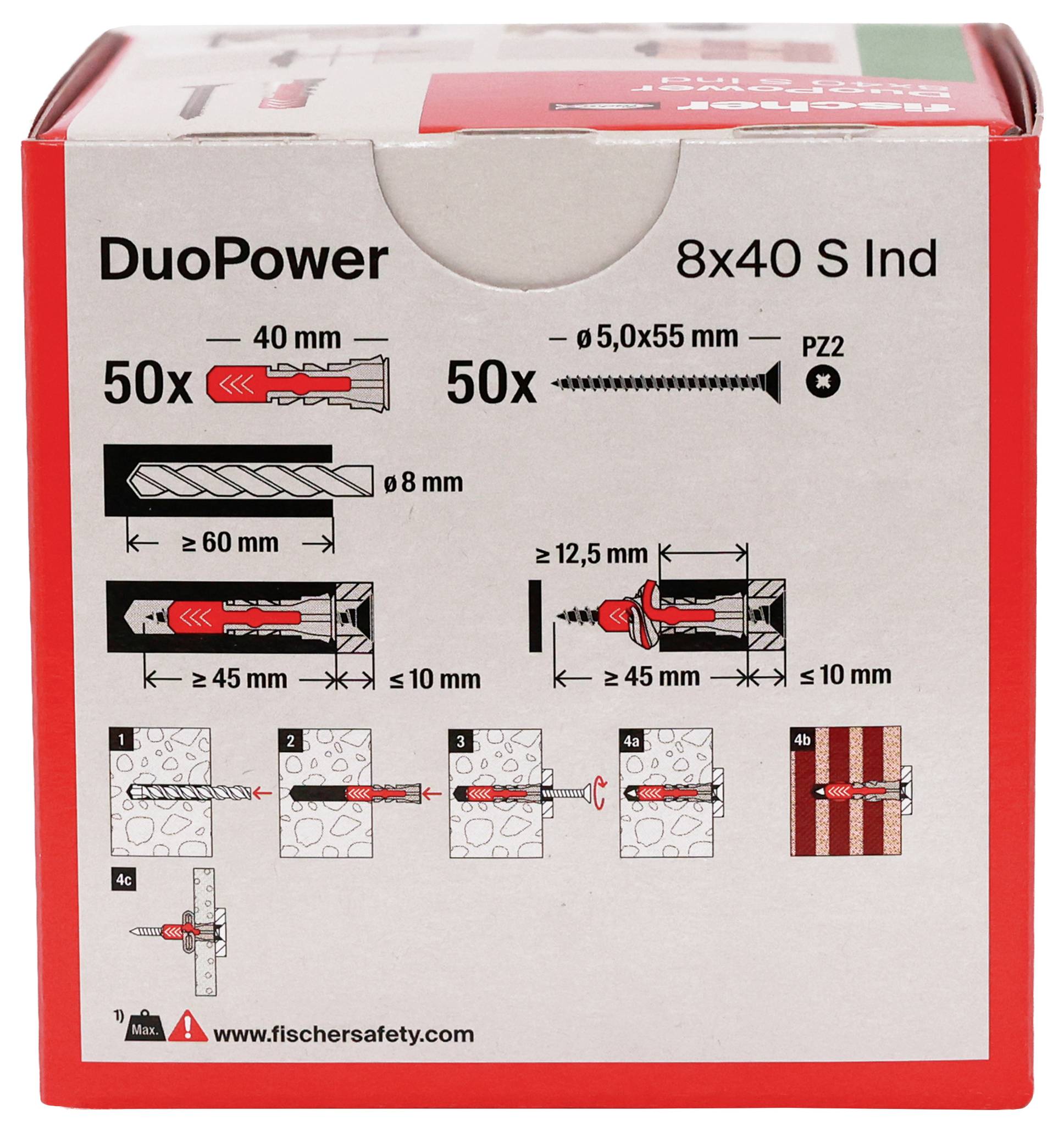

Obal kotvy DuoPower na stenu zobrazujúci 50x 40 mm kotvy a 50x 5,0x55 mm skrutky s inštalačnými diagramami a hĺbkami vŕtania.

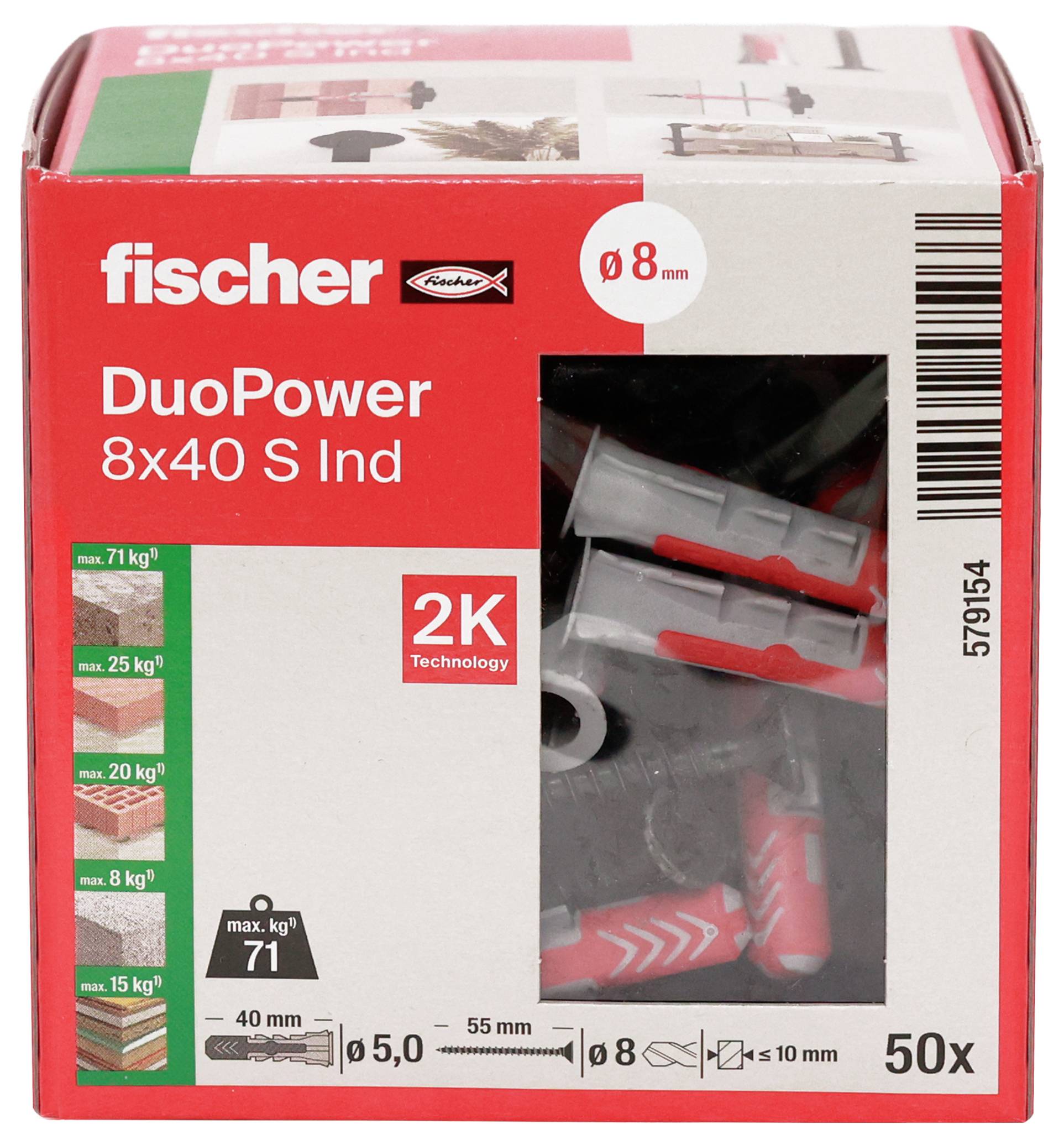

Krabica kotiev Fischer DuoPower 8x40 S na stenu, balenie 50 kusov, s technológiou 2K a maximálnym zaťažením do 71 kg.

1/23

Datasheety: (PDF)

30 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (19,99 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

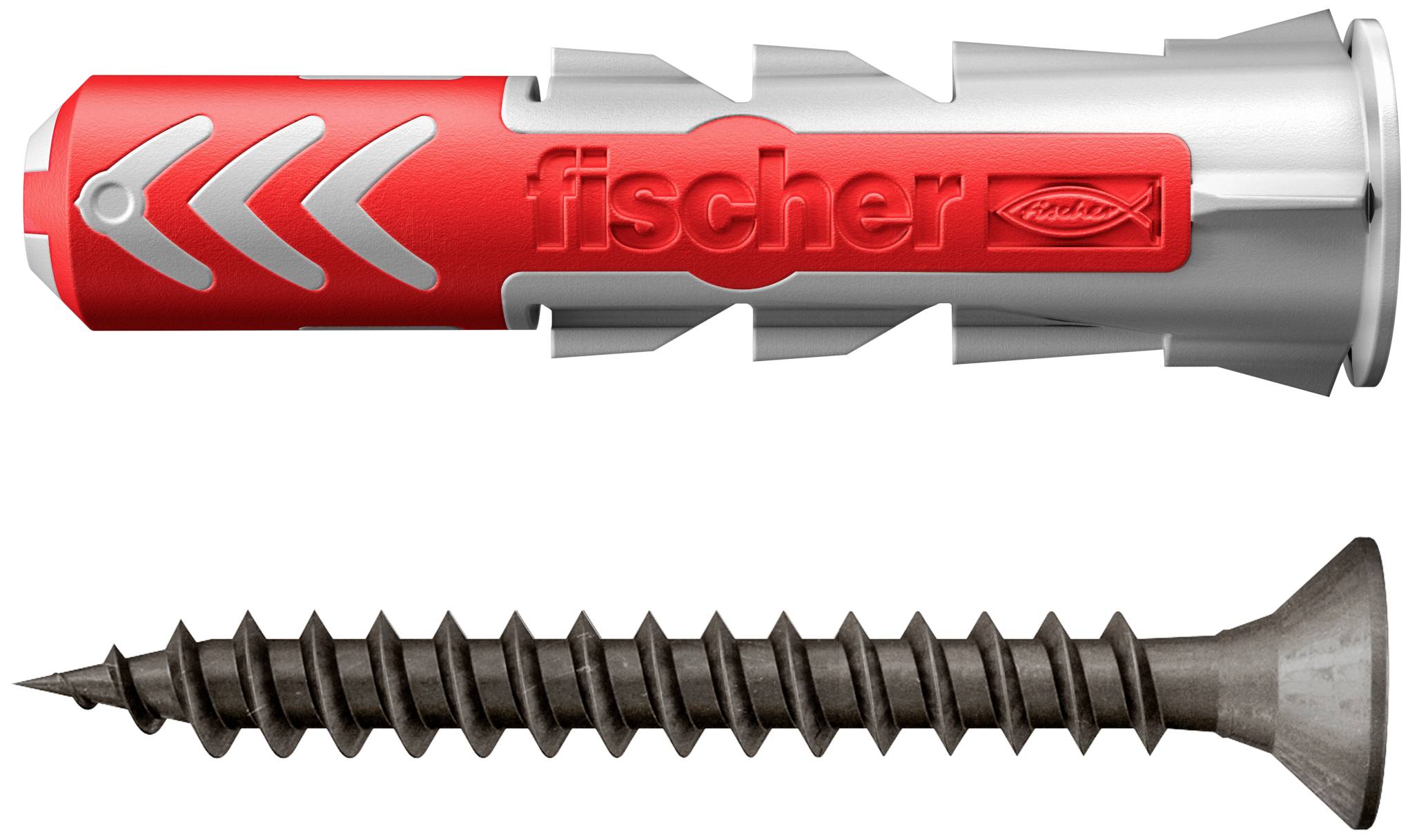

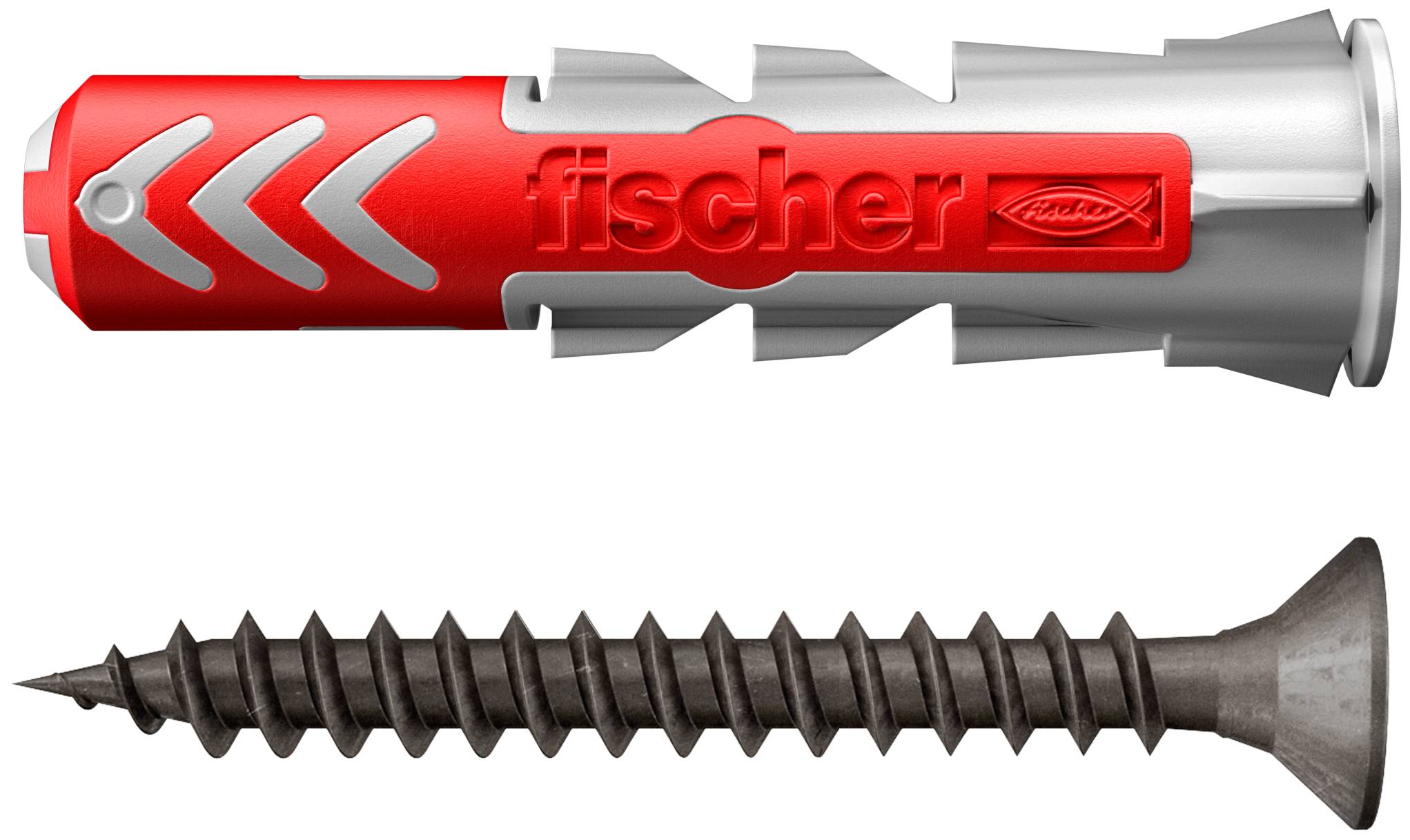

fischer DuoPower 8 x 40 S s čiernymi pozinkovanými skrutkami v priemyselnom prevedení

Kombinácia dvoch materiálových komponentov pre zvýšený výkon.
Bezpečné funkcie pre plné (rozkladacie) a perforované a panelové stavebné materiály (klopy/uzly).
Jednoduchá inštalácia: úzky okraj hmoždinky zabraňuje jej prílišnému zasunutiu do vyvŕtaného otvoru.
Najlepšia možná spätná väzba od hmoždinky - cítite, že hmoždinka je dokonale usadená.
Vrátane zodpovedajúcej čiernej pozinkovanej skrutky pre špeciálne aplikácie s priemyselným vzhľadom.

Technické parametre

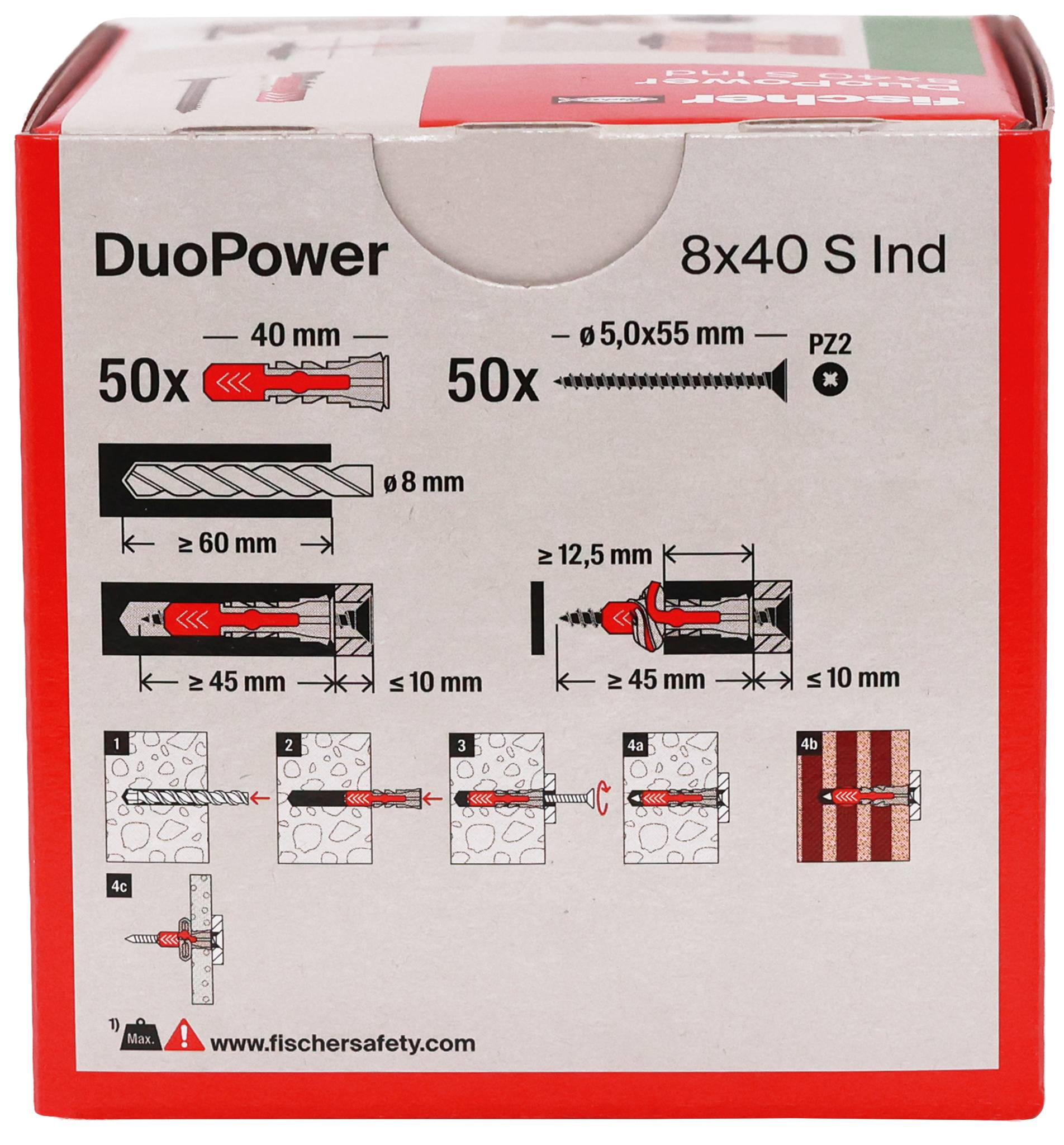

Minimálna hĺbka vrtu: 60 mm
Minimálna hĺbka zaskrutkovania: 45 mm
Minimálna hrúbka panelu: 12,5 mm
Skrutky do drevotriesky/dreva: 5,0 x 55 mm
Kvalita materiálu: 2-zložkový
Menovitý priemer vrtáka: 8 mm
Pohon: PZ2
Farba: šedá
Vhodné pre šesťhranné skrutky do dreva: Áno
Montáž cez otvor: Áno
Vhodné na upevnenie pomocou káblových zväzkov: Nie
S okrajom: Áno
So skrutkou: Áno
Predmontáž: Áno
Montáž s dištančným uchytením: Nie

Kategória výrobku: univerzálna hmoždinka

Materiál: plast

Dĺžka: 40 mm

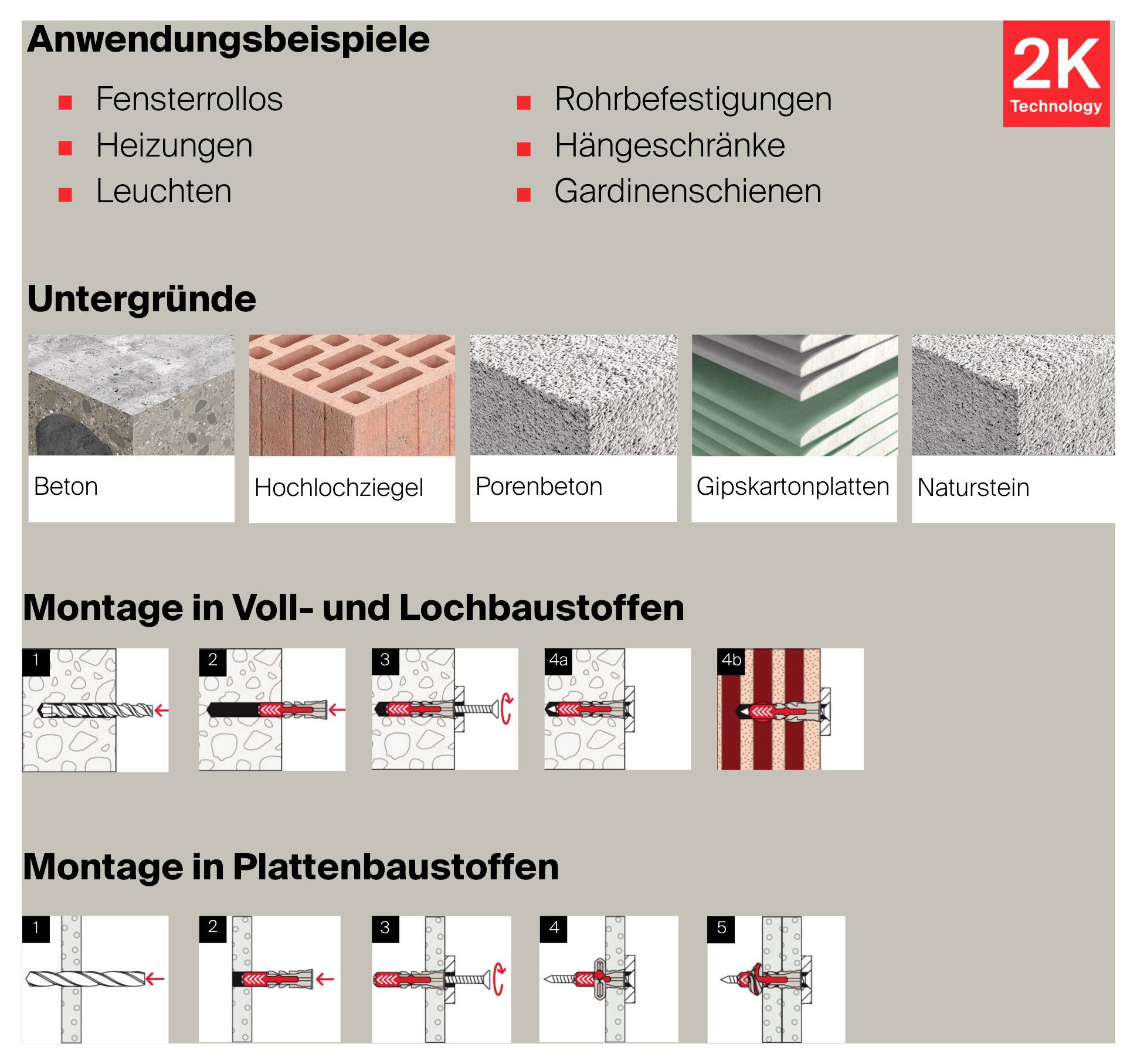

Vhodné pre: betón
Pórobetón
sadrokartóny
duté tehly
drevo
vápennopieskové tehly dierované
vápennopieskové tehly plné
prírodný kameň
pórobetón
drevotrieska
plná tehla
Zobraziť viac

Obsah: 50 ks

Vlastnosti: vr. skrutky

Pohon: krížová dražka Pozidriv

Tvar hlavy: šesťhran

Na stiahnutie

Datasheet

Datasheet 3760698 Fischer univerzálna hmoždinka 40 mm 579154 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760698 Fischer univerzálna hmoždinka 40 mm 579154 50 ks

Popis

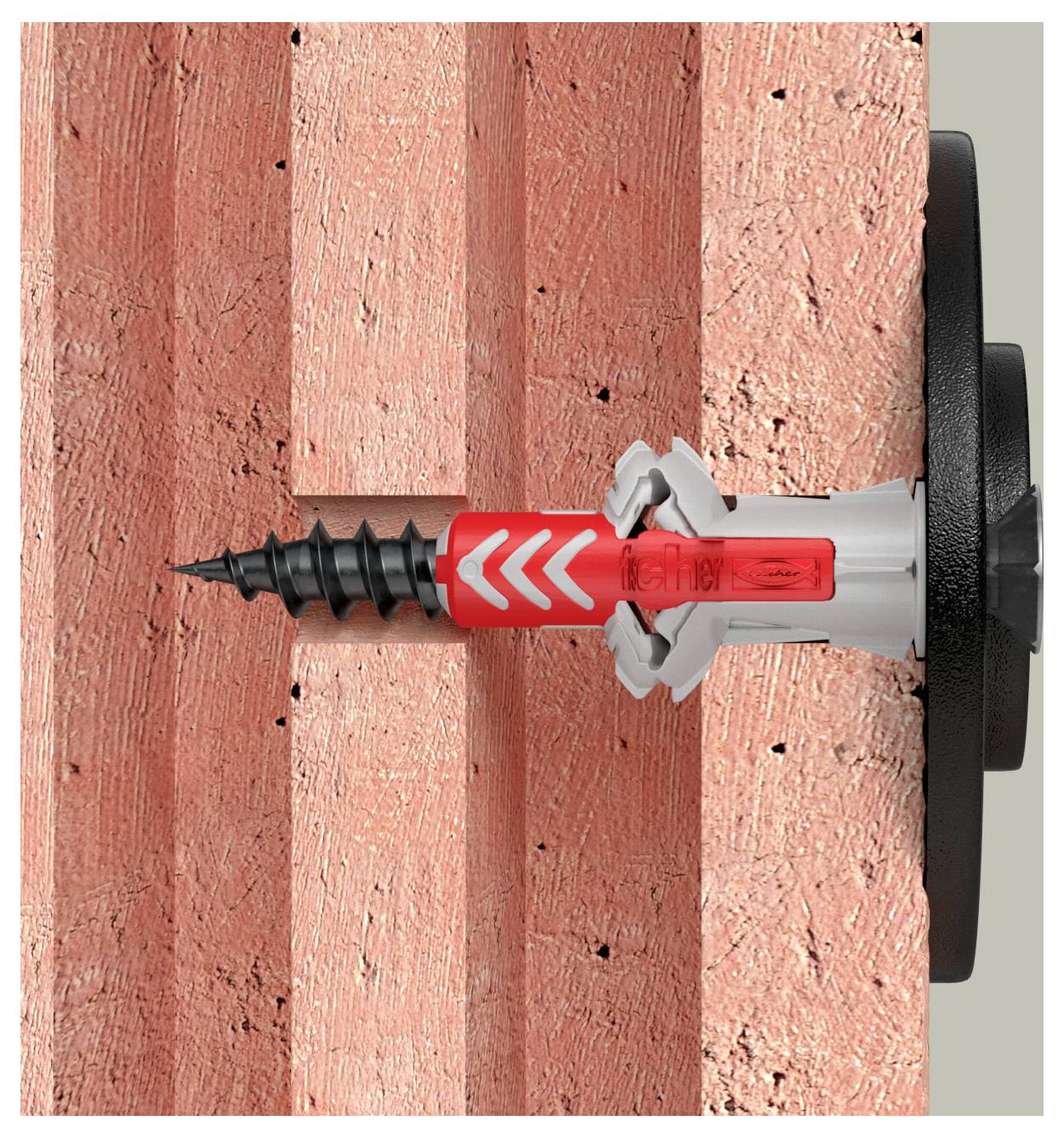

fischer DuoPower je inteligentný dvojzložkový kolík s tromi princípmi fungovania. Inteligentný univerzálny kolík je vhodný na upevnenie vo všetkých stavebných materiáloch. To umožňuje širokú škálu aplikácií s iba jedným kolíkom. fischer DuoPower sa prispôsobuje stavebnému materiálu a vďaka trom funkčným princípom – skladaniu, rozťahovaniu a uzlovaniu – dosahuje najvyššie hodnoty zaťaženia. Vynikajúca spätná väzba od hmoždinky pri zaskrutkovaní skrutky poskytuje dodatočnú úroveň bezpečnosti.
