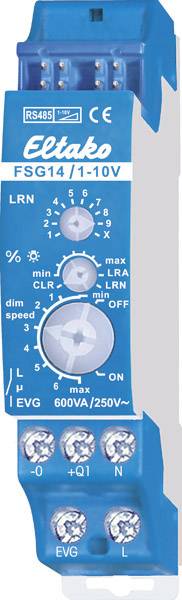

FSG14/1-10V Eltako RS485 stmievací akčný člen klobúčikové tienidlo Spínací výkon (max.) 600 W

Ovládač stmievacieho spínača pre elektronické predradníky 1-10V, 1 spínací kontakt bez potenciálu 600VA a riadiaci výstup 1-10V 40mA. Obojsmerný. Strata v pohotovostnom režime iba 0,9 wattu. Nastaviteľný minimálny jas a rýchlosť stmievania. S ovládaním svetelnej scény a stálym ovládaním svetla. Zariadenie namontované na DIN lištu pre montáž na DIN lištu. Najmodernejšia hybridná technológia kombinuje výhody elektronického riadenia bez opotrebenia s vysokým výkonom špeciálnych relé. Zapnutie prechodu nulou kvôli ochrane kontaktov. Napájací zdroj 12V DC je iba 0,1 W. Tiež na riadenie LED prevodníkov s pasívnym 1-10V rozhraním bez pomocného napätia do 0,6mA. Nad ním pomocné napätie. Nastavená úroveň jasu sa uloží, keď je prístroj vypnutý (pamäť). V prípade výpadku prúdu sa poloha spínača a úroveň jasu uložia a môžu sa zapnúť, keď sa vráti napájacie napätie. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Minimálny jas (úplne stlmený) je možné nastaviť pomocou otočného prepínača% žiarovky. Rýchlosť stmievania sa dá nastaviť pomocou otočného spínača stmievania. Záťaž sa zapína a vypína bistabilným relé na výstupe EVG. Spínaná kapacita žiariviek alebo NN halogénových žiaroviek s ECG 600 VA. Vďaka použitiu bistabilného relé nedochádza v dôsledku toho k strate napájania cievky a k ohrevu, dokonca ani pri zapnutí. Po inštalácii počkajte na krátku automatickú synchronizáciu pred pripojením spotrebiča k sieti. Tlačidlá môžu byť naučené buď ako smerové tlačidlá, alebo ako univerzálne tlačidlá: Ako smerové tlačidlo sa zapína a stmieva a dole vypína a stmieva. Dvojitým kliknutím v hornej časti sa spustí automatické stlmenie na maximálny jas pri nízkej rýchlosti. Dvojitým kliknutím dole sa spustí funkcia odloženia. Okruh detskej izby sa vykonáva horným tlačidlom. Ako univerzálne tlačidlo sa smer otočí krátkym uvoľnením tlačidla. S funkciou detskej izby a snooze. Spínač svetelného alarmu: Rádiový signál, ktorý sa naučil od časovača, spustí funkciu prebudenia zapnutím osvetlenia s najnižším jasom a pomalým stmievaním až do maximálneho jasu. Krátkym stlačením (napr. Ručný rádiový vysielač) sa stlmenie zastaví. LED dióda pod horným otočným spínačom sprevádza proces učenia podľa návodu na obsluhu a počas prevádzky krátkym blikaním indikuje riadiace príkazy.
