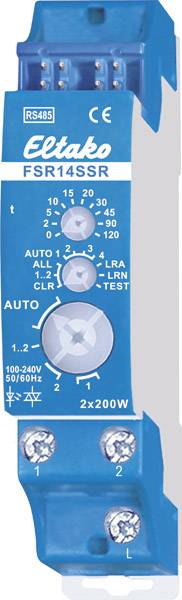

FSR14SSR Eltako RS485 spínač pohonu 2-kanálová klobúčikové tienidlo Spínací výkon (max.) 400 W

Impulzné spínacie relé bezhlučné s 2 kanálmi, 400 W. 2 polovodičové relé nie sú potenciálne voľné. Obojsmerný. Strata v pohotovostnom režime iba 0,1 wattu. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Ak sú obidve relé FSR14 zapnuté, je potrebných 0,4 W. Menovitá spínacia kapacita 400 W platí pre jeden kontakt a tiež ako súčet oboch kontaktov. Paralelné pripojenie niekoľkých zariadení na zvýšenie výkonu je povolené. Od výrobného týždňa 12/17 s automatickým vypínaním elektronickej nadmernej teploty. Ak je záťaž menšia ako 1 W, musí byť paralelne so záťažou pripojené GLE. Ak dôjde k výpadku napájacieho napätia, vypne sa definovaným spôsobom. Kanály môžu byť naučené nezávisle na sebe ako kanály ES a / alebo ER. Ovládanie scény: Pomocou jedného zo štyroch riadiacich signálov tlačidla s dvojitým kolískom, ktoré sa učí ako tlačidlo scény, je možné pre scénu zapnúť alebo vypnúť niekoľko kanálov jedného alebo viacerých FSR14SSR. Centrálne príkazy na PC sa odosielajú pomocou bezdrôtového vizualizačného a riadiaceho softvéru budovy GFVS. Za týmto účelom naučte jeden alebo viac FSR14SSR na PC. Tlačidlá sú naučené pomocou otočných spínačov a v prípade potreby sú testované 2 kanály. Stredný a dolný otočný prepínač sú potom nastavené na AUTO pre normálnu prevádzku. Pomocou horného otočného prepínača je čas EW (0 - 120 sekúnd) pre relé alebo čas RV (0 - 120 minút) pre impulzné spínače nastavený rovnako pre všetky kanály. Ak sú naučené bezdrôtové snímače pohybu a jasu FBH (hlavný) a / alebo FBH (podriadený), horný otočný prepínač nastavuje prah spínania, pri ktorom sa zapína alebo vypína osvetlenie, pre každý kanál zvlášť. Nastavenia horného otočného spínača podľa návodu na obsluhu. Ak sa učia bezdrôtové snímače jasu FAH60, nastaví sa prah spínania osobitne pre každý kanál pomocou horného otočného spínača, pri ktorom sa zapína alebo vypína osvetlenie v závislosti od jasu (od približne 0 luxov v polohe 0 do približne 50 luxov v pozícia 120). Hysterézia medzi zapnutím a vypnutím je približne 300 luxov. Akýkoľvek ďalší nastavený čas RV sa neberie do úvahy. Na jeden kanál je možné naučiť iba jeden FBH (hlavný) alebo FAH. FBH (master) alebo FAH sa však dajú naučiť na niekoľkých kanáloch.
