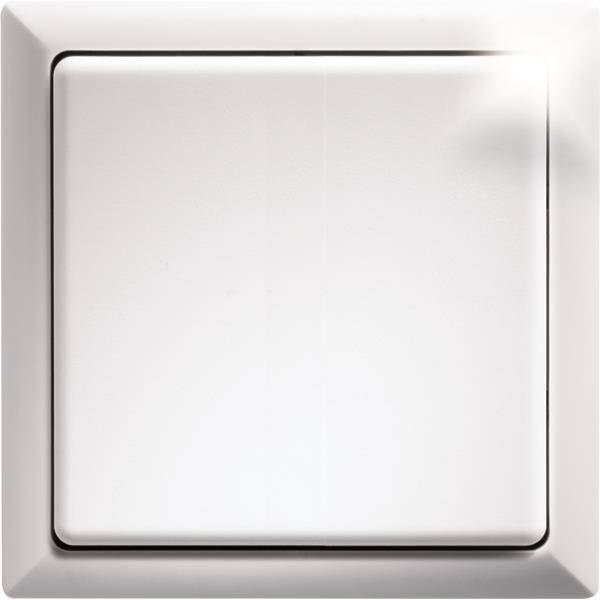

FT4F-an Eltako bezdrôtový tlačidlo na omietku Max. dosah 30 m

Povrchové bezdrôtové tlačidlo, vonkajší 80x80mm, vnútorný rozmer rámu 63x63mm, výška 15mm. Energiu pre rádiové telegramy generuje sám po stlačení tlačidla, teda bez pripájacieho kábla a bez straty pohotovostného režimu. S rockerom a dvojitým rockerom. Inteligentný domáci senzor. Rozsah dodávky zahŕňa rám R1F, kolísku WF, dvojitú kolísku DWF (všetky rovnakej farby), montážny rám BRF, montážnu dosku HP, rádiový modul a lepiacu fóliu. Bezdrôtové tlačidlá s kolískovým ovládačom môžu vysielať dva signály, ktoré je možné vyhodnotiť: stlačte kolískové tlačidlo nahor a stlačte kolískové tlačidlo nadol. Bezdrôtové tlačidlá s dvojitým kolískovým ovládačom môžu vysielať štyri signály, ktoré je možné vyhodnotiť: Stlačte dva kolískové ovládače nahor a nadol. Montážnu dosku je možné priskrutkovať na rovný povrch alebo prilepiť na stenu, sklo alebo nábytok pomocou priloženej lepiacej fólie. Objímky v krabici sa používajú na skrutkové upevnenie cez 55 mm spínaciu skriňu. Dvojitá kolíska je nacvaknutá na bezdrôtový modul z výroby. Ak ho chcete vymeniť za veľkú kolísku, potiahnite polovice kolísk dopredu a neohýbajte sa smerom k stredu. Potom zacvaknite veľkú kolísku tak, aby sa značky 0 a I na zadnej strane zhodovali s rádiovým modulom. Pri lepení najskôr zlepte súpravu prídržnej dosky s rámom a montážnym rámom - s úchytkami hore a dole. Potom zaklapnite súpravu rádiového modulu pomocou kolískového ovládača - označenie 0 na zadnej strane je vždy hore. Pred naskrutkovaním odpojte rám s montážnym rámom od prídržnej dosky. Za týmto účelom stlačte západky na prídržnej doske smerom von. Potom naskrutkujte prídržnú dosku - západkami hore a dole - zacvaknite rám s montážnym rámikom a zaklapnite súpravu rádiového modulu pomocou kolísk - označenie 0 na zadnej strane vždy hore. Pre skrutkové upevnenie odporúčame nerezové skrutky so zápustnou hlavou 2,9x25mm, DIN 7982 C. Ako s hmoždinkami 5x25mm, tak aj na 55mm spínacie skrinky. Rám Eltako je možné kedykoľvek vymeniť za rám s vnútornými rozmermi 63x63mm od iných výrobcov. Bezdrôtový modul obsiahnutý v bezdrôtovom tlačidle je možné v zašifrovanej forme naučiť vo všetkých šifrovateľných ovládačoch radu 61 a 71, ako aj vo FAM14 podľa návodu na obsluhu. Na to je potrebný bezdrôtový kľúč na šifrovanie tlačidiel FTVW zo strany 7-21. Šifrovateľné ovládače majú piktogram kľúča.
