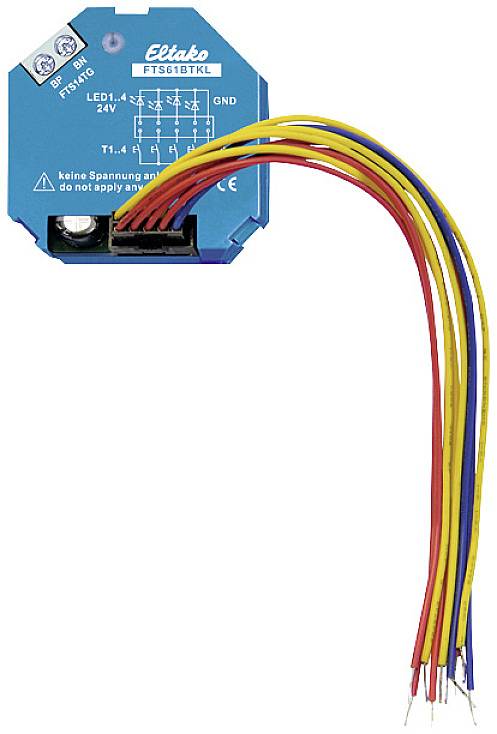

FTS61BTKL Eltako RS485 Sběrnicová spojka pre ovládacie tlačidlo pod omietku

Zbernicová tlačidlová spojka pre 4 konvenčné tlačidlá s integrovanými 24V LED na pripojenie k tlačidlovým bránam FTS14TG cez 2-vodičovú tlačidlovú zbernicu. Strata v pohotovostnom režime iba 0,2 wattu. Pre zapustenú montáž. Dĺžka 45 mm, šírka 45 mm, hĺbka 18 mm. Na svorky BP a BN tlačidlovej brány FTS14TG je možné pripojiť až 30 zbernicových tlačidiel a/alebo zbernicových tlačidiel FTS61BTKL. Celková prípustná dĺžka kábla je 200 m. Prvok RLC, ktorý je súčasťou FTS14TG, musí byť tiež pripojený ku svorkám BP a BN na najvzdialenejšom zbernicovom tlačidle alebo spojke tlačidla zbernice. Napájanie pripojeného FTS61BTKL 29V DC a zároveň prenos dát prebieha cez 2-vodičovú tlačidlovú zbernicu. Používajte iba štandardné autobusové alebo telefónne linky. K 15 cm dlhým spojovacím vedeniam je možné pripojiť až štyri bežné tlačidlá T1-T4. Opačný pól je vždy T0. Prípojné vedenia je možné predĺžiť až na 2 m. 24V LED integrované v tlačidlách zobrazujú potvrdzovacie telegramy z pohonov, ak boli ID pohonov zadané pomocou PCT14 do tabuľky ID FTS14TG. Pozor! Neaplikujte napätie. Dvojice T1/T3 a T2/T4 môžu byť definované ako smerové tlačidlá. Autobus je napojený na BP a BN. Dbajte na polaritu!

Tento text bol preložený strojovo.
