Gesipa 1455371 slepá nitovacie matice M8 100 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
slepá nitovacie matice
Rozmery závitu
M8
Max. upínací rozsah
6.5 mm
Šírka svorky min.
4.0 mm
Obsah
100 ks
2 Set(y)
Počet (Veľkosť balenia 100 ks)
Celkom (0,66 € / kus)
€
Už len 2 Set(y) skladom!

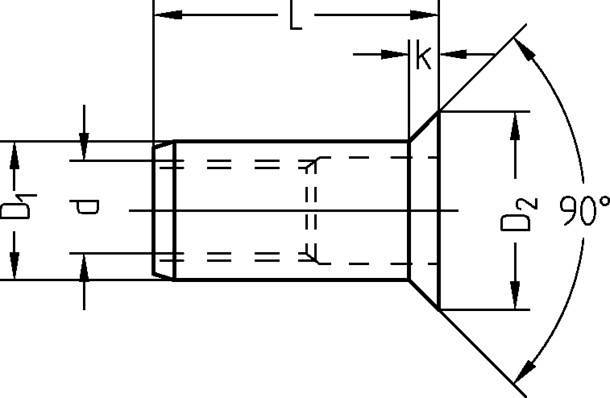

Technické parametre
- Kategória výrobku
slepá nitovacie matice
- Obsah
100 ks
- Rozmery závitu
M8
- Max. upínací rozsah
6.5 mm
- Šírka svorky min.
4.0 mm
- Dĺžka závitu
9 mm
- Sila pretrhnutia závitu
28000 N
- Rozsah zovretia
4.0 - 6.5 mm
- Priemer hlavice
14
- Výška hlavy
1.6 mm
- Priemer otvoru
11.1 mm
- Dĺžka drieku
20.5
- Ø hriadeľa
11 mm
- Tvar hlavy
zápustná hlava
- Uhol ponorenia
90°
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2910618 Gesipa 1455371 slepá nitovacie matice M8 100 ks
Popis
GESIPA slepé nitovacie matice
Výhody na prvý pohľad
- Jednoduchá a rýchla montáž s jednostrannou dostupnosťou komponentov
- Umiestnenie vysoko kvalitných nití do tenkých a mäkkých materiálov
(Ocel, hliník, horčík, plasty atď.)
- Žiadne tepelné vplyvy na komponenty a teda žiadne tepelné skreslenie
alebo poškodenie povrchov komponentov. Preto nie je potrebné žiadne následné spracovanie
- Veľmi vysoká flexibilita výrobného procesu
- Nízka investícia do montážneho zariadenia
- Všestranný. Aj pre hybridné spoje a mäkké materiály.
- Vytvorenie vodotesných a plynotesných spojov
- žiadne emisie tepla, dymu a zváracích plynov do životného prostredia,
a teda žiadne poškodenie (riziko) pre ľudí a životné prostredie
Terminológia
Nastavovacia hlava je časť slepej nitovacej matice, ktorá spočíva na pohľadovej strane súčiastky.
Používateľ má možnosť vybrať si z nasledujúcich variantov:
- Plochá hlava - pre veľkú kontaktnú plochu na komponente
- Malá hlava - pre minimálny presah slepej nitovacej matice a
teda takmer rovný povrch montážneho dielu

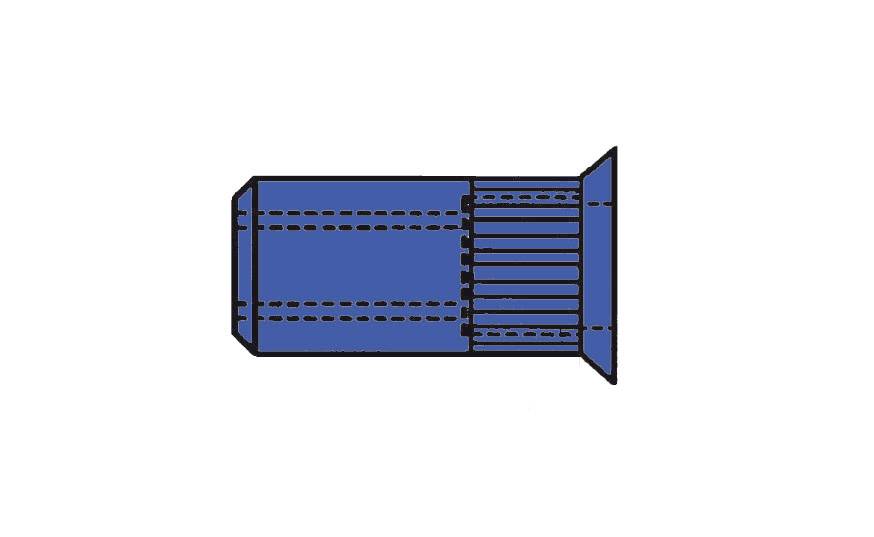

- Zápustná hlava - pre rovné plochy so zápustnými otvormi

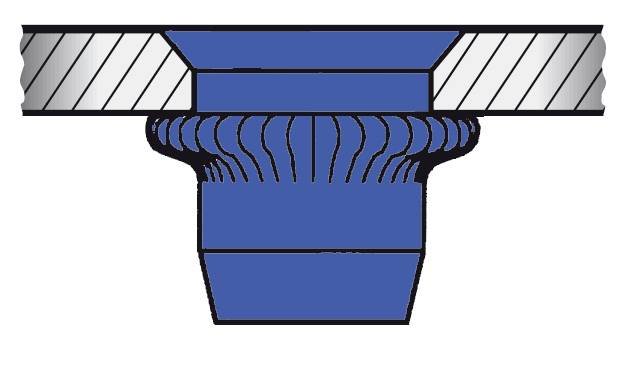

Driek je časť slepej nitovacej matice, ktorá sa deformuje počas procesu tuhnutia a slepej nitovacej matice
upevnené v komponente. Vznikne tak takzvaná uzatváracia hlava. Používateľ si môže vybrať z nasledujúcich variantov
vyberte: okrúhle, vrúbkované alebo mnohouholníkové (šesťhranné alebo štvorcové)
Materiál
Zákazník môže dostať nitovaciu maticu špecifickú pre danú aplikáciu z ocele, hliníka alebo nehrdzavejúcej ocele (A2, A4).
Vlákno
Slepé nitovacie matice GESIPA sú štandardne vybavené metrickým závitom, pričom
Oceľové slepé nitovacie matice spĺňajú požiadavky triedy pevnosti 8.8. Sú na vyžiadanie
Možné sú aj iné rozmery, ako napríklad imperiálne alebo hrubé závity.
Tento text bol preložený strojovo.
