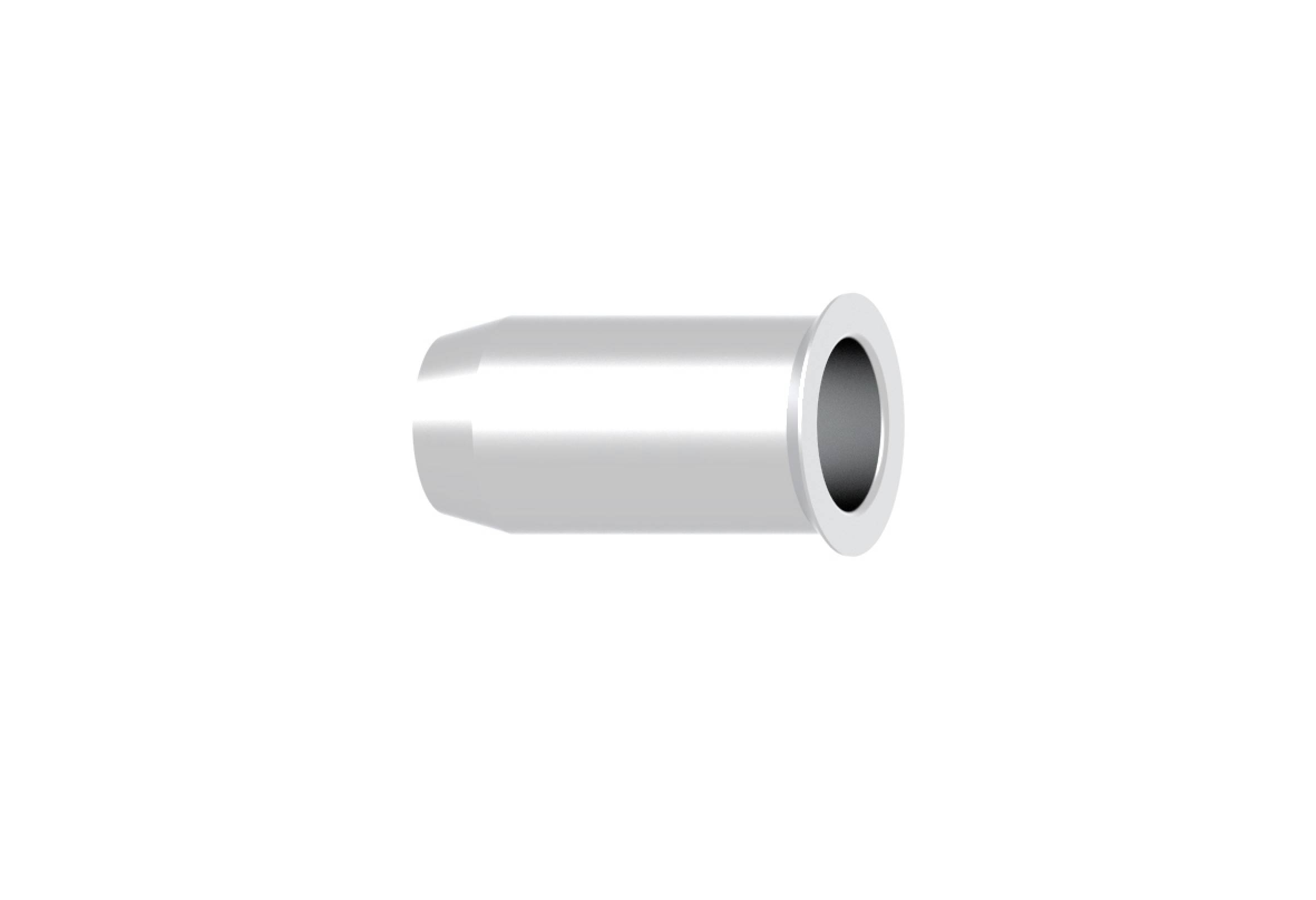

Gesipa 1464293 nitovacia matica cap M6 100 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
nitovacia matica cap
Rozmery závitu
M6
Max. upínací rozsah
3.5 mm
Šírka svorky min.
0.25 mm
Obsah
100 ks
Počet (Veľkosť balenia 100 ks)
Celkom (0,46 € / kus)
45,52 €
bez DPH.
Technické parametre
- Kategória výrobku
nitovacia matica cap
- Obsah
100 ks
- Rozmery závitu
M6
- Max. upínací rozsah
3.5 mm
- Šírka svorky min.
0.25 mm
- Dĺžka závitu
9 mm
- Sila pretrhnutia závitu
18000 N
- Rozsah zovretia
0.25 - 3.5 mm
- Priemer hlavice
10.1
- Priemer otvoru
9.1 mm
- Dĺžka drieku
21.5
- Ø hriadeľa
9 mm
- Tvar hlavy
Malá hlavica
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2911050 Gesipa 1464293 nitovacia matica cap M6 100 ks
Popis

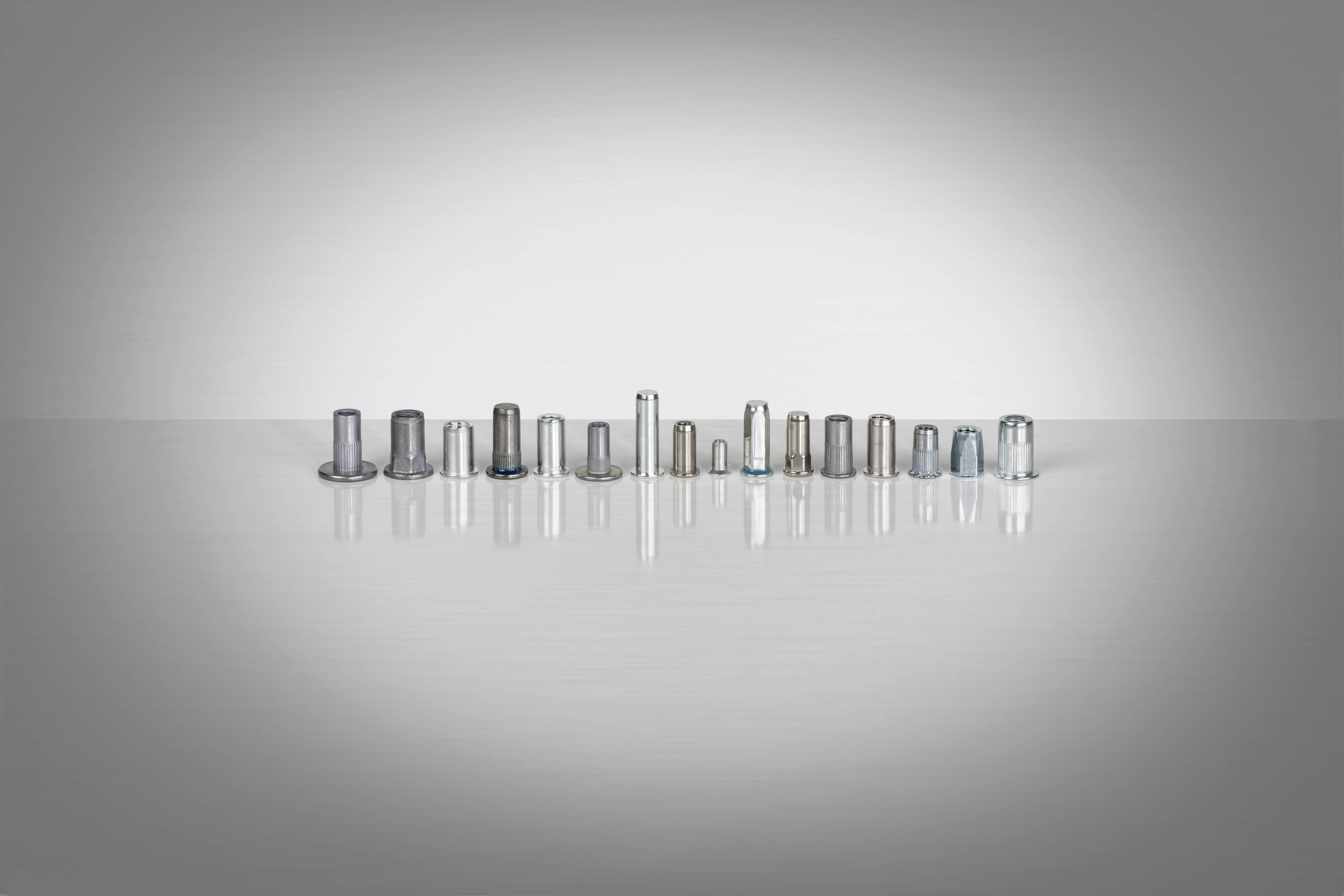

GESIPA slepé nitovacie matice
Výhody na prvý pohľad
- Jednoduchá a rýchla montáž s jednostrannou dostupnosťou komponentov
- Umiestnenie vysoko kvalitných nití do tenkých a mäkkých materiálov
(Ocel, hliník, horčík, plasty atď.)
- Žiadne tepelné vplyvy na komponenty a teda žiadne tepelné skreslenie
alebo poškodenie povrchov komponentov. Preto nie je potrebné žiadne následné spracovanie
- Veľmi vysoká flexibilita výrobného procesu
- Nízka investícia do montážneho zariadenia
- Všestranný. Aj pre hybridné spoje a mäkké materiály.
- Vytvorenie vodotesných a plynotesných spojov
- žiadne emisie tepla, dymu a zváracích plynov do životného prostredia,
a teda žiadne poškodenie (riziko) pre ľudí a životné prostredie
Terminológia
Nastavovacia hlava je časť slepej nitovacej matice, ktorá spočíva na pohľadovej strane súčiastky.
Používateľ má možnosť vybrať si z nasledujúcich variantov:
- Plochá hlava - pre veľkú kontaktnú plochu na komponente
- Malá hlava - pre minimálny presah slepej nitovacej matice a
teda takmer rovný povrch montážneho dielu

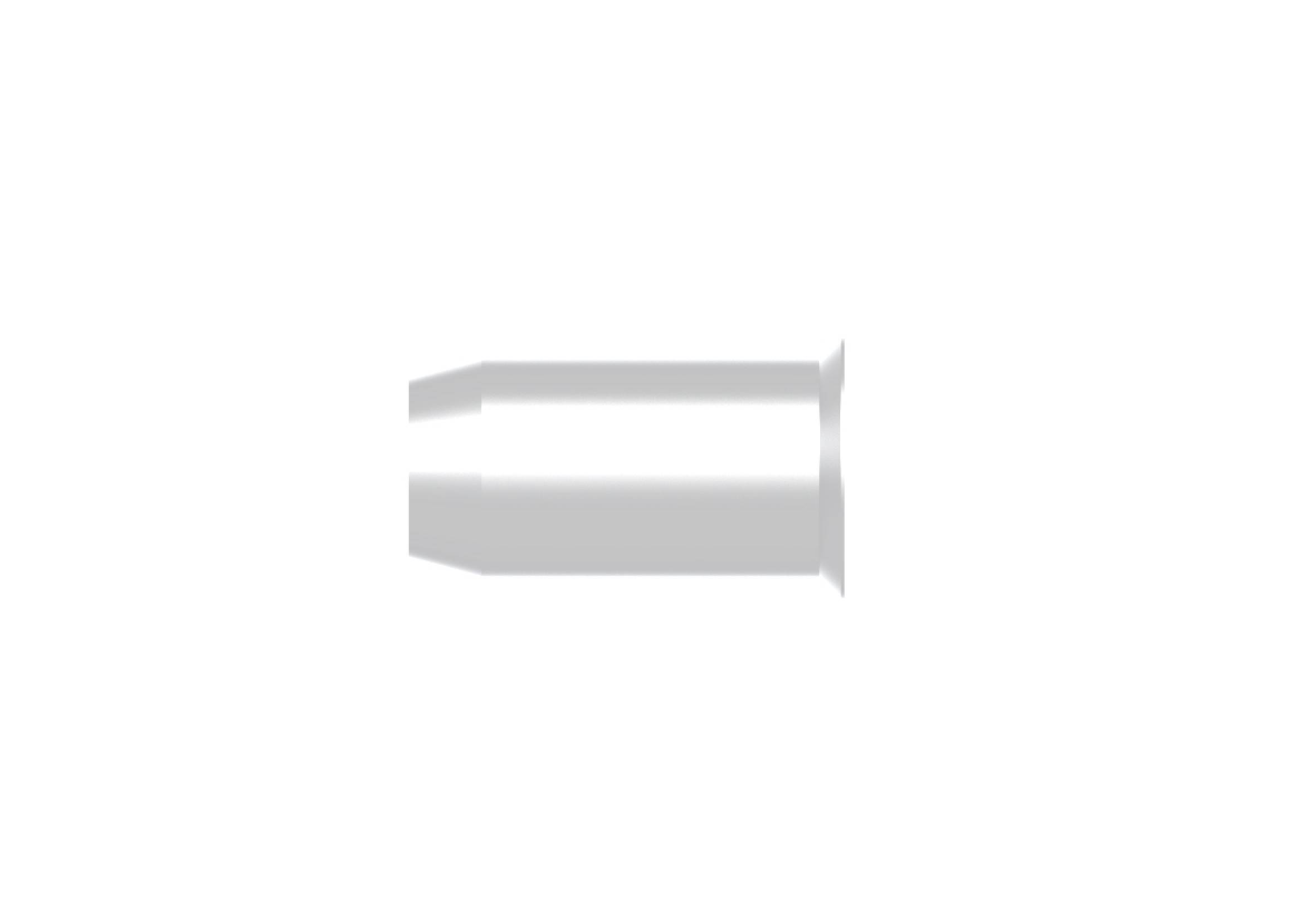

- Zápustná hlava - pre rovné plochy so zápustnými otvormi
Driek je časť slepej nitovacej matice, ktorá sa deformuje počas procesu tuhnutia a slepej nitovacej matice
upevnené v komponente. Vznikne tak takzvaná uzatváracia hlava. Používateľ si môže vybrať z nasledujúcich variantov
vyberte: okrúhle, vrúbkované alebo mnohouholníkové (šesťhranné alebo štvorcové)
Materiál
Zákazník môže dostať nitovaciu maticu špecifickú pre danú aplikáciu z ocele, hliníka alebo nehrdzavejúcej ocele (A2, A4).
Vlákno
Slepé nitovacie matice GESIPA sú štandardne vybavené metrickým závitom, pričom
Oceľové slepé nitovacie matice spĺňajú požiadavky triedy pevnosti 8.8. Sú na vyžiadanie
Možné sú aj iné rozmery, ako napríklad imperiálne alebo hrubé závity.
Tento text bol preložený strojovo.
