Name: Gesipa 1568810 nitovacia matica softgrip® M6 Ušlechtilá ocel V2A , Ušlechtilá ocel V4A 200 ks
Brand: Gesipa
SKU: 2911130
Availability: BackOrder

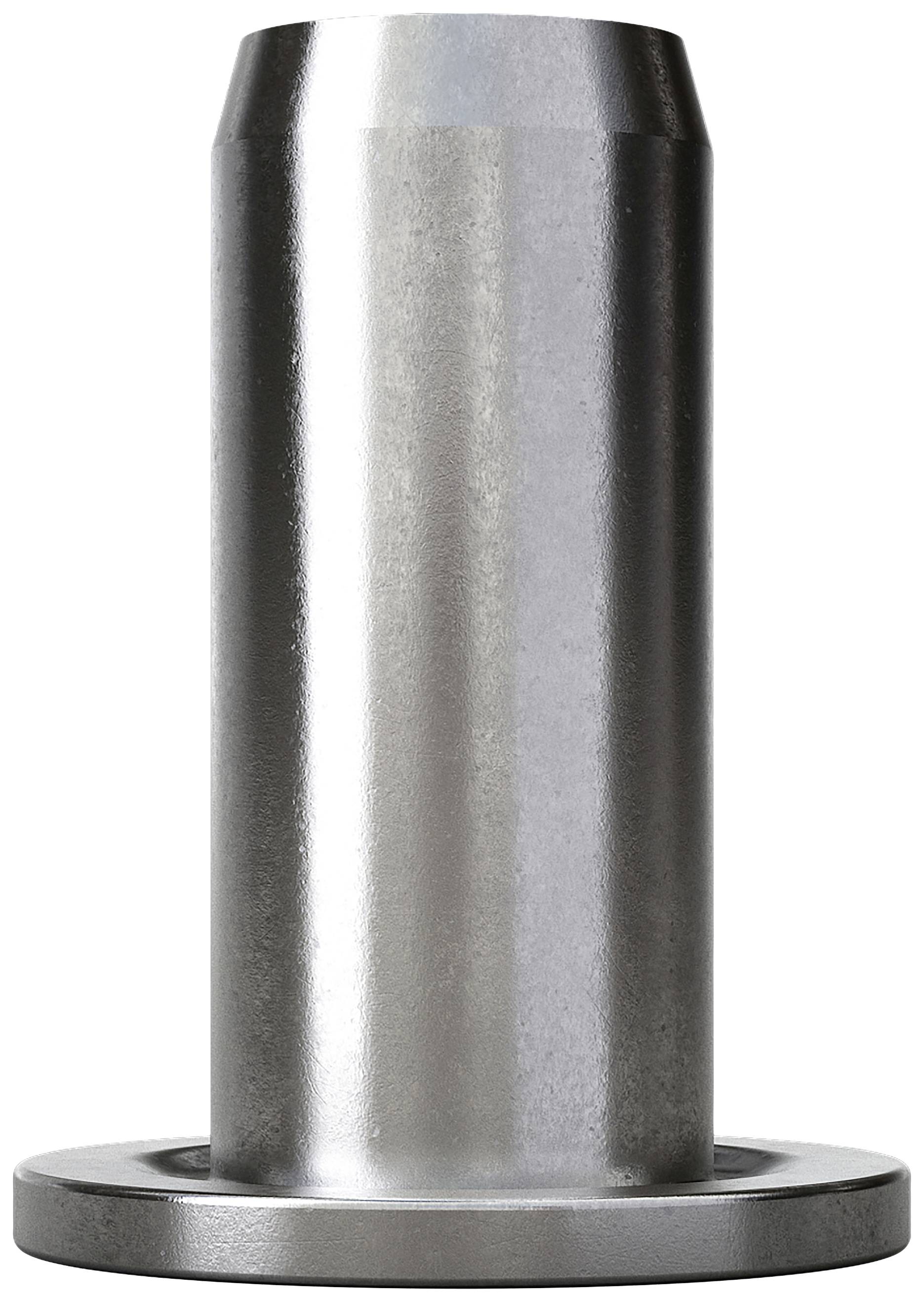

Valcový kovový objekt s plochým podstavcom, vertikálne umiestnený, s lesklým povrchom.

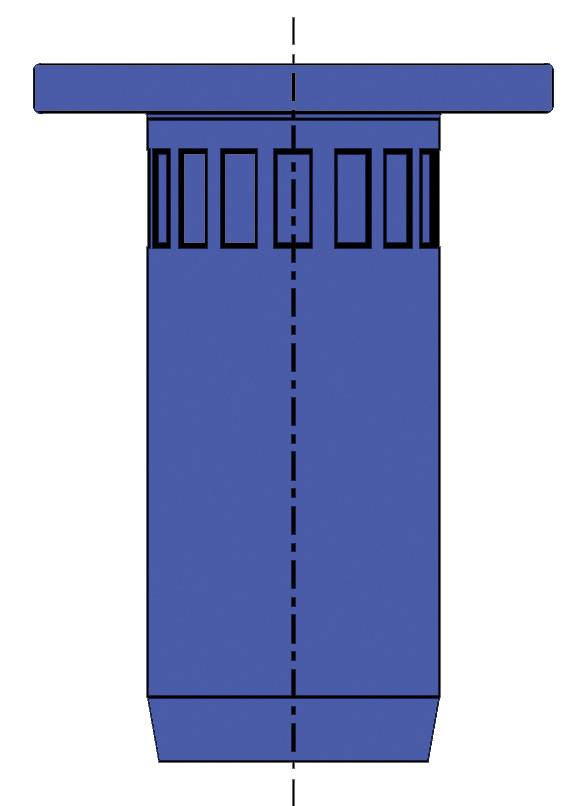

Technický výkres modrého valcovitého objektu s vrúbkovaným okrajom a symetrickým dizajnom.

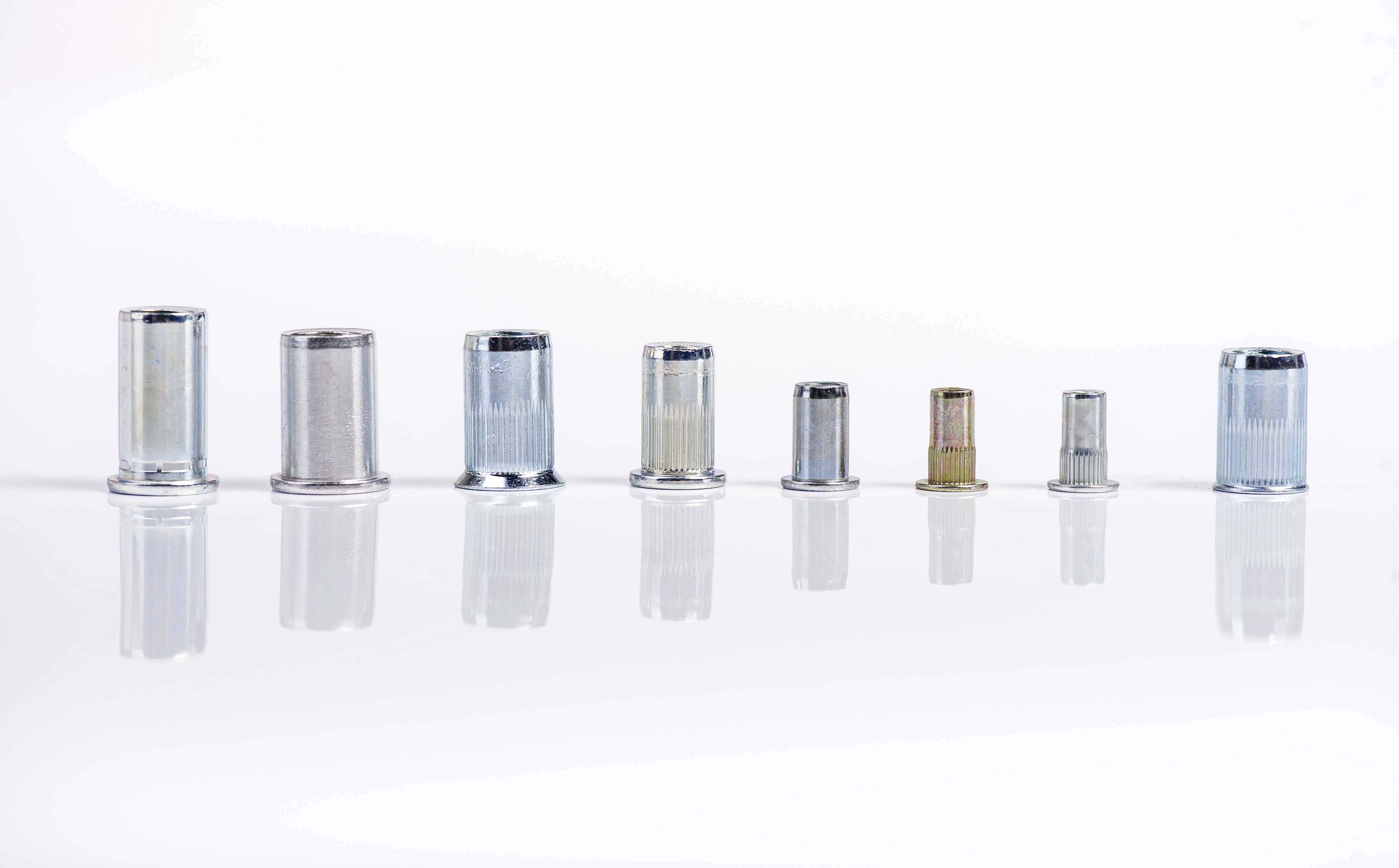

Osem kovových filtrov rôznej veľkosti a tvaru je postavených v rade. Reflexná zrkadlovka je viditeľná dole.

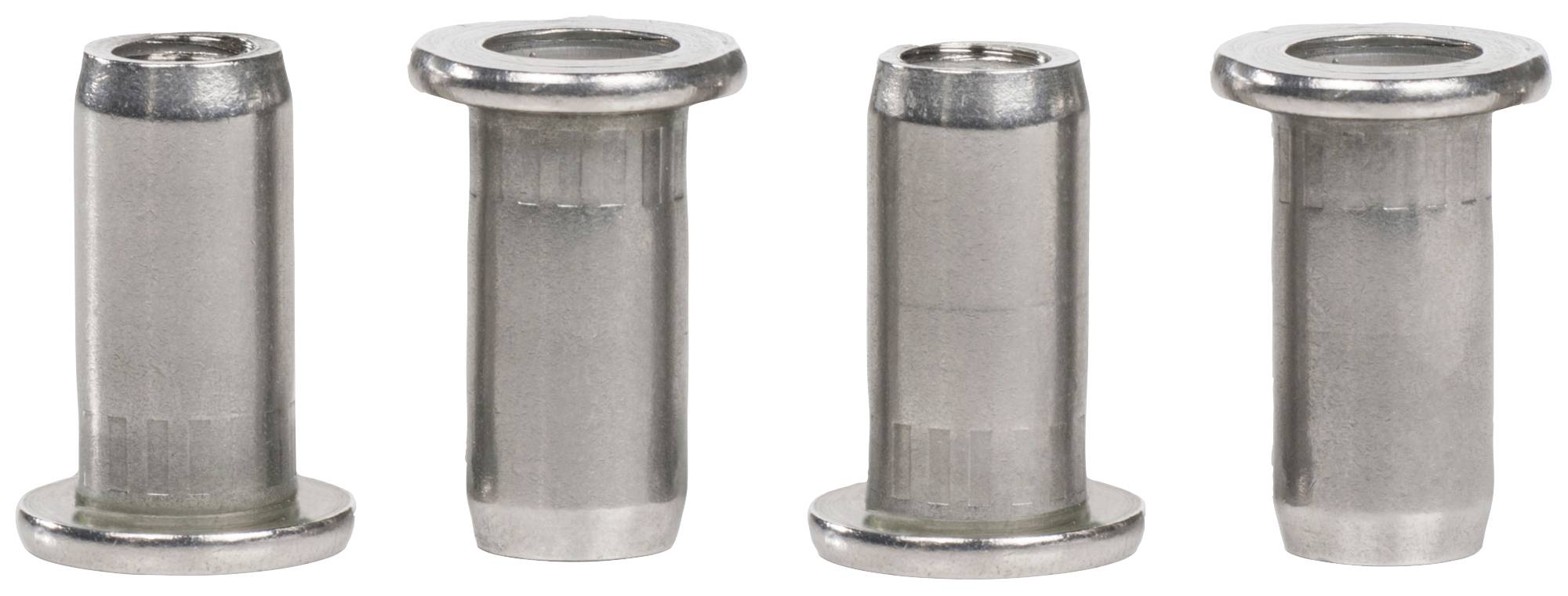

Štyri strieborné kovové nity stoja vedľa seba vzpriamene pred bielym pozadím. Sú valcovitého tvaru s plochou hlavou.

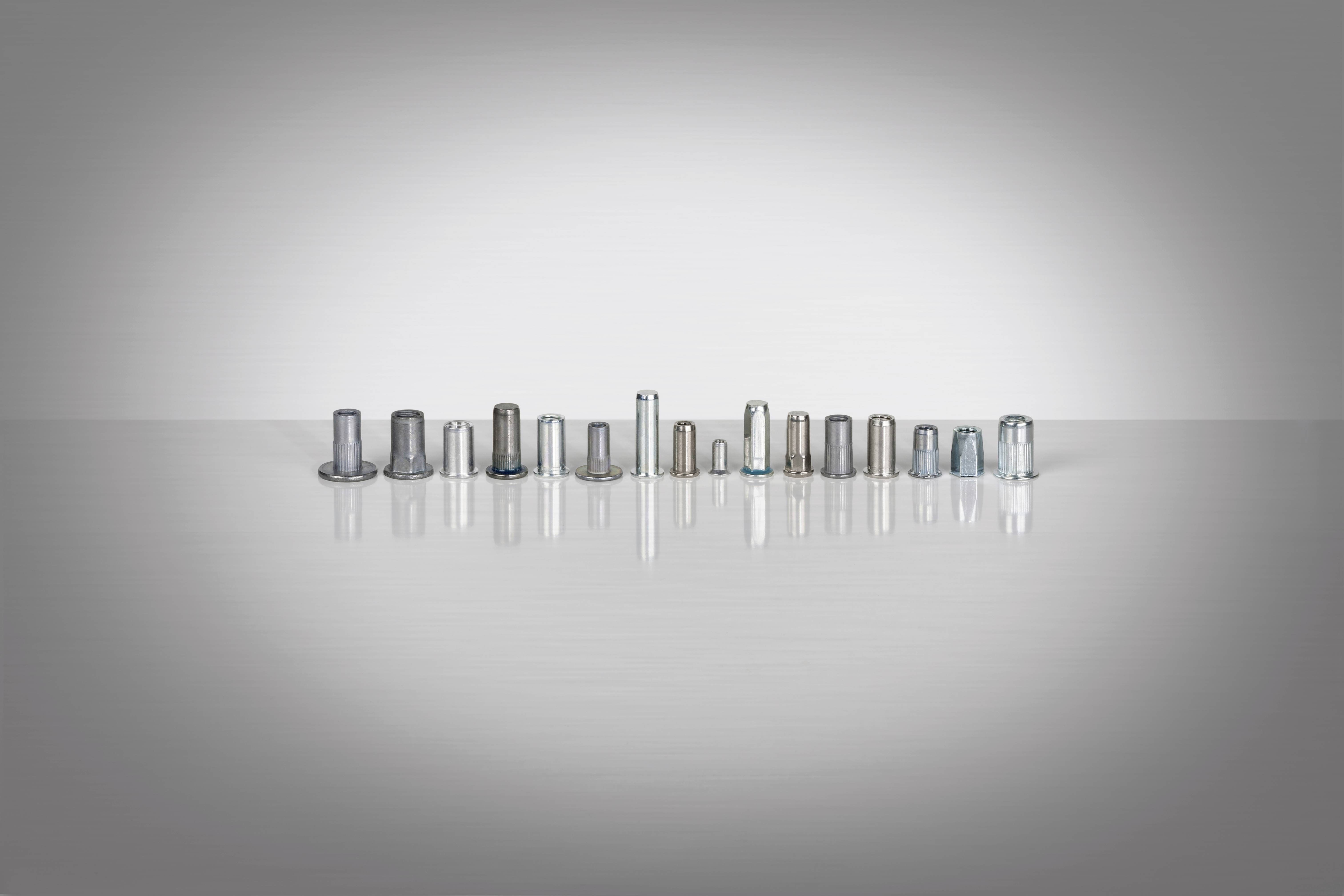

Rada kovových matíc rôznych veľkostí a tvarov, symetricky usporiadaných na reflexnej ploche.

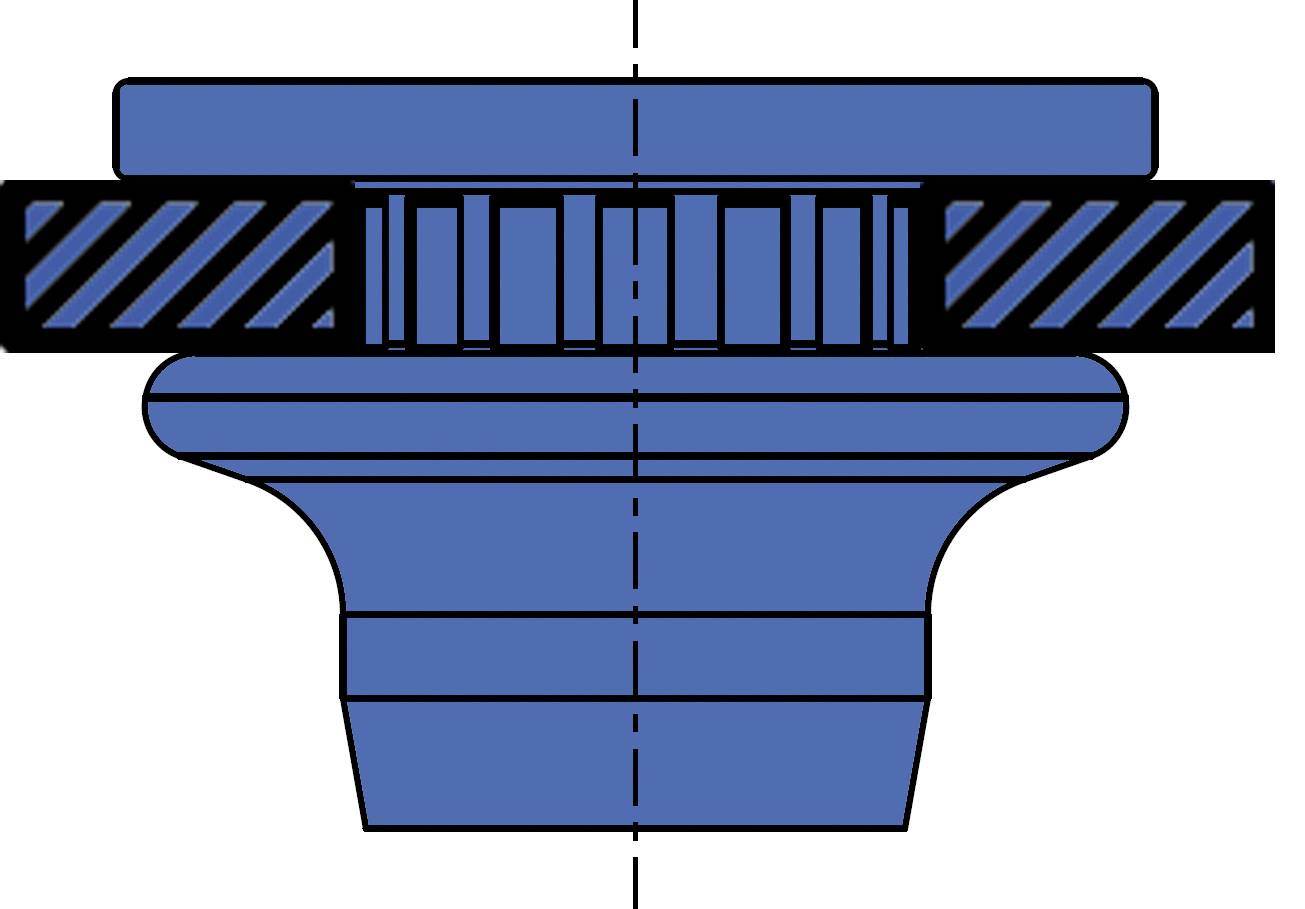

Priečny rez mechanickej komponenty v modrej farbe, zobrazujúci ozubené kolesá a ložiská.

1/6

Kategória výrobku

nitovacia matica softgrip®

Rozmery závitu

Materiál

Ušlechtilá ocel V2A

Ušlechtilá ocel V4A

Max. upínací rozsah

4.5 mm

Šírka svorky min.

0.5 mm

Doručenie: Po 9. 11.

Počet (Veľkosť balenia 200 ks)

Set(y)

Celkom (0,42 € / kus)

83,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: nitovacia matica softgrip®

Obsah: 200 ks

Rozmery závitu: M6

Materiál: Ušlechtilá ocel V2A
Ušlechtilá ocel V4A

Max. upínací rozsah: 4.5 mm

Šírka svorky min.: 0.5 mm

Rozsah zovretia: 0.5 - 4.5 mm

Priemer hlavice: 13

Priemer otvoru: 9.1 mm

Vlastnosti materiálu: nerezové

Priemer trnu nitu: 2.63 mm

Dĺžka drieku: 20

Ø hriadeľa: 9 mm

Tvar hlavy: plochá guľatá hlava

Varianty(Všetky ceny sú s DPH)

Materiál

Obsah

Šírka svorky min.

Max. upínací rozsah

Gesipa 1568810 nitovacia matica softgrip® M6 Ušlechtilá ocel V2A , Ušlechtilá ocel V4A 200 ks

Objednávacie číslo:2911130

Doručenie: Po 9. 11.

Conrad Electronic

Tento produkt

Ušlechtilá ocel V2A

200 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

83,99 €^*

Gesipa 1523786 nitovacia matica softgrip® M6 nerezová ocel 100 ks

Objednávacie číslo:2911122

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

65,99 €^*

Gesipa 1523787 nitovacia matica softgrip® M6 nerezová ocel nerezová ocel 100 ks

Objednávacie číslo:2911123

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

65,99 €^*

Gesipa 1567589 nitovacia matica softgrip® M6 nerezová ocel 100 ks

Objednávacie číslo:2911124

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

73,99 €^*

Gesipa 1568804 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel nerezová ocel 100 ks

Objednávacie číslo:2911125

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

71,99 €^*

Gesipa 1568805 nitovacia matica softgrip® M6 nerezová ocel 100 ks

Objednávacie číslo:2911126

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

65,99 €^*

Gesipa 1568806 nitovacia matica softgrip® M6 nerezová ocel nerezová ocel nerezová ocel 100 ks

Objednávacie číslo:2911127

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

65,99 €^*

Gesipa 1568807 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel 100 ks

Objednávacie číslo:2911128

Doručenie: Po 9. 11.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

85,99 €^*

Gesipa 1568808 nitovacia matica softgrip® M6 ocel, Ušlechtilá ocel V2A , Ušlechtilá ocel V4A 100 ks

Objednávacie číslo:2911129

Doručenie: Po 9. 11.

Conrad Electronic

ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

85,99 €^*

Gesipa 1568811 nitovacia matica softgrip® M6 Ušlechtilá ocel V2A 200 ks

Objednávacie číslo:2911131

Doručenie: Po 9. 11.

Conrad Electronic

Ušlechtilá ocel V2A

200 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

81,99 €^*

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2911130 Gesipa 1568810 nitovacia matica softgrip® M6 Ušlechtilá ocel V2A , Ušlechtilá ocel V4A 200 ks

Popis

Nitovacie matice SoftGrip
Slepé nitovacie matice SoftGrip od GESIPA umožňujú jednoduché vkladanie vysokokvalitných závitov do citlivých ľahkých konštrukčných aplikácií

Plasty vystužené uhlíkovými vláknami alebo skrátene CFRP majú nepopierateľné a fascinujúce výhody, pokiaľ ide o úsporu
hmotnosti. Obzvlášť náročné sú však aj pri výbere partnera.
Štandardné konektory na kvalitný materiál rozhodne nestačia.
GESIPA teraz vyvinula slepú nitovaciu maticu pre kompozitné materiály, ktorá spĺňa vysoké požiadavky.

Uslepovacia nitovacia matica SoftGrip od GESIPA je ďalším vývojom osvedčenej viacúčelovej nitovacej matice PolyGrip.
Pomocou veľmi kontrolovaného procesu tuhnutia je komponent vystavený len extrémne malým zaťaženiam, pokiaľ ide o uloženie otvoru a povrchový tlak.
Prisadená uzamykacia hlavica s nadpriemerným priemerom zaisťuje veľmi dobré mechanické vlastnosti.
Tým sa zabráni poškodeniu komponentov, ako je rozdrvenie, praskliny, delaminácia atď.

Vďaka kontrolovanej konštrukcii uzamykacej hlavy a výslednému zmenšenému odhaleniu otvoru
menšie vzdialenosti od okrajov slepej nitovacej matice je možné dosiahnuť súčasne s väčšími toleranciami otvorov.
Vysokokvalitné materiály oceľ, nerezová oceľ A2 a A4 zaisťujú aj vysokú odolnosť nosného závitu proti korózii.

Výhody
- Rýchle procesy
- Pozitívne spojenie s komponentmi
- Monitorovanie a riadenie procesov je možné
- Vysoká pevnosť
- Nezávislé od vlastností povrchu
- Nevyžadujú sa žiadne materiály tretích strán (lepidlo)
- Žiadne účinky starnutia
- Jednosmerná dostupnosť
- Žiadna delaminácia CFRP
- Menšie okrajové vzdialenosti medzi otvormi
- Veľká upínacia plocha
- Vysoká odolnosť proti korózii vďaka nehrdzavejúcej oceli
- Pri vŕtaní otvorov sú možné väčšie tolerancie

Nitovacie matice SoftGrip z nehrdzavejúcej ocele

Ideálne pre aplikácie CFRP
Vysokokvalitné materiály nehrdzavejúca oceľ A2 a A4 tiež poskytujú vysokú odolnosť proti korózii
nosného závitu, vďaka čomu je nitovacia matica GESIPA SoftGrip vyrobená z nehrdzavejúcej ocele ideálna pre materiál CFRP.

Tento text bol preložený strojovo.
