Name: Gesipa 1568875 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel 100 ks
Brand: Gesipa
SKU: 2911133
Availability: BackOrder

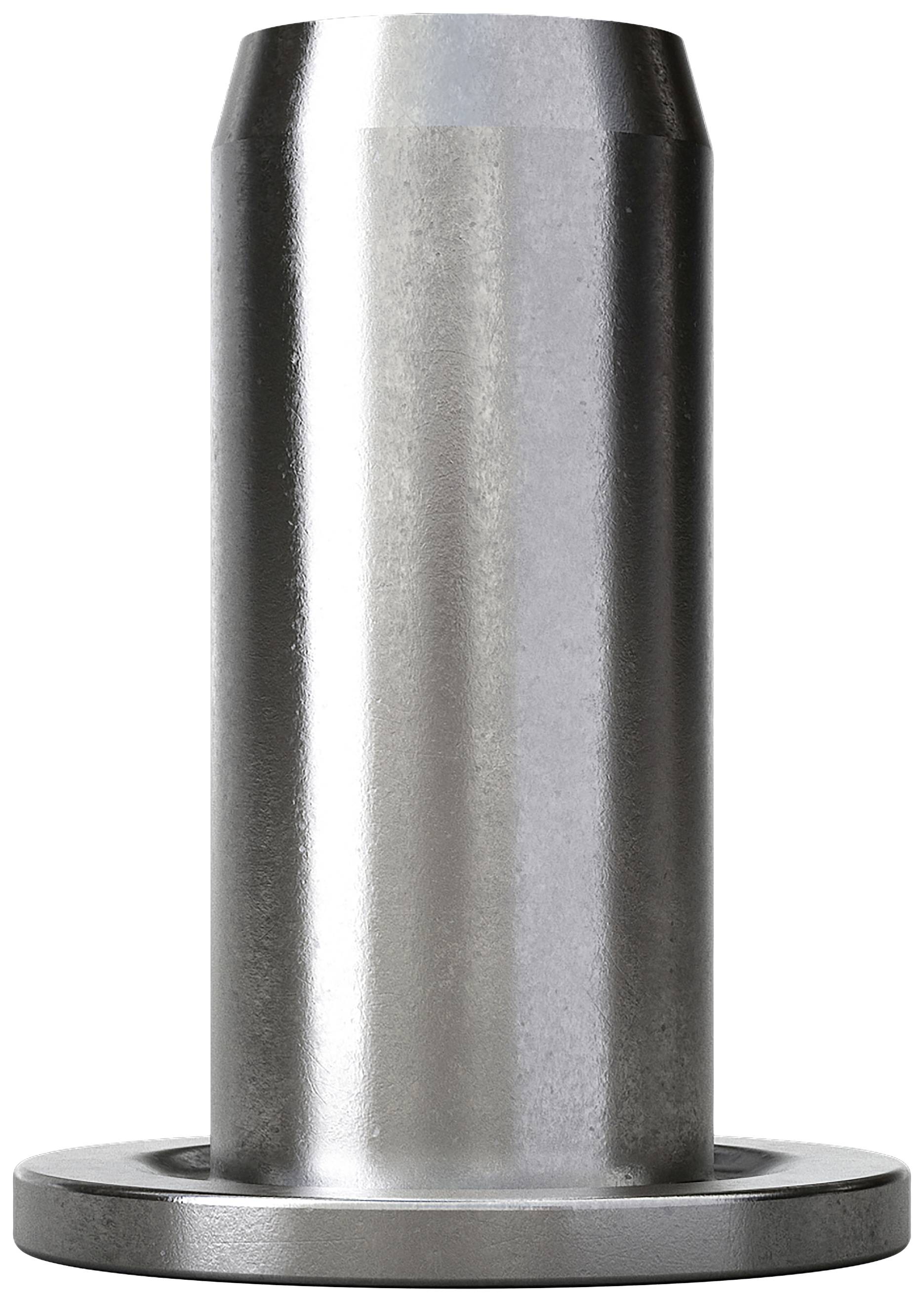

Valcový kovový predmet so širokou základňou. Je lesklý a odráža svetlo, pravdepodobne strojová súčiastka.

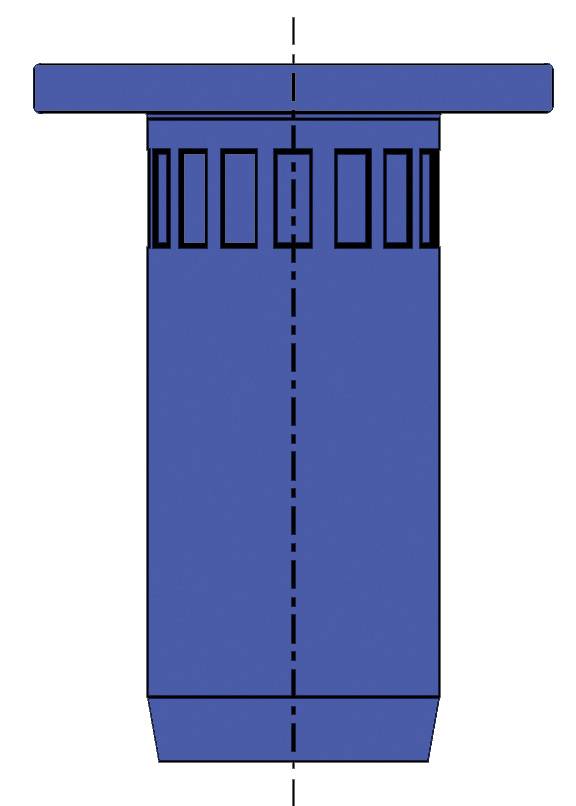

Samostatný ventil s valcovitou konštrukciou a obdĺžnikovými otvormi v modrej farbe. Línia symetrie vyznačuje stred ventilu.

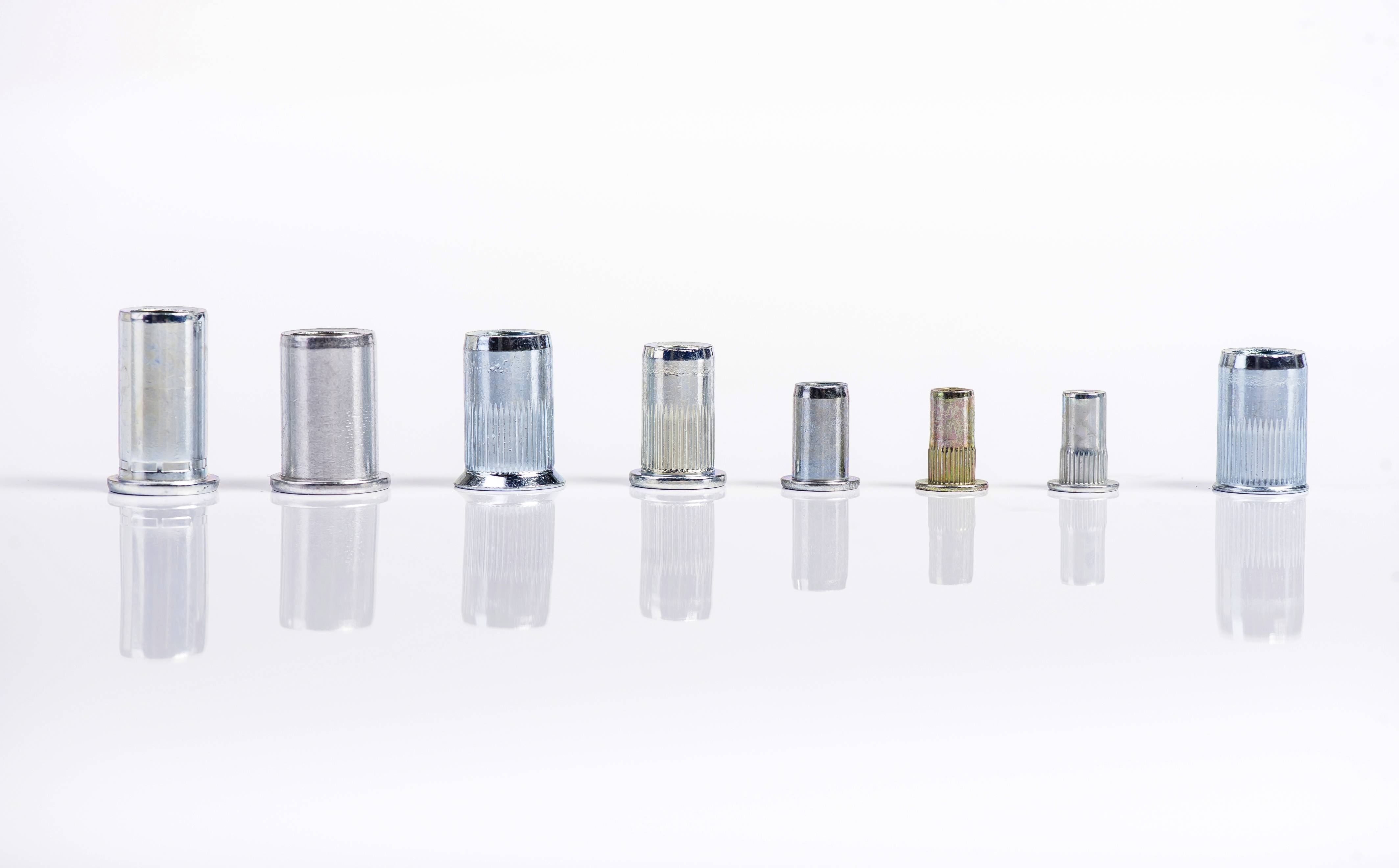

Osem rôznych valcovitých kovových filtrov s rozdielnou veľkosťou a výškou je usporiadaných vedľa seba na lesklom povrchu.

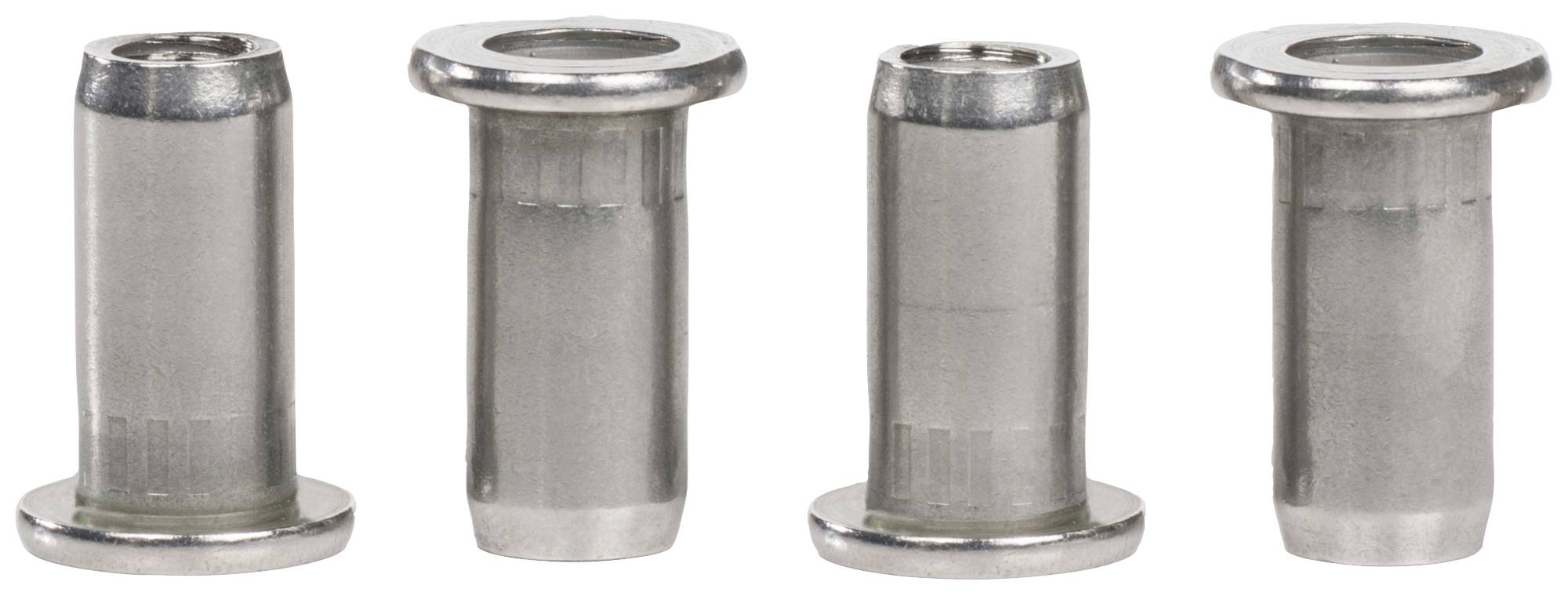

Štyri strieborné valcovité kovové nity s plochými hlavami, usporiadané v jednom rade.

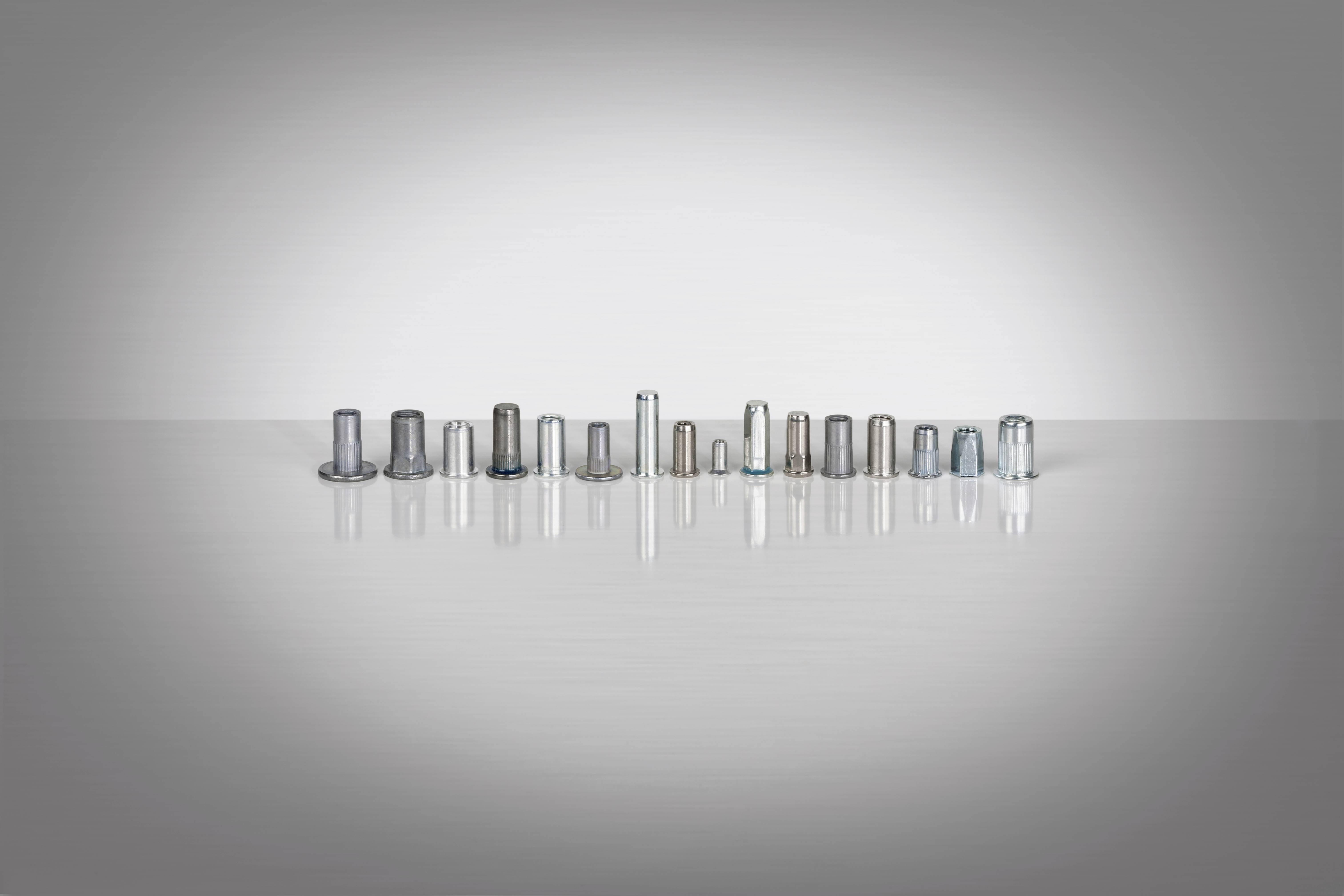

Rôzne kovové puzdra a nity v rade na reflexnom povrchu, zobrazené pred svetlým pozadím.

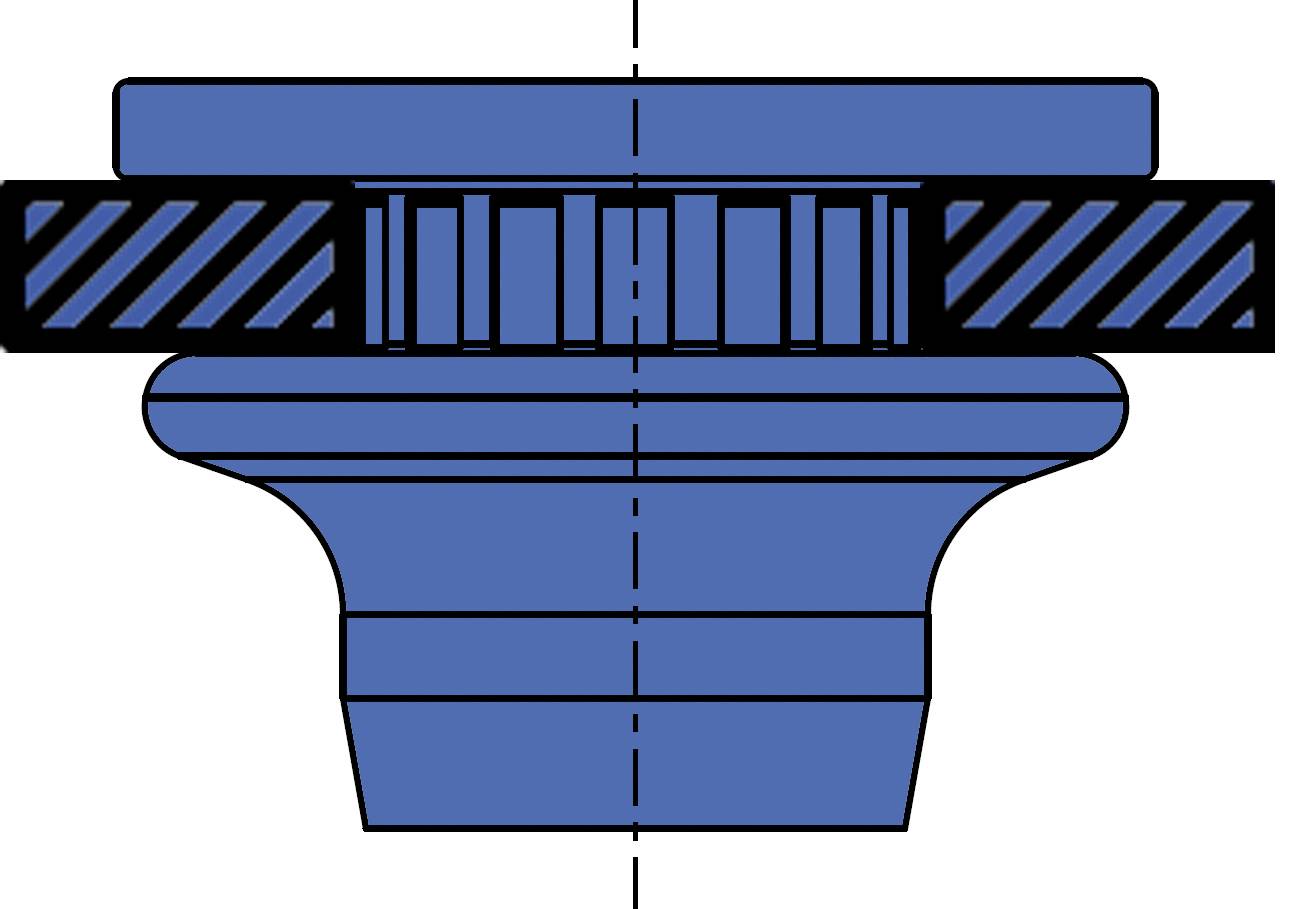

Technický výkres modrej komponenty ložiska v priečnom reze s čiernymi značkami znázorňujúcimi vnútorný mechanizmus.

1/6

Kategória výrobku

nitovacia matica softgrip®

Rozmery závitu

Materiál

nerezová ocel

Max. upínací rozsah

6.5 mm

Šírka svorky min.

4.5 mm

Doručenie: Po 2. 11.

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (0,41 € / kus)

40,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: nitovacia matica softgrip®

(Ø): 6 mm

Obsah: 100 ks

Rozmery závitu: M6

Rozmer.: (Ø) 6 mm

Materiál: nerezová ocel

Max. upínací rozsah: 6.5 mm

Šírka svorky min.: 4.5 mm

Rozsah zovretia: 4.5 - 6.5 mm

Priemer hlavice: 16

Priemer otvoru: 9.1 mm

Vlastnosti materiálu: vysoko odolný proti korózii

Priemer trnu nitu: 2.63 mm

Dĺžka drieku: 20

Ø hriadeľa: 9 mm

Tvar hlavy: plochá guľatá hlava

Varianty(Všetky ceny sú s DPH)

Materiál

Obsah

Šírka svorky min.

Max. upínací rozsah

Gesipa 1568875 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel 100 ks

Objednávacie číslo:2911133

Doručenie: Po 2. 11.

Conrad Electronic

Tento produkt

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

40,99 €^*

Gesipa 1523786 nitovacia matica softgrip® M6 nerezová ocel 100 ks

Objednávacie číslo:2911122

Doručenie: Po 2. 11.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

61,99 €^*

Gesipa 1523787 nitovacia matica softgrip® M6 nerezová ocel nerezová ocel 100 ks

Objednávacie číslo:2911123

Doručenie: Št 29. 10.

Conrad Electronic

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

61,99 €^*

Gesipa 1567589 nitovacia matica softgrip® M6 nerezová ocel 100 ks

Objednávacie číslo:2911124

Doručenie: Št 29. 10.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

73,99 €^*

Gesipa 1568804 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel nerezová ocel 100 ks

Objednávacie číslo:2911125

Doručenie: Po 2. 11.

Conrad Electronic

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

69,99 €^*

Gesipa 1568805 nitovacia matica softgrip® M6 nerezová ocel 100 ks

Objednávacie číslo:2911126

Doručenie: Št 29. 10.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

61,99 €^*

Gesipa 1568806 nitovacia matica softgrip® M6 nerezová ocel nerezová ocel nerezová ocel 100 ks

Objednávacie číslo:2911127

Doručenie: Po 2. 11.

Conrad Electronic

nerezová ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

61,99 €^*

Gesipa 1568807 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel 100 ks

Objednávacie číslo:2911128

Doručenie: Po 2. 11.

Conrad Electronic

nerezová ocel

100 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

85,99 €^*

Gesipa 1568808 nitovacia matica softgrip® M6 ocel, Ušlechtilá ocel V2A , Ušlechtilá ocel V4A 100 ks

Objednávacie číslo:2911129

Doručenie: Po 2. 11.

Conrad Electronic

ocel

100 ks

4.5 mm

6.5 mm

Min.: 1

Násobky: 1

85,99 €^*

Gesipa 1568810 nitovacia matica softgrip® M6 Ušlechtilá ocel V2A , Ušlechtilá ocel V4A 200 ks

Objednávacie číslo:2911130

Doručenie: Po 2. 11.

Conrad Electronic

Ušlechtilá ocel V2A

200 ks

0.5 mm

4.5 mm

Min.: 1

Násobky: 1

81,99 €^*

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2911133 Gesipa 1568875 nitovacia matica softgrip® (Ø) 6 mm M6 nerezová ocel 100 ks

Popis

Nitovacie matice SoftGrip
Slepé nitovacie matice SoftGrip od GESIPA umožňujú jednoduché vkladanie vysokokvalitných závitov do citlivých ľahkých konštrukčných aplikácií

Plasty vystužené uhlíkovými vláknami alebo skrátene CFRP majú nepopierateľné a fascinujúce výhody, pokiaľ ide o úsporu
hmotnosti. Obzvlášť náročné sú však aj pri výbere partnera.
Štandardné konektory na kvalitný materiál rozhodne nestačia.
GESIPA teraz vyvinula slepú nitovaciu maticu pre kompozitné materiály, ktorá spĺňa vysoké požiadavky.

Uslepovacia nitovacia matica SoftGrip od GESIPA je ďalším vývojom osvedčenej viacúčelovej nitovacej matice PolyGrip.
Pomocou veľmi kontrolovaného procesu tuhnutia je komponent vystavený len extrémne malým zaťaženiam, pokiaľ ide o uloženie otvoru a povrchový tlak.
Plochá uzatváracia hlava, ktorá je vytvorená s nadpriemerným priemerom, zaisťuje veľmi dobré mechanické vlastnosti.
Tým sa zabráni poškodeniu komponentov, ako je rozdrvenie, praskliny, delaminácia atď.

Vďaka kontrolovanej konštrukcii uzamykacej hlavy a výslednému zmenšenému odhaleniu otvoru
menšie vzdialenosti od okraja slepej nitovacej matice je možné dosiahnuť súčasne s väčšími toleranciami otvorov.
Vysokokvalitné materiály oceľ, nerezová oceľ A2 a A4 zaisťujú aj vysokú odolnosť nosného závitu proti korózii.

Výhody
- Rýchle procesy
- Pozitívne spojenie s komponentmi
- Monitorovanie a riadenie procesov je možné
- Vysoká pevnosť
- Nezávislé od vlastností povrchu
- Nevyžadujú sa žiadne materiály tretích strán (lepidlo)
- Žiadne účinky starnutia
- Jednosmerná dostupnosť
- Žiadna delaminácia CFRP
- Menšie okrajové vzdialenosti medzi otvormi
- Veľká upínacia plocha
- Vysoká odolnosť proti korózii vďaka nehrdzavejúcej oceli
- Pri vŕtaní otvorov sú možné väčšie tolerancie

Nitovacie matice SoftGrip z nehrdzavejúcej ocele

Ideálne pre aplikácie CFRP
Vysokokvalitné materiály nehrdzavejúca oceľ A2 a A4 tiež poskytujú vysokú odolnosť proti korózii
nosného závitu, vďaka čomu je nitovacia matica GESIPA SoftGrip vyrobená z nehrdzavejúcej ocele ideálna pre materiál CFRP.

Tento text bol preložený strojovo.
