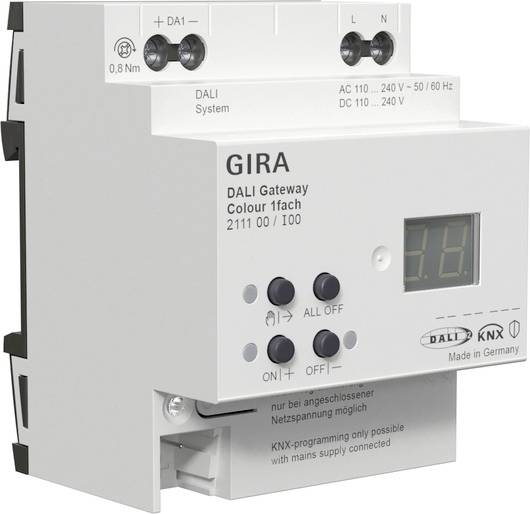

GIRA 211100

DALI Gateway Farebný 1-cestný pre KNX Vlastnosti: Všeobecné - V závislosti od variantu zariadenia, buď jeden DALI systém (variant zariadenia 1-cestný) alebo dva samostatné DALI systémy (variant zariadenia 2-cestný). - Kompatibilné so štandardmi DALI a DALI-2. - Ovládanie svietidiel s predradníkmi DALI v inštalácii KNX. - Spínanie a stmievanie maximálne 64 svietidiel s predradníkom DALI (napr. elektronickým predradníkom) na systém DALI. - Až 6 rôznych metód adresovania umožňuje skupinové a individuálne adresované ovládanie svietidiel DALI prostredníctvom telegramov KNX. - Pre každý systém DALI je k dispozícii celkovo 64 kanálov zariadení DALI. Tieto je možné voliteľne použiť pre maximálne 64 individuálne adresovaných ovládacích zariadení DALI alebo pre ľubovoľnú kombináciu skupinovo adresovaných (max. 32) a individuálne adresovaných ovládacích zariadení DALI. - Podpora pre ovládanie ovládacích zariadení DALI typu zariadenia „Tunable White“ (DALI Device Type 8 - TW). Teplotu farieb je možné ovládať relatívnym alebo absolútnym stmievaním a navyše pomocou scén a efektov. Ovládanie teploty farieb je do značnej miery nezávislé od ovládania jasu použitých svetelných zdrojov. - Implementácia funkcie Dim to Warm (Stmievanie na zahrievanie), voliteľne statická (prostredníctvom parametrov ETS) alebo dynamická (prostredníctvom komunikačného objektu KNX). - Implementácia denného profilu teploty farieb pre biologicky efektívne osvetlenie (HCL: Human Centric Lighting) je možná. Na tento účel sú k dispozícii až štyri voľne konfigurovateľné HCL matice s ohľadom na jas a teplotu farieb, ktoré je možné aktivovať a prepínať v závislosti od dennej doby a dňa v týždni, ako aj ovládať používateľom - ovládanie farby svetla pri použití ovládacích zariadení DALI typu zariadenia "Ovládanie farieb" (DALI Device Type 8 - RGBW Colour Control). Brána umožňuje flexibilné ovládanie farieb vo farebných priestoroch „RGB“, „RGBW“ alebo „HSV“. Vo farebných priestoroch RGB je možné farbu ovládať relatívnym alebo absolútnym stmievaním, a to buď prostredníctvom kombinovaných alebo samostatných komunikačných objektov podľa špecifikácie KNX. Vo farebnom priestore „HSV“ sú vždy k dispozícii samostatné objekty pre absolútne ovládanie farby svetla prostredníctvom odtieňa (H), sýtosti (S) a jasu (V). - Implementácia farebného gradientu na vytvorenie rôznych farebných nálad v závislosti od dennej doby a dňa v týždni (CTM: režim farebného prechodu). Na tento účel sú k dispozícii až štyri voľne konfigurovateľné matice CTM. Každá matica umožňuje nastavenie individuálnych farebných predvolieb, s nastavením jasu alebo bez neho. Matice je možné jednotlivo aktivovať a prepínať počas prevádzky brány. - Pre ovládanie farieb: Vykonajte automatické cykly farebného kolieska a jasu. Cyklus farebného kolieska sa používa na automatické celkové riadenie farieb svietidiel DALI. Táto funkcia využíva cyklické nastavenie farebného uhla vo farebnom kruhu. Výsledkom sú nepretržité farebné prechody, ktoré je možné spustiť a zastaviť kedykoľvek počas prevádzky brány. Automatický cyklus jasu funguje rovnakým spôsobom. Táto funkcia cyklicky upravuje jas v celom rozsahu jasu, čím vytvára individuálne scenáre jasu. - Voliteľné centrálne ovládanie všetkých pripojených komponentov DALI (vysielanie). Vďaka tomu sa eliminuje potreba uvádzania do prevádzky cez DALI, čo umožňuje rýchle a jednoduché uvedenie do prevádzky osvetľovacích systémov s nízkymi funkčnými požiadavkami (zjednodušená konfigurácia bez uvádzania do prevádzky cez DALI). - Manuálna obsluha skupín a jednotlivých zariadení nezávisle od zbernice (aj obsluha na stavenisku s vysielacím riadením) samostatne pre systémy DALI. Ovládanie stavu prepínania a jasu. - Spätná väzba o chybovom stave DALI, stave DALI zaneprázdnený a skratovanom DALI a upozornenie na výpadok napájania. - Až 6 centrálnych spínacích a stmievacích funkcií. - Možné je globálne nastavenie stavu prepínania a pohotovostné vypnutie pripojených elektronických predradníkov. Je možná kolektívna spätná väzba všetkých spínacích stavov. - Skupiny a jednotlivé zariadenia je možné zahrnúť až do 16 svetelných scén na systém DALI na ovládanie jasu, teploty farieb alebo farby. - Vykonávanie uvedenia do prevádzky DALI a testovania DALI prostredníctvom aplikácie Device Configuration App, ktorá je plne integrovaná do ETS a dopĺňa štandardné dialógové okno parametrov. - Podpora pre senzory DALI-2 (vstupné zariadenie DALI-2). Podporované senzory DALI: DALI tlačidlo/rozhranie s tlačidlom, DALI otočný/posuvný ovládač, DALI detektor prítomnosti, DALI senzor jasu). - Príkazy zo senzorov DALI sú mapované do KNX (spínanie, stmievanie...). - Ovládanie vysielaním cez komunikačné objekty KNX ako dodatočná možnosť ovládania pre skupinové alebo individuálne ovládanie DALI. Funkcie skupín a zariadení – Každá skupina a každé jednotlivé zariadenie má plný rozsah funkcií bez obmedzenia. Všetky funkcie orientované na kanál je možné parametrizovať samostatne pre každú skupinu alebo jednotlivé zariadenie. To umožňuje nezávislé a multifunkčné ovládanie ovládacích zariadení DALI. - Možné sú správy o aktívnom stave pre stav prepnutia, hodnotu jasu, teplotu farieb a farbu. - Je možné nastaviť limity jasu a teploty farieb (minimum, maximum). - Správanie a charakteristiky stmievania je možné parametrizovať. - Zapínanie a vypínanie šetrné k žiarovke (plynulé zapnutie, plynulé vypnutie). - Konfigurovateľná funkcia uzamknutia alebo alternatívne funkcia núteného polohovania. Keď je aktivovaná funkcia uzamknutia, je možné blikanie svetelných skupín a jednotlivých zariadení. - Časové funkcie (oneskorenie zapnutia/vypnutia, funkcia schodiska - aj s funkciou predbežného varovania). - Počítadlo prevádzkových hodín. - Úroveň zapnutia DALI (prostredníctvom správania parametra „Po návrate napätia zbernice/sieťovej siete“) a úroveň poruchy systému DALI (prostredníctvom správania parametra „V prípade výpadku napätia zbernice/sieťovej siete“) sú nastaviteľné. - Reakcie v prípade výpadku a obnovenia napätia zbernice/sieťového napätia, nastaviteľné po naprogramovaní ETS (pre reguláciu jasu). Teplota farieb a ovládanie farieb sú pevné. Aplikácia ETS Device Configuration App (DCA) – Pohodlné uvedenie do prevádzky DALI bez externých softvérových komponentov. Identifikácia, adresovanie a priradenie riadiacich zariadení DALI sa vykonáva samostatne pre oba systémy DALI v prostredí uvedenia do prevádzky DALI spoločnosti DCA. - Rýchla identifikácia predradníkov DALI pomocou ovládania z klávesnice a funkcie automatického blikania. - Offline konfigurácia DALI: Rozsiahle možnosti konfigurácie sú možné aj bez pripojenia k inštalácii DALI. - Priradenie predtým identifikovaných elektronických predradníkov DALI skupinám alebo jednotlivým zariadeniam je možné aj bez existujúceho programovacieho pripojenia k zariadeniu alebo inštalácii DALI. - Prideľovanie krátkych adries DALI je možné individuálne ovplyvniť. Doplnené o názvy skupín a zariadení umožňuje jednoznačnú identifikáciu ovládacieho zariadenia DALI. - Voliteľná deaktivácia nastavenia jasu počas vyhľadávania zariadení DALI (napr. v existujúcich systémoch). - Kontrola typov zariadení DALI pri priraďovaní ovládacieho zariadenia DALI k plánovaným skupinám alebo jednotlivým zariadeniam. Tým sa zabráni funkčným nekompatibilitám po uvedení do prevádzky. - Režim kompatibility na podporu ovládacieho zariadenia nekompatibilného so štandardom DALI. - Čiastočné uvedenie do prevádzky DALI: Pri použití tejto funkcie sa zariadenia, ktoré už boli nájdené počas vyhľadávania zariadení DALI, zachovajú, aj keď nereagujú na bránu. - Testovacia funkcia všetkých vytvorených skupín DALI alebo jednotlivých ovládacích zariadení DALI: centrálne zapínanie/vypínanie (vysielanie), test zariadení (ZAP./VYP., hodnota jasu a teplota farby alebo špecifikácia farby, stav zariadenia), skupinový test (ZAP./VYP., hodnota jasu a teplota farby alebo špecifikácia farby) a testy scén. - Export a import šablón parametrizácie vo formáte XML. - Funkcia dokumentácie na vytvorenie konfiguračnej správy vo formáte PDF (prehľad priradenia skupiny alebo celej konfigurácie zariadenia). Poznámka: Kompatibilné s KNX Data Secure. Aktualizácie firmvéru sú možné pomocou servisnej aplikácie Gira ETS (doplnkový softvér). - DALI Gateway Color 1-gang alebo 2-gang je v súlade s normou IEC 62386-103 Ed. 2 certifikované. - Plnú funkčnosť systému DALI je možné zaručiť iba pri použití výlučne ovládacieho zariadenia DALI-2. - Projektovanie a uvedenie zariadenia do prevádzky z ETS 5 od verzie 5.7.7 alebo ETS 6 od verzie 6.1.0 (odporúčanie). Rozsah dodávky - Pripojenie a odbočná svorkovnica pre KNX sú súčasťou dodávky.

Tento text bol preložený strojovo.
