Name: Gossen Metrawatt SECUTEST ST PRIME prístrojový tester, Kalibrované podľa (DAkkS), Norma VDE 0701-0702, 0751, 0544, 0413,
Brand: Gossen Metrawatt
SKU: 3312272

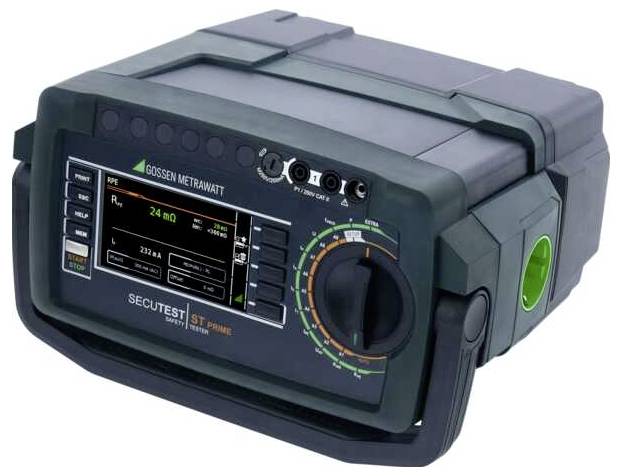

Digitálny merací prístroj s viacerými indikačnými svetlami, otočným ovládačom pre nastavenia a displejom zobrazujúcim hodnoty.

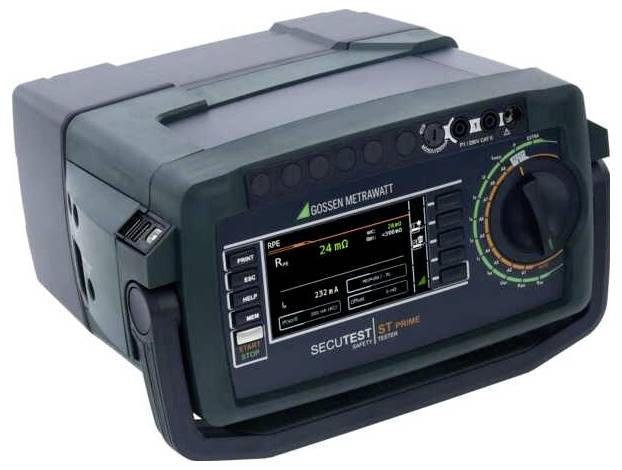

Digitálny meracím prístroj s displejom a otočným prepínačom, používaný na meranie elektrických hodnôt. Viditeľný firemný názov 'SECUTEST'.

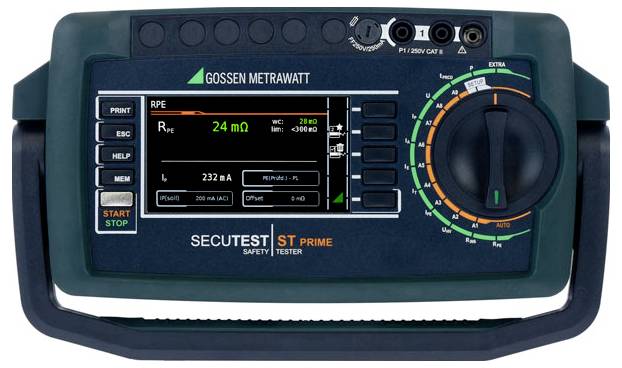

Elektrické meracie zariadenie s displejom zobrazuje '24 mΩ'. Otočný prepínač vpravo pre rôzne nastavenia. Značka výrobcu je hore.

1/3

Dodatočné informácie:

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Testovacie zariadenie na testovanie elektrickej bezpečnosti zariadení

Vysokonapäťové testovanie až do 6 kV DC
Test ochranného vodiča pomocou 200 mA AC/DC alebo 25 A AC
Automatizované vedenie operátora
Farebný 4,3" TFT displej s vysokým rozlíšením
USB rozhranie pre obojsmerný prenos dát
Možnosť priameho ovládania cez REMOTE rozhranie
Komplexný koncept správy a ukladania dát pre automatické testovacie sekvencie a individuálne merania až pre 50 000 dátových súborov

Technické parametre

Kategória výrobku: prístrojový tester

: DAkkS

Kategória merania: CAT II 300 V

Rozhranie: 3 x USB 2.0

Rozmer.: (d x š x v) 24 x 29.5 x 14.5 cm

Hmotnosť: 6.5 kg

: puzdro: IP40/pripojenie: IP20

Rozsah merania VDE: dotykový prúd
diferenčné prúd
náhradné výbojový prúd
frekvencia
izolačný odpor
záťažový prúd
výkon
výkonový faktor
test vedenie
test PRCD (2pólový, 3-pólový, PRCDS, PRCDS +, PRCDK)
zdanlivý výkon
prúd ochranného vodiča
odpor ochranného vodiča
napätie
činný výkon
Zobraziť viac

Norma DIN: DIN VDE 0701-0702

Displej: LCD

Šírka: 29.5 cm

V: 14.5 cm

Dĺžka: 24 cm

Priebeh skúšky: automatický
manuálny

Napájanie VDE: 230 V AC
napájanie z el. siete

Pamäť (počet miest): 50000

Pamäť (VDE): áno

Typ: SECUTEST ST PRIME

Norma VDE: 0701-0702
0751
0544
0413

Vlastnosti: vr. softvéru
RCD / FI test

UKCA: Nie je relevantné

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3312272 Gossen Metrawatt SECUTEST ST PRIME prístrojový tester, Kalibrované podľa (DAkkS), Norma VDE 0701-0702, 0751, 0544, 0413,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3312272 Gossen Metrawatt SECUTEST ST PRIME prístrojový tester, Kalibrované podľa (DAkkS), Norma VDE 0701-0702, 0751, 0544, 0413,

Popis

S integrovanou funkcionalitou VN testovania sa testovacie zariadenie používa vo výrobnom prostredí elektrických zariadení. Cieľom napäťovej skúšky je overenie izolačnej schopnosti zariadenia v rámci bežných skúšok. Tým sa skontroluje správnosť návrhu s ohľadom na vôle a povrchové cesty a tiež sa odhalia možné chyby vo výrobnom procese. Ako kompaktné a užívateľsky prívetivé zariadenie s integrovanými predkonfigurovanými testovacími sekvenciami zjednodušuje SECUTEST ST PRIME elektrikárovi pracovné postupy. Nový bezpečnostný tester so všestranným rozsahom testovacích funkcií presviedča prísľubom kvality a ponúka zodpovedajúcu budúcu bezpečnosť. Nie nadarmo niektoré zariadenia zo série SECUTEST používajú naši zákazníci už viac ako 20 rokov.

Tento text bol preložený strojovo.

Prevedenie

Meranie odporu ochranného vodiča 200 mA AC/DC a 25 A AC (10 A AC voliteľné)
Meranie izolačného odporu
Merania unikajúceho prúdu: prúd ochranného vodiča, dotykový prúd, zvodový prúd prístroja, zvodový prúd pacienta, zvodový prúd z aplikovanej časti
Metóda merania: Priama metóda, metóda merania zvyškového prúdu, ekvivalentný unikajúci prúd (alternatívna metóda)
Meranie napätia: napätia SELV a PELV
Meranie doby vypnutia PRCD
Funkčný test (U,I,P,S,LF,f)
Test kábla pomocou testovacích adaptérov: kontinuita, skrat, polarita (výmena vodiča)
Sieťová prípojka a testovacia zásuvka s ochranným kontaktom
DB+ rozšírenie databázy
Bluetooth (voliteľné)
Dotykový displej (voliteľné)
Trieda ochrany I podľa EN 61140
Kategória merania: CAT II / 300

Rozsah dodávky

1x testovacie zariadenie SECUTEST ST PRIME 25 A
1x napájací kábel
1x testovacia sonda (2 m odvinutá)
1x pripojiteľná krokodília spona
1x USB kábel (typ A až B, dĺžka 1,0 m)
1x verzia IZYTRONIQ Business Professional
1x certifikát o kalibrácii DAkkS
1x rýchly sprievodca D, GB

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
