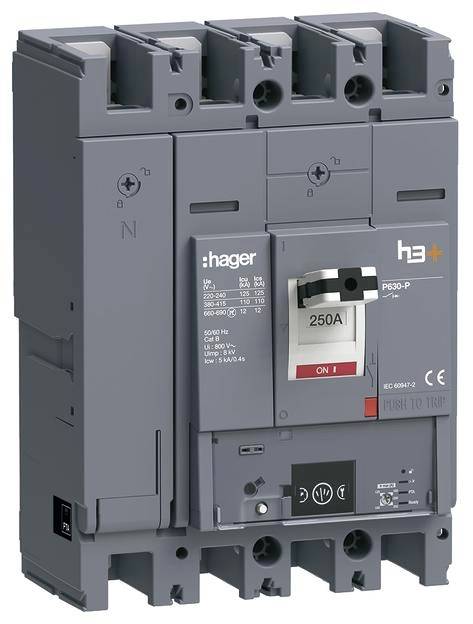

Hager HPW251NR výkonový vypínač 1 ks Rozsah nastavenia (prúd): 250 A (max) Piece

Istič h3+ P630 Energy 4P4D N0-50-100% 250A 110kA FTC. Lisovaný istič podľa DIN EN 60947-2 chráni elektrický systém a siete pred preťažením a skratom. Krivku spúšte elektronickej spúšte je možné nastaviť pomocou otočného aretačného spínača. Spúšťače pre prúd preťaženia (Ir), krátkodobo oneskorený skratový prúd (Isd) a okamžitú ochranu proti skratu (Ii), ako aj časové oneskorenie tr v prípade preťaženia a časové oneskorenie tsd pre krátkodobo oneskorené skratové vypínanie je možné nastaviť samostatne. Okrem toho je možné pomocou aktivovanej funkcie I²t nepriamo úmerne nastaviť vypínaciu krivku medzi skratovými prúdmi Ii a Isd a krátkodobo oneskoreným a okamžitým vypínacím časom. LED dióda Ready sa rozsvieti na zeleno, keď je spúšť pripravená na použitie a bliká na oranžovo, keď sa zistí interná chyba v spúšti. LED indikátor nadprúdu začne blikať na červeno, keď I = 105 % Ir a zostane svietiť na červeno, keď I> 112 % Írov. Ďalšia LED signalizuje nadmernú teplotu v spúšťacej jednotke. Rozsvieti sa načerveno, ak sa vnútorne prekročí 105 °C. Tri rôzne prevádzkové stavy možno rozpoznať podľa polohy prepínača (ON = hore, OFF = dole, spustené = stredná poloha). Integrované je zariadenie na uzamknutie stavu spínania v polohe ON alebo OFF a možno ho použiť so štandardným visiacim zámkom bez ďalšieho príslušenstva. Pomocou spúšťacieho tlačidla je možné otestovať spúšťací mechanizmus a otvoriť hlavné kontakty. Sklopný kryt so zapustenou rýchloupínacou skrutkou poskytuje prístup k inštalačnému priestoru pre voliteľné pomocné kontakty a iné spúšťače. Integrované príslušenstvo je možné vidieť a identifikovať cez priezor bez otvárania výklopného veka. Štandardne je integrovaný bezpotenciálový alarmový kontakt pre výstrahu pred vypnutím v prípade nebezpečenstva vypnutia v dôsledku preťaženia. Toto bude o
