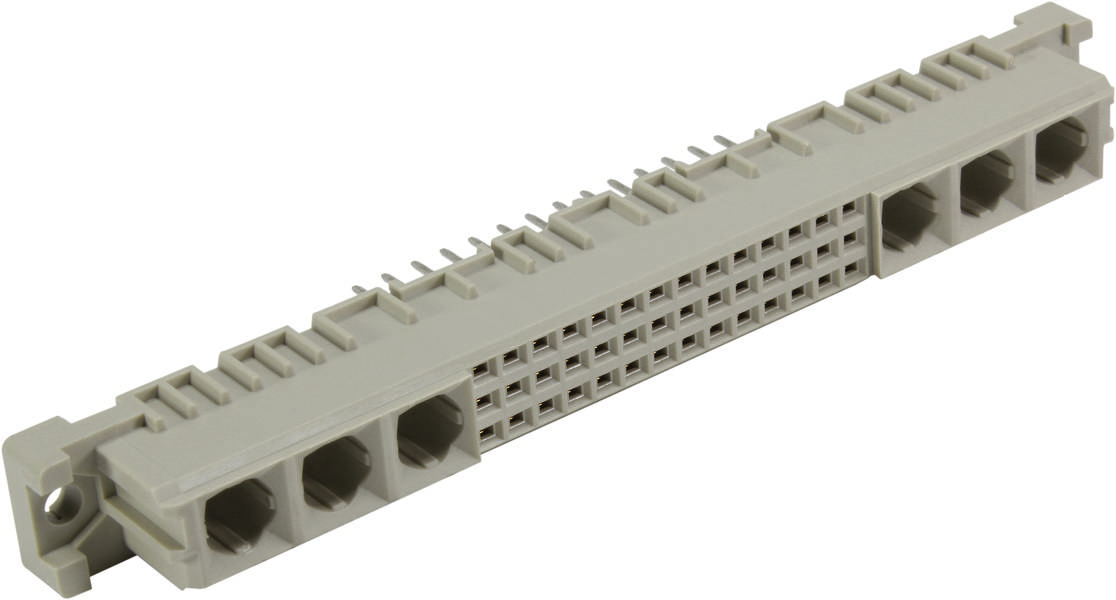

HARTING 09 03 242 6805 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kolíková lišta
Prevedenie
Rovná
Raster (rozteč)
2.54 mm
7.62 mm
Obsah
1 ks
Počet pólov
48
Datasheety: (PDF)
19 Ks
Počet
Celkom (16,99 € / kus)
16,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Pružinový pásik
- Počet pólov 48
- Počet riadkov 3
- Obsah 1 ks
Technické parametre
- Séria: DIN 41612
- Komponent: Zásuvka
- Popis kontaktu: rovný
- Typ pripojenia: spojenie vlnovou spájkou
- Typ pripojenia: Základná doska k dcérskej karte;
- Počet kontaktov: 48
- Dĺžka čapu: 4,5 mm
- Rad zástrčkových kontaktov: 3
- Rozteč, pripojovacia strana: 2,54 mm;
- Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
- Izolačný odpor:> 1012Ω
- Kontaktný odpor: ≤ 20 mΩ
- Hraničná teplota: -55... +125 °C
- Sila vkladania a vyťahovania: ≤ 40 N
- Cykly párenia: ≥ 400
- Skúšobné napätie Ueff: 1 kV
- Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
- Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60603-2
- Čistá hmotnosť: 10 g
- Označenie: Typ M
- Rozteč, zásuvná strana: 2,54 mm;
- Vôľa: ≥ 1 mm
- Povrchová vzdialenosť: ≥ 1 mm
- Vlastnosti: bezolovnaté špeciálne kontakty s menovitým prúdom: pozri katalógový list vybraných kontaktov
- Počet signálnych kontaktov: 42
- Počet špeciálnych kontaktov: 6
- Montáž PCB: s prírubou
- Horúce pripojenie: nie
- Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
- Montáž kontaktov: rady a, b a c, pozície 10, 11, ... , 22, 23
- Kódovanie: Kódovanie so stratou kontaktu
- Kategória výrobku
kolíková lišta
- Prevedenie
Rovná
- Počet pólov
48
- Počet riadkov
3
- Raster (rozteč)
2.54 mm
7.62 mm
- Pripojenie
spájkovaný konektor
- Farba
kremencová sivá (RAL 7032)
- Materiál puzdra
PA
- Číslo výrobcu
09032426805
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Typ
09 03 242 6805
- Priechodné odpor
20 mΩ
- Izolačný odpor
1012 Ω
- Dĺžka hrotu
4,5 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Na stiahnutie
Datasheet
Datasheet 3000445 HARTING 09 03 242 6805 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks
Datasheet 3000445 HARTING 09 03 242 6805 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3000445 HARTING 09 03 242 6805 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks
Popis
Zásuvka, spájkované vlnou, menovitý prúd: 2 A, kontakty: 48, priamy, zliatina medi
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
