Name: HARTING 09 05 248 6821 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks
Brand: HARTING
SKU: 3000405
Availability: BackOrder

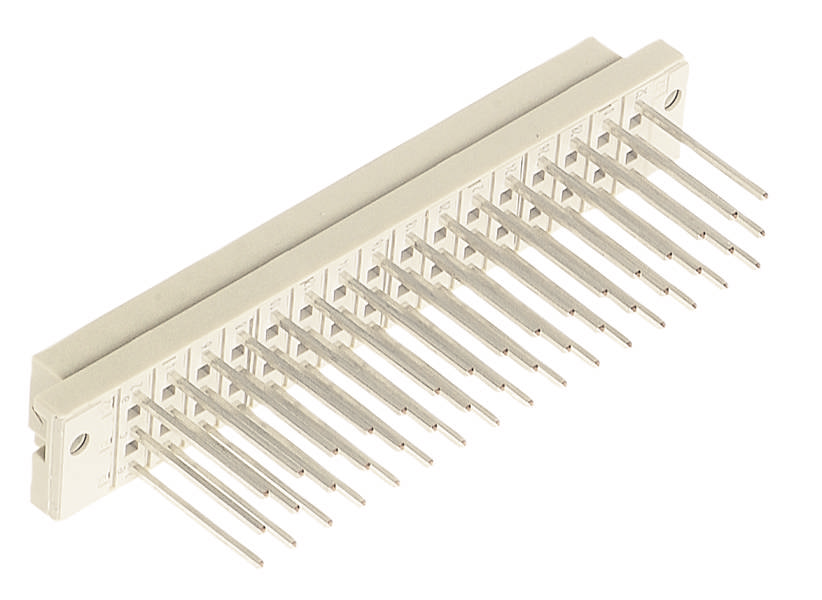

Plastový konektor s viacerými kovovými kolíkmi usporiadanými v rade. Vhodný pre elektronické pripojenia.

Kategória výrobku

kolíková lišta

Prevedenie

Rovná

Obsah

1 ks

Počet pólov

Počet riadkov

Datasheety: (PDF)

Doručenie: Ut 20. 10.

79 Ks

Počet

Celkom (29,99 € / kus)

29,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pružinový pásik

Počet pólov 48
Počet riadkov 3
Obsah 1 ks

Technické parametre

Séria: DIN 41612
Komponent: Zásuvka
Popis kontaktu: rovný
Typ pripojenia: zabalené pripojenie
Typ pripojenia: PCB na kábel
Počet kontaktov: 48
Dĺžka čapu: 20 mm
Rad zástrčkových kontaktov: 3
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1012Ω
Kontaktný odpor: ≤ 15 mΩ
Limitná teplota: -55... +125 °C
Sila vkladania a vyťahovania: ≤ 75 N
Cykly párenia: ≥ 400
Skúšobné napätie Ueff: 1,55 kV (kontakt-kontakt 1,55 kV (kontakt-zem));
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky; Ni na strane pripojenia
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60603-2
Čistá hmotnosť: 28,85 g
Označenie: Typ E
Rozteč, zásuvná strana: 5,08 mm
Vôľa: ≥ 3 mm
Povrchová vzdialenosť: ≥ 3 mm
Vlastnosti: bez olova
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
Montáž kontaktov: rady a, c a e, pozície 2, 4, ... , 30, 32
Kódovanie: kódovanie dier so stratou kontaktu

Kategória výrobku: kolíková lišta

Prevedenie: Rovná

Počet pólov: 48

Počet riadkov: 3

Pripojenie: ovíjanie spoj

Farba: kremencová sivá (RAL 7032)

Materiál puzdra: PA

Číslo výrobcu: 09052486821

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 09 05 248 6821

Priechodné odpor: 15 mΩ

Izolačný odpor: 1012 Ω

Dĺžka hrotu: 20 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 20 mm

: 3

: 5.08 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 6 A

Na stiahnutie

Datasheet

Datasheet 3000405 HARTING 09 05 248 6821 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3000405 HARTING 09 05 248 6821 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks

Popis

Zásuvka, pripojenie vinutia, menovitý prúd: 6 A, kontakty: 48, priame, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia
