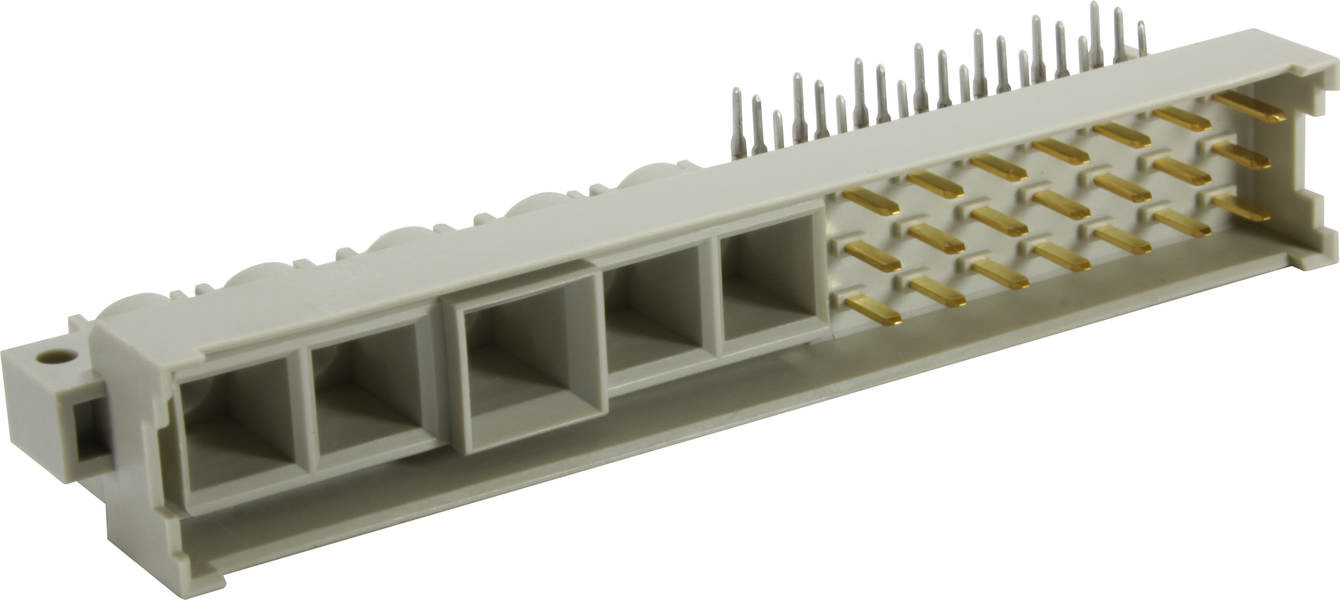

HARTING 09 06 121 6981 nožová lišta Počet pólov 26 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
nožová lišta
Prevedenie
Lomená
Raster (rozteč)
2.54 mm
5.08 mm
Obsah
1 ks
Počet pólov
26
Datasheety: (PDF)
Počet
Celkom (20,99 € / kus)
20,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Pás na nože
- Počet pólov 26
- Obsah 1 ks
Technické parametre
- Séria: DIN 41612
- Komponent: samec konektor
- Popis kontaktu: lomený
- Typ pripojenia: spojenie vlnovou spájkou
- Typ pripojenia: základná doska k dcérskej karte;
- Počet kontaktov: 26
- Mriežka, pripojovacia strana: 2,54 mm;
- Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
- Izolačný odpor:> 1012Ω
- Kontaktný odpor: ≤ 15 mΩ
- Hraničná teplota: -55... +125 °C
- Sila vkladania a vyťahovania: ≤ 85 N
- Cykly párenia: ≥ 400
- Skúšobné napätie Ueff: 1,55 kV
- Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
- Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60603-2 (doplnok k norme)
- Čistá hmotnosť: 17,52 g
- Označenie: Typ MH 21+5
- Rozteč, zásuvná strana: 3,81 mm;
- Vôľa: ≥ 1,6 mm
- Povrchová vzdialenosť: ≥ 3 mm
- Vlastnosti: bezolovnaté špeciálne kontakty s menovitým prúdom: pozri katalógový list vybraných kontaktov
- Počet signálnych kontaktov: 21
- Počet špeciálnych kontaktov: 5
- Montáž PCB: s prírubou
- Horúce pripojenie: nie
- Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
- Montáž kontaktov: rady z, b a d, pozície 20, 22, 24, 26, 28, 30, 32
- Kódovanie: kódovanie príruby so stratou kontaktu
- vedúci kontakt na pozícii: z32
- Kategória výrobku
nožová lišta
- Prevedenie
Lomená
- Počet pólov
26
- Raster (rozteč)
2.54 mm
5.08 mm
- Pripojenie
spájkovaný konektor
- Farba
kremencová sivá (RAL 7032)
- Materiál puzdra
PA
- Číslo výrobcu
09061216981
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Typ
09 06 121 6981
- Priechodné odpor
15 mΩ
- Izolačný odpor
1012 Ω
Printed circuit board to cable
Other
26
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Na stiahnutie
Datasheet
Datasheet 3003498 HARTING 09 06 121 6981 nožová lišta Počet pólov 26 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3003498 HARTING 09 06 121 6981 nožová lišta Počet pólov 26 1 ks
Popis
Zástrčka, spájkované vlnou, menovitý prúd: 6 A, kontakty: 26, lomené, zliatina medi
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
