Name: HARTING 09 06 248 3201 222 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks
Brand: HARTING
SKU: 2999305
Availability: BackOrder

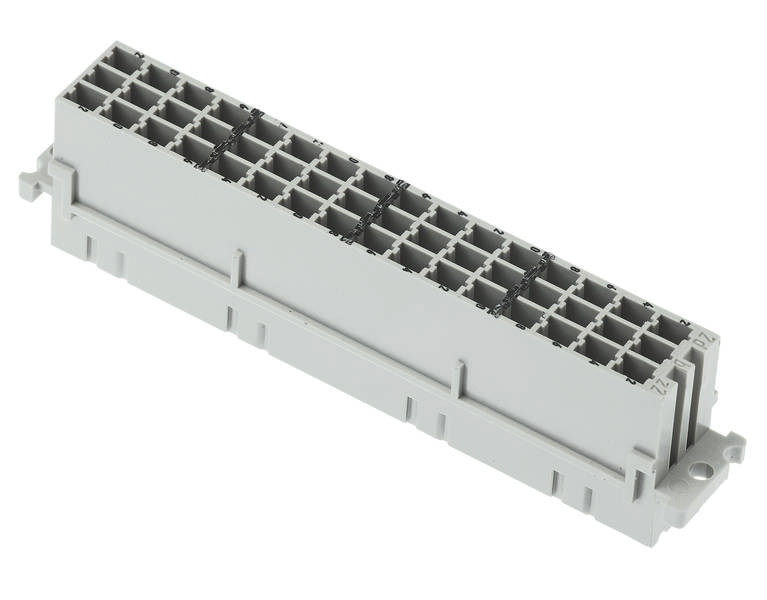

Obdĺžnikový elektrický konektor s viacerými kolíkmi, používaný na prepájanie elektronických zariadení alebo obvodov.

Kategória výrobku

kolíková lišta

Raster (rozteč)

3.81 mm

5.08 mm

Obsah

1 ks

Počet pólov

Počet riadkov

Datasheety: (PDF)

Doručenie: Ut 20. 10.

95 Ks

Počet

Celkom (2,79 € / kus)

2,79 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pružinový pásik

Počet pólov 48
Počet riadkov 3
Obsah 1 ks

Technické parametre

Séria: DIN 41612
Komponent: Zásuvka
Typ pripojenia: krimpovacie pripojenie
Typ pripojenia: PCB na kábel
Počet kontaktov: 48
Rad zástrčkových kontaktov: 3
Mriežka, pripojovacia strana: 3,81 mm;
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1012Ω
Kontaktný odpor: ≤ 15 mΩ
Hraničná teplota: -55... +125 °C
Sila vkladania a vyťahovania: ≤ 75 N
Skúšobné napätie Ueff: 1,55 kV (kontakt-kontakt 2,5 kV (kontakt-zem));
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: RAL 7032 (kamienková šedá)
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60603-2
Čistá hmotnosť: 18 g
Označenie: Typ F
Rozteč, zásuvná strana: 3,81 mm;
Vôľa: ≥ 1,6 mm
Povrchová vzdialenosť: ≥ 3 mm
Vlastnosti: bez olova
Poznámky: Krimpovacie kontakty objednajte samostatne.
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F1/I2 podľa NFF 16-101/102
Kódovanie: kódovanie goliera;

Kategória výrobku: kolíková lišta

Počet pólov: 48

Počet riadkov: 3

Raster (rozteč): 3.81 mm
5.08 mm

Pripojenie: krimpované

Farba: kremencová sivá (RAL 7032)

Materiál puzdra: PA

Číslo výrobcu: 09062483201222

Obsah: 1 ks

Typ: 09 06 248 3201 222

Priechodné odpor: 15 mΩ

Izolačný odpor: 1012 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Other

: Other

: 3.81 mm

: 3

: 3.81 mm

: Thermoplastic

: Other

: Flange

Na stiahnutie

Datasheet

Datasheet 2999305 HARTING 09 06 248 3201 222 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2999305 HARTING 09 06 248 3201 222 kolíková lišta Počet riadkov 3 Počet pólov 48 1 ks

Popis

Zásuvka, krimpovacie pripojenie, kontakty: 48, kódovanie: kódovanie otvorov, kódovanie goliera, kódovanie so stratou kontaktu

Tento text bol preložený strojovo.

Popis

Zásuvka, krimpovacie pripojenie, kontakty: 48, kódovanie: kódovanie otvorov, kódovanie goliera, kódovanie so stratou kontaktu

Tento text bol preložený strojovo.
