Name: HARTING 09 10 003 2706 09100032706 vložka pinového konektora, seria Han® 1A, 1 ks
Brand: HARTING
SKU: 3007980
Availability: BackOrder

'Čierny elektrický zástrčkový konektor s trojpólovou zásuvkou a nápisom na hornej strane, zobrazujúci technické špecifikácie.'

Druh obalu

Piece

Kategória výrobku

vložka pinového konektora

Rad

Han® 1A

Pripojenie

skrutkovací

Počet kontaktov

3 + PE

Datasheety: (PDF)

Doručenie: Ut 12. 1. 2027

Počet

Celkom (15,99 € / kus)

15,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Séria: Han® 1A
Typ pripojenia: skrutkové pripojenie
Počet kontaktov: 3
Typ uzamknutia: Pozdĺžna konzola
Menovitý prúd: 10A
Izolačný odpor:> 108Ω
Hraničná teplota: -30... +90 °C
Cykly párenia: ≥ 100
Materiál vložka: polyamid (PA)
Farebná vložka: RAL 9005 (tmavá čierna)
Materiál kontaktov: zliatina medi
Kontaktná plocha: postriebrená
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: EN 45545-2 Požiarna ochrana v železničných vozidlách IEC 61373 Kategória 1 IEC 61984;
Čistá hmotnosť: 14,37 g
Menovité impulzné napätie: 4 kV
Stupeň znečistenia: 3
Poznámky: Konfigurácia Han® 1A, ktorá pozostáva iba z kontaktných vložiek (s alebo bez odľahčenia ťahu, 09 10 000 5300), je nezapuzdrený konektor podľa IEC 61984. Ochranu pred úrazom elektrickým prúdom musí zabezpečiť užívateľ typom inštalácie.;Kontaktné vložky sa nesmú zasúvať ani odpájať pod napätím/zaťažením.;Kontaktné vložky nesmú byť po odpojení pod napätím.;Kontaktné vložky s technológiou skrutkového spojenia (2 +PE a 3+ PE) sa líšili len počtom kontaktov. Ak sú v aplikácii použité oba varianty, používateľ musí zabrániť tomu, aby sa varianty vzájomne zapájali! Je potrebné dodržiavať bezpečnostné pokyny podľa VDE 0100-410, kapitola 414.4.3 a DIN EN 60204-1, kapitola 13.4.5 d).
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie žena
Prierez vodiča: 0,75... 1,5 mm²
Trieda ochrany podľa IEC 60529: IP20
Uťahovací moment: ‌0,25 Nm
Veľkosť: 1A
Schválenia: DNV GL
PE kontakt: áno
Materiál tesnenia: NBR
Menovité napätie podľa UL: 250 V
Menovité napätie vodič-uzemnenie: 230 V
Menovité napätie medzi jednotlivými fázami: 400 V
Farba tesnenia: čierna
Menovitý prúd podľa UL: 10 A AWG 16

Druh obalu: Piece

Kategória výrobku: vložka pinového konektora

Farba: sýta čierna (RAL 9005)

Rad: Han® 1A

Vlastnosti: so skrutkovým pripojením

Pripojenie: skrutkovací

Pólov: 3

Počet kontaktov: 3 + PE

Prierez vodiča (min.): 0.75 mm²

Prierez vodiča (max.): 1.5 mm²

Cykly zapojenie: ≥ 100

Séria: Han® 1A

Obsah: 1 ks

Max. teplota: +90 °C

Min. teplota: -30 °C

Počet pólov: áno

: NIE

: 3

: Bus

: -30-90 °C

: V0

: 4 kV

: Screw connection

: Silver

: 3

: NIE

: 0.75-1.5 mm²

: 0.75-1.5 mm²

: ÁNO

: Other copper alloys

: Thermoplastic

: 10 A

: Thermoplastic

: 100

: 3

Varianty(Všetky ceny sú s DPH)

Rad

Pripojenie

Prierez vodiča (max.)

Prierez vodiča (min.)

Počet kontaktov

HARTING 09 10 003 2706 09100032706 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3007980

Doručenie: Ut 12. 1. 2027

Conrad Electronic

Tento produkt

Han® 1A

skrutkovací

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Násobky: 1

15,99 €^*

HARTING 09 10 002 2606 09100022606 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3008003

Doručenie: Po 18. 1. 2027

Conrad Electronic

Han® 1A

skrutkovací

1.5 mm²

0.75 mm²

2 + PE

Min.: 1

Násobky: 1

13,99 €^*

HARTING 09 10 002 2706 09100022706 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3007979

Doručenie: Št 21. 1. 2027

Conrad Electronic

Han® 1A

skrutkovací

1.5 mm²

0.75 mm²

2 + PE

Min.: 1

Násobky: 1

14,99 €^*

HARTING 09 10 003 2601 09100032601 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3008005

Doručenie: Po 11. 1. 2027

Conrad Electronic

Han® 1A

skrutkovací

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Násobky: 1

14,99 €^*

HARTING 09 10 003 2606 09100032606 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3008004

Doručenie: Pi 19. 3. 2027

Conrad Electronic

Han® 1A

skrutkovací

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Násobky: 1

14,99 €^*

HARTING 09 10 003 2701 09100032701 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3007981

Doručenie: St 24. 3. 2027

Conrad Electronic

Han® 1A

skrutkovací

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Násobky: 1

15,99 €^*

HARTING 09 10 003 3001 09100033001 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3007856

Doručenie: St 24. 3. 2027

Conrad Electronic

Han® 1A

krimpované

2.5 mm²

0.14 mm²

3 + PE

Min.: 1

Násobky: 1

12,99 €^*

HARTING 09 10 003 3006 09100033006 vložka pinového konektora, 1 ks

Objednávacie číslo:3007857

Doručenie: Po 1. 2. 2027

Conrad Electronic

krimpované

Min.: 1

Násobky: 1

10,99 €^*

HARTING 09 10 003 3101 09100033101 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3007783

Doručenie: St 24. 3. 2027

Conrad Electronic

Han® 1A

krimpované

2.5 mm²

0.14 mm²

3 + PE

Min.: 1

Násobky: 1

9,99 €^*

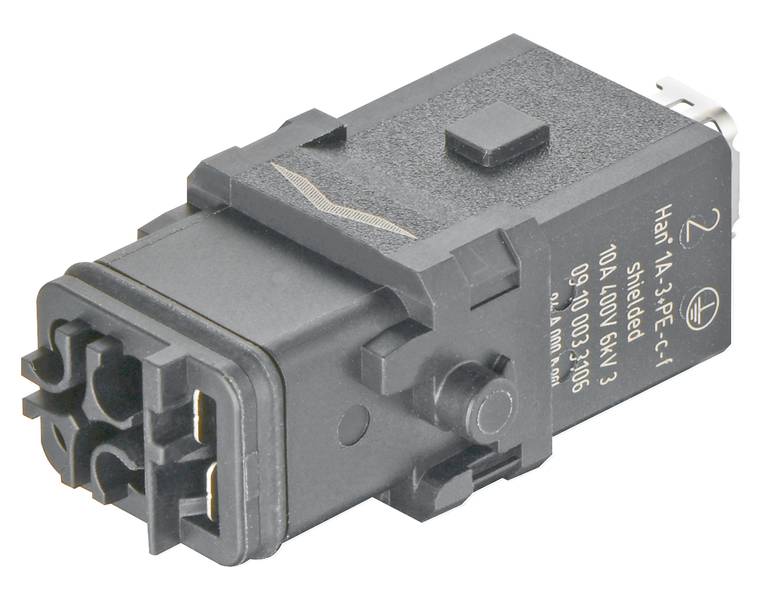

HARTING 09 10 003 3106 09100033106 vložka pinového konektora, seria Han® 1A, 1 ks

Objednávacie číslo:3007784

Doručenie: St 24. 3. 2027

Conrad Electronic

Han® 1A

krimpované

2.5 mm²

0.14 mm²

3 + PE

Min.: 1

Násobky: 1

9,49 €^*

Na stiahnutie

Datasheet

Datasheet 3007980 HARTING 09 10 003 2706 09100032706 vložka pinového konektora, seria Han® 1A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3007980 HARTING 09 10 003 2706 09100032706 vložka pinového konektora, seria Han® 1A, 1 ks

Popis

Vložky, skrutkové pripojenie, zásuvka, polyamid (PA), RAL 9005 (tmavá čierna), menovitý prúd: 10 A, veľkosť: 1 A, kontakty: 3

Tento text bol preložený strojovo.

Popis

Vložky, skrutkové pripojenie, zásuvka, polyamid (PA), RAL 9005 (tmavá čierna), menovitý prúd: 10 A, veľkosť: 1 A, kontakty: 3
