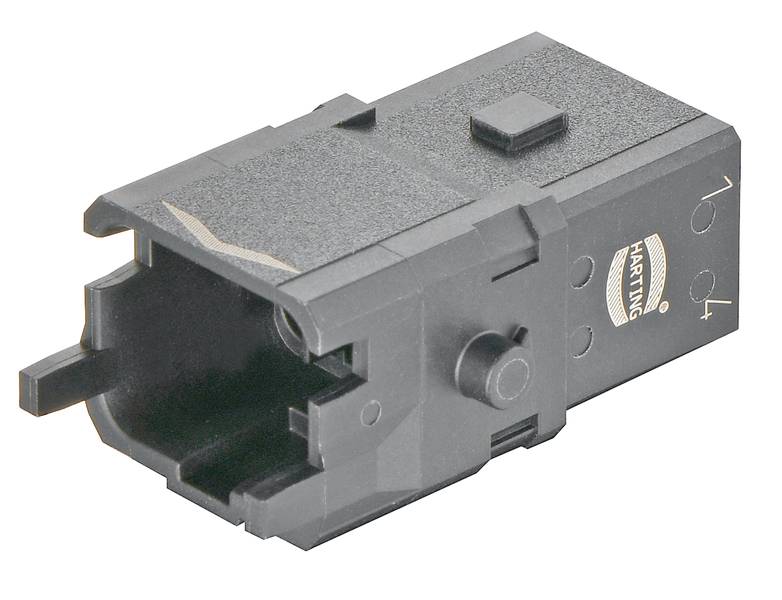

HARTING 09 10 005 3006 09100053006 vložka pinového konektora, seria Han® 1A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Rad
Han® 1A
Pripojenie
krimpované
Počet kontaktov
5 + PE
Farba
sýta čierna (RAL 9005)
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
7,31 €
5
6% = 0,45 €
6,86 €
10
8% = 0,55 €
6,76 €
25
9% = 0,67 €
6,64 €
50
11% = 0,81 €
6,50 €
100
14% = 1,03 €
6,28 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (7,31 € / kus)
7,31 €
bez DPH.
Technické parametre
- Séria: Han® 1A
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 5
- Typ uzamknutia: Pozdĺžna konzola
- Menovitý prúd: 10A
- Izolačný odpor:> 108Ω
- Hraničná teplota: -30... +90 °C
- Cykly párenia: ≥ 100
- Materiál vložka: polyamid (PA)
- Farebná vložka: RAL 9005 (tmavá čierna)
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: EN 45545-2 Požiarna ochrana v železničných vozidlách IEC 61373 Kategória 1 IEC 61984;
- Čistá hmotnosť: 1 g
- Menovité napätie: 400V
- Menovité impulzné napätie: 6 kV
- Stupeň znečistenia: 3
- Poznámky: Konfigurácia Han® 1A, ktorá pozostáva iba z kontaktných vložiek (s alebo bez odľahčenia ťahu, 09 10 000 5300), je nezapuzdrený konektor podľa IEC 61984. Ochranu pred úrazom elektrickým prúdom musí zabezpečiť užívateľ typom inštalácie.;Kontaktné vložky sa nesmú zasúvať ani odpájať pod napätím/zaťažením.;Po odpojení kontaktov nesmú byť pod napätím.
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie: Pen
- Prierez vodiča: 0,14... 2,5 mm²
- Trieda ochrany podľa IEC 60529: IP20
- Veľkosť: 1A
- Schválenia: DNV GL
- PE kontakt: áno
- Menovité napätie podľa UL: 600 V
- Menovitý prúd podľa UL: 15 A AWG 14
- Kategória výrobku
vložka pinového konektora
- Farba
sýta čierna (RAL 9005)
- Rad
Han® 1A
- Pripojenie
krimpované
- Pólov
5
- Počet kontaktov
5 + PE
- Prierez vodiča (min.)
0.14 mm²
- Prierez vodiča (max.)
2.5 mm²
- Cykly zapojenie
100
- Séria
Han® 1A
- Obsah
1 ks
- Max. teplota
+90 °C
- Min. teplota
-30 °C
- Počet pólov
áno
Na stiahnutie
Datasheet
Datasheet 3007858 HARTING 09 10 005 3006 09100053006 vložka pinového konektora, seria Han® 1A, 1 ks
Datasheet 3007858 HARTING 09 10 005 3006 09100053006 vložka pinového konektora, seria Han® 1A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007858 HARTING 09 10 005 3006 09100053006 vložka pinového konektora, seria Han® 1A, 1 ks
Popis
Vložky, krimpovací spoj, kolík, polyamid (PA), RAL 9005 (tmavá čierna), menovitý prúd: 10 A, veľkosť: 1 A, kontakty: 5
