Name: HARTING 09 14 002 2755 09140022755 dvojitý modul, 1 ks
Brand: HARTING
SKU: 3008300
Availability: BackOrder

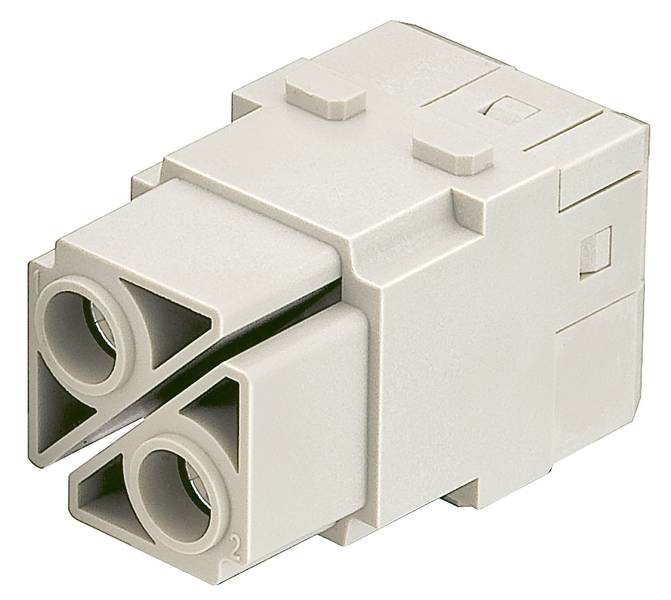

Vidieť biely, obdĺžnikový elektrický konektor s dvoma vývodmi a uzamykacím mechanizmom.

Kategória výrobku

dvojitý modul

Pripojenie

axiálne skrutkové pripojenie

Počet kontaktov

Prierez vodiča (min.)

6 mm²

Prierez vodiča (max.)

10 mm²

Datasheety: (PDF)

Doručenie: Ut 12. 1. 2027

Počet

Celkom (79,99 € / kus)

79,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Séria: Han-Modular®
Typ pripojenia: axiálne skrutkové spojenie
Počet kontaktov: 2
Menovitý prúd: 100 A
Izolačný odpor:> 1010Ω
Kontaktný odpor: ≤ 0,3 mΩ
Hraničná teplota: -40... +125 °C
Cykly párenia: ≥ 500
Materiál vložky: polykarbonát (PC)
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: postriebrená
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 80 g
Menovité napätie: 1 000 V
Menovité impulzné napätie: 8 kV
Stupeň znečistenia: 3
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie žena
Prierez vodiča: 6... 10 mm²
Dĺžka odizolovania: 12... 14 mm
Schválenia: DNV GL
Menovité napätie podľa UL: 600 V
Typ modulu: Han® 100 A modul
Veľkosť modulu: dvojitý modul

Kategória výrobku: dvojitý modul

Farba: kremencová sivá (RAL 7032)

Vlastnosti: so skrutkovým pripojením

Pripojenie: axiálne skrutkové pripojenie

Pólov: 2

Počet kontaktov: 2

Prierez vodiča (min.): 6 mm²

Prierez vodiča (max.): 10 mm²

Cykly zapojenie: 500

Séria: Han-Modular®

Obsah: 1 ks

Max. teplota: 125 °C

Min. teplota: -40 °C

: 1000 V

: NIE

: 2

: Bus

: -40-125 °C

: V0

: 8 kV

: Axial screw connection

: Silver

: 3

: NIE

: 6-10 mm²

: 6-10 mm²

: Other copper alloys

: Thermoplastic

: 100 A

: Thermoplastic

: 500

: 2

Na stiahnutie

Datasheet

Datasheet 3008300 HARTING 09 14 002 2755 09140022755 dvojitý modul, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3008300 HARTING 09 14 002 2755 09140022755 dvojitý modul, 1 ks

Popis

Modul Han 100 A, dvojitý modul, axiálne skrutkové pripojenie, zásuvka, kontakty: 2, prierez vodiča: 6...10 mm², menovitý prúd: 100 A, polykarbonát (PC)

Tento text bol preložený strojovo.

Popis

Modul Han 100 A, dvojitý modul, axiálne skrutkové pripojenie, zásuvka, kontakty: 2, prierez vodiča: 6...10 mm², menovitý prúd: 100 A, polykarbonát (PC)
