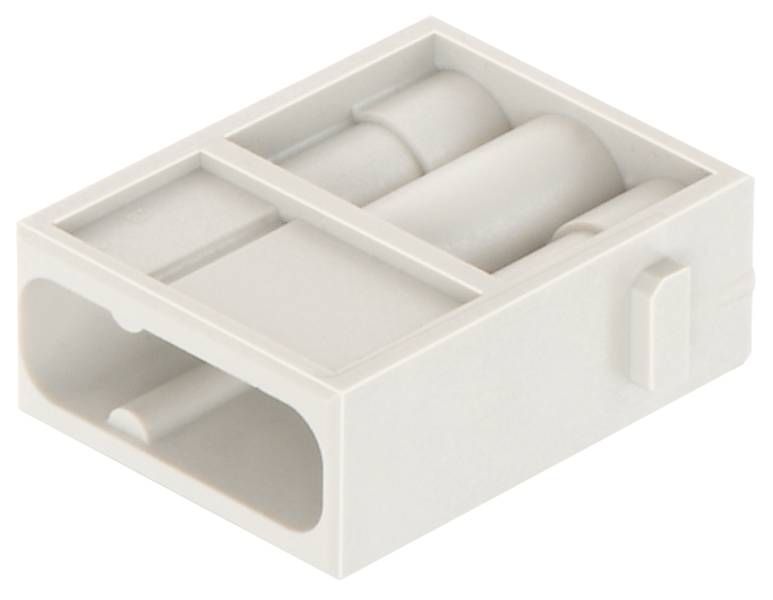

HARTING 09 14 003 3002 XL 09140033002XL jednotlivý modul, seria Han® C-Modul, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
jednotlivý modul
Rad
Han® C-Modul
Pripojenie
krimpované
Počet kontaktov
3
Farba
kremencová sivá (RAL 7032)
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
7,31 €
1200
6% = 0,45 €
6,86 €
2000
8% = 0,55 €
6,76 €
4000
9% = 0,67 €
6,64 €
8000
11% = 0,81 €
6,50 €
16000
14% = 1,03 €
6,28 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (7,31 € / kus)
7,31 €
bez DPH.
Technické parametre
- Séria: Han-Modular®
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 3
- Menovitý prúd: 40 A
- Izolačný odpor:> 1010Ω
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Materiál vložky: polykarbonát (PC)
- Farebná vložka: RAL 7032 (kamienková šedá)
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60664-1;IEC 61984
- Čistá hmotnosť: 8 g
- Menovité napätie: 690 V
- Menovité impulzné napätie: 8 kV
- Stupeň znečistenia: 3
- Poznámky: Krimpovacie kontakty objednajte samostatne.
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie: Pen
- Prierez vodiča: 1,5... 6 mm²
- Dĺžka odizolovania: 9,5 mm vonkajší priemer drôtu 12 mm;> 4,8 mm
- Schválenia: DNV GL
- Menovité napätie podľa UL: 600 V
- Vonkajší priemer jadra: ≤7,8 mm
- Menovitý prúd podľa UL: 40 A
- Typ modulu: Han® C modul
- Veľkosť modulu: jeden modul
- Kategória výrobku
jednotlivý modul
- Farba
kremencová sivá (RAL 7032)
- Rad
Han® C-Modul
- Pripojenie
krimpované
- Pólov
3
- Počet kontaktov
3
- Prierez vodiča (min.)
1.5 mm²
- Prierez vodiča (max.)
6 mm²
- Cykly zapojenie
500
- Séria
Han-Modular®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
690 V
NIE
3
Pin
-40-125 °C
V0
8 kV
Crimp connection
Other
3
ÁNO
1.5-6 mm²
1.5-6 mm²
Other
Thermoplastic
40 A
Thermoplastic
500
3
Na stiahnutie
Datasheet
Datasheet 3008325 HARTING 09 14 003 3002 XL 09140033002XL jednotlivý modul, seria Han® C-Modul, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3008325 HARTING 09 14 003 3002 XL 09140033002XL jednotlivý modul, seria Han® C-Modul, 1 ks
Popis
Modul Han C, jeden modul, krimpovacie pripojenie, kolík, kontakty: 3, prierez vodiča: 1,5...6 mm², menovitý prúd: 40 A, polykarbonát (PC)
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
