Name: HARTING 09 14 003 3052 09140033052 jednotlivý modul, 1 ks
Brand: HARTING
SKU: 3009558
Availability: BackOrder

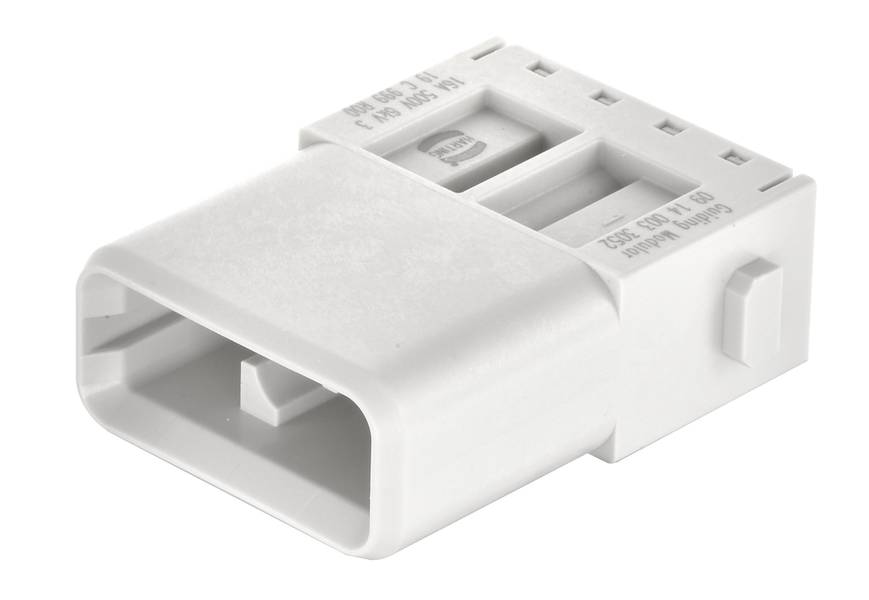

Biely, obdĺžnikový plastový kabelový konektor s viacerými pripojeniami. Používa sa v elektronických zariadeniach na prepájanie káblov.

Druh obalu

Single

Kategória výrobku

jednotlivý modul

Pripojenie

krimpované

Počet kontaktov

2 + PE

Prierez vodiča (min.)

0.14 mm²

Datasheety: (PDF)

Doručenie: Po 25. 1. 2027

Počet

Celkom (8,99 € / kus)

8,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Séria: Han-Modular®
Typ pripojenia: krimpovacie pripojenie
Počet kontaktov: 2
Menovitý prúd: 16A
Izolačný odpor:> 1010Ω
Hraničná teplota: -40... +125 °C
Cykly párenia: ≥ 500
Materiál vložky: polykarbonát (PC)
Farebná vložka: RAL 7032 (kamienková šedá)
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 14 g
Menovité napätie: 500V
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Poznámky: Krimpovacie kontakty objednajte samostatne.;Nie pre kĺbové rámy Han-Modular®!
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie: Pen
Prierez vodiča: 0,14... 4 mm²
PE kontakt: áno
Typ modulu: Vodiaci modul Han®
Veľkosť modulu: jeden modul
Rozsah záchytu: ± 4 mm
Popis modulu: PE modul

Druh obalu: Single

Kategória výrobku: jednotlivý modul

Farba: kremencová sivá (RAL 7032)

Vlastnosti: s PE pripojením

Pripojenie: krimpované

Pólov: 2

Počet kontaktov: 2 + PE

Prierez vodiča (min.): 0.14 mm²

Prierez vodiča (max.): 4 mm²

Cykly zapojenie: ≥ 500

Séria: Han-Modular®

Obsah: 1 ks

Max. teplota: +125 °C

Min. teplota: -40 °C

Počet pólov: áno

: 500 V

: NIE

: 2

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Other

: 3

: ÁNO

: 0.14-4 mm²

: 0.14-4 mm²

: ÁNO

: Other

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 2

Na stiahnutie

Datasheet

Datasheet 3009558 HARTING 09 14 003 3052 09140033052 jednotlivý modul, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3009558 HARTING 09 14 003 3052 09140033052 jednotlivý modul, 1 ks

Popis

Han Guiding modul, jeden modul, PE modul, krimpovacie pripojenie, kolík, kontakty: 2, prierez vodiča: 0,14...4 mm², menovitý prúd: 16 A

Tento text bol preložený strojovo.

Popis

Han Guiding modul, jeden modul, PE modul, krimpovacie pripojenie, kolík, kontakty: 2, prierez vodiča: 0,14...4 mm², menovitý prúd: 16 A
