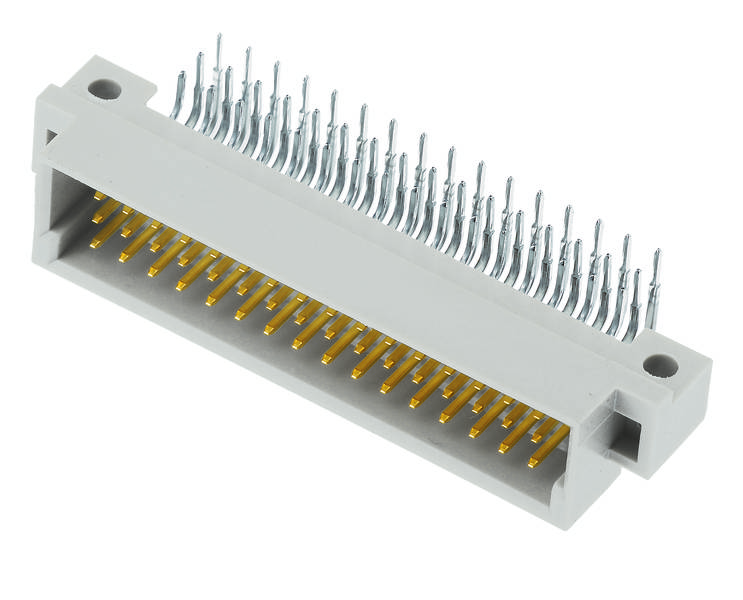

HARTING 09 23 148 6921 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
nožová lišta
Prevedenie
Lomená
Raster (rozteč)
2.54 mm
Obsah
1 ks
Počet pólov
48
Datasheety: (PDF)
Počet
Celkom (7,49 € / kus)
7,49 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Pás na nože
- Počet pólov 48
- Počet riadkov 3
- Obsah 1 ks
Technické parametre
- Séria: DIN 41612
- Komponent: samec konektor
- Popis kontaktu: lomený
- Typ pripojenia: spojenie vlnovou spájkou
- Typ pripojenia: základná doska k dcérskej karte; Extender karta; PCB ku káblu
- Počet kontaktov: 48
- Rad zástrčkových kontaktov: 3
- Rozteč, pripojovacia strana: 2,54 mm
- Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
- Izolačný odpor:> 1011Ω
- Kontaktný odpor: ≤ 20 mΩ
- Limitná teplota: -55... +125 °C
- Sila vkladania a vyťahovania: ≤ 45 N
- Cykly párenia: ≥ 400
- Skúšobné napätie Ueff: 1 kV
- Skupina izolačných materiálov: II (400 ≤ CTI< 600)
- Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
- Farebná vložka: RAL 7035 (svetlo šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60603-2 (doplnok k norme)
- Čistá hmotnosť: 8,26 g
- Označenie: Typ 2C
- Rozteč, zásuvná strana: 2,54 mm
- Vôľa: ≥ 1,2 mm
- Povrchová vzdialenosť: ≥ 1,2 mm
- Vlastnosti: bezolovnatý
- Montáž PCB: s prírubou s montážnou sponou
- Horúce pripojenie: nie
- Klasifikácia železníc: F1/I2 podľa NFF 16-101/102
- Montáž kontaktov: rady a, b a c, pozície 1, 2, ... , 15, 16
- Kódovanie: Kódovanie so stratou kontaktu
- Hrúbka PCB: 1,6 mm ±0,2
- Kategória výrobku
nožová lišta
- Prevedenie
Lomená
- Počet pólov
48
- Počet riadkov
3
- Raster (rozteč)
2.54 mm
- Pripojenie
spájkovaný konektor
- Farba
svetlo sivá (RAL 7035)
- Materiál puzdra
PA
- Číslo výrobcu
09231486921222
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Typ
09 23 148 6921 222
- Priechodné odpor
20 mΩ
- Izolačný odpor
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Na stiahnutie
Datasheet
Datasheet 3003412 HARTING 09 23 148 6921 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Datasheet 3003412 HARTING 09 23 148 6921 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3003412 HARTING 09 23 148 6921 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Popis
Zástrčkový konektor, vlnové spájkovanie, menovitý prúd: 2 A, kontakty: 48, lomené, zliatina medi
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
