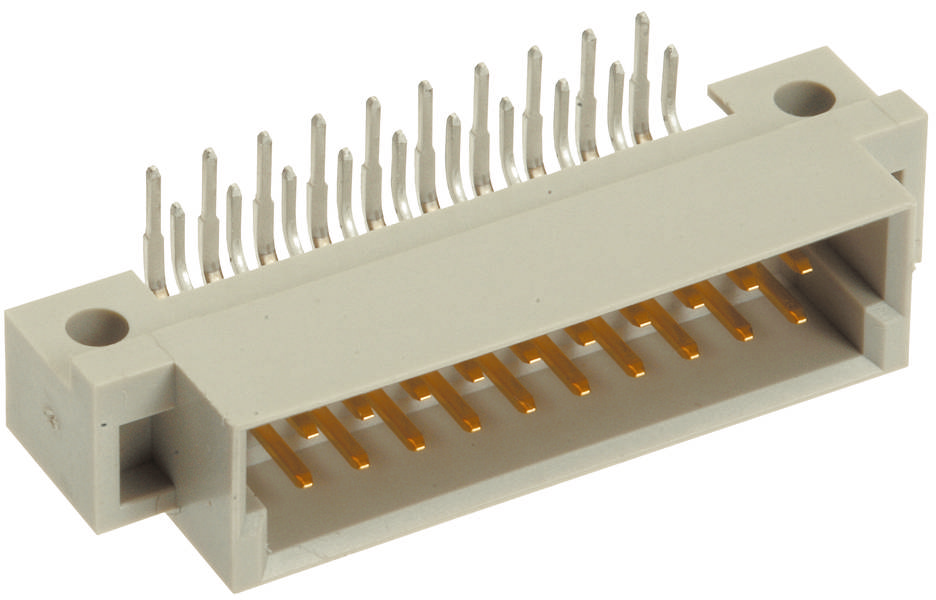

HARTING 09 24 120 6921 nožová lišta Počet riadkov 2 Počet pólov 20 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
nožová lišta
Prevedenie
Lomená
Raster (rozteč)
2.54 mm
Obsah
1 ks
Počet pólov
20
Datasheety: (PDF)
Počet
Celkom (6,99 € / kus)
6,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Pás na nože
- Počet pólov 20
- Počet riadkov 2
- Obsah 1 ks
Technické parametre
- Séria: DIN 41612
- Komponent: samec konektor
- Popis kontaktu: lomený
- Typ pripojenia: spojenie vlnovou spájkou
- Typ pripojenia: základná doska k dcérskej karte; Extender karta
- Počet kontaktov: 20
- Rad zástrčkových kontaktov: 2
- Rozteč, pripojovacia strana: 2,54 mm
- Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
- Izolačný odpor:> 1012Ω
- Kontaktný odpor: ≤ 20 mΩ
- Hraničná teplota: -55... +125 °C
- Sila vkladania a vyťahovania: ≤ 20 N
- Cykly párenia: ≥ 400
- Skúšobné napätie Ueff: 1 kV
- Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
- Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60603-2 (doplnok k norme)
- Čistá hmotnosť: 4,06 g
- Označenie: Typ 3B
- Rozteč, zásuvná strana: 2,54 mm
- Vôľa: ≥ 1,2 mm
- Povrchová vzdialenosť: ≥ 1,2 mm
- Vlastnosti: bez olova
- Montáž PCB: s prírubou
- Horúce pripojenie: nie
- Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
- Montáž kontaktov: rady a a b, pozície 1, 2, ... , 9, 10
- Kódovanie: Kódovanie so stratou kontaktu
- Kategória výrobku
nožová lišta
- Prevedenie
Lomená
- Počet pólov
20
- Počet riadkov
2
- Raster (rozteč)
2.54 mm
- Pripojenie
spájkovaný konektor
- Farba
kremencová sivá (RAL 7032)
- Materiál puzdra
PA
- Číslo výrobcu
09241206921
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Typ
09 24 120 6921
- Priechodné odpor
20 mΩ
- Izolačný odpor
1012 Ω
Other
20
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
2
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Na stiahnutie
Datasheet
Datasheet 3003339 HARTING 09 24 120 6921 nožová lišta Počet riadkov 2 Počet pólov 20 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3003339 HARTING 09 24 120 6921 nožová lišta Počet riadkov 2 Počet pólov 20 1 ks
Popis
Zástrčkový konektor, vlnové spájkovanie, menovitý prúd: 2 A, kontakty: 20, lomené, zliatina medi
