Name: HARTING 09 28 148 6904 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Brand: HARTING
SKU: 3001129
Availability: BackOrder

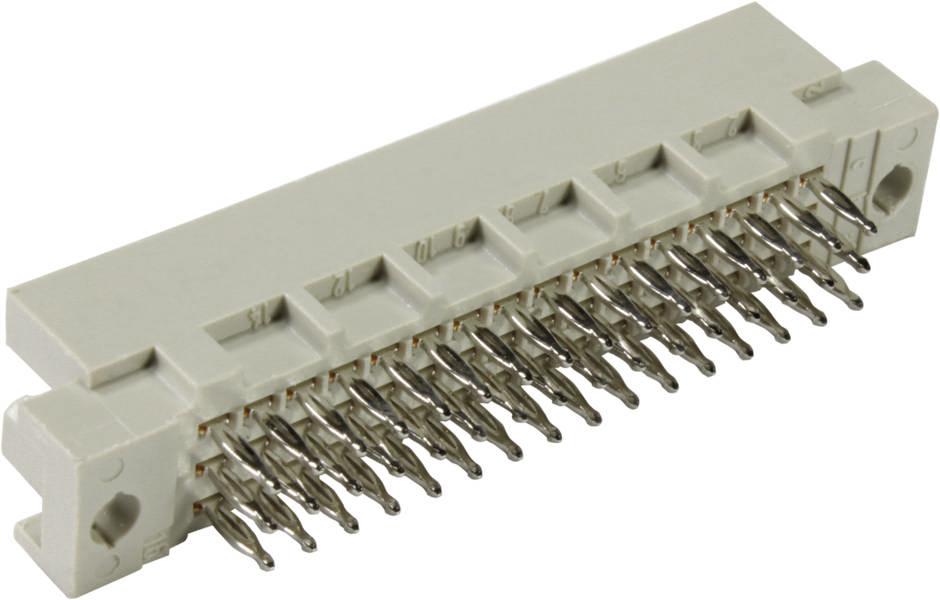

Obdĺžnikový, viacradový konektorový spoj s viacerými kovovými pinmi, používaný pre elektronické pripojenia.

Kategória výrobku

nožová lišta

Prevedenie

Rovná

Raster (rozteč)

2.54 mm

Obsah

1 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Pi 26. 2. 2027

Počet

Celkom (12,99 € / kus)

12,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pás na nože

Počet pólov 48
Počet riadkov 3
Obsah 1 ks

Technické parametre

Séria: DIN 41612
Komponent: samec konektor
Popis kontaktu: rovný
Typ spojenia: lisované spojenie
Typ pripojenia: Základná doska k dcérskej karte;
Počet kontaktov: 48
Dĺžka špendlíka: 5 mm
Rad zástrčkových kontaktov: 3
Rozteč, pripojovacia strana: 2,54 mm
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1012Ω
Kontaktný odpor: ≤ 20 mΩ
Hraničná teplota: -40... +105 °C horná medzná teplota obmedzená doskou plošných spojov
Sila vkladania a vyťahovania: ≤ 45 N
Cykly párenia: ≥ 400
Skúšobné napätie Ueff: 1 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky; Ni na strane pripojenia
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60603-2 (doplnok k norme)
Čistá hmotnosť: 7,34 g
Označenie: Typ 2R
Rozteč, zásuvná strana: 2,54 mm
Vôľa: ≥ 1,2 mm
Povrchová vzdialenosť: ≥ 1,2 mm
Vlastnosti: bezolovnatý
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
Montáž kontaktov: rady a, b a c, pozície 1, 2, ... , 15, 16
Kódovanie: Kódovanie so stratou kontaktu
Hrúbka PCB: ≥1,6 mm

Kategória výrobku: nožová lišta

Prevedenie: Rovná

Počet pólov: 48

Počet riadkov: 3

Raster (rozteč): 2.54 mm

Pripojenie: lisované

Farba: kremencová sivá (RAL 7032)

Materiál puzdra: PA

Číslo výrobcu: 09281486904

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 09 28 148 6904

Priechodné odpor: 20 mΩ

Izolačný odpor: 1012 Ω

Dĺžka hrotu: 5 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Na stiahnutie

Datasheet

Datasheet 3001129 HARTING 09 28 148 6904 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3001129 HARTING 09 28 148 6904 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks

Popis

Zástrčka, zalisované pripojenie, menovitý prúd: 2 A, kontakty: 48, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.

Popis

Zástrčka, zalisované pripojenie, menovitý prúd: 2 A, kontakty: 48, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia
