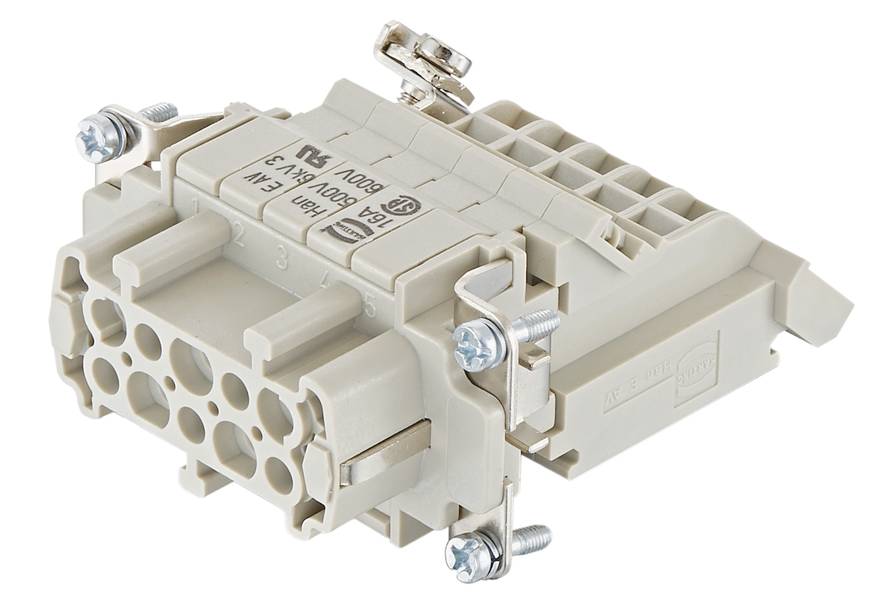

HARTING 09 33 010 4725 09330104725 konektor, seria Han® E, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
konektor
Rad
Han® E
Pripojenie
skrutkovací
Počet kontaktov
10 + PE
Datasheety: (PDF)
Počet
Celkom (53,99 € / kus)
53,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Séria: Han E® AV
- Komponent: rozdeľovač pripojenia
- Typ pripojenia: skrutkové pripojenie
- Počet kontaktov: 10
- Menovitý prúd: 16A
- Izolačný odpor:> 1010Ω
- Kontaktný odpor: ≤ 4 mΩ
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Materiál vložky: polykarbonát (PC)
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: postriebrená
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60664-1;IEC 61984
- Čistá hmotnosť: 111,9 g
- Menovité napätie: 500V
- Menovité impulzné napätie: 6 kV
- Stupeň znečistenia: 3
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie žena
- Prierez vodiča: 0,2... 2,5 mm²
- Popis: Ľavá verzia s viacerými obrysmi (MK)
- Uťahovací moment: 0,5 Nm
- Veľkosť: 10B
- Schválenia: DNV GL
- PE kontakt: áno
- Menovité napätie podľa UL: 600 V
- Druh obalu
Piece
- Kategória výrobku
konektor
- Farba
kremencová sivá (RAL 7032)
- Rad
Han® E
- Vlastnosti
so skrutkovým pripojením
- Pripojenie
skrutkovací
- Pólov
10
- Počet kontaktov
10 + PE
- Prierez vodiča (min.)
0.2 mm²
- Prierez vodiča (max.)
2.5 mm²
- Cykly zapojenie
≥ 500
- Séria
Han E®
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólov
áno
500 V
NIE
10
Bus
-40-125 °C
V0
6 kV
Screw connection
Silver
3
NIE
0.2-2.5 mm²
0.2-2.5 mm²
ÁNO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
10
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3007718 HARTING 09 33 010 4725 09330104725 konektor, seria Han® E, 1 ks
Datasheet 3007718 HARTING 09 33 010 4725 09330104725 konektor, seria Han® E, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007718 HARTING 09 33 010 4725 09330104725 konektor, seria Han® E, 1 ks
Popis
Vložky, pripojovací rozdeľovač, skrutkový spoj, zásuvka, polykarbonát (PC), RAL 7032 (kamienková šedá), menovitý prúd: 16 A, veľkosť: 10 B, kontakty: 10
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
