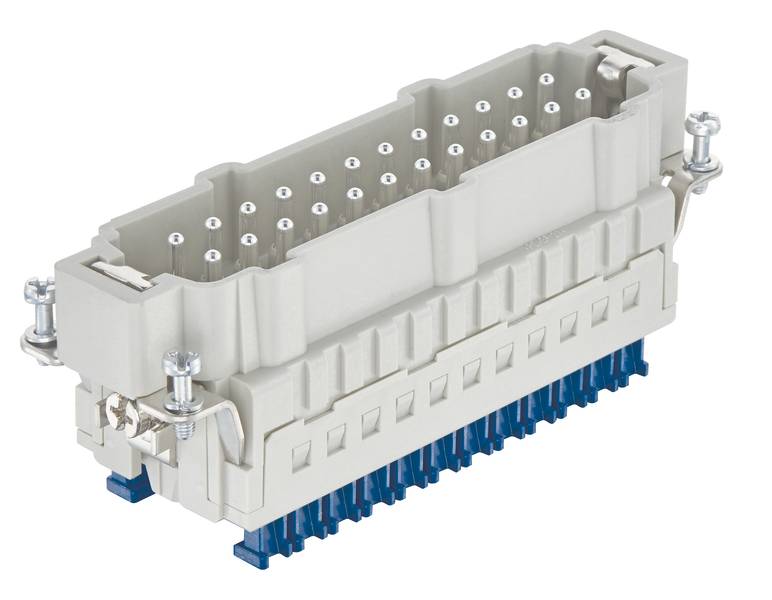

HARTING 09 33 024 2648 09330242648 vložka pinového konektora, seria Han® E, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Rad
Han® E
Pripojenie
pripojenie pružinovou svorkou
Počet kontaktov
24 + PE
Farba
kremencová sivá (RAL 7032)
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
37,39 €
3
3% = 1,21 €
36,18 €
5
5% = 1,70 €
35,69 €
10
5% = 2,02 €
35,37 €
25
6% = 2,39 €
35,00 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (37,39 € / kus)
40,83 €
-8 %
37,39 €
bez DPH.
Technické parametre
- Séria: Han® ES Press
- Typ pripojenia: pripojenie klietkovou svorkou
- Počet kontaktov: 24
- Menovitý prúd: 16A
- Izolačný odpor:> 1010Ω
- Kontaktný odpor: ≤ 3 mΩ
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Materiál vložky: polykarbonát (PC)
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: postriebrená
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60664-1;IEC 61984
- Čistá hmotnosť: 140 g
- Menovité napätie: 500V
- Menovité impulzné napätie: 6 kV
- Stupeň znečistenia: 3
- Poznámky: modrý pohon len pre vysokoprofilové kryty
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie: Pen
- Prierez vodiča: AWG 26... AWG 14
- Dĺžka odizolovania: 9... 11 mm
- Farebné doplnky: modrá
- Veľkosť: 24 B
- Schválenia: DNV GL
- PE kontakt: áno
- Menovité napätie podľa UL: 600 V
- Menovité napätie podľa CSA: 600 V
- Kategória výrobku
vložka pinového konektora
- Farba
kremencová sivá (RAL 7032)
- Rad
Han® E
- Vlastnosti
vysoká stavebné forma
- Pripojenie
pripojenie pružinovou svorkou
- Pólov
24
- Počet kontaktov
24 + PE
- Prierez vodiča (min.)
0.14 mm²
- Prierez vodiča (max.)
2.5 mm²
- Cykly zapojenie
500
- Séria
Han® ES Press
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólov
áno
500 V
NIE
24
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
NIE
0.14-2.5 mm²
0.14-2.5 mm²
ÁNO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3007939 HARTING 09 33 024 2648 09330242648 vložka pinového konektora, seria Han® E, 1 ks
Datasheet 3007939 HARTING 09 33 024 2648 09330242648 vložka pinového konektora, seria Han® E, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007939 HARTING 09 33 024 2648 09330242648 vložka pinového konektora, seria Han® E, 1 ks
Popis
Vložky, klietka svorka, kolík, polykarbonát (PC), RAL 7032 (kamienková šedá), menovitý prúd: 16 A, veľkosť: 24 B, kontakty: 24
