Name: HARTING 09 33 816 2603 09338162603 konektor, seria Han® E, 1 ks
Brand: HARTING
SKU: 3008000
Availability: BackOrder

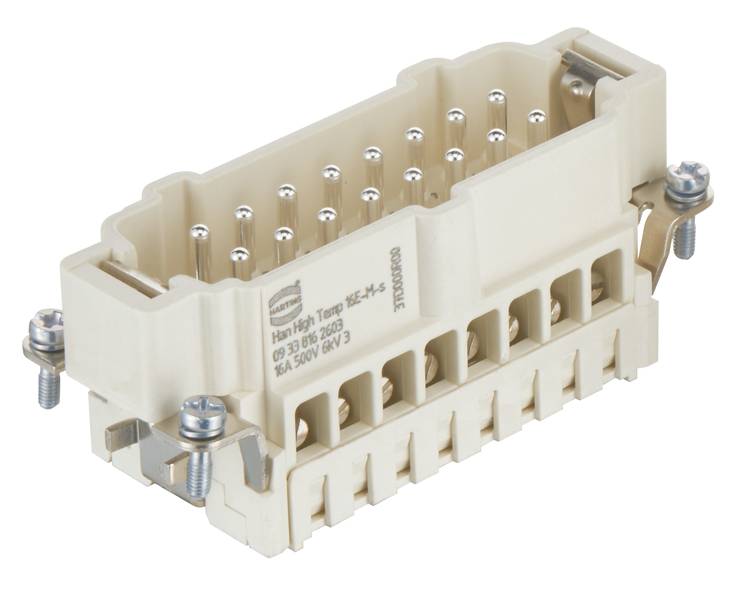

Béžový priemyselný konektor s viacerými kovovými kolíkmi a skrutkovým upevnením, vhodný pre vysokoteplotné aplikácie.

Druh obalu

Piece

Kategória výrobku

konektor

Rad

Han® E

Pripojenie

skrutkovací

Počet kontaktov

16 + PE

Datasheety: (PDF)

Doručenie: Ut 12. 1. 2027

Počet

Celkom (129,99 € / kus)

129,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Séria: Han E® High Temp
Typ pripojenia: skrutkové pripojenie
Počet kontaktov: 16
Menovitý prúd: 16A
Izolačný odpor:> 1010Ω
Kontaktný odpor: ≤ 1 mΩ
Hraničná teplota: -40... +200 °C s komponentmi Han® High Temp
Cykly párenia: ≥ 500
Použitý materiál: tekutý kryštálový polymér (LCP)
Materiál kontaktov: zliatina medi
Kontaktná plocha: postriebrená
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 90 g
Menovité napätie: 500V
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie: Pen
Prierez vodiča: AWG 18... AWG 14
Dĺžka odizolovania: 7,5 mm
Uťahovací moment: 0,5 Nm
Veľkosť: 16B
Schválenia: DNV GL
PE kontakt: áno
s ochranou drôtu: áno

Druh obalu: Piece

Kategória výrobku: konektor

Farba: strieborná

Rad: Han® E

Vlastnosti: so skrutkovým pripojením

Pripojenie: skrutkovací

Pólov: 16

Počet kontaktov: 16 + PE

Prierez vodiča (min.): 0.75 mm²

Prierez vodiča (max.): 2.5 mm²

Cykly zapojenie: ≥ 500

Séria: Han E® High Temp

Obsah: 1 ks

Max. teplota: 200 °C

Min. teplota: -40 °C

Počet pólov: áno

: 500 V

: ÁNO

: 16

: Pin

: -40-200 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: NIE

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: ÁNO

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 16

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Pripojenie

Farba

Počet kontaktov

Kategória výrobku

HARTING 09 33 006 2678 09330062678 vložka pinového konektora, 1 ks

Objednávacie číslo:3007942

Doručenie: St 13. 1. 2027

Conrad Electronic

pripojenie pružinovou svorkou

kremencová sivá (RAL 7032)

vložka pinového konektora

Min.: 1

Násobky: 1

28,99 €^*

HARTING 09 33 006 2748 09330062748 konektor, 1 ks

Objednávacie číslo:3007931

Doručenie: St 21. 10.

8 KsConrad Electronic

pripojenie pružinovou svorkou

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

26,99 €^*

HARTING 09 33 006 4625 09330064625 konektor, seria Han® E, 1 ks

Objednávacie číslo:3007736

Doručenie: St 17. 3. 2027

Conrad Electronic

skrutkovací

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

38,99 €^*

HARTING 09 33 006 4626 09330064626 konektor, seria Han® E, 1 ks

Objednávacie číslo:3007737

Doručenie: Pi 19. 3. 2027

Conrad Electronic

skrutkovací

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

39,99 €^*

HARTING 09 33 006 4629 09330064629 konektor, 1 ks

Objednávacie číslo:3007715

Doručenie: Pi 19. 3. 2027

Conrad Electronic

pripojenie pružinovou svorkou

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

37,99 €^*

HARTING 09 33 006 4636 09330064636 vložka pinového konektora, seria Han® E, 1 ks

Objednávacie číslo:3007735

Doručenie: Pi 19. 3. 2027

Conrad Electronic

skrutkovací

kremencová sivá (RAL 7032)

6 + PE

vložka pinového konektora

Min.: 1

Násobky: 1

77,99 €^*

HARTING 09 33 006 4639 09330064639 konektor, 1 ks

Objednávacie číslo:3007714

Doručenie: Ut 12. 1. 2027

Conrad Electronic

pripojenie pružinovou svorkou

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

40,99 €^*

HARTING 09 33 006 4726 09330064726 konektor, seria Han® E, 1 ks

Objednávacie číslo:3007724

Doručenie: Ut 12. 1. 2027

Conrad Electronic

skrutkovací

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

63,99 €^*

HARTING 09 33 006 4729 09330064729 konektor, 1 ks

Objednávacie číslo:3007708

Doručenie: Ut 12. 1. 2027

Conrad Electronic

pripojenie pružinovou svorkou

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

57,99 €^*

HARTING 09 33 006 4736 09330064736 konektor, seria Han® E, 1 ks

Objednávacie číslo:3007723

Doručenie: Pi 19. 3. 2027

Conrad Electronic

skrutkovací

kremencová sivá (RAL 7032)

6 + PE

konektor

Min.: 1

Násobky: 1

57,99 €^*

Na stiahnutie

Datasheet

Datasheet 3008000 HARTING 09 33 816 2603 09338162603 konektor, seria Han® E, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3008000 HARTING 09 33 816 2603 09338162603 konektor, seria Han® E, 1 ks

Popis

Vložky, skrutkové spojenie, kolík, tekutý kryštálový polymér (LCP), menovitý prúd: 16 A, veľkosť: 16 B, kontakty: 16

Tento text bol preložený strojovo.

Popis

Vložky, skrutkové spojenie, kolík, tekutý kryštálový polymér (LCP), menovitý prúd: 16 A, veľkosť: 16 B, kontakty: 16

Tento text bol preložený strojovo.
