Name: HARTING 09 33 824 2603 09338242603 konektor, seria Han® E, 1 ks
Brand: HARTING
SKU: 3008001
Availability: BackOrder

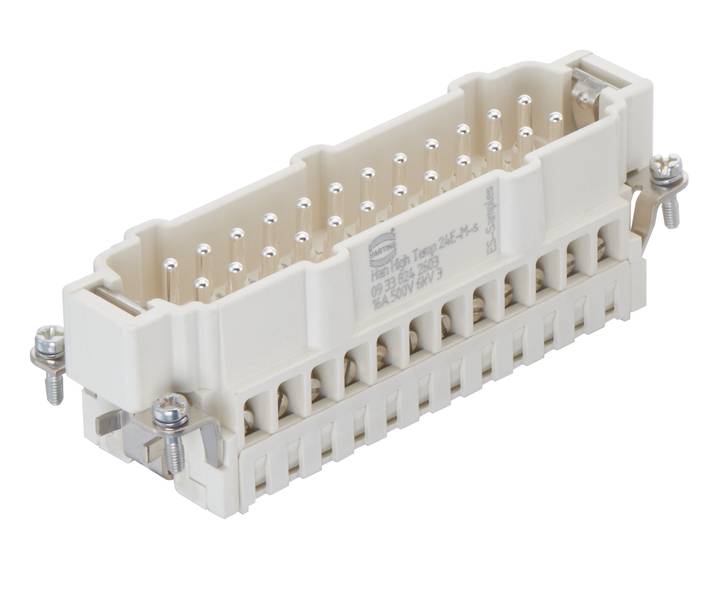

Béžový elektrický konektor s viacerými kolíkmi zobrazený na bielom pozadí.

Druh obalu

Piece

Kategória výrobku

konektor

Rad

Han® E

Pripojenie

skrutkovací

Počet kontaktov

24 + PE

Datasheety: (PDF)

Doručenie: Pi 5. 2. 2027

Počet

Celkom (164,99 € / kus)

164,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Séria: Han E® High Temp
Typ pripojenia: skrutkové pripojenie
Počet kontaktov: 24
Menovitý prúd: 16A
Izolačný odpor:> 1010Ω
Kontaktný odpor: ≤ 1 mΩ
Hraničná teplota: -40... +200 °C s komponentmi Han® High Temp
Cykly párenia: ≥ 500
Použitý materiál: tekutý kryštálový polymér (LCP)
Materiál kontaktov: zliatina medi
Kontaktná plocha: postriebrená
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 136 g
Menovité napätie: 500V
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie: Pen
Prierez vodiča: AWG 18... AWG 14
Dĺžka odizolovania: 7,5 mm
Uťahovací moment: 0,5 Nm
Veľkosť: 24 B
Schválenia: DNV GL
PE kontakt: áno
s ochranou drôtu: áno

Druh obalu: Piece

Kategória výrobku: konektor

Rad: Han® E

Vlastnosti: so skrutkovým pripojením

Pripojenie: skrutkovací

Pólov: 24

Počet kontaktov: 24 + PE

Prierez vodiča (min.): 0.75 mm²

Prierez vodiča (max.): 2.5 mm²

Cykly zapojenie: ≥ 500

Séria: Han E® High Temp

Obsah: 1 ks

Max. teplota: 200 °C

Min. teplota: -40 °C

Počet pólov: áno

: 500 V

: ÁNO

: 24

: Pin

: -40-200 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: NIE

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: ÁNO

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 24

UKCA: áno
